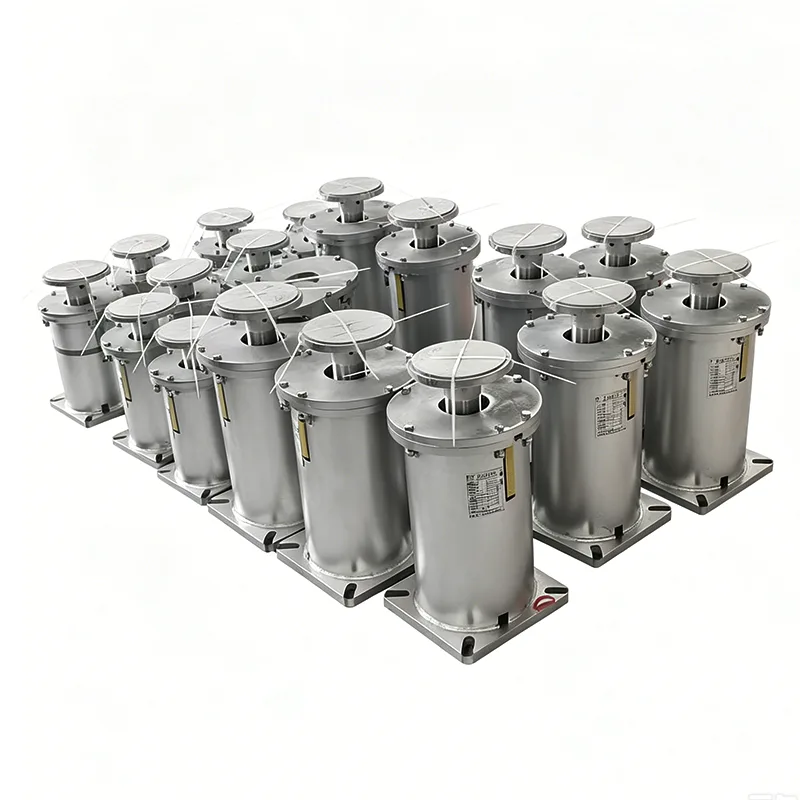

Variabelt fjäderstöd för rörledningär en viktig komponent för industriella rörsystem som upplever vertikala rörelser orsakade av termisk expansion, sammandragning, vibrationer eller ändrade driftsförhållanden.Tianshuntillverkar standardiserade och skräddarsydda fjäderstödslösningar utformade för att balansera rörledningsbelastningar, rymma kontrollerad förskjutning och hjälpa till att skydda ansluten utrustning i krävande applikationer som kraftverk, petrokemiska anläggningar, olje- och gassystem och vattenreningsprojekt.
Ett korrekt konstruerat rörstödsystem måste göra mer än att bära den statiska vikten av en rörledning. Industriella rörsystem kan röra sig när temperaturer och driftsförhållanden förändras, vilket skapar ytterligare krafter vid stöd, utrustningsmunstycken, ventiler, flänsar och strukturella anslutningar. Ett variabelt fjäderstöd för rörledningen använder de elastiska egenskaperna hos en fjäder för att ge kontinuerligt stöd samtidigt som det tillåter kontrollerad vertikal rörelse. Den här artikeln förklarar dess arbetsprincip, nyckelkomponenter, tekniska specifikationer, applikationer, urvalsfaktorer och tillverkningsöverväganden, vilket hjälper ingenjörer och industriella köpare att förstå när variabelt fjäderstöd är en lämplig lösning.
Innehållsförteckning
- Vad är ett variabelt fjäderstöd för rörledning?
- Varför behövs variabel fjäderstöd?
- Hur fungerar ett variabelt fjäderstöd?
- Vilka är de viktigaste tekniska specifikationerna?
- Vilka är huvudkomponenterna?
- Vilka är de viktigaste fördelarna?
- Var används variabel fjäderstöd?
- Hur ska du välja rätt fjäderstöd?
- Varför är tillverkningskvalitet viktig?
- Hur jämför det med andra rörstöd?
- Vanliga frågor
- Slutsats
Vad är ett variabelt fjäderstöd för rörledning?
Ett variabelt fjäderstöd för rörledning är ett elastiskt mekaniskt stöd utformat för att bära vikten av rörledningar samtidigt som det tar emot vertikal förskjutning. Istället för att helt begränsa rörledningens rörelse, använder den en fjädermekanism för att ge en stödkraft som ändras i enlighet med fjäderböjningen.
Denna design är särskilt användbar för industriella rörledningar som utsätts för temperaturfluktuationer. Till exempel kan en ångledning röra sig vertikalt när den värms upp under drift och drar ihop sig efter avstängning. Ett styvt stöd kan begränsa denna rörelse och överföra oönskade krafter till rörsystemet. Ett variabelt fjäderstöd ger kontrollerad flexibilitet samtidigt som det fortsätter att bära den erforderliga lasten.
Tianshun har tillverkat pipeline-stödprodukter sedan 2012 och rapporterar leverera mer än 800 000 set till industriella projekt över hela världen. Dess variabla fjäderstödssortiment inkluderar flera konfigurationer, lastkapacitet, rörelsealternativ och skräddarsydda lösningar för olika tekniska krav.
Varför behövs variabel fjäderstöd?
Pipeline engineering involverar en balans mellan strukturellt stöd och kontrollerad rörelse. En rörledning måste förbli tillräckligt stödd utan att skapa överdriven sekundär spänning när dess position ändras under drift.
- Termisk rörelse:Rymmer kontrollerad vertikal förskjutning orsakad av uppvärmning och kylning.
- Lastfördelning:Upprätthåller kontinuerligt stöd för rör och tillhörande komponenter.
- Stresshantering:Hjälper till att minska överdrivna krafter som överförs till ansluten utrustning.
- Vibrationskontroll:Ger en elastisk stödmekanism för drift av rörsystem.
- Utrustningsskydd:Hjälper till att minska oönskad belastning runt känsliga munstycken, flänsar och anslutningar.
- Teknisk flexibilitet:Olika konfigurationer kan väljas beroende på installationsförhållandena.
Det korrekta valet bör baseras på faktiska tekniska parametrar snarare än enbart rördiameter. Rörledningsvikt, driftstemperatur, vertikal förskjutning, installationsposition och tillgängligt strukturellt utrymme påverkar valet av stöd.
Hur fungerar ett variabelt fjäderstöd?
Den grundläggande funktionsprincipen är baserad på fjäderns elastiska beteende. När rörledningen rör sig vertikalt, avböjs fjädern och dess stödkraft ändras på motsvarande sätt. Detta gör att stödet kan följa rörledningens rörelse samtidigt som det fortsätter att bära lasten.
När en stödd rörledning rör sig nedåt, komprimeras fjädern ytterligare och dess stödkraft ökar. När rörledningen rör sig uppåt minskar fjäderkompressionen och stödkraften minskar. Den resulterande lastvariationen kontrolleras inom det designade driftområdet.
Denna egenskap gör variabla fjäderstöd lämpliga för system där vertikala termiska rörelser förväntas men en viss mängd belastningsvariationer är acceptabel. För applikationer som kräver extremt låga stödkraftvariationer över ett stort rörelseområde, kan ingenjörer istället överväga ett konstant fjäderstöd.
Vilka är de viktigaste tekniska specifikationerna?
Tekniska specifikationer bör matchas till den faktiska rörkonstruktionen. Tianshun tillhandahåller flera konfigurationer avsedda att täcka olika industriella driftsförhållanden.
| Specifikation | Typiskt intervall eller tillval | Tekniskt syfte |
|---|---|---|
| Supportkonfiguration | Typ A, B, C, D, E, F, G | Ger installationsflexibilitet |
| Vårstorlek | Nr. 0–Nej. 22 | Matchar olika belastningskrav |
| Reseutbud | 30, 60, 90, 120, 180 mm | Klarar olika vertikala rörelser |
| Driftbelastning | 0,2–400 kN | Stöder olika rörledningsbelastningar |
| Rörelseriktning | Uppåt / Nedåt | Matchar förväntad termisk förskjutning |
| Lastvariation | ≤25 % standard | Kontrollerar stödkraftsvariation |
| Material för hölje | Kolstål Q235/Q355 | Ger strukturell styrka |
| Ytbehandling | Varmförzinkad / målad | Förbättrar miljöhållbarhet |
Eftersom driftförhållandena varierar från ett projekt till ett annat, bör dessa värden behandlas som urvalsreferenser snarare än som ett substitut för projektspecifika tekniska beräkningar.
Vilka är huvudkomponenterna?
Ett variabelt fjäderstöd kombinerar normalt flera mekaniska komponenter till en kontrollerad stödenhet. Varje del bidrar till tillförlitlig drift och installation.
- Spiralfjäder:Det primära elastiska elementet som genererar stödkraften.
- Övre och nedre anslutningsplattor:Anslut stödet med rörledningsenheten och konstruktionselementen.
- Belastningsindikator:Ger information om fjäderposition, belastning eller förskjutning.
- Låsanordning:Hjälper till att säkra fjädern under transport, installation och driftsättning.
- Skyddshus:Hjälper till att skydda fjädermekanismen mot damm, regnvatten och miljöföroreningar.
För krävande industriprojekt bör komponentval beakta driftstemperatur, korrosionsexponering, belastningsförhållanden, underhållskrav och installationsmiljö.
Vilka är de viktigaste fördelarna?
Den största fördelen med ett variabelt fjäderstöd för rörledning är dess förmåga att kombinera laststöd med kontrollerad vertikal rörelse. Detta gör den till ett praktiskt val för många termiskt aktiva rörsystem.
- Kontrollerad termisk förskjutning:Fjädermekanismen följer vertikal rörrörelse utan att helt begränsa rörledningen.
- Förutsägbar belastningsvariation:Stödkraften ändras enligt fjäderböjningen inom det designade området.
- Stort urval av specifikationer:Olika fjäderstorlekar och rörelseintervall gör att ingenjörer kan anpassa stödkapaciteten till projektkraven.
- Flexibel installation:Flera stödkonfigurationer kan rymma olika strukturella arrangemang.
- Underhållsbekvämlighet:Modulära komponenter kan förenkla inspektion, byte och service.
- Anpassning:Speciella belastnings-, förskjutnings-, material- eller dimensionskrav kan övervägas för icke-standardiserade projekt.
Var används variabel fjäderstöd?
Variabla fjäderstöd övervägs vanligtvis för industriella rörsystem där vertikala rörelser sker under normal drift. Typiska applikationer inkluderar:
- Ång- och matarvattenledningar i värmekraftverk
- Kondensat och extra rörsystem
- Petrokemisk process pipelines
- Anslutningsrörledningar för värmeväxlare
- Olje- och gastransportsystem
- Naturgaskompressorstationer och ventilkammare
- Centralvärmenät
- Vatten- och avloppsreningsanläggningar
- Ombord och offshore rörsystem
Till exempel, i en processlinje med hög temperatur, kan upprepad uppvärmning och kylning göra att rörhöjden ändras. Korrekt valda fjäderstöd kan ta emot denna rörelse samtidigt som stödet för rörledningen bibehålls under hela driftscykeln.
Hur ska du välja rätt fjäderstöd?
Korrekt urval börjar med korrekt projektdata. Att köpa ett fjäderstöd endast baserat på nominell rörstorlek kan resultera i en olämplig belastningskapacitet eller rörelseområde.
Ingenjörer och köpare bör förbereda följande information innan de begär en offert:
- Driftbelastning för rörledningen
- Installerad eller kall last
- Drift eller varm belastning
- Förväntad vertikal förskjutning
- Rörelseriktning
- Driftstemperatur
- Rörledning och isoleringsvikt
- Installationsplats och tillgängligt utrymme
- Erforderligt material och ytbehandling
- Tillämpliga projektstandarder och dokumentation
Genom att tillhandahålla fullständig information kan en professionell leverantör av variabel fjäderstöd rekommendera en lämplig konfiguration och undvika onödig omkonstruktion under installationen.
Varför är tillverkningskvalitet viktig?
Fjäderstödets prestanda beror mycket på fjädernoggrannhet, materialkvalitet, dimensionell konsistens, belastningskalibrering och monteringskvalitet. Tillverkningskontroller är därför viktiga när stödet blir en del av ett kritiskt industriellt rörsystem.
Tianshun uppger att dess produktionsprocess inkluderar råmaterialinspektion, CNC-fjädertillverkning, fjäderprestandatestning, dimensionell inspektion av färdig produkt, lastkalibrering och inspektion före leverans. Dess kvalitetsledningssystem är ISO 9001:2015-certifierat, medan företaget uppger att dess produkter uppfyller internationella standarder inklusive CE- och API-krav.
För stora industriella beställningar bör köpare också överväga om tillverkaren kan tillhandahålla lämpliga inspektionsregister, lastdata, materialdokumentation, dimensionsinformation och teknisk support. Dessa dokument kan göra installation, driftsättning och framtida underhåll mer spårbara.
Hur jämför det med andra rörstöd?
Variabla fjäderstöd är inte avsedda att ersätta alla typer av rörstöd. Den lämpliga lösningen beror på mängden rörledningsrörelse och den acceptabla stödkraftsvariationen.
| Jämförelsefaktor | Variabel fjäderstöd | Styvt rörstöd | Konstant fjäderstöd |
|---|---|---|---|
| Vertikal rörelse | Klarar kontrollerade rörelser | Begränsar generellt rörelsen | Rymmer större rörelser |
| Lastvariation | Måttlig | Kan förändras kraftigt med fasthållningsförhållanden | Mycket låg |
| Typisk tillämpning | Allmän termisk förskjutning | Minimal förskjutning | Stor förskjutning eller känsliga system |
| Strukturell komplexitet | Medium | Låg | Högre |
| Kostnadsnivå | Medium | Generellt lägre | Generellt högre |
Nyckelskillnaden är förhållandet mellan rörelse och stödjande kraft. Ett variabelt fjäderstöd tillåter att stödkraften ändras inom ett definierat område, medan ett konstant fjäderstöd är utformat för att upprätthålla en mycket mer konsekvent stödkraft över dess rörelseområde.
Vanliga frågor
Vilken är huvudfunktionen hos ett variabelt fjäderstöd för rörledning?
Dess huvudsakliga funktion är att stödja rörledningsbelastningar samtidigt som den tillåter kontrollerad vertikal rörelse orsakad av termisk expansion, sammandragning, vibrationer eller ändrade driftsförhållanden.
När ska ett variabelt fjäderstöd användas istället för ett styvt stöd?
Ett variabelt fjäderstöd bör övervägas när rörledningen behöver röra sig vertikalt under drift. Ett styvt stöd är i allmänhet mer lämpligt där rörelsen är minimal och fasthållning är acceptabel.
Vad är skillnaden mellan variabla och konstanta fjäderstöd?
Ett variabelt fjäderstöd ändrar sin stödkraft när fjädern böjs. Ett konstant fjäderstöd är utformat för att upprätthålla en nästan konstant stödkraft under hela dess specificerade rörelseområde, vilket gör det användbart för applikationer där belastningsvariationer måste minimeras.
Vilken information krävs vid beställning av ett variabelt fjäderstöd?
Viktig information inkluderar normalt driftslast, kall last, varm last, vertikal förskjutning, rörelseriktning, driftstemperatur, installationsförhållanden, tillgängligt utrymme, materialkrav och tillämpliga tekniska standarder.
Kan Tianshun tillhandahålla skräddarsydda fjäderstödslösningar?
Ja. Tianshun tillhandahåller standardiserade produkter såväl som skräddarsydda lösningar för speciella lastkapaciteter, färdkrav, dimensioner, installationsbegränsningar, material och krav på ytbehandling.
Slutsats
En korrekt valdVariabelt fjäderstöd för rörledningkan ge en praktisk balans mellan rörledningsbelastningsstöd och kontrollerad termisk rörelse. Genom att tillåta vertikal förskjutning med bibehållen förutsägbar stödkraft kan den hjälpa till att hantera rörspänningar och skydda ansluten utrustning inom kraftgenerering, petrokemi, olja och gas, vattenrening och andra industriella tillämpningar. Den mest lämpliga modellen bör alltid väljas utifrån faktisk belastning, förskjutning, temperatur, installation och strukturella krav. Med standardiserade konfigurationer, anpassningsmöjligheter, kvalitetskontrollprocedurer och teknisk support kan Tianshun tillhandahålla fjäderstödslösningar för ett brett utbud av industriella rörprojekt. Om du planerar ett nytt rörledningssystem, byter ut befintliga stöd eller utvärderar en anpassad fjäderstödlösning,kontakta ossmed dina tekniska krav för att diskutera lämplig produktkonfiguration och offert.
