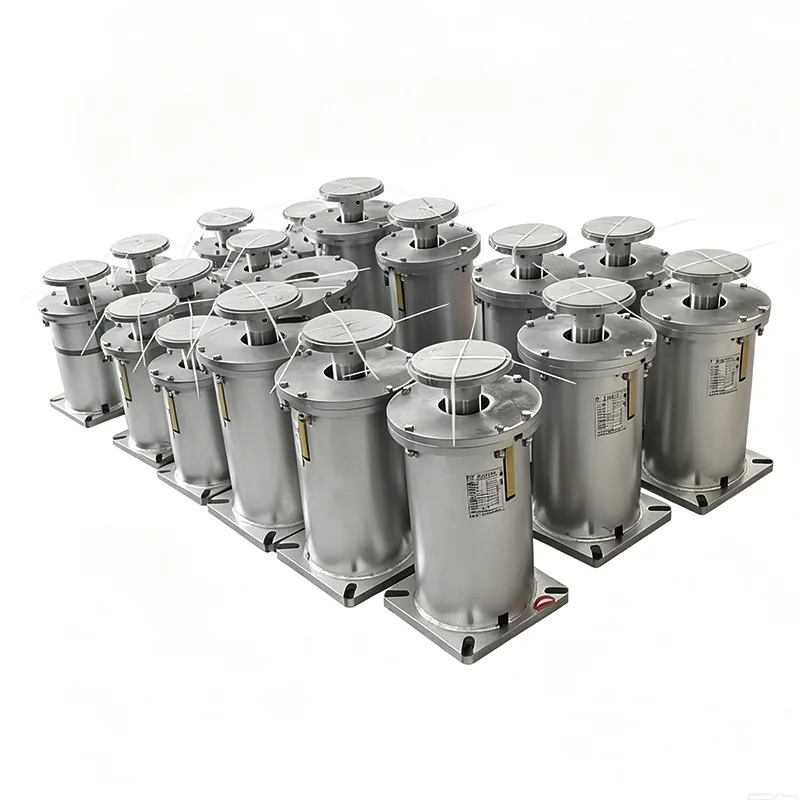

Justerbara variabla fjäderstöd för termisk rörlighet i rörledningen med variabel belastning

Inte varje rör behöver en konstant stödkraft. Faktum är att de flesta av de linjer vi hanterar - processrör, verktygssamlingar, kylvattenledningar - fungerar alldeles utmärkt med ett variabelt fjäderstöd. PåTianshun, vi har levererat variabla fjäderenheter från vår Yangzhou-fabrik i 14 år, och de är förmodligen den vanligaste typen av fjäderstöd vi skickar. Om du har gått genom ett kraftverksrörställ eller ett raffinaderi, är chansen stor att fjäderburkarna du såg hängande från stålet eller sittande på T-stolpar var variabla fjäderstöd.

Produktens tekniska specifikationer

Variabel Spring Hanger Spec Tabell	Exempel
Hängare Typ / Konfiguration	Typ A, B, C, D, E, F, G
Spring Storlek / Nr.	Nr 0 - nr 22
Reseutbud	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Driftbelastning	0,2 kN - 400 kN
Installerad belastning (kall belastning)	kN / kgf
Driftbelastning (Hot Load)	kN / kgf
Rörelseriktning	Uppåt / Nedåt
Variabilitet (%)	≤ 25 % (Standard)
Ytbehandling	Varmförzinkning/målad
Material för hölje	Kolstål (Q235/Q355)

Tanken är okomplicerad: när röret rör sig uppåt eller nedåt på grund av termisk expansion, komprimeras eller slappnar fjädern inuti, och stödkraften ändras lite. Det är den "variable" delen. Kraftändringen är förutsägbar och håller sig inom ett intervall som din rörspänningstekniker redan har tillåtit. När den tillåtna belastningsvariationen är till exempel 15 % eller 20 %, behöver du inte spendera extra på enkonstant fjäderstöd. Du får samma funktion — vertikal reseabsorption, viktbärande — till en lägre kostnad och med en enklare, mer kompakt design. Det är därför projektspecifikationerna ofta listar variabla fjäderstöd som standard, och ropar bara ut konstant typ för kritiska kopplingspunkter.

Variabla fjäderstöd i den större bilden

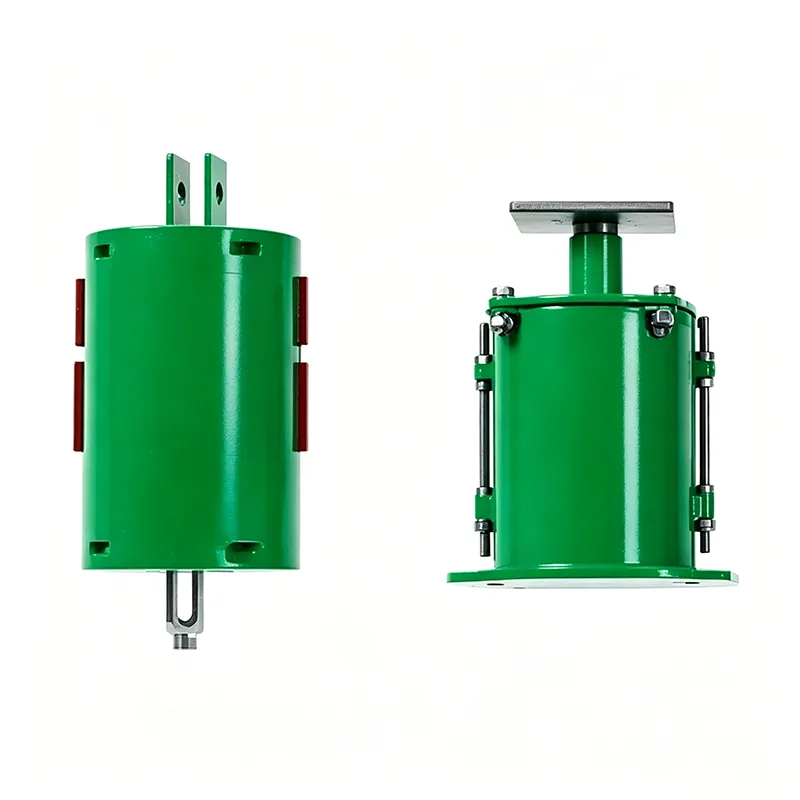

På rörstället sitter sällan ett variabelt fjäderstöd av sig självt. Det går oftast hand i hand med styva rörstöd och rörskor som tar egenvikten och styr röret. Den variabla fjädern hanterar den vertikala rörelsen. När samma fjäderelement är monterat i en toppansluten enhet som hänger från overheadstål, kallas hela uppsättningen ofta en fjäderhängare - det är fortfarande en variabel fjädermekanism, bara installerad upp och ner. Och på isolerade kalla ledningar ser du ofta fjäderstödet ihop med ett förisolerat rörstöd vid rörkontaktpunkten, så att isoleringen inte krossas och det kalla röret inte svettas.

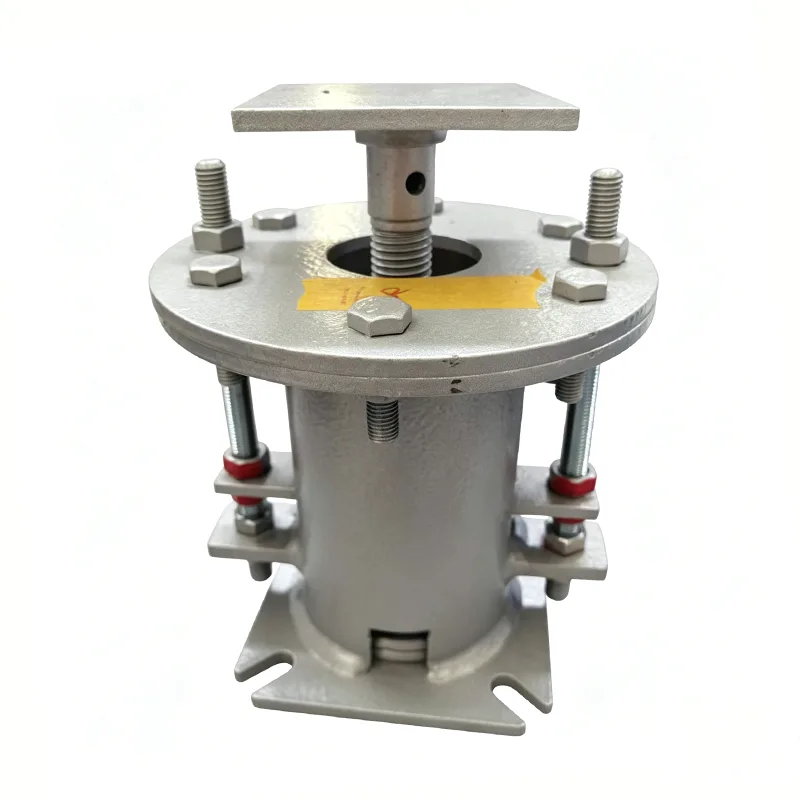

Vad finns inuti ett variabelt fjäderstöd

Vi håller vår design enkel och robust. Här är en titt på de typiska byggmaterialen vi använder:

Komponent	Material	Varför vi använder det
Spiralfjäder	60Si2MnA eller 50CrVA fjäderstål	Lång utmattningslivslängd, förinställd och belastningstestad
Bostad (burk)	Q235B kolstål, lackerad RAL 5015 blå	Stabil, svetsbar, väderbeständig
Fjäderlock / lastfläns	Q235B eller 20# smidd stål	Överför rörbelastningen till fjädern jämnt
Reseindikator & skala	Rostfritt stål eller anodiserad aluminium	Tydlig läsning, rostar inte
Bottenkoppling (gängad bussning eller fläns)	Kolstål A105	Standard NPT eller fläns enligt begäran

All fjädertråd levereras med brukstestcertifikat. Vi kulputsar fjädrarna och förinställer dem före montering - vilket tar bort alla initiala uppsättningar och säkerställer att belastningsavböjningskurvan matchar designdata.

Standarder vi arbetar efter

ANSI/MSS SP-58 – styr konstruktion och tillverkning av rörstöd

ASME B31.3 – processrör, brett refererade av EPC:er

GB/T 17116 – Kinesisk standard för rörhängare och stöd

EN 10204 3.1 materialcertifiering som standard för exportorder

Vår fabrik har ett ISO 9001:2015 kvalitetsledningssystem. Varje steg, från inkommande stål till slutlig lasttest, dokumenteras.

Vanliga frågor

F1: Hur mycket belastningsvariation ska jag förvänta mig?

Typiskt mellan 10 % och 25 % av varmlasten, beroende på fjäderns styvhet och rörets rörelse. Din rörspänningsrapport kommer att berätta vad den tillåtna variationen är. Om rapporten visar en snäv gräns - säg under 5% - är det då du skulle byta till ett konstant fjäderstöd. För allt annat är variabel bra.

F2: Vilken information behöver du för att välja eller citera ett variabelt fjäderstöd?

Skicka oss varm last, kall last och mängden och riktningen för vertikal rörelse (upp eller ner). En uppmärkt rörstödsritning eller en spänningsisometri hjälper. Vi väljer rätt fjäderstorlek och serie och skickar dig ett datablad med alla beräknade värden innan vi börjar tillverka.

F3: Är dina variabla fjäderstöd utbytbara med andra märken?

Funktionsmässigt, ja. Vi kan matcha lastområden och kuvertdimensioner till de flesta vanliga industriserier (Typ A, B, C, D, E, F, G enligt MSS SP-58). Om ditt projekt redan har en specifik leverantörs artikelnummer, ge oss dessa så korshänvisar vi. Tänk bara på att mindre dimensionsskillnader kan förekomma – vi flaggar dem innan du beställer.

F4: Vad är den typiska leveranstiden?

Standard lastområdesenheter: 20–25 dagar. Om du behöver ett icke-standardiskt hölje, specialfärg eller rostfritt stål, vänta 30–40 dagar. Vi har ett anständigt lager av vanliga fjäderspolar och burkkomponenter, vilket sätter fart.

F5: Kan jag få en prototyp eller förproduktionsprov?

Ja. För stora projekt kan vi bygga en eller två provenheter för godkännande innan vi går i full produktion. Provkostnaden kan ofta krediteras mot huvudordern.

Belastningstestning är inte valfritt

Varje variabelt fjäderstöd som går ut genom dörren är belastningstestad. Vi ställer in fjädern på den specificerade kallbelastningen, kör den sedan genom hela rörelsen flera gånger och kontrollerar belastningen i både kall och varm position. Resevågen är kalibrerad och låst. Ett testcertifikat som sammanfattar de faktiska lastvärdena ingår i fraktdokumentationen. Tredjepartsinspektion av SGS, Bureau Veritas eller TÜV är tillgänglig på din begäran.

Anpassning vi gör dagligen

Vissa kunder tycker att ett variabelt fjäderstöd är en ren katalogvara. Enligt vår erfarenhet har kanske hälften av det vi levererar en anpassad touch:

Icke-standardiserade åklängder (vi har gjort 200 mm+ på variabla enheter)

Förlängda eller minskade höljeshöjder för att passa begränsat utrymme

Rostfria höljen och hårdvara för offshore eller kemiska miljöer

Specialbeläggningar: offshore marina färgsystem, högtemperatur aluminiumfärg

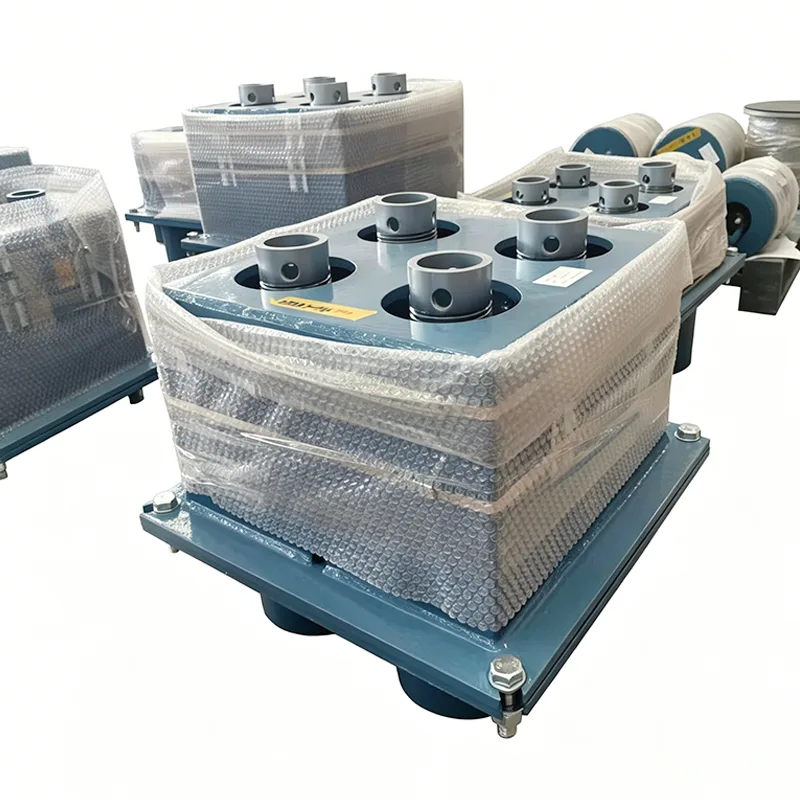

Dubbla fjäderkonstruktioner för tunga belastningar i en kompakt burk

Inbyggda lyftöglor, lastceller eller positionsgivare

Berätta bara för oss hur installationen ser ut så tar vi fram en praktisk design.

Anteckningar från verkliga världen från fabriksgolvet

Här är några saker vi har lärt oss att skicka variabla fjäderstöd till projekt runt om i världen:

Om din rörförskjutning är uppåt, se till att stödet klarar den uppåtgående kalla belastningen utan att fjädern går loss. Vi kontrollerar det som en del av vårt urval.

På rörställ utomhus, specificera varmförzinkning eller ett bra färgsystem. Standard fabriksblå färg är bra inomhus, men efter ett par monsuner kommer kolstål att visa rost. Lite extra på beläggning sparar många klagomål på platsen.

Kontrollera alltid spelet runt fjäderhuset. Ibland är stödplatsen tätt mellan två strukturella delar, och en standard burkdiameter passar inte. Meddela oss tidigt så anpassar vi designen.

Varför skaffa dina variabla fjäderstöd från Tianshun?

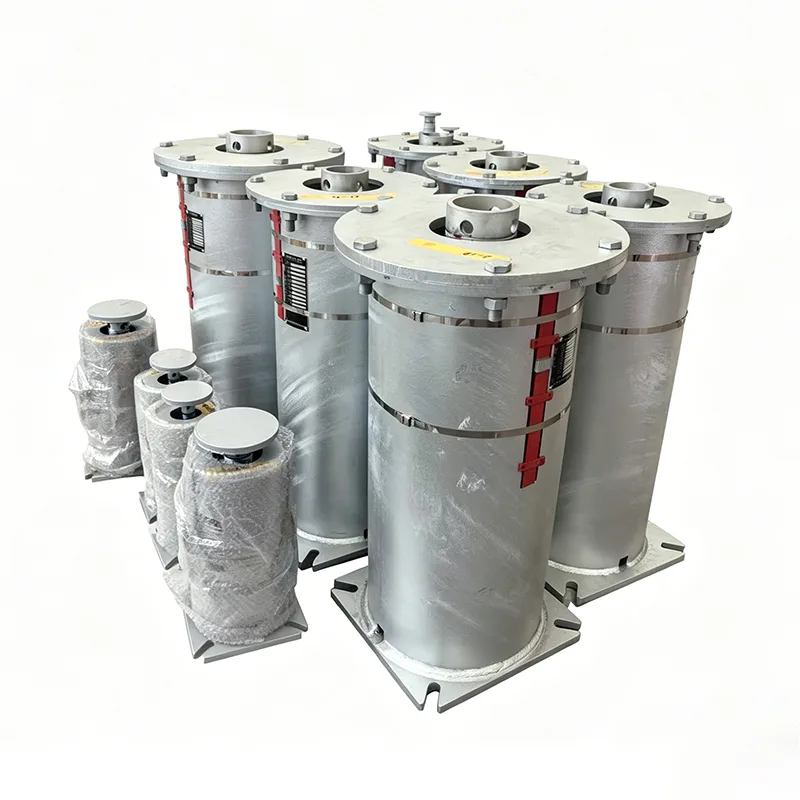

Vi är ingen mellanhand. Vi designar, tillverkar, testar och skickar från vår egen fabrik i Yangzhou, Jiangsu. Det betyder att när du pratar med våra ingenjörer pratar du med människorna som faktiskt bygger produkten. Våra variabla fjäderstöd har installerats i kombikraftverk, raffinaderirörställ, LNG-återförgasningsterminaler, kemiska processenheter och stålverk. Över 70 % av vår verksamhet är upprepad — inte för att vi är billigast, utan för att våra supporter dyker upp i tid, matchar databladen och inte orsakar huvudvärk under driftsättningen.

Om ditt projektschema är snävt kan vi hålla lager av färdiga fjädrar och snabbt montera till dina belastningsinställningar. För stora bulkorder erbjuder vi konkurrenskraftiga fabriksdirekta priser och kommer att arbeta med dig på ett leveransschema som passar din byggsekvens.

Skicka oss dina rörstödsritningar, lastdata eller bara en kort beskrivning av vad du behöver. Vi återkommer till dig med en korrekt offert – inklusive fabrikspris och leveranstid – vanligtvis inom 24 timmar. Och om du vill besöka fabriken och se hur vi tillverkar dessa är du mer än välkommen.
