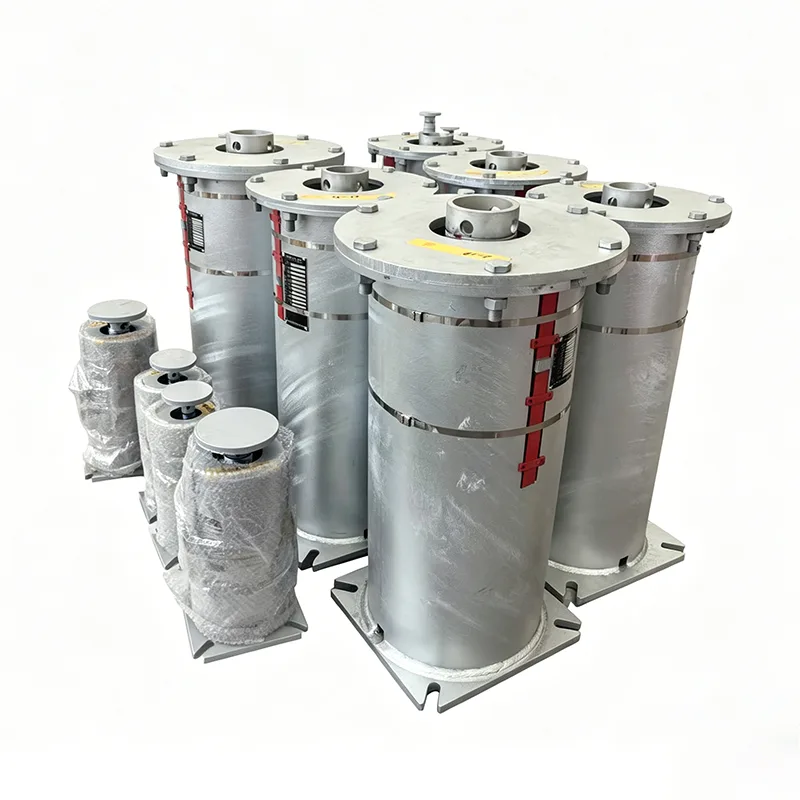

Värmekraftverk Variabel fjäderstöd

I de komplexa rörledningssystemen för ångvatten, rökgaser och luft och pulveriserat kol i värmekraftverk är termisk förskjutning av rörledningar orsakade av drastiska temperaturförändringar en kärnfara som hotar systemsäkerheten. Yangzhou Tianshun Pipeline Technology Co., Ltd., med stöd av 14 års teknisk ackumulering inom rörledningsstödområdet, har speciellt utvecklat det variabla fjäderstödet för värmekraftverk för arbetsförhållanden med termisk kraft. Designad baserat på principen om momentjämvikt, ger denna produkt en kontinuerlig elastisk stödkraft när vertikal termisk förskjutning inträffar i rörledningar, absorberar och kompenserar effektivt för förskjutningspåkänningar, förhindrar att rörledningar och ansluten utrustning skadas av ytterligare påkänningar och säkerställer en långsiktig säker drift av kraftverk.

Denna figur visar prestandakurvan för lastförskjutning för ett variabelt fjäderstöd/hängare, inklusive nyckelparametrar för last och förskjutning för att verifiera produktens lastbärande noggrannhet och driftsäkerhet.

Varje enhet är föremål för lastkalibrering och prestandatestning före leverans. Inställningsbelastningsavvikelsen kontrolleras inom ±5 %, i enlighet med den internationella standarden ANSI/MSS-SP-58-2018 samt NB/T47039-2013.

Produkterna uppfyller tekniska krav för kraft-, petrokemiska och andra industriella rörsystem. Enligt MSS‑SP‑58‑2018 ska den maximalt tillåtna belastningsvariationen för variabla fjäderenheter inte överstiga 25 % av driftvarm belastning inom full arbetsväg.

Produktens tekniska specifikationer

Variabel Spring Hanger Spec Tabell	Exempel
Hängare Typ / Konfiguration	Typ A, B, C, D, E, F, G
Spring Storlek / Nr.	Nr 0 - nr 22
Reseutbud	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Driftbelastning	0,2 kN - 400 kN
Installerad belastning (kall belastning)	kN / kgf
Driftbelastning (Hot Load)	kN / kgf
Rörelseriktning	Uppåt / Nedåt
Variabilitet (%)	≤ 25 % (Standard)
Ytbehandling	Varmförzinkning/målad
Material för hölje	Kolstål (Q235/Q355)

Teknisk tillämpning och värde

Rörledningssystem i värmekraftverk har extremt höga krav på tillförlitligheten hos bärande delar. När vi utformade det variabla fjäderstödet för värmekraftverket har vi fullt ut tagit hänsyn till praktiska tekniska smärtpunkter:

Eliminering av ytterligare spänningar: Inom det specificerade last-förskjutningsområdet bibehåller fjädermomentet och lastmomentet alltid dynamisk balans, vilket undviker rörledningsdeformation eller fogläckage orsakat av termisk expansion och kallkontraktion.

Noggrann kalltillståndsinställning: Tillverkaren utför förkompressionsinställning strikt i enlighet med installationsbelastningen som tillhandahålls av användaren, och fixerar indikatorplattan vid den teoretiska kalltillståndsarbetspositionen genom positioneringsblock, vilket säkerställer att fjädern tillfälligt är i ett stelt tillstånd under installationen på plats och undviker oavsiktlig påfrestning under konstruktion.

Intuitiv drift- och underhållsövervakning: Den externa förskjutningsindikatorplattans design tillåter drift- och underhållspersonal att intuitivt kontrollera om förskjutningen av fjäderstödet under arbetsbelastning överensstämmer med designen efter att rörledningen har tagits i normal drift, vilket underlättar förebyggande underhåll.

Strikt kvalitetskontroll och installationsspecifikationer

Varje produkt genomgår omfattande interntester före leverans

In-house testkåpor

Dimensionell och visuell inspektion, PMI (Positive Material Identification), hårdhetstestning, MT/PT oförstörande provning (i tillämpliga fall), fjäderbelastningsprovning med last-förskjutningskurvor och beläggningstjockleksmätning. Fabrikstestrapporter (FTR) och materialtestrapporter (MTR) tillhandahålls.

Obs: In-house testning är inte ILAC-ackrediterad tredjepartstestning

Tredje part bevittnade tester eller laboratorietester är tillgängliga som en valfri, separat offererad tjänst.

Valfria tredjepartsinspektionstjänster (noteras separat)

1. Materialprovning

Analys av kemisk sammansättning, dragprovning, Charpy lågtemperaturslagprovning och hårdhetsprovning.

2. Svets NDT

Magnetisk partikeltestning (MT), vätskepenetranttestning (PT), ultraljudstestning (UT) och radiografisk testning (RT).

3. Test av fjäderbelastning

Inklusive last-förskjutningskurvor.

4. Varmförzinkning / epoxibeläggning Korrosionsskyddsinspektion

5. Bevittnade tester, fabriksövervakning och inspektion före leverans (PSI)

Våra fördelar

Benchmarkad mot LISEGA International Pipe Support System

Vår produktbelastningsnoggrannhet, teststandarder och dokumentationssystem är benchmarkade mot LISEGAs internationella rörstödsystem.

Vad skiljer oss åt

Till skillnad från vanliga inhemska tillverkare som endast levererar själva produkten, tillhandahåller vi en last-förskjutningskurva med varje fjäderenhet. Vi underlättar också tredjeparts SGS-tester och bevittnade inspektioner, och stöder dokumentgranskningar av PE/CPE-ingenjörer för utländska projekt.

Varför välja Tianshuns variabla fjäderstöd för värmekraftverk?

Rik erfarenhet av termiska kraftprojekt: Produkterna används i stor utsträckning i ångvattenledningar och pannutrustningsupphängningssystem för värmekraftverk hemma och utomlands, och har klarat testerna av flera enheters start- och avstängningscykler.

Anpassad ingenjörssupport: Vi tillhandahåller tekniska tjänster i hela processen från beräkning av rörledningsspänning, typval och matchning till installationsvägledning på plats, vilket säkerställer att varje stöd exakt matchar arbetsförhållandena.

Stabil leveranskedja: Vi litar på automatiserade produktionslinjer och komplett testutrustning vid vår Jiangsu-bas och säkerställer leverans av material i tid och av hög kvalitet för stora serier av termiska kraftprojekt.

Fullständig livscykelsupport: Vi upprättar exklusiva projektfiler och tillhandahåller tillståndsbedömning och ersättningsvägledning under avstängningsunderhåll, vilket minskar drift- och underhållsriskerna för kraftverk.
