Hur kan stöd för fjäderhängare förbättra säkerheten och stabiliteten hos industriella rörsystem

Stöd för fjäderhängarespelar en avgörande roll för att kontrollera rörvikt, termisk rörelse och vibrationer i krävande industriella rörsystem. Tianshun tillhandahåller konstruerade fjäderupphängningslösningar med belastningsvärden från 10 N till 100 000 N och förskjutningskapacitet upp till 200 mm, som stöder applikationer inom kraft-, petrokemi-, LNG-, raffinaderi-, värme-, läkemedels- och livsmedelsanläggningar.

Ett korrekt utvalt fjäderhängarstöd gör att ett rörsystem kan röra sig säkert när driftstemperaturen ändras samtidigt som ett kontrollerat vertikalt stöd bibehålls. Till skillnad från styva hängare kan fjäderbaserade system ta emot termisk expansion och sammandragning, fördela belastningar mer effektivt och hjälpa till att minska spänningar som överförs till rör och ansluten utrustning. Tianshun tillverkar fjäderhängare som använder fjäderstål som 60Si2MnA och 50CrVA, med alternativ för kolstålhus, skyddande beläggningar, skräddarsydda anslutningar och projektspecifika belastnings- och förskjutningskrav. Att förstå strukturen, arbetsprincipen, specifikationer, testkrav och applikationsförhållanden är viktigt när man väljer ett stöd för en industriell rörledning.

Innehållsförteckning

Vad är ett fjäderhängarstöd?

Hur fungerar ett fjäderhängarstöd?

Vilka är huvudkomponenterna?

Vilka är de huvudsakliga prestandafördelarna?

Vilka tekniska parametrar bör ingenjörer kontrollera?

Var används fjäderhängare?

Variabelt kontra konstant fjäderstöd

Hur testas fjäderhängarstöd?

Hur ska du välja rätt stöd?

Vanliga frågor

Få en anpassad lösning för fjäderhängare

Vad är ett fjäderhängarstöd?

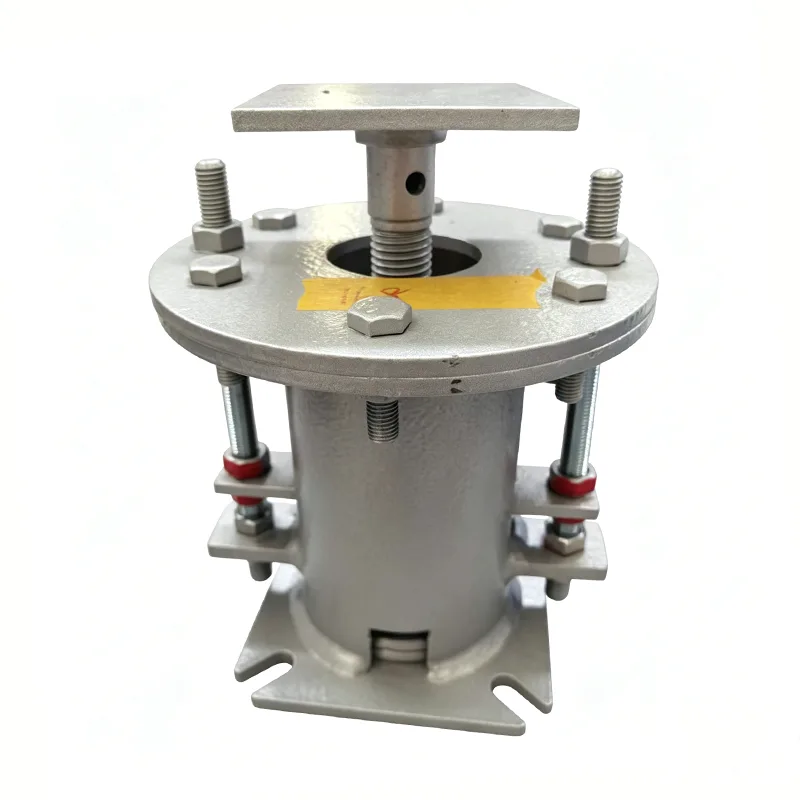

Ett fjäderhängarstöd är ett mekaniskt rörstöd utformat för att bära vikten av en rörledning samtidigt som det tillåter kontrollerad vertikal rörelse. Den använder det elastiska beteendet hos en fjäder för att ta emot rörelser som genereras av temperaturförändringar, driftsbelastningar och andra driftsförhållanden.

När ett processrör värms upp kan det expandera och flytta sig från sitt kalla läge. När det svalnar drar röret ihop sig. Ett styvt stöd kan begränsa denna rörelse och potentiellt skapa ytterligare rörspänningar. En korrekt konstruerad fjäderhängare ger stödkraft samtidigt som det tillåter röret att röra sig inom sitt designade rörelseområde.

Detta gör fjäderbaserade stöd särskilt användbara för ångledningar, processrör för hög temperatur, kraftgenereringssystem, petrokemiska anläggningar, raffinaderier och andra installationer där termisk förskjutning måste beaktas vid konstruktion av rörspänningar.

För projektingenjörer bör stödet inte väljas enbart efter nominell rörstorlek. Driftlast, varma och kalla laster, förväntad rörelse, installationsriktning, temperatur, anslutningsmått och tillämpliga designstandarder måste alla utvärderas.

Hur fungerar ett fjäderhängarstöd?

Den grundläggande funktionsprincipen är enkel: fjäderenheten genererar en kontrollerad stödkraft samtidigt som den tillåter vertikal förskjutning av röret.

1. Rörbelastningen överförs:Hängaren överför en del av rörets vikt och arbetsbelastning till den bärande strukturen.
2. Temperaturförändringar orsakar rörelse:När rörledningen värms upp eller svalnar orsakar termisk expansion eller sammandragning vertikala rörelser.
3. Våren svarar:Fjädern komprimeras eller sträcks ut beroende på rörelsens riktning och storlek.
4. Rörelsen förblir kontrollerad:Stödet rymmer designad förskjutning istället för att tvinga röret till ett fast läge.
5. Belastningen är fördelad:Korrekt val av stöd hjälper till att förhindra överdriven lokal belastning vid rörstöd och ansluten utrustning.

I praktisk rörkonstruktion fungerar fjäderhängaren som en del av ett större stödsystem. Rörskor, styva stöd, styrningar, ankare och andra komponenter kan användas tillsammans i enlighet med rörspänningsanalysen och projektkraven.

Vilka är huvudkomponenterna?

Tillförlitligheten hos en fjäderhängare beror på samverkan mellan dess fjäderenhet, hölje, justeringsmekanism och anslutningshårdvara. En typisk konfiguration inkluderar följande komponenter:

Anslutningsmått och tillbehör kan anpassas när standardkonfigurationer inte matchar installationsvillkoren. Detta är särskilt viktigt för eftermonteringsprojekt eller komplexa rörställ där tillgängligt installationsutrymme är begränsat.

Vilka är de huvudsakliga prestandafördelarna?

Termisk rörelsekompensation

Den främsta fördelen är förmågan att ta emot vertikala rörrörelser orsakade av temperaturförändringar. Tianshuns standardutformningar av fjäderhängare kan ge nominella förskjutningsalternativ på 50, 80, 120, 150 och 200 mm, beroende på den valda konfigurationen.

Kontrollerat laststöd

Industriella rörledningar kan bli betydligt tyngre under drift på grund av processvätskor, isolering och förändrade driftsförhållanden. En korrekt specificerad fjäderenhet hjälper till att upprätthålla kontrollerat stöd under hela arbetscykeln.

Reducerad vibrationsöverföring

Fjäderstödda arrangemang kan hjälpa till att minska den direkta överföringen av rörvibrationer till strukturella delar. Detta kan vara värdefullt kring roterande utrustning, ångsystem, processutrustning och andra installationer där vibrationskontroll är viktigt.

Installationsflexibilitet

Justeringsmekanismer tillåter installatörer att finjustera stödposition och last under installationen. Detta kan förenkla fältuppriktningen jämfört med ett helt styvt stödarrangemang.

Anpassningsförmåga till olika projekt

Fjäderupphängningsenheter kan utformas utifrån olika belastningar, färdkrav, material, anslutningstyper och miljöförhållanden. Tianshun tillhandahåller även skräddarsydda lösningar för speciella belastnings-, förskjutnings-, temperatur- och anslutningskrav.

Vilka tekniska parametrar bör ingenjörer kontrollera?

Innan man beställer en fjäderhängare bör ingenjörer fastställa de faktiska driftsförhållandena snarare än att välja en enhet enbart efter rördiameter. Följande specifikationer är särskilt viktiga:

För internationella EPC-projekt kan ingenjörer också specificera projektspecifika standarder, materialcertifikat, inspektionskrav eller bevittnande från tredje part. Dessa krav bör bekräftas innan produktionen påbörjas.

Var används fjäderhängare?

Fjäderstöd är lämpliga för industriella rörledningar där laststöd måste samexistera med kontrollerad termisk rörelse. Vanliga applikationer inkluderar:

• Värmekraftverk ång- och vattenledningar
• Kärnkraftverkens hjälprörsystem
• Petrokemisk process pipelines
• Oljeraffinaderiugn och pelarrör
• LNG- och LPG-terminalrörledningar
• Stadscentralvärmenät
• Farmaceutisk processrörledning
• Sanitetsrör för livsmedelsbearbetning
• Högtemperatur- och högtrycksångledningar

För kemiska och petrokemiska anläggningar kan ytskydd och materialval vara särskilt viktigt eftersom underlaget kan utsättas för fukt, korrosiv atmosfär eller krävande driftstemperaturer.

Variabelt kontra konstant fjäderstöd: Vad är skillnaden?

Ett av de viktigaste besluten vid design av rörledningsstöd är om applikationen kräver en variabel eller konstant fjäderkonfiguration.

Ett variabelt fjäderstöd kan vara lämpligt där förändringen i stödkraften förblir acceptabel inom rörspänningskonstruktionen. Ett konstant fjäderarrangemang kan övervägas där ansluten utrustning har snävare tillåtna belastningsändringar eller där betydande vertikal rörelse förväntas.

Det korrekta valet bör baseras på projektets rörspänningsanalys, varma och kalla lastförhållanden, rörelseriktning och begränsningar av utrustningens munstycken.

Hur testas fjäderhängarstöd?

Kvalitetssäkring är särskilt viktigt eftersom en fjäderhängare är en bärande komponent. Testning bör verifiera inte bara yttre dimensioner utan även materialtillstånd, fjäderprestanda, belastningsbeteende och skyddande beläggning.

Typiska inspektions- och testaktiviteter inkluderar:

1. Visuell och dimensionell inspektion
2. Positiv materialidentifiering (PMI), där så krävs
3. Hårdhetstestning
4. Magnetisk partikeltestning eller vätskegenomträngningstestning där tillämpligt
5. Fjäderbelastningsprovning
6. Verifiering av last-förskjutningskurva
7. Inspektion av beläggningens tjocklek
8. Slutlig monteringsbesiktning

Fabrikstestrapporter och materialtestrapporter kan tillhandahållas för tillämpliga beställningar. För projekt som kräver ytterligare verifiering kan tredjepartsinspektion, bevittnad provning, materialprovning, svets-NDT eller före leveransbesiktning också ordnas enligt kontraktskrav.

Hur ska du välja rätt fjäderhängarstöd?

Korrekt val börjar med tekniska data. Ett användbart specifikationspaket bör innehålla följande information:

• Rörstorlek och konfiguration
• Drift och installerade laster
• Varma och kalla lastförhållanden
• Förväntad vertikal förskjutning
• Rörelseriktning
• Drifts- och designtemperatur
• Erforderligt monteringsarrangemang
• Anslutningsmått
• Material- och beläggningskrav
• Tillämpliga design- och inspektionsstandarder

För komplexa system kan tillhandahållandet av rörspänningens isometriska eller relevanta stödschema avsevärt förbättra noggrannheten i valet av hängare. Ingenjörer kan sedan utvärdera om en variabel fjäder, konstant fjäder eller annat stödarrangemang är lämpligt.

När standardmått är olämpliga kan skräddarsydda fjäderupphängningslösningar inkludera speciella lastkapaciteter, icke-standardiserade anslutningar, anpassade installationsmått, korrosionsbeständiga material och konstruktioner för hög- eller lågtemperaturmiljöer.

Vanliga frågor om Spring Hanger Support

1. Vad är huvudsyftet med ett fjäderhängarstöd?

Dess huvudsakliga syfte är att stödja rörledningsbelastningar samtidigt som de tillåter kontrollerad vertikal rörelse orsakad av termisk expansion och sammandragning. Det kan också hjälpa till att minska vibrationsöverföringen och bibehålla ett mer stabilt stödtillstånd under drift.

2. Vilket belastningsområde kan Tianshun fjäderhängare hantera?

Det refererade standardproduktsortimentet täcker arbetsbelastningar från 10 N till 100 000 N. Faktiskt val beror på rörets driftsförhållanden, belastningskrav, rörelse och projekteringsdata.

3. Hur mycket förskjutning klarar fjäderhängaren?

Standardklassade förskjutningsalternativ inkluderar 50 mm, 80 mm, 120 mm, 150 mm och 200 mm. Anpassade resekrav kan utvärderas enligt den faktiska rörrörelsen.

4. Vilka material används vanligtvis för fjädermonteringen?

Vanliga fjädermaterial inkluderar 60Si2MnA och 50CrVA. Husmaterial kan inkludera Q235B och Q345B kolstål, medan ytbehandling kan använda epoxizinkrika beläggningar eller varmförzinkning.

5. När bör ett konstant fjäderstöd övervägas?

Ett konstant fjäderstöd kan övervägas när rörledningen utsätts för betydande vertikal rörelse eller när ansluten utrustning kräver att stödkraften förblir ungefär konstant under hela den planerade rörelsen. Det slutliga valet bör följa rörspänningsanalys och projektkrav.

6. Kan fjäderhängares stöd anpassas?

Ja. Anpassning kan omfatta last- och förskjutningskrav, materialval, anslutningstyper, installationsdimensioner, miljöförhållanden och andra projektspecifika krav.

Få en anpassad lösning för fjäderhängare

Ett pålitligt fjäderstödsystem börjar med exakta tekniska data, lämpligt materialval, kontrollerad tillverkning och dokumenterad testning. Tianshun kombinerar erfarenhet av fjäderstödstillverkning med skräddarsydda ingenjörstjänster för industriella rörapplikationer. Om du planerar ett kraft-, petrokemi-, raffinaderi-, LNG-, värme-, läkemedels- eller annat rörprojekt, dela dina krav på last, förskjutning, temperatur, anslutning och kvantitet med ingenjörsteamet. Lär dig mer om Tianshun Spring Hanger Support ellerkontakta ossför en projektspecifik rekommendation och offert.
