Hur förbättrar ett variabelt fjäderstöd rörsystemets stabilitet?

Artikelsammanfattning: A Variabel fjäderstödär en mekanisk rörstödanordning utformad för att bära rörbelastningar samtidigt som den tar emot vertikala rörelser orsakade av termisk expansion, sammandragning och förändringar i drifttillståndet. Till skillnad från styva stöd tillåter den kontrollerad förskjutning samtidigt som en förutsägbar stödkraft bibehålls. Detta gör det särskilt användbart för processanläggningar, kraftverk, raffinaderier, kemiska anläggningar, LNG-system och andra industriella rörtillämpningar. Den här guiden förklarar hur Variable Spring Supports fungerar, hur man väljer dem korrekt, vilka tekniska faktorer som betyder mest och hur Tianshun kan tillhandahålla standard- och kundanpassade lösningar för krävande rörsystem.

Innehållsförteckning

• 1. Vad är ett variabelt fjäderstöd?
• 2. Hur fungerar ett variabelt fjäderstöd?
• 3. Varför behövs variabla fjäderstöd i industriella rörledningar?
• 4. Vilka är huvudkomponenterna i ett variabelt fjäderstöd?
• 5. Hur ska ett variabelt fjäderstöd väljas?
• 6. Variabelt fjäderstöd kontra konstant fjäderstöd
• 7. Var används variabla fjäderstöd?
• 8. Vad bör kontrolleras under installationen?
• 9. Hur påverkar kvalitetskontroll prestanda?
• 10. Vilka anpassade alternativ finns tillgängliga?
• 11. Vilka fördelar kan Tianshun ge?
• 12. Vanliga frågor
• 13. Slutsats

1. Vad är ett variabelt fjäderstöd?

A Variabel fjäderstödär en rörstödsenhet som använder en spiralfjäder för att stödja en rörsektion samtidigt som den tillåter kontrollerad vertikal rörelse. Det är vanligtvis installerat där röret inte kan stanna på en fast höjd eftersom driftstemperaturer gör att ledningen expanderar eller drar ihop sig.

I ett konventionellt styvt stöd förblir stödpunkten väsentligen fixerad. Detta kan bli problematiskt när ett hett rör expanderar. Röret kan försöka röra sig uppåt eller nedåt, medan det styva stödet motstår den rörelsen. Den resulterande interaktionen kan öka belastningar som överförs till röret, ansluten utrustning, munstycken, strukturella delar och andra stödpunkter.

En variabel fjädermekanism ger en mer flexibel lösning. När det stödda röret rör sig vertikalt, komprimeras eller sträcker sig fjädern. Dess stödkraft ändras därför i enlighet med fjäderns last-avböjningsegenskaper.

Målet är inte att eliminera rörelse. Målet är istället attstödja röret samtidigt som den beräknade rörelsen kan ske på ett kontrollerat sätt.

Tianshun tillverkar variabla fjäderstöd för industriella rörapplikationer och kan tillhandahålla konfigurationer baserade på belastning, rörelse, installationsutrymme, anslutningskrav, miljöförhållanden och projektspecifikationer.

2. Hur fungerar ett variabelt fjäderstöd?

Funktionsprincipen är baserad på förhållandet mellan fjäderbelastning och vertikal förskjutning. När röret är kallt har stödet en specificerad initial eller kall belastning. När systemet når sin driftstemperatur kan röret röra sig vertikalt, vilket förändrar fjäderns kompression och därmed dess stödkraft.

Till exempel kan en ångledning stiga när den värms upp. Om ett variabelt fjäderstöd är placerat under den linjen, kan fjädern tryckas ihop när röret rör sig uppåt. Stödet fortsätter att bära rörets vikt, men kraften vid stödet ändras när fjädern färdas genom sitt arbetsområde.

Detta beteende kan representeras konceptuellt av:

Fjäderbelastningsändring = fjäderhastighet × vertikal rörelse

Det faktiska valet måste ta hänsyn till den fullständiga rörspänningsanalysen snarare än att förlita sig på enbart en enkel beräkning. Fjäderhastighet, varm belastning, kall belastning, tillgänglig rörelse, rörelseriktning och tillåten belastningsvariation måste alla utvärderas tillsammans.

För många industrisystem är en kontrollerad variation i stödbelastning acceptabel. I dessa situationer kan en variabel fjäderkonstruktion ge ett ekonomiskt och tekniskt lämpligt alternativ till ett konstant fjäderstöd.

3. Varför behövs variabla fjäderstöd i industriella rörledningar?

Industriella rördragningar är sällan statiska. Temperaturförändringar, tryckförändringar, start- och avstängningscykler, vätskeförhållanden och processvariationer kan alla påverka rörposition och stödbelastningar.

Utan ett lämpligt flexibelt stödarrangemang kan överdriven återhållsamhet bidra till flera problem:

• Högre sekundärspänningar i rörledningar.
• Överdriven belastning på utrustningens munstycken.
• Oväntade supportreaktioner.
• Förvrängning runt röranslutningar.
• Ökad vibration eller rörelse på känsliga platser.
• Svårigheter att behålla den avsedda rörhöjden.
• Ytterligare stress på strukturella stödelement.
• Driftsättningsproblem orsakade av felaktiga supportinställningar.

Ett variabelt fjäderstöd löser en del av denna utmaning genom att tillhandahålla en stödkraft som förändras när röret rör sig.

Detta är särskilt viktigt kring långa varma ledningar, vertikala stigare, utrustningsanslutningar, ångsystem, avgasrör, processledningar och andra platser där vertikal termisk förskjutning inte kan hanteras effektivt av styva stöd.

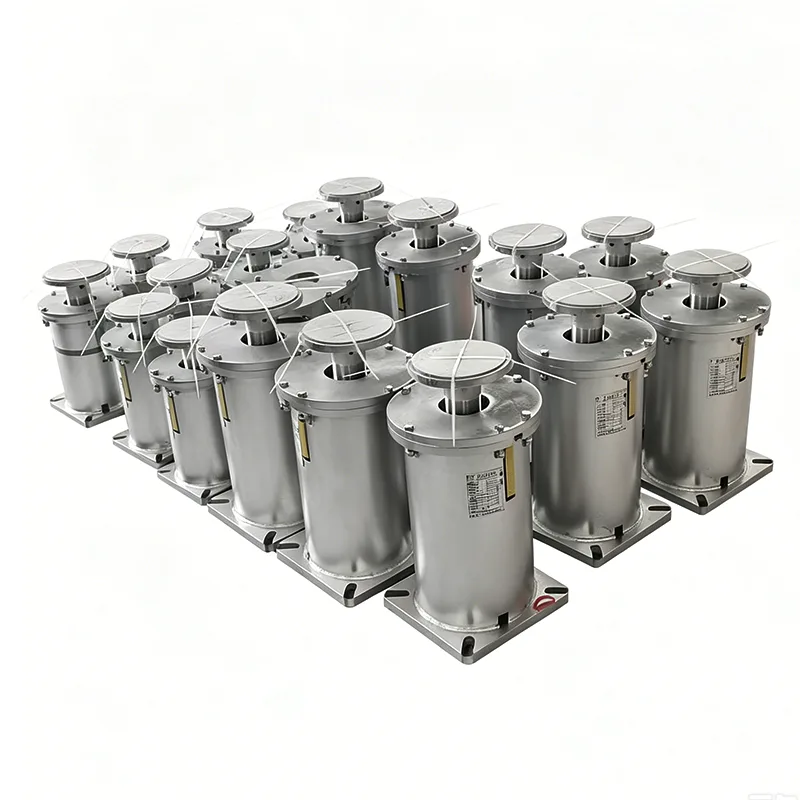

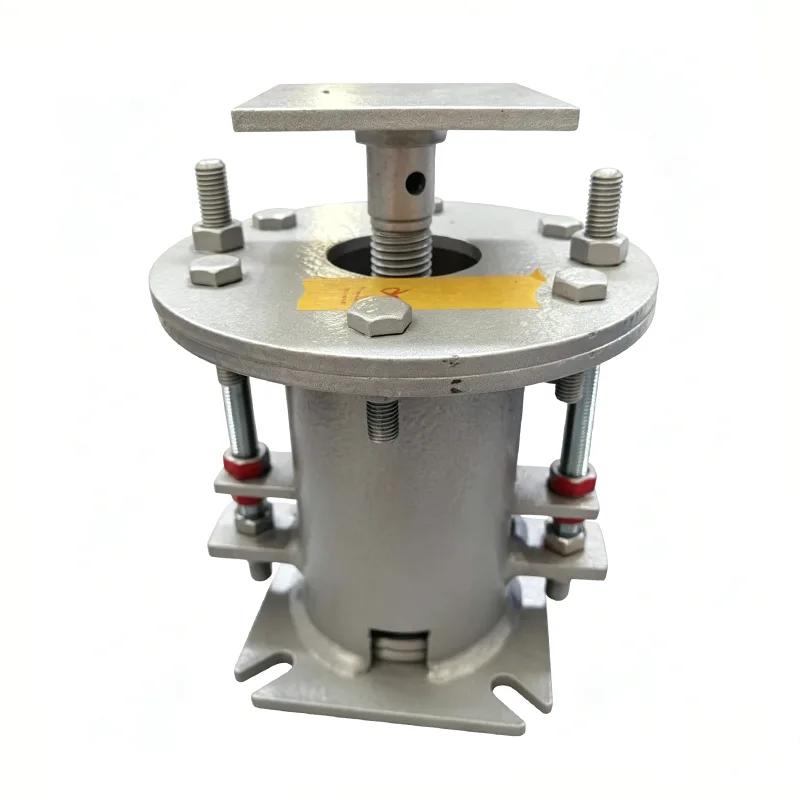

4. Vilka är huvudkomponenterna i ett variabelt fjäderstöd?

Även om den exakta konstruktionen varierar beroende på konfigurationen, innehåller ett typiskt variabelt fjäderstöd flera väsentliga element.

Fjädern i sig är särskilt viktig. Dess material, värmebehandling, tillverkningsnoggrannhet, förinställning och belastningstester påverkar direkt tillförlitligheten hos det färdiga stödet.

Tianshun använder fjädermaterial som 60Si2MnA eller 50CrVA för tillämpliga konstruktioner och kan konfigurera höljet och anslutningskomponenterna enligt driftsmiljön och projektkraven.

5. Hur ska ett variabelt fjäderstöd väljas?

Korrekt val börjar med exakta tekniska data. Att välja ett stöd helt enkelt efter rördiameter är inte tillräckligt eftersom fjäderstödet i första hand reagerar på belastning och rörelse snarare än rörstorleken enbart.

Viktiga urvalsparametrar inkluderar:

1. Drift eller varm belastning:Lasten som bärs av stödet under normala driftsförhållanden.
2. Kall last:Belastningen eller inställningen som är associerad med installationsvillkoret.
3. Vertikal rörelse:Den förväntade förskjutningen och dess riktning.
4. Fjäderhastighet:Förhållandet mellan rörelse och stödkraftsvariation.
5. Tillåten belastningsvariation:Den maximala ändringen i stödkraft som tillåts av rörledningsanalysen.
6. Tillgängligt installationsutrymme:Husets diameter och höjd måste passa den faktiska strukturen.
7. Anslutningsarrangemang:Stödet kan kräva en speciell topp-, botten-, gängad eller flänsanslutning.
8. Driftmiljö:Temperatur, luftfuktighet, korrosiv atmosfär, utomhusexponering och andra förhållanden på plats kan påverka valet av material och beläggning.

Det säkraste tillvägagångssättet är att välja stödet från rörspänningsanalysen och stödritningen. Tianshun kan granska varm-, kall-, rörelse- och dimensionsinformation innan du rekommenderar en lämplig fjäderserie.

6. Variabelt fjäderstöd kontra konstant fjäderstöd

Variabla och konstanta fjäderstöd löser relaterade men olika tekniska problem. Den huvudsakliga skillnaden är hur mycket stödkraften förändras när röret rör sig.

Beslutet bör alltid baseras på tekniska krav. En konstant fjäder bör inte automatiskt anses vara överlägsen. Där den beräknade stödbelastningsvariationen är acceptabel, kan ett variabelt fjäderstöd ge den nödvändiga rörelseförmågan utan onödig komplexitet.

7. Var används variabla fjäderstöd?

Variabla fjäderstöd används ofta i industrianläggningar där rörledningar upplever betydande vertikal förskjutning.

• Värmekraftverk:Ånga, matarvatten, panna och hjälpledningar.
• Kombikraftverk:Rörsystem för hög temperatur och högt tryck.
• Raffinaderier:Processledningar, elsystem och utrustningsanslutna rörledningar.
• Petrokemiska anläggningar:Varmprocessrör och komplexa rörställ.
• Kemiska anläggningar:Ledningar som utsätts för temperaturförändringar och korrosiva atmosfärer.
• LNG-anläggningar:Rörsystem som kräver noggrant kontrollerad rörelse och stöd.
• Stålverk:Högtemperaturprocess och rörledningar.
• Industriella verktyg:Ånga, kondensat, kylvatten och andra serviceledningar.

För kall eller isolerad rörledning kan fjäderstödet också integreras i ett bredare stödarrangemang utformat för att skydda isolering och bibehålla den erforderliga termiska prestandan.

8. Vad bör kontrolleras under installationen?

Även ett korrekt tillverkat variabelt fjäderstöd kan fungera dåligt om det installeras eller justeras felaktigt. Installation bör därför behandlas som en ingenjörskontrollerad aktivitet snarare än bara en mekanisk monteringsuppgift.

Innan installation, verifiera:

• Stödmodellen och etikettnumret matchar den godkända ritningen.
• Fjäderstorleken motsvarar det specificerade belastningsområdet.
• Den kalla inställningen är korrekt.
• Körriktningen överensstämmer med rörrörelsen.
• Stödet har tillräckligt med utrymme under hela sin färd.
• Konstruktionsfästen tål de beräknade belastningarna.
• Tillfälliga fraktlås eller spärrar hanteras enligt tillverkarens instruktioner.
• Körindikatorn är synlig och korrekt placerad.

Ett vanligt fältproblem är otillräcklig klaring. Ett stöd kan passa när röret är kallt men stör närliggande stålverk efter termisk rörelse. Att kontrollera hela rörelsekuvertet före installation kan förhindra dyra anläggningsändringar.

Utomhusinstallationer kräver också lämpligt korrosionsskydd. Beroende på miljön kan målat kolstål, varmförzinkade komponenter, rostfritt stål eller specialiserade beläggningssystem övervägas.

9. Hur påverkar kvalitetskontroll prestanda?

Ett fjäderstöd är en bärande mekanisk komponent. Tillverkningskonsistens har därför betydelse eftersom små skillnader i fjäderegenskaper eller monteringsinställningar kan påverka den faktiska stödreaktionen.

En pålitlig tillverkningsprocess bör innefatta:

1. Verifiering av inkommande material.
2. Fjädermaterial och måttbesiktning.
3. Kontrollerad värmebehandling vid behov.
4. Fjäderförinställning och stabilisering.
5. Dimensionell inspektion av tillverkade komponenter.
6. Monteringsverifiering.
7. Kallbelastningsinställning.
8. Full färdbelastningstestning.
9. Verifiering av reseindikator.
10. Slutlig dokumentation och spårbarhet.

Tianshun uppger att dess variabla fjäderstöd är lasttestade före leverans, med testning som täcker specificerade belastningsförhållanden och fjäderrörelse. Testdokumentation kan tillhandahållas för tillämpliga beställningar, medan tredjepartsbesiktning också kan ordnas vid behov av projektet.

För exportprojekt bör kunder klargöra nödvändiga materialcertifikat, inspektionsplaner, beläggningskrav, dimensionstoleranser och tillämpliga standarder innan produktionen påbörjas.

10. Vilka anpassade alternativ finns tillgängliga?

Industriell rörledning följer sällan en enda universell konfiguration. Även när fjädermekanismen är standardiserad kan den omgivande installationen kräva modifieringar.

Beroende på projektet kan anpassning inkludera:

• Icke-standard vertikal rörelse.
• Specialhushöjd eller diameter.
• Anpassade anslutningsmått.
• Olika monteringskonfigurationer.
• Korrosionsbeständig hårdvara.
• Speciella skyddande beläggningar.
• Komponenter i rostfritt stål för aggressiva miljöer.
• Kraftiga eller dubbla fjädrar.
• Anpassade reseindikatorer.
• Ytterligare lyft- eller monteringsfunktioner.

Tianshun kan arbeta utifrån tekniska ritningar, supportscheman, rörspänningsdata eller kundspecifikationer. Att tillhandahålla korrekt information vid offertstadiet hjälper till att undvika dimensionskonflikter och sena förändringar under tillverkning eller installation.

11. Vilka fördelar kan Tianshun ge?

För industriella köpare sträcker sig värdet av ett variabelt fjäderstöd bortom själva fjädern. Korrekt urval, tillverkningskontroll, dokumentation och leveranskoordinering påverkar det slutliga projektresultatet.

Tianshun fokuserar på industriella rörstödsprodukter och tillhandahåller både standardiserade och kundanpassade lösningar för variabel fjäderstöd. Dess produktsortiment inkluderar olika fjäderstödkonfigurationer och lastkapaciteter avsedda för olika rörarrangemang.

Viktiga fördelar med att arbeta med en erfaren tillverkare inkluderar:

• Ingenjörsbaserat urval:Val av stöd kan baseras på faktisk belastning och rörelsedata snarare än rördiameter enbart.
• Flexibla konfigurationer:Olika installationsarrangemang kan anpassas efter projektets krav.
• Fabriksproduktion:Tillverkning och testning utförs under kontrollerade produktionsprocedurer.
• Belastningstestning:Färdiga stöd kan kontrolleras mot specificerade last- och körförhållanden.
• Anpassning:Specialmått, material, beläggningar och anslutningsdetaljer kan övervägas.
• Projektstöd:Teknisk information kan granskas före tillverkning för att minska installationsriskerna.

När du begär en offert från Tianshun kan kunder förbättra valnoggrannheten genom att tillhandahålla supporttagg, driftsbelastning, kalllast, vertikal rörelse, rörelseriktning, installationshöjd, erforderlig standard, anslutningstyp, miljöförhållanden och tillgängligt utrymme.

12. Vanliga frågor

Vad är huvudsyftet med ett variabelt fjäderstöd?

Dess primära syfte är att stödja ett rör samtidigt som det tillåter kontrollerad vertikal rörelse. Fjädern upptar termisk förskjutning medan stödkraften ändras inom det specificerade arbetsområdet.

När ska ett variabelt fjäderstöd användas?

Det är i allmänhet lämpligt när rörsystemet upplever vertikal rörelse och den resulterande förändringen i stödbelastningen är acceptabel enligt rörspänningsanalysen. Kritiska platser med extremt restriktiva lastvariationer kan kräva ett konstant fjäderarrangemang istället.

Vilken information behövs för att välja ett variabelt fjäderstöd?

Den mest användbara informationen inkluderar varm last, kall last, vertikal rörelse, rörelseriktning, stödplats, installationsmått, anslutningsarrangemang, driftstemperatur och tillämpliga projektstandarder.

Kan Tianshun tillverka anpassade variabla fjäderstöd?

Ja. Tianshun tillhandahåller skräddarsydda konfigurationer för krav som speciella rörelser, husdimensioner, anslutningsarrangemang, material, beläggningar och installationsförhållanden.

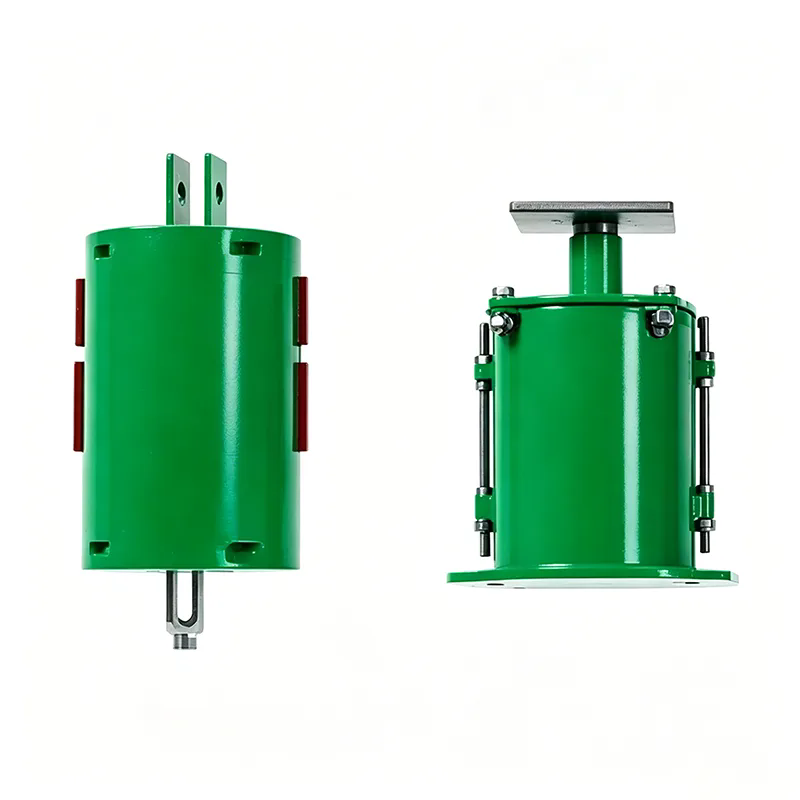

Vad är skillnaden mellan en variabel fjäderhängare och en variabel fjäderstöd?

Fjädermekanismen utför samma grundläggande funktion, men installationsarrangemanget skiljer sig. En fjäderhängare är vanligtvis upphängd i en överliggande struktur, medan ett fjäderstöd kan anordnas under eller längs röret beroende på designen.

Hur testas fjäderstödet?

Testning kan inkludera kontroll av den specificerade lasten vid kalla och driftslägen, verifiering av körning, bekräftande av fjäderinställningen och inspektion av den färdiga monteringen. Det exakta inspektionsförfarandet beror på projektspecifikationen och inköpskraven.

Kan variabla fjäderstöd användas utomhus?

Ja. Utomhusapplikationer kräver lämplig hänsyn till korrosionsskydd, beläggningssystem, dränering, miljöexponering och val av hårdvara. Tianshun kan tillhandahålla lämpliga ytbehandlingsalternativ för olika driftsmiljöer.

Kan ett variabelt fjäderstöd ersätta ett styvt rörstöd?

Inte automatiskt. Stödtypen måste bestämmas utifrån ledningslayout och spänningsanalys. En variabel fjäder är lämplig där kontrollerad vertikal flexibilitet krävs; styva stöd förblir lämpliga där rörelse inte krävs eller där fasthållning är en del av designen.

13. Slutsats

A Variabel fjäderstödger ett praktiskt sätt att hantera vertikala termiska rörelser samtidigt som ett tillförlitligt rörstöd bibehålls. Genom att tillåta fjädern att ändra sin kompression eller förlängning när röret rör sig, kan det minska de oönskade effekterna som kan uppstå när termiskt aktiva rör är överdrivet fasthållna.

En framgångsrik applicering beror dock på mer än att välja en fjäder med lämplig belastning. Varma och kalla laster, vertikal rörelse, rörelseriktning, tillåten lastvariation, installationsavstånd, miljöexponering, anslutningskonfiguration, tillverkningskvalitet och testkrav bör alla beaktas.

För kraftgenerering, petrokemi, kemisk bearbetning, LNG, raffinaderi, stål och andra industriella rörsystem kan rätt stöddesign bidra till att förbättra den mekaniska stabiliteten och förenkla installation och underhåll.

Tianshuntillhandahåller Variable Spring Support-lösningar för standard- och kundanpassade industriella applikationer. Om du har en rörstödsritning, fjäderschema, lastdata eller ett speciellt installationskrav, skicka projektdetaljerna till Tianshun-teamet för teknisk utvärdering och en lämplig konfiguration.Kontakta ossidag för att diskutera dina krav på variabel fjäderstöd och få en praktisk lösning för ditt rörprojekt.
