Expansionsfogar för rörledningar är flexibla komponenter som installeras i rörsystem för att absorbera dimensionsförändringar orsakade av termisk expansion och sammandragning, samt för att dämpa vibrationer, minska buller och kompensera för mindre installationsfel. Utan expansionsfogar skulle termisk tillväxt i långa rördrag generera enorma påfrestningar som kan skada pumpar, ventiler, munstycken och själva röret.Yangzhou Tianshun Pipeline Technologytillverkar tre huvudfamiljer av expansionsfogar - metallbälg, gummi och tyg - var och en konstruerad för specifika tryck, temperatur och mediaförhållanden.

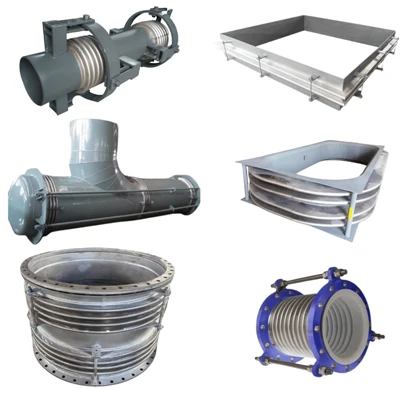

Metallexpansionsfogar, även kallade bälgexpansionsfogar, är byggda av ett eller flera hopslingrade bälgelement i rostfritt stål kombinerat med ändbeslag såsom flänsar, svetsändar eller gängade anslutningar. De är designade för trycksatta rörsystem och kan absorbera axiell, lateral och vinkelrörelse individuellt eller i kombination.
Konfigurationerna sträcker sig från enkla enkelaxliga enheter till komplexa bundna, universella, gångjärnsförsedda och tryckbalanserade konstruktioner som innehåller tryckkraft eller begränsar rörelse till specifika plan. Bälgar är vanligtvis gjorda av 304, 321 eller 316L rostfritt stål, med höglegerade alternativ som Inconel eller Hastelloy tillgängliga för korrosiv eller högtemperaturservice. Tryckklasser täcker fullt vakuum upp till flera hundra bar, beroende på diameter och antal bälgskikt.
| Parameterpost | Exempel på gemensamma värderingar |
| Nominell diameter (DN) | DN50 - DN3000(Icke-standardmått kan tillverkas enligt ritningar.) |
| Designtryck (PN) | PN10, PN16, PN25, PN40 |
| Design temperatur | -196°C till +800°C |
| Bälgmaterial | SS304, SS316L, Inconel 625 |
| Anslutningstyp | Fläns , Svetsning |
| Rörelsekapacitet | Axiell, lateral, vinkel (mm/°) |
| Trötthetsliv | 1000, 3000, 5000 cykler |
Gummiexpansionsfogar erbjuder ett lätt, vibrationsdämpande alternativ till metallenheter för applikationer med lägre tryck. Tillverkade av förstärkt syntetiskt gummi som EPDM, NBR, neopren eller PTFE-fodrade varianter, absorberar de termisk rörelse, minskar strukturburet buller och kompenserar för felinriktning mellan rör och utrustning. De används ofta i vattenrening, HVAC, pumpstationer och kemikalieöverföringsledningar där korrosionsbeständighet och stötdämpning är prioriterade.

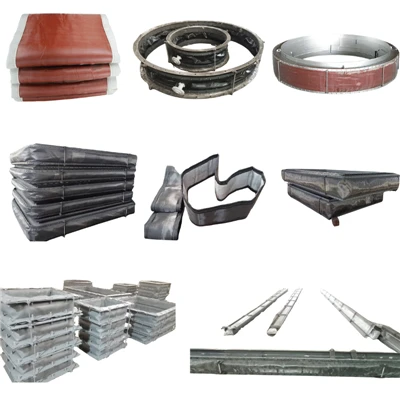

Tyg eller icke-metalliska expansionsfogar är främst konstruerade för lågtryckskanaler och rökgassystem som arbetar vid höga temperaturer. De består av flera lager av högtemperaturtyger, isolering och tätningsmaterial inramat av metall eller stål. Kan absorbera stora mängder axiella, laterala och vinkelrörelser med mycket låg reaktionskraft, tygfogar är vanliga i kraftverk, avfallsenergianläggningar, cementugnar och industriella avgassystem som arbetar upp till 1 000°C och längre med lämplig isolering.
| Parametertabell | Exempel på gemensamma värderingar |
| Servicetemperatur | 400°C-1000°C |
| Driftstryck | ± 50 kPa (lågt tryck) |
| Media/Gastyp | Rökgas, varmluft, frätande gas |
| Tyglager | PTFE, kisel, keramisk fiber |
| Längd ansikte mot ansikte | 200 mm - 500 mm (anpassningsbar) |
| Rammaterial | Kolstål, Q235, SS304 |
Vårt sortiment av expansionsfogar täcker nominella diametrar från DN25 (1 tum) upp till DN4000 (160 tum) och större för anpassade tygenheter. Standardmått ansikte mot ansikte följer vanliga industrinormer och anpassade längder, rörelsekapaciteter och ändkonfigurationer tillverkas på beställning. Varje skarv är hydrostatiskt testad och cykeltestad vid behov, med full materialspårbarhet från spole till färdig montering.
Alla expansionsfogar är designade och tillverkade i enlighet med internationella standarder inklusive EJMA, ASME B31.1, ASME B31.3, EN 14917 och GB/T 12777. Vi har även ISO 9001:2015 certifiering och kan leverera CE-märkta enheter för den europeiska marknaden.
Integration med rörstödsystem
Expansionsfogar specificeras nästan alltid som en del av en komplett rörledningsflexibilitetsanalys, och arbetar tillsammans med fjäderstöd och styva rörstöd för att kontrollera både rörelse och belastning. På linjer med betydande vertikal termisk tillväxt bär variabla fjäderhängare eller konstant fjäderhängare rörets vikt medan expansionsfogen absorberar den axiella och laterala förskjutningen. För system som utsätts för dynamiska händelser som vattenhammare eller seismisk belastning installeras ofta hydrauliska dämpare parallellt med expansionsfogar för att förhindra plötsliga rörelser samtidigt som de tillåter gradvis termisk förskjutning.
Vår fullständiga produktportfölj inkluderar även rörskostöd, förisolerade rörstöd för kryogena och högtemperaturledningar, och ett komplett utbud av fjäderhängare och stöd – vilket gör att kunder kan köpa expansionsfogar och tillhörande stödhårdvara från en enda tillverkare.
Expansionsfogar specificeras i praktiskt taget alla sektorer av processindustrin: kraftproduktion (termisk, kärnkraft, förnybar), olja och gas (raffinaderier, rörledningar, LNG-terminaler), vatten- och avloppsvattenrening, petrokemiska och farmaceutiska anläggningar, gruv- och mineralbearbetning, livsmedels- och dryckesproduktion, fjärrvärme och byggnaders VVS-system.
Varje expansionsfog genomgår trycktestning och dimensionsinspektion före leverans från vår 35 000 m² stora tillverkningsanläggning i Jiangsu, Kina. Vårt ingenjörsteam stödjer kunder med rörelseberäkningar, vägledning för materialval och anpassade designrecensioner. Standardledtiderna sträcker sig från två till fyra veckor beroende på storlek och komplexitet, och brådskande beställningar kan tas emot efter överenskommelse. Med mer än 14 års erfarenhet av att leverera pipelinekomponenter till över 45 länder, betjänar vi EPC-entreprenörer, ingenjörsfirmor och slutanvändare över hela världen.
Vilken typ av expansionsfog ska jag välja - metall, gummi eller tyg?
Välj baserat på tryck, temperatur och media. Metallbälgskarvar klarar högt tryck och ett brett temperaturområde och är standard för processrör. Gummifogar utmärker sig vid vibrationsdämpning och korrosionsbeständighet i vatten och mild kemisk service. Tygfogar används för kanalsystem med stor diameter, lågtryck och hög temperatur, såsom rökgas- och avgassystem.
Vilka rörelser kan en expansionsfog absorbera?
Beroende på design kan expansionsfogar absorbera axiell (kompression/förlängning), lateral (vinkelrät förskjutning) och vinkelrörelse (rotation), antingen individuellt eller i kombination. Enheter med enstaka bälg hanterar i första hand axiell rörelse, medan universal-, gångjärns- och kardankonstruktioner används för sido- och vinkelförskjutning.
Behöver jag fjäderstöd när jag installerar en expansionsfog?
I de flesta fall, ja. Expansionsfogar absorberar termisk rörelse men är inte konstruerade för att bära rörvikt. Variabla fjäderhängare eller konstant fjäderhängare stödjer egenbelastningen av röret och innehållet samtidigt som expansionsfogen kan röra sig fritt. Korrekt val av stöd är en del av en fullständig rörspänningsanalys.
Vilka standarder följer dina expansionsfogar?
Våra metallexpansionsfogar är designade enligt EJMA-standarder och överensstämmer med ASME B31.1, ASME B31.3, EN 14917 och GB/T 12777. Gummi- och tygenheter följer tillämpliga ISO-, EN- och ASTM-standarder. CE-märkning och tredjepartsbesiktning är tillgängliga på begäran.
Vad är den typiska livslängden för en expansionsfog?
Livslängden beror på temperatur, tryck, rörelsecykler, mediakorrosion och installationskvalitet. En korrekt dimensionerad och installerad metallbälgskarv håller vanligtvis 10 till 20 år vid normal industriell service. Gummi- och tygfogar har generellt kortare livslängder och anses vara utbytbara slitageartiklar. Vi kan tillhandahålla utmattningscykeldata för specifika bälgkonstruktioner på begäran.
