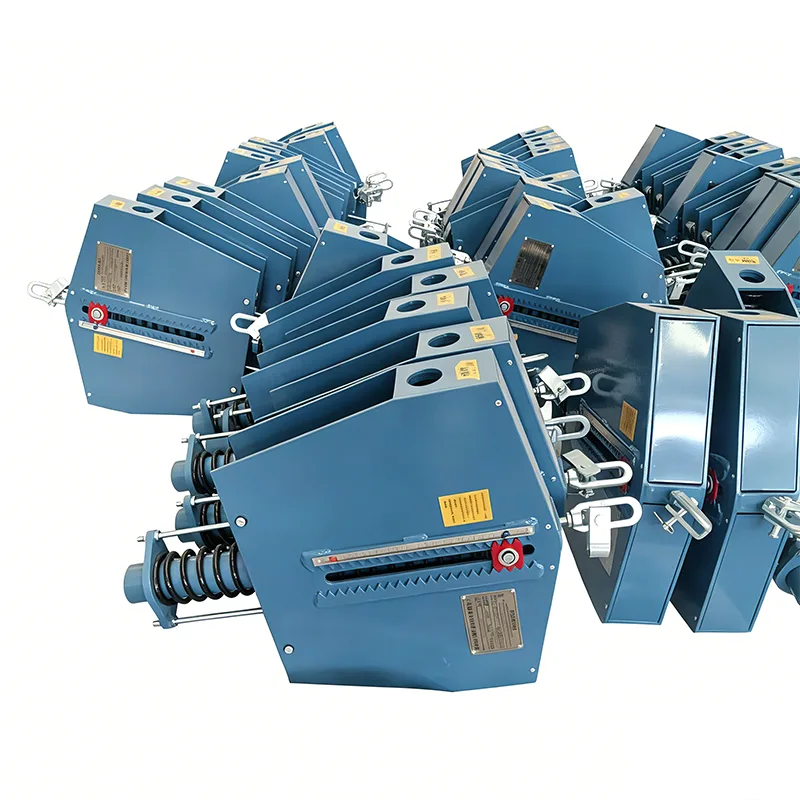

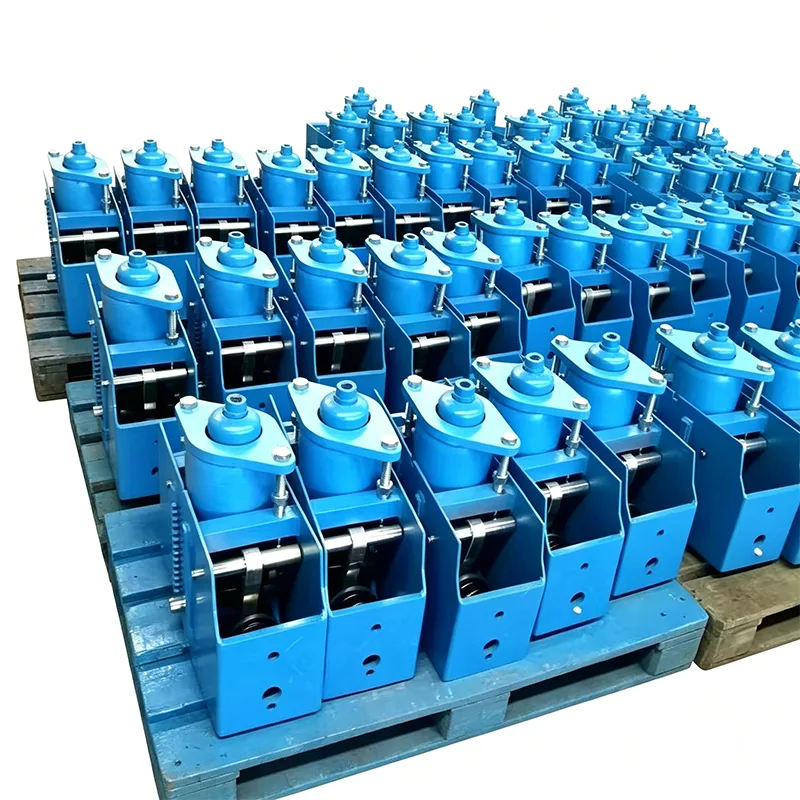

Steam Pipe Constant Spring Support

Ångledningar genererar betydande termisk förskjutning under drift och är mycket känsliga för lastvariationer. När rörledningens temperatur stiger från omgivningstemperatur till driftstemperatur kommer vertikal förskjutning som sträcker sig från flera centimeter till tiotals centimeter att inträffa. Om konventionella stödanordningar används kommer belastningen att fluktuera drastiskt tillsammans med förskjutning, vilket resulterar i rörspänningskoncentration, skador på utrustningsanslutningar och till och med rörbrott. Steam Pipe Constant Spring Support är en dedikerad supportenhet utvecklad för att lösa sådana problem. Den levererar nästan konstant stödkraft under hela deplacementrörelsen, vilket säkerställer säker och pålitlig drift av ångrörsystem.

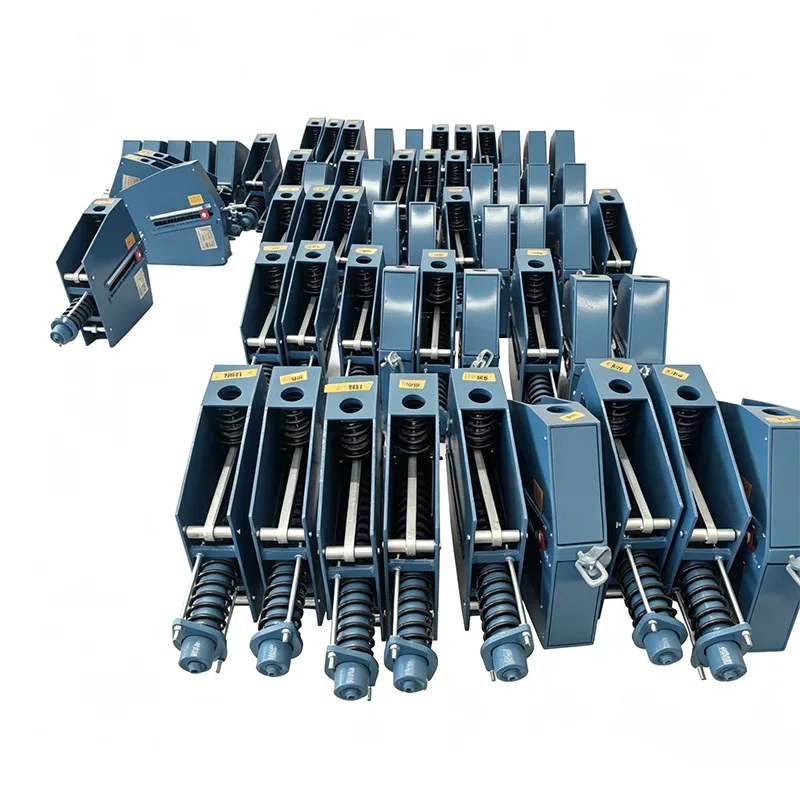

Arbetsprincip och strukturell sammansättning

Designad baserat på principen om momentbalans, omvandlar Steam Pipe Constant Spring Support fjädrarnas elastiska kraft till en stadig stödkraft via en länkmekanism. När rörledningen rör sig vertikalt kompenseras fjäderdeformationen av länksystemet för att bibehålla en stabil utgående kraft, med belastningsvariationsgraden kontrollerad inom 5 %.

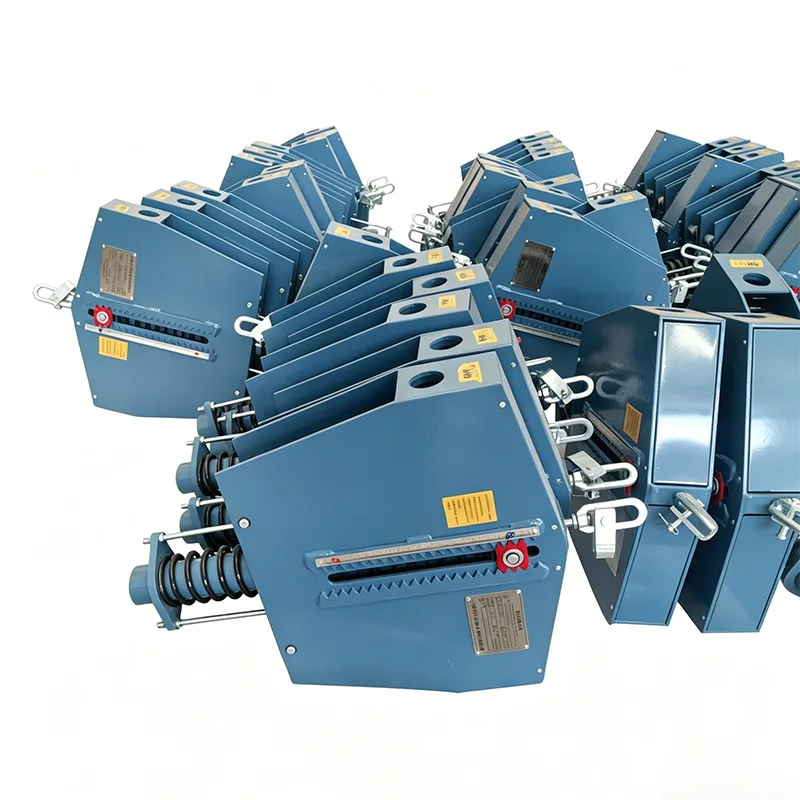

Standardprodukter består av följande kärnkomponenter:

▶  Fjädermontering: Tillverkad av höghållfast legerat fjäderstål och utsatt för flera värmebehandlingsprocesser.

▶  Momentbalansmekanism: Exakt bearbetad länkage och kamenhet.

▶  Lastjusteringsenhet: Möjliggör noggrann justering av utgående last på plats.

▶  Förskjutningsindikator: Visar tydligt den faktiska förskjutningen av rörledningar.

▶  Hölje och anslutningsenheter: Tillverkad av förstklassigt kolstål med korrosionsskyddande ytbehandling.

Produktens tekniska specifikationer

Kärntekniska funktioner

▶  Utmärkt prestanda med konstant kraft: Lastvariationsgrad ≤ 5 % över hela slaget, vilket överskrider kraven i nationella standarder.

▶  Stort deplacementområde: Maximal förskjutning når upp till 400 mm, perfekt lämpad för ångledningar med stor diameter och hög temperatur.

▶  Omfattande lasttäckning: En komplett serie lastklasser från 0,5 kN till 500 kN finns tillgängliga.

▶  Kompakt struktur: Med en optimerad rumslig design är dess totala volym 20 % mindre än traditionella konstantfjädrar.

▶  Enkel installation: Förinställd på angiven belastning före leverans, kräver endast enkel montering för idrifttagning på plats.

▶  Hög säkerhet och tillförlitlighet: Utrustad med överbelastningsskydd och färdbegränsningsanordningar för att förhindra oavsiktlig skada.

Prestandajämförelse med variabla fjäderstöd

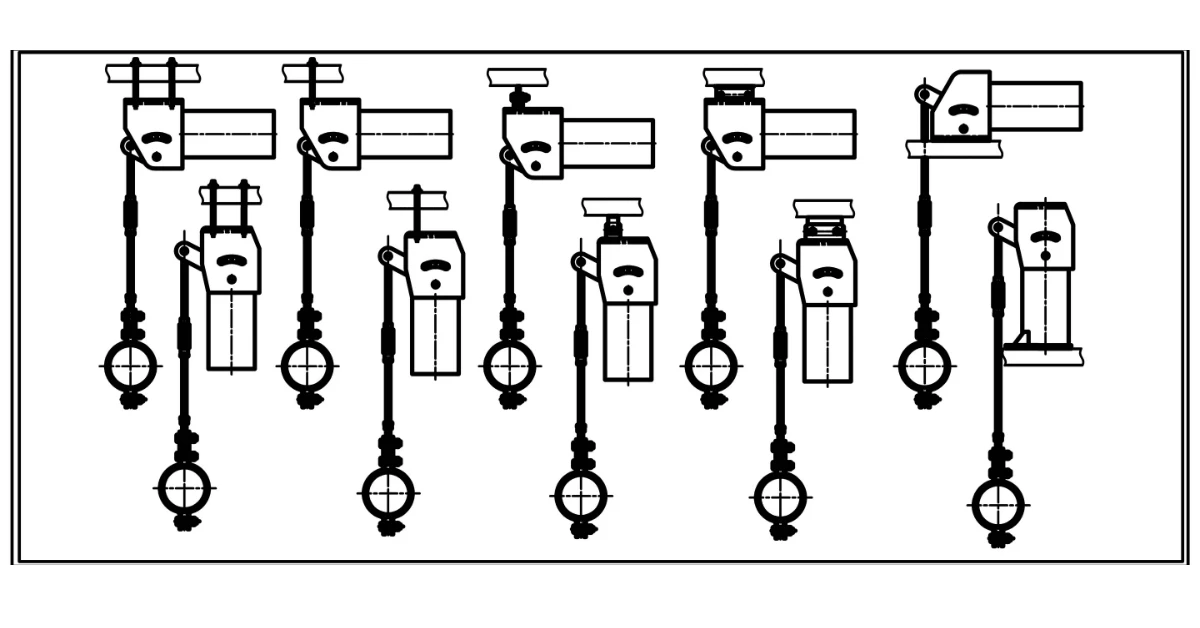

Standard tekniska parametrar

Typiska tillämpningsscenarier

Steam Pipe Constant Spring Support appliceras huvudsakligen på ångrörsystem med stor termisk förskjutning och strikta krav på laststabilitet:

▶  Huvudångledningar och återuppvärmningsångledningar i värmekraftverk

▶  Ångrörsystem i den konventionella ön med kärnkraftverk

▶  Högtemperaturledningar för ångöverföring i petroleumraffinaderier

▶  Ångkraftledningar i järn- och stålverk

▶  Högtemperaturvarmvatten- och ångledningar för centralvärme i städer

▶  Rörsystem för ångvärme i kemiska anläggningar

För ovanstående applikationer kan Variable Spring Support for Pipeline inte längre uppfylla driftskraven när rörledningens förskjutning överstiger 100 mm eller strikt kontroll över lastvariation krävs. I sådana fall är konstanta fjäderstöd obligatoriska för att garantera systemets säkerhet.

Tillverkning och kvalitetskontroll

Yangzhou Tianshun Piping har 14 års yrkeserfarenhet av att producera konstanta fjäderstöd, utrustade med kompletta produktionsanläggningar och precisionstestinstrument. Vi har implementerat ett rigoröst komplett kvalitetskontrollsystem för att säkerställa att alla produkter följer internationella standarder:

1. Inkommande råmaterialinspektion: Alla stålmaterial åtföljs av originalmaterialcertifikat och genomgår spektralanalys och mekanisk egenskapstestning.

2. Precisionsbearbetning: Nyckelkomponenter bearbetas av CNC-bearbetningscenter för att garantera hög dimensionell noggrannhet.

3.Fjäderprestandatest: Varje fjäder klarar 100 000 cykler utmattningstest och belastningskalibrering.

4. Övergripande prestandatest: Varje färdig enhet genomgår konstantkrafttestning med full slag före leverans.

5. Tredjepartsverifiering: Testrapporter utfärdade av SGS, BV, TUV och andra auktoritativa tredjepartsorganisationer finns tillgängliga på begäran.

Vårt kvalitetsledningssystem är certifierat enligt ISO 9001:2015, och alla produkter överensstämmer med internationella standarder inklusive CE och API.

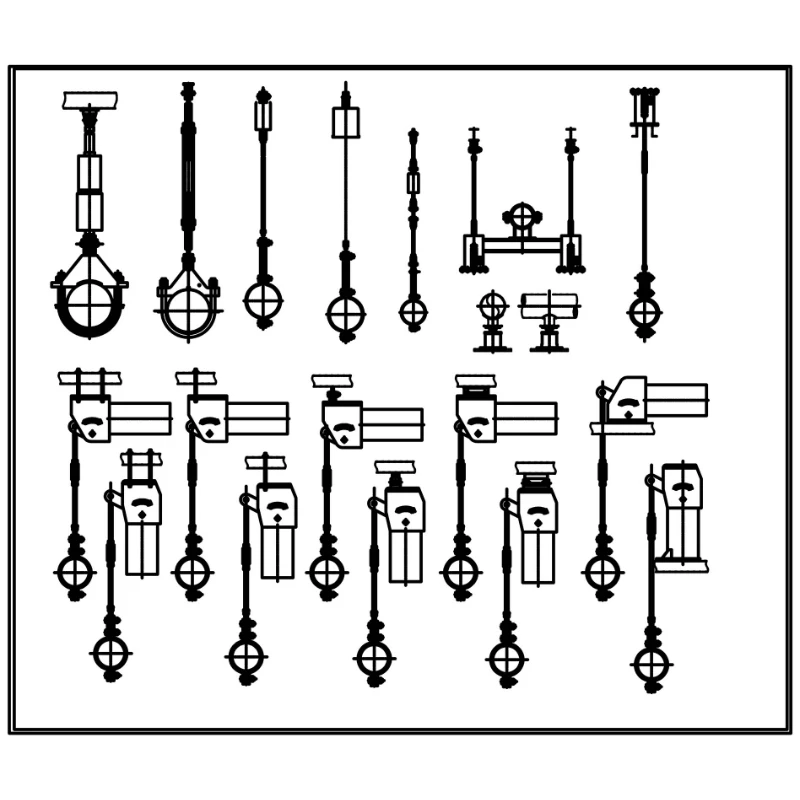

Riktlinjer för urval och stödtjänster

Rörstöd ska väljas efter rörledningsförskjutning och belastningskänslighet:Välj Variabelt fjäderstöd för rörledning om den vertikala rörledningens förskjutning är mindre än 100 mm och systemet inte är känsligt för lastfluktuationer. Välj Konstant fjäderstöd när förskjutningen överstiger 100 mm eller rörledningen har hög känslighet för lastvariationer.

Vi erbjuder ett komplett utbud av professionella stödtjänster:

▶  Gratis rörspänningsanalys och beräkning av val av hängare och stöd

▶  Design och tillverkning av icke-standardiserade konstantfjäderstöd

▶  Installationsvägledning och idrifttagningsservice på plats

▶  12 månaders garanti, med gratis reparation eller utbyte för defekta produkter inom garantiperioden

▶  Långsiktig reservdelsförsörjning och kontinuerlig teknisk support
