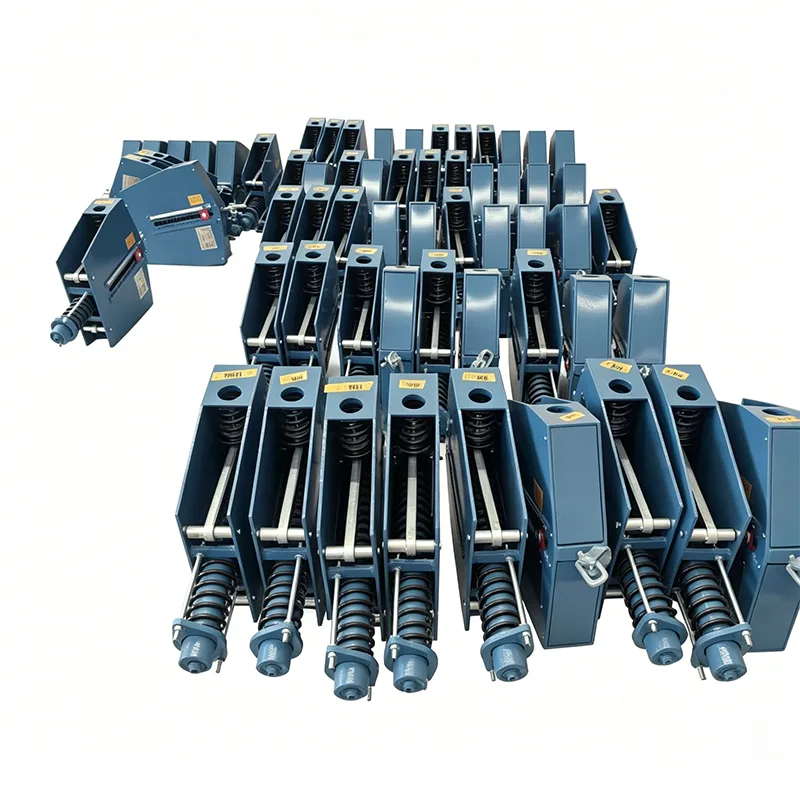

Vertikalt konstant fjäderstöd

När rörledningar upplever stora vertikala förskjutningar (över 100 mm) och är extremt känsliga för belastningsvariationer, kan belastningsvariationsgraden (≤25 %) för vanliga variabla fjäderstöd leda till överdriven rörledningsspänning, utrustningsgränssnittsskador och till och med rörledningsbrott. Det vertikala konstanta fjäderstödet ger nästan konstant stödkraft (lastvariationsgrad ≤5%) under hela arbetsslaget baserat på momentbalansprincipen, vilket helt löser utmaningen för spänningskontroll för rörledningar med stora deplacement.

Arbetsprincip

Det vertikala konstanta fjäderstödet utnyttjar den ömsesidiga balansen mellan fjäderkraften och momentet som genereras av länkmekanismen. När rörledningen rör sig upp och ner, kompenseras fjäderdeformationen exakt av kam- och länksystemet, vilket håller den utgående stödkraften stabil. Denna design eliminerar helt belastningsfluktuationer orsakade av rörledningsförskjutning, vilket skyddar rörledningar och ansluten utrustning från ytterligare påfrestningar.

Produktens tekniska specifikationer

Produktstrukturfördelning

Standarden Vertical Constant Spring Support antar en modulär design, bestående av följande oberoende komponenter för enkelt underhåll och utbyte på plats:

▶  Fjädermontering: Höghållfasta legeringsfjädrar som utsätts för stabiliseringsvärmebehandling

▶  Moment Balance Mechanism: Precisionsbearbetad kam och länksystem

▶  Belastningsjusteringsanordning: Toppbultsjustering för finjustering under drift

▶  Displacement Indication System: Tydlig skalplåt som visar rörledningens förskjutning i realtid

▶  Övre och nedre anslutningsenheter: Flera anslutningsalternativ för anpassning till olika installationsförhållanden

▶  Skyddshölje: helt sluten design för att förhindra att damm och frätande media tränger in

Kärndifferentierade fördelar

Standardspecifikation urvalstabell

Tillämpliga installationsscenarier

Det vertikala konstanta fjäderstödet är särskilt lämpligt för följande rörledningssystem som kräver vertikal installation och stor förskjutning:

▶  Huvudångledningar och återuppvärmning av ångledningar i kraftverk

▶  Högtemperatur- och högtrycksprocessrörledningar i petroleumraffinaderi och kemiska anläggningar

▶  Kryogena vätskeledningar i LNG-terminaler

▶  Rörledningar för masugnsgas och syre i stålverk

▶  Högtemperaturångledningar för stadscentralvärme

▶  Inlopp och utlopp som ansluter rörledningar till stora lagringstankar

Riktlinjer för installation och underhåll

▶  Inspektion före installation: Verifiera att produktmodellen, lasten och deformationen uppfyller designkraven och kontrollera om det finns några skador under transporten

▶  Försiktighetsåtgärder vid installation: Håll stödet vertikalt med en avvikelse som inte överstiger 1°; ta bort transportlåsanordningen efter installationen

▶  Idrifttagning före drift: Finjustera lasten enligt faktiska förhållanden på plats för att säkerställa att rörledningen är jämn

▶  Dagligt underhåll: Kontrollera förskjutningsindikatorn och anslutningsbultarnas åtdragning var sjätte månad; genomföra en omfattande inspektion årligen

▶  Ersättningscykel: Produktens livslängd kan uppgå till 15-20 år under normala arbetsförhållanden

Projektverifiering och kvalitetskontroll

Våra vertikala konstanta fjäderstöd har verifierats i många nyckelprojekt världen över, inklusive:

▶  Huvudledningssystem för ånga i ett 300 MW värmekraftverk

▶  Ett projekt för raffinering och kemisk integration på 10 miljoner ton per år

▶  Kryogent pipelineprojekt för en LNG-terminal

Alla produkter genomgår strikta kvalitetskontrollprocedurer:

▶  Inspektion av råmaterial: Varje parti stål genomgår spektralanalys och mekaniska egenskaperstestning

▶  Nyckelkomponentbearbetning: CNC-bearbetningscentra används för att säkerställa dimensionsnoggrannhet

▶  Fjäderprestandatestning: Varje fjäder genomgår 100 000 utmattningscykler

▶  Fullständig test av maskinprestanda: Varje enhet genomgår prestandatestning med konstant kraft för fullt slag

▶  Slutlig fabriksinspektion: Fullständiga kvalitetscertifieringsdokument utfärdas

Vårt kvalitetsledningssystem är certifierat enligt ISO 9001:2015, och alla produkter följer internationella standarder inklusive CE och API.

Stödtjänster

▶  Gratis tekniskt urval och rörledningsspänningsanalys

▶  Anpassade designtjänster för icke-standardiserade produkter

▶  Installationsvägledning och teknisk utbildning på plats

▶  12 månaders garantiperiod med livstids teknisk support

▶  Nödleverans av reservdelar med 48 timmars respons

För mer detaljerad information om Vertical Constant Spring Support, vänligen kontakta vårt tekniska team för professionella urvalsråd.

Vanliga frågor (FAQ)

F: Vad är skillnaden mellan vertikala och horisontella konstantfjäderstöd?

S: De största skillnaderna ligger i installationsmetod och utrymmesuppsättning. Vertikala konstantfjäderstöd installeras vertikalt och upptar mindre horisontellt utrymme, vilket gör dem lämpliga för smala rörställsområden. Horisontella konstanta fjäderstöd installeras horisontellt och upptar mer vertikalt utrymme, lämpliga för platser med tillräckligt med takhöjd.

F: Kan din Vertical Constant Spring Support få sin belastning justerad på plats?

A: Ja. Produkten är utrustad med en dedikerad lastjusteringsbult upptill, vilket möjliggör finjustering under drift av rörledningen utan avstängning. Justeringsområdet är ±10 % av märklasten.

F: Är denna produkt lämplig för lågtemperaturmiljöer?

A: Ja. Vi erbjuder speciella lågtemperaturmodeller som använder kryogent resistenta material och speciella behandlingsprocesser. De kan fungera normalt vid temperaturer så låga som -196 ℃ och är lämpliga för kryogena rörledningssystem som LNG.
