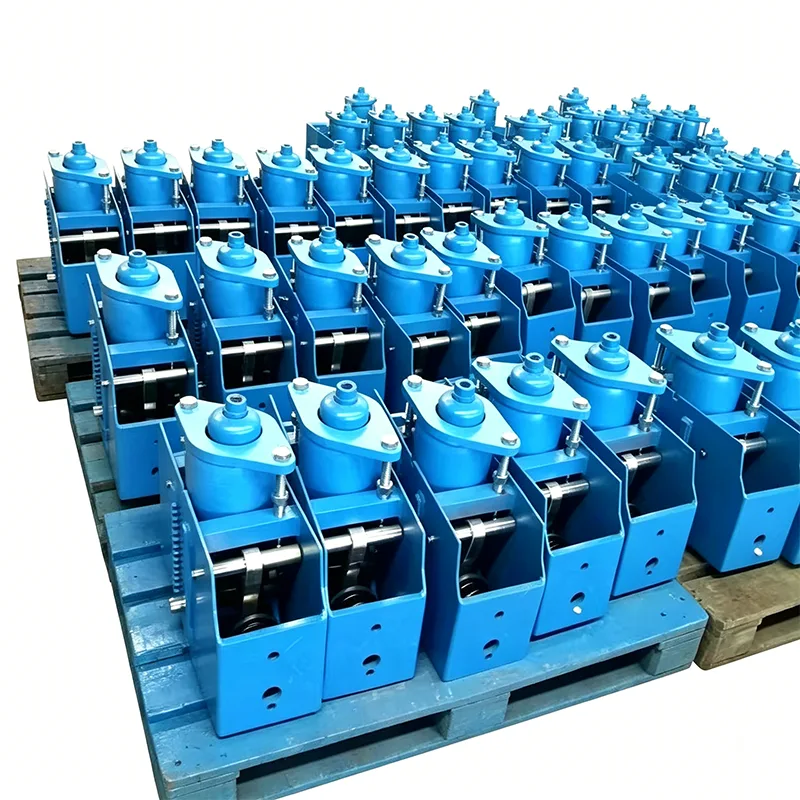

Horisontellt konstant fjäderstöd

På många industrianläggningar gör begränsat utrymme ovanför rörledningar det omöjligt att installera vertikala konstantfjäderstöd. Samtidigt kräver vissa rörledningar stöd från sidan eller under, och traditionella stödmetoder kämpar för att möta konstanta kraftkrav under stora förskjutningar. Horisontellt konstant fjäderstöd är en dedikerad produkt designad speciellt för att lösa dessa problem. Den installeras horisontellt under eller bredvid rörledningar, vilket ger en stabil stödkraft under hela arbetsslaget med en lastvariationsgrad som kontrolleras inom 5 %.

Arbetsprincip och strukturella egenskaper

Det horisontella konstanta fjäderstödet arbetar baserat på momentbalansprincipen. När rörledningen genomgår vertikal förskjutning, omvandlas fjäderns elastiska kraft till en konstant utgående kraft genom ett precisionslänkage och kammekanism. Till skillnad från vertikala stöd är dess fjädermontering anordnad horisontellt, vilket resulterar i en lägre tyngdpunkt och mer stabil drift, vilket gör den särskilt lämplig för rörledningssystem med stor belastning och stor deplacement.

Standarden horisontellt konstant fjäderstöd antar en integrerad svetsad ramstruktur, med huvudkomponenter inklusive:

▶  Horisontellt anordnad cylindrisk spiralfjäderenhet

▶  Momentbalanslänksystem med hög precision

▶  Sidomonterad lastjusteringsmekanism

▶  Begränsningsenhet för dubbla slag

▶  Indikator för visuell förskjutning

▶  Botten för nedre montering

Produktens tekniska specifikationer

Jämförelse med Vertical Constant Spring Supports

Hela seriens specifikationsparametrar

Vi tillhandahåller 6 standardserier av horisontella konstanta fjäderstöd, som täcker de allra flesta industriella applikationskrav:

Alla produkter uppfyller standarderna GB/T 17116.2-2018, ANSI/ASME B31.1 och DIN 2545.

Kärnprestandafördelar

▶  Ultrahög belastningskapacitet: Levererar en maximal stödkraft på 1000kN för att uppfylla kraven för stora rörledningar och utrustning

▶  Hög driftsstabilitet: Horisontellt arrangemang med låg tyngdpunkt ger utmärkt seismisk prestanda, som kan motstå jordbävningar i magnitud 8

▶  Säkert och bekvämt underhåll: Sidojustering och inspektion eliminerar behovet av klättringsarbete, vilket minskar säkerhetsriskerna

▶  Stark installationsanpassningsförmåga: Kan installeras på betongbalkar, stålkonstruktioner eller utrustningsfundament

▶  Brett belastningsjusteringsområde: Tillåter justering på plats inom ±15 % av den nominella belastningen

▶  Helt förseglad design: Förhindrar effektivt damm, regnvatten och frätande media från att komma in i interna mekanismer

Typiska tillämpningsfält

Horisontella konstanta fjäderstöd används ofta i följande industriella scenarier:

▶  Huvudång- och återvärmningsångledningar i stora värmekraftverk

▶  Rörledningar för vätskekracknings- och vätskekatalytiska krackningsenheter i petroleumraffinaderier

▶  Inlopps- och utloppsrörledningar för lagringstankar i stora LNG-terminaler

▶  Rörledningar för masugnsvarmluft och omvandlargasledningar i stålverk

▶  Konventionella ö-ångledningssystem i kärnkraftverk

▶  Högtemperaturvarmvattenledningar med stor diameter för centralvärme i städer

Tillverkning och kvalitetssäkring

Med 14 års erfarenhet av tillverkning av konstanta fjäderstöd, har Yangzhou Tianshun Pipeline framgångsrikt tillämpat sina horisontella konstanta fjäderstöd på mer än 350 industriprojekt över hela världen. Alla produkter genomgår strikta kvalitetskontrollprocedurer:

▶  Råmaterialkontroll: Allt fjäderstål kommer från Baosteel och Angang, där varje batch utsätts för spektralanalys och mekaniska egenskaperstestning

▶  Precisionsbearbetning: Nyckelkomponenter tillverkas med CNC-bearbetningscenter, vilket uppnår dimensionsnoggrannhet i IT7-grad

▶  Fjädertestning: Varje fjäder genomgår 3 fullständiga kompressionstester och 100 000 utmattningscykler

▶  Fullständig idrifttagning av maskinen: Varje enhet genomgår prestandatestning med konstant kraft fullt slag före leverans för att säkerställa lastvariationsgrad ≤5 %

▶  Tredjepartsinspektion: Inspektionsrapporter från internationellt auktoritativa institutioner som SGS, BV och TUV kan tillhandahållas

Vårt kvalitetsledningssystem är certifierat enligt ISO 9001:2015, och våra produkter har erhållit CE- och API-certifieringar.

Exklusiv servicesupport

▶  Gratis undersökning på plats och analys av rörledningsspänningar

▶  Anpassad design för speciella installationsutrymmen

▶  Professionella ingenjörer tillhandahåller installationsvägledning och idrifttagning på plats

▶  12 månaders garantiperiod med gratis reparation eller utbyte under garantiperioden

▶  Livstid teknisk support och reservdelsförsörjning

För mer detaljerad information om Horizontal Constant Spring Support eller tekniskt urval för ditt projekt, vänligen kontakta vårt säljteam.

Vanliga frågor (FAQ)

F: Kan horisontella konstantfjäderstöd installeras på stålkonstruktioner?

A: Ja. Vi tillhandahåller flera monteringsunderlag för att anpassas till betongfundament, stålkonstruktionsbalkar och utrustningsplattformar. För modeller med stor last kommer vi att tillhandahålla rekommendationer för fundamentdesign för att säkerställa att installationshållfastheten uppfyller kraven.

F: Kan ditt horisontella konstanta fjäderstöd användas i lågtemperaturmiljöer?

A: Ja. Vi erbjuder speciella lågtemperaturmodeller som använder 304 eller 316L rostfria stålmaterial och som har klarat lågtemperaturslagprover. De kan fungera normalt vid temperaturer så låga som -196 ℃ och är lämpliga för kryogena rörledningssystem som LNG och eten.

F: Vad är leveranstiden för dina produkter?

S: Leveranstiden för standardmodeller är 30-45 dagar, och för anpassade modeller är den 45-60 dagar beroende på komplexitet. För brådskande beställningar kan vi ordna snabb produktion med kortaste leveranstid på 20 dagar.
