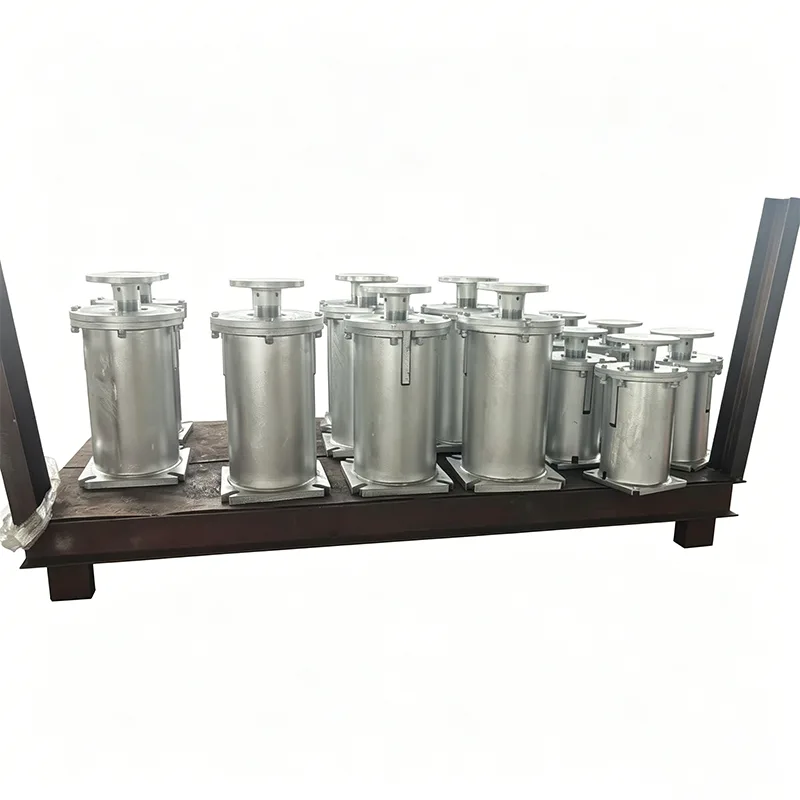

Typ F Variabel fjäderstöd

Yangzhou Tianshun Pipeline Technology Co., Ltd., grundat 2012, tillverkar ett komplett utbud av produkter i strikt överensstämmelse med standarden HG/T 20644 Variable Spring Supports and Hangers. Typ F Variable Spring Support är bastypsstödprodukten i standardserien, speciellt designad för bottenstöd av rörledningar. Den används ofta i små och medelstora rörledningssystem inom kraft-, petrokemisk, metallurgisk och andra industrier, och är en av de mest använda modellerna med variabel fjäder inom tekniken.

Produktens tekniska specifikationer

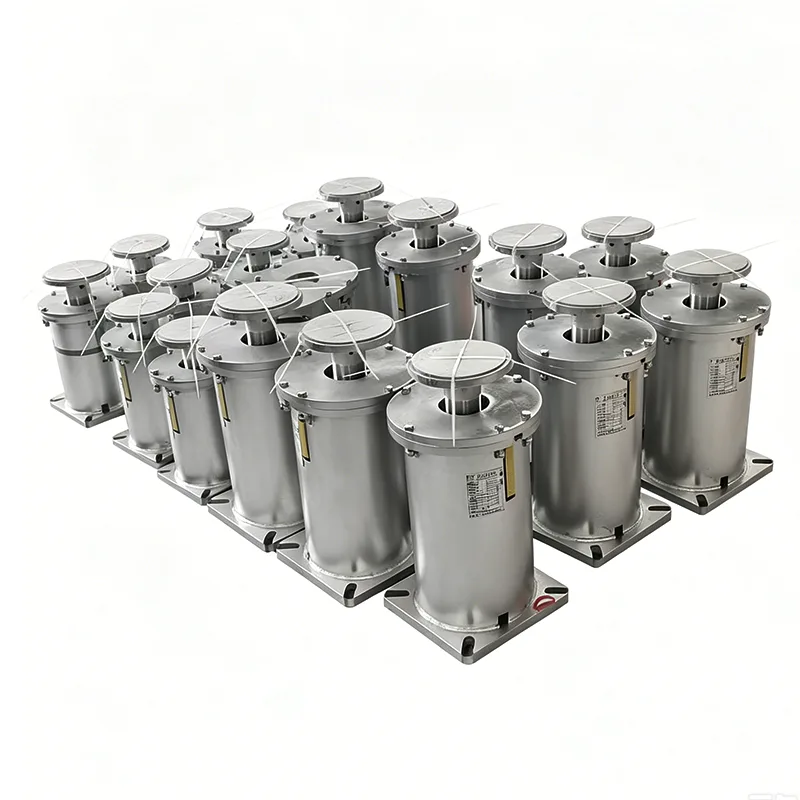

Struktur och egenskaper hos typ F-produkt

Typ F Variabel fjäderstöd antar en vertikal lådstruktur, sammansatt av följande delar:

▶  Bokplatta: Bred stödplatta, ansluten till fundamentet

▶  Fjädercylinder: Inbyggd cylindrisk spiralformad tryckfjäder

▶  Toppplatta: Lastplatta, ansluten till rörstöd

▶  Indikeringsplatta för förskjutning: Markerad med kallt och varmt läge

▶  Låsbult: Låst under transport och installation

▶  Höjdjusteringsbult: Finjustering av lasten på plats

Kärndesignfunktioner

Standard modulär design

Fullt kompatibel med HG/T 20644-standarden, utbytbar med produkter från andra tillverkare

Standardiserad last- och förskjutningsserie, bekvämt för val av designinstitut

Enade installationsmått, bekvämt för teknisk upphandling

Fabriksförinställning

Fjäder förkomprimerad enligt designbelastning, låst i kallt läge

Behöver endast ta bort låsbultar efter installation på plats för att tas i bruk

Inget behov av att justera fjäderkompressionen på plats

Kompakt struktur

Vertikal design, liten golvyta

Totalhöjd 200-400 mm, lämplig för tillfällen med begränsat utrymme

Låg tyngdpunkt, bra stabilitet

Bekvämt underhåll

Fjäderenheten kan dras ut och bytas ut separat

Tydlig förskjutningsindikering, vid inspektion

Inga slitdelar, underhållsfri design

Typ F Teknisk parameter Snabbreferenstabell

Utförandestandard: HG/T 20644-2024Belastningsförändringshastighet: ≤25% (standardkrav)Fjädermaterial: 50CrVA fjäderstål Skalmaterial: Q235BAKorrosionsbehandling: Sandblästring avrostning + epoxizinkrik primer + topplack

Detaljerad förklaring av modellkodningsregler

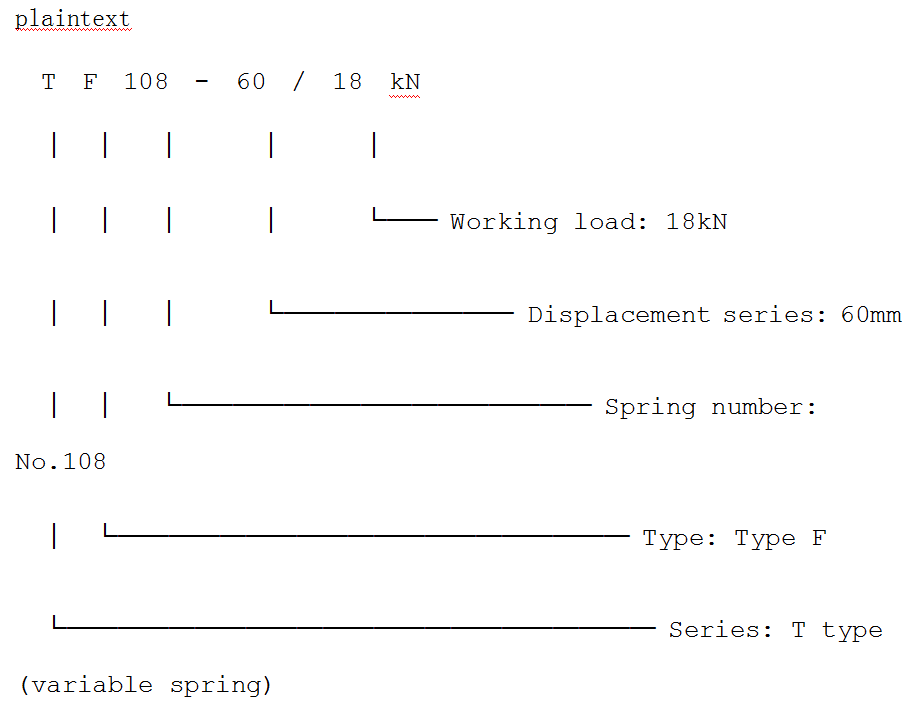

Exempel på standardmodellkodning av variabel fjäderstöd av typ F:

Nödvändiga parametrar för val:

▶  Arbetsbelastning för rörledningen (kN)

▶  Rörledningens vertikala termiska förskjutning (mm)

▶  Förskjutningsriktning (uppåt/nedåt)

▶  Korrosionsklass för miljön

Vårt professionella team kan direkt tillhandahålla exakta produktmodeller av typ F baserat på de pipelineparametrar du tillhandahåller.

Urvalsexempel (steg-för-steg-guide)

Exempel på arbetsförhållanden:

▶  Arbetsbelastning för rörledningen: 15 kN

▶  Rörledningens termiska förskjutning uppåt: 40 mm

Urvalssteg:

1. Bestäm förskjutningsserien: 40 mm förskjutning, välj 60 mm-serien (reservmarginal)

2. Beräkna belastningen i hett tillstånd: förskjutning uppåt, fjädern släpper, belastningen minskar

3. Kontrollera fjäderstyvhetstabellen: välj fjäder nr 106, styvhet 0,25kN/mm

4. Beräkna laständring: 40 mm × 0,25 kN/mm = 10 kN förändring

5. Verifiera förändringshastighet: 10kN / 15kN = 6,7 % ≤ 25 %, uppfyller kraven

Slutlig modell: TF106-60/15kN

Valet av Variable Spring Support Typ F verkar komplicerat, men följer faktiskt standarder. Vi tillhandahåller gratis urvalstjänst: du behöver bara tillhandahålla pipelineparametrar, och vi kommer att tillhandahålla korrekta modeller.

Typiska tillämpningsscenarier av typ F

Kvalitetskontroll och leverans

Produktionskvalitetskontroll

Särskild fjäderinspektion: 100 % belastningstest för varje fjäder, notera styvhetskurvan

Förkompressionsinställning: noggrant komprimerad till kallt läge enligt beställningskrav, låst

Kalibrering av förskjutningsindikering: indikatorplattans position exakt till ±1 mm

Antikorrosionsbehandling: sandblästring av kvalitet Sa2.5, beläggningstjocklek ≥80μm

Utseendekontroll: omfattande kontroll av svetsar, mått och markeringar

Leveransfördelar

Tillgängligt i lager: vanliga modeller (TF030-TF120, 30/60/90 slagvolym) i lager

Snabb leverans: lagerbeställningar skickas inom 3 dagar, specialbeställningar 7-10 dagar

Bulkpris: stegvis pris för teknisk bulkanskaffning

Komplett dokumentation: varje produktparti levereras med kvalifikationscertifikat, fjädertestrapport, installationsinstruktioner

Service och support

Fritt val: Professionella ingenjörer tillhandahåller urvalsberäkning för att säkerställa korrekt modell

Ritningsbestämmelser: Tillhandahåll standardritningar för installationsmått för att samarbeta med designen

Teknisk support: Svara på olika frågor inom installation, driftsättning och användning

Kvalitetsgaranti: 2 års produktgaranti, gratis ersättning för icke-mänsklig skada

Nödåtgärder: Tillhandahåll lösningar för problem på plats inom 24 timmar

Reservdelar: Lagerfjäder, bultar och andra slitdelar

Typ F Variable Spring Support är en standardprodukt inom den kemiska industrin, och även den mest använda variabla fjädermodellen inom tekniken. Vi har fokuserat på standardserieproduktion i 14 år, med stabil produktkvalitet och snabb leverans, och har betjänat ingenjörsprojekt i mer än 40 länder runt om i världen. Välj standardtyp F, välj tillförlitlighet och bekvämlighet.
