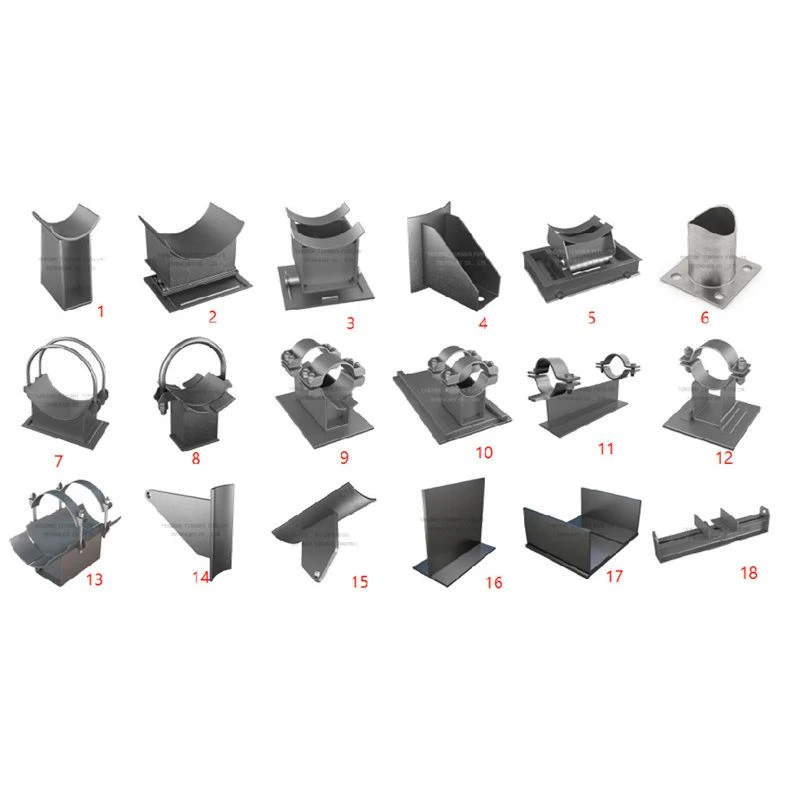

Slitstarka rörskor stöder för rörledningsbelastningsstöd och glidförskjutning

En rörsko är en av de komponenter som ingen märker förrän den inte finns där. Den sitter svetsad till botten av ett rör, sprider belastningen på en strukturell balk eller T-stolpe och tillhandahåller ofta den glidyta som låter röret röra sig axiellt under termiska cykler. PåTianshun, tillverkar vi tusentals rörskor varje år — för processlinjer, ångsamlingar, kryogena rör och allt däremellan. Efter 14 år i branschen har vi lärt oss att en väldesignad rörsko gör mer än att bara hålla vikten: den skyddar rörbeläggningen, bevarar isoleringskontinuiteten och hindrar punktbelastningar från att buckla rörväggen.

Pipe Shoes Supports är en del av det bredarerörstödfamilj, men de är tillräckligt tydliga för att motivera sin egen designuppmärksamhet. Medan en enkel klämma eller hängstång hanterar vertikal dödvikt, sköter en rörsko kontaktgränssnittet. Det gränssnittet blir snabbt komplicerat - hög friktion kan orsaka stress i röret, otillräcklig höjd kan krossa isolering och fel material kan leda till galvanisk korrosion. Vi levererar regelbundet rörskor som fungerar tillsammans medfjäderhängareovan, eller med förisolerade rörstöd på kalla ledningar där värmeisolering är kritisk.

Vi kan också tillhandahålla limmad PTFE på en stödplatta av rostfritt stål för glidapplikationer med hög belastning. Friktionskoefficienten ligger vanligtvis mellan 0,05 och 0,10 för smord PTFE, vilket är det värde som de flesta rörspänningsingenjörer använder i sin flexibilitetsanalys.

Standarder vi följer

Rörskor är tillverkade enligt samma rörstödsstandarder som vi tillämpar på hela vårt produktsortiment:

ANSI/MSS SP-58 – Material och design av rörstöd

ASME B31.3 / B31.1 – Process- och kraftledningar

EN 1090 – Tillverkning av konstruktionsstål (för CE-märkta projekt)

GB/T 17116 – Kinesisk standard för rörstöd

Vårt fabrikskvalitetssystem är ISO 9001:2015-certifierat, och vi kan leverera fullständig EN 10204 3.1-materialcertifiering för varje skoparti.

Vanliga frågor

F1: Vilken höjd ska min rörsko vara?

Skohöjden bestäms av isoleringstjockleken plus ett spel på 10–25 mm. Till exempel skulle ett rör med 100 mm mineralullsisolering vanligtvis behöva en skohöjd på 120–125 mm för att hålla isoleringen fri från stödstålet. Vi beräknar detta utifrån din rörspecifikation om du ger oss rörstorlek och isoleringsschema.

F2: När behöver jag en PTFE-glidplatta på skon, och när kan jag bara svetsa en bas av kolstål?

Om röret förväntas röra sig axiellt under termisk expansion, minskar en PTFE eller polerad rostfri glidyta friktionen och den resulterande reaktionsbelastningen på utrustningens munstycken. Fasta punkter eller ankarpunkter behöver ingen glidplatta. Din rörspänningsrapport kommer att berätta vilka stöd som glider och vilka som är fasta.

F3: Kan du leverera förisolerade rörskor för kryogen service?

Ja. Vi tillverkar skor med ett isoleringsblock av styvt skum eller cellglas som fästs i stålsadeln. Basplattan sträcker sig under isoleringen, och hela aggregatet är utformat för att förhindra kylöverföring och kondens. Dessa specificeras vanligtvis för LNG-, eten- och kylvattenledningar.

F4: Vad är din leveranstid för anpassade rörskor?

Enkla skor i kolstål utan PTFE: 12–18 dagar. Skor med bundna PTFE-kuddar eller rostfritt stål: 20–25 dagar. Skor med stor diameter för 24" eller större rör kan ta lite längre tid. Vi bekräftar det exakta schemat med din offert.

F5: Behöver du ritningar, eller kan du designa skon utifrån grundläggande data?

Båda fungerar. Om du har en vanlig skoritning, tillverkar vi exakt efter den. Om du bara har rörstorlek, isoleringstjocklek och belastning, kan vi föreslå en design för ditt godkännande - ingen ingenjörsavgift för standardkonfigurationer.

Kvalitetskontroll på varje sko

Även om en rörsko ser enkel ut, kör vi en konsekvent QC-process:

Materialkontroll mot värmetal och brukscertifikat

Dimensionell verifiering av sadelradie för att säkerställa korrekt passning på rörets OD

Svets visuell inspektion, med PT eller MT tillgänglig vid behov

Bindningsintegritetskontroll på PTFE-kuddar (tapptest och visuellt)

Slutlig dimensionskontroll — höjd, bottenplattans planhet, bulthålsavstånd

Beläggningsinspektion

Varje sko eller parti skor är märkt med ett unikt nummer som korsrefererar din supportlista. Du kan gå paketet och matcha varje bit till den isometriska utan att öppna en ritning.

Anpassningsalternativ vi hanterar ofta

Standard rörskor är en utgångspunkt för oss. Vi ändrar dem regelbundet för specifika jobb:

Förlängda bottenplattor för bredflänsbalkar

Vinklade skor för sluttande rörställ

Skor med delat skal för eftermontering på befintliga linjer utan att skära

Högtemperaturlegerade sadlar (t.ex. P11, P22) för ugns- och reformerrör

Dubbla glidplattor med sidostopp för styrda glidskor

Brandsäker skodesign med svällande beläggning eller mineralullsinsats

Ju mer information du ger oss om installationen, desto bättre kan vi skräddarsy skon för att förhindra ändringar på plats senare.

Saker vi har lärt oss från fältet

På linjer med hög temperatur, tillåt alltid rörexpansion när du placerar skosvetsen. En sko svetsad i fel position vid kall installation kan gå av stödstålet när linan värms upp.

PTFE-kuddar måste skyddas vid sandblästring och målning på plats. Vi brukar maskera dem, men en påminnelse till platspersonalen skadar aldrig.

Om skon sitter på en galvaniserad struktur är en kontaktyta av rostfritt stål eller PTFE att föredra för att undvika zinkförsprödning och ojämn korrosion.

För stora tungväggiga rör fördelar en helsadelsko belastningen bättre än en plattstångssko och minskar risken för lokal överbelastning av rörväggen. Vi kan köra en snabb beräkning om du delar rörschema och belastning.

Varför Tianshun for Pipe Shoes?

Rörskor är de obesjungna arbetshästarna i ett rörsystem, och vi behandlar dem med den respekt de förtjänar. Varje sko vi skickar är tillverkad internt från vårt eget lager av stålplåt, rör och konstruktionssektioner. Det betyder att vi kontrollerar kvaliteten från råvara till slutfärg. Det betyder också att vi kan reagera snabbt när ett projekt lägger till 50 extra skor i sista minuten.

Vi har levererat rörskor för metanolfabriker, flytande LNG-anläggningar, fjärrvärmenätverk och farmaceutiskt rena elledningar. Över 70 % av vår verksamhet kommer från återkommande beställningar eftersom våra skor passar i röret, glider när de ska och inte rostar igenom det första året.

Om ditt projekt behöver rörskor, förisolerade rörstöd eller ett komplett paket med fjäderstöd och hängare, skicka oss ditt supportschema eller standardritningar. Vi tillhandahåller en direkt offert från fabriken, konkurrenskraftiga priser och en leveranstidsplan som du kan planera runt. Ett besök på vår Yangzhou-fabrik är välkommen när som helst – du kommer att se exakt hur vi skär, svetsar och avslutar varje sko innan den går.
