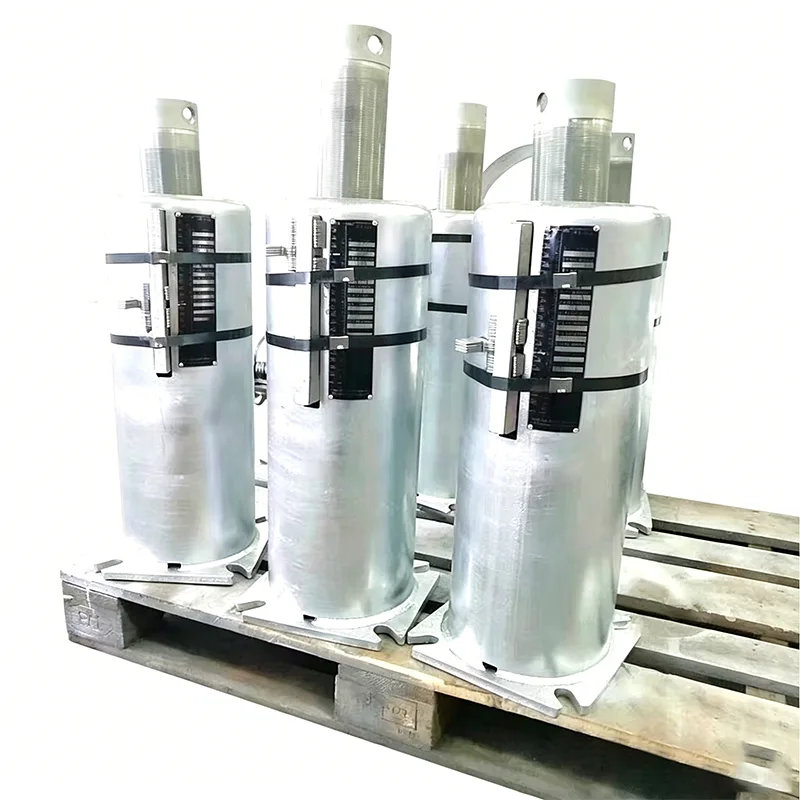

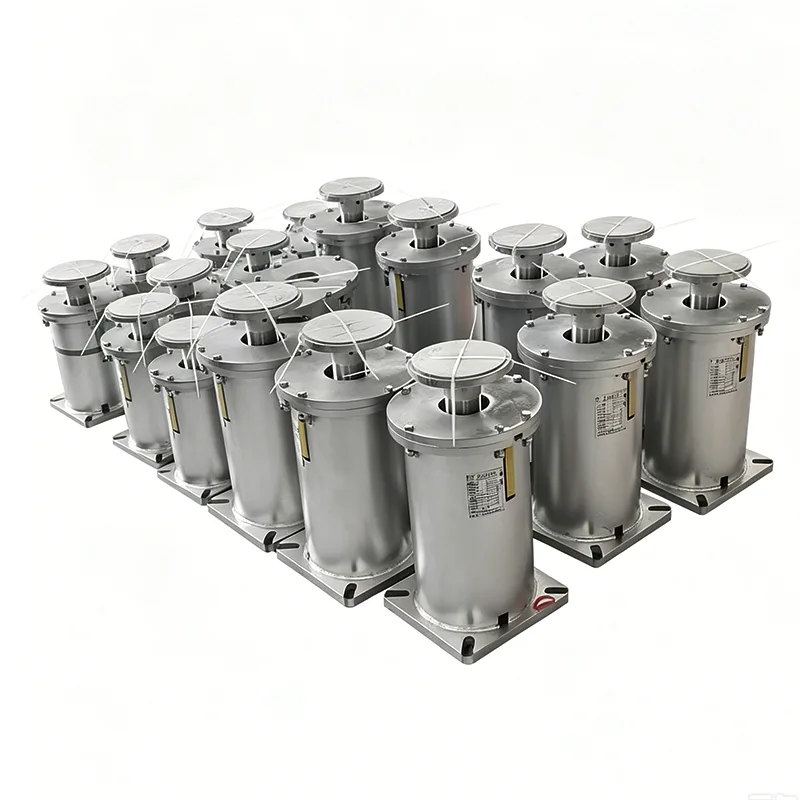

Kraftiga fjäderstöd för industriell rörledningsvärmeexpansion och lastbärande

Vi har gjort vårstöd klTianshuni 14 år nu. De är inte den fläckigaste delen av ett rörsystem, men när ett värmekraftverk startar eller en LNG-ledning kyls ner är det dessa komponenter som tyst gör det tunga lyftet. Över 70 % av våra beställningar kommer från återkommande kunder – EPC:er, ingenjörsfirmor och anläggningsägare som har provat resten och håller sig till oss. Våra fjäderstöd finns i över 45 länder, från raffinaderier i Mellanöstern till kemiska fabriker i Sydostasien.

När du anger fjäderstöd är det första riktiga beslutet mellan två typer. Om rörrörelsen är måttlig och en viss belastningsvariation är acceptabel, dåvariabla fjäderstödgöra jobbet bra och hålla nere kostnaderna. Om den anslutna utrustningen - som en ångturbin eller ett kompressormunstycke - inte kan tolerera mycket belastningsförändringar, behöver dukonstant fjäderstöd. De upprätthåller en nästan platt stödkraft över hela rörelseområdet. Våra ingenjörer hjälper dig att välja rätt typ baserat på dina stressanalysdata, inte gissningar.

Hur fjäderstöd fungerar i ett riktigt rörsystem

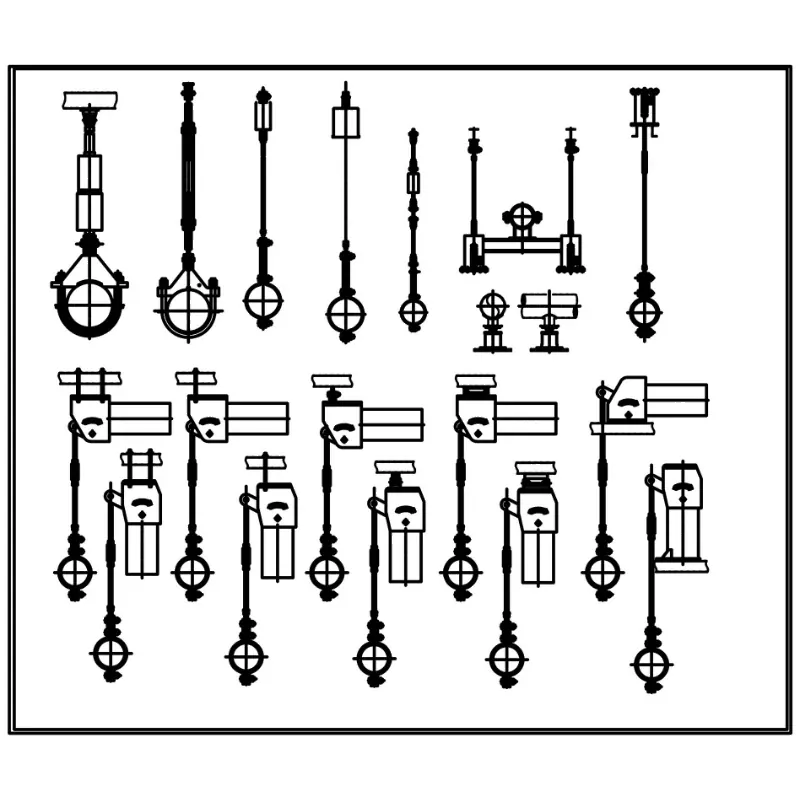

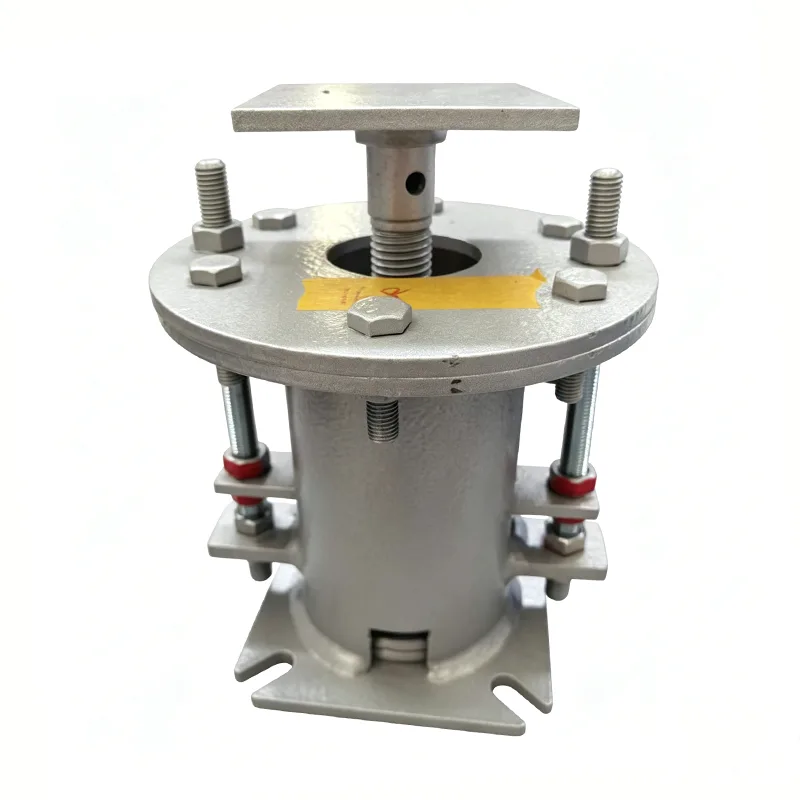

Fjäderstöd fungerar inte isolerat. De är nästan alltid en del av ett större supportarrangemang. En typisk uppställning inkluderar styva rörstöd eller rörskor för att bära vikten, medan fjäderenheten hanterar den vertikala termiska rörelsen. När du behöver stödja en kall linje kombinerar vi ofta fjäderenheten med förisolerade rörstöd för att förhindra kondens och isbildning vid stödpunkten. Många kunder kallar dessa också vid ett annat namn - fjäderhängare - speciellt när enheten är en toppmonterad hängande typ. Samma produktfamilj, bara en annan monteringsstil.

Material vi använder

Vi skär inte hörn på råvaror. Varje parti kommer med brukscertifikat, och vi delar gärna med oss ​​av fullständig spårbarhet med ditt inspektionsteam.

Allt material kommer från godkända kinesiska stålverk. Om ditt projekt kräver en specifik kvalitet, såsom duplex rostfritt eller högtemperaturlegeringar, låt oss bara veta.

Standarder vi följer

Vi tillverkar enligt följande standarder som standard och kan anpassa till andra på begäran:

ASME B31.3 – Processrörledning

ANSI/MSS SP-58 – Rörstöd och hängare

GB/T 17116 – Kinesisk standard för rörstöd

Finns även till DIN, JIS eller din projektspecifika specifikation

Vår fabrik har ISO 9001:2015-certifiering och vi producerar fullständig EN 10204 3.1-materialcertifiering med varje leverans.

Vanliga frågor som våra kunder ställer

F1: Variabel eller konstant — hur bestämmer jag mig?

Om ditt rörförskjutning inte är stort och en belastningsvariation på till exempel 10-25 % är okej, kommer ett variabelt fjäderstöd att fungera bra och kosta mindre. När den anslutna utrustningen har en strikt tillåten munstycksbelastning (typiskt på turbininlopp, kompressoranslutningar eller reaktorrör), använd ett konstant fjäderstöd. Skicka oss dina stress-isometriska data eller förskjutningsdata, så rekommenderar vi rätt modell – utan kostnad för det.

F2: Vilka lastkapaciteter och rörelseområden kan du leverera?

För variabla fjäderstöd täcker vårt standardsortiment några hundra kilogram upp till över 20 ton per enhet. Konstanta fjäderstöd kan gå långt över 30 ton för tunga linjer. Slag: vanligtvis 0–150 mm för variabla enheter och upp till 300 mm eller mer för konstanttyper. Anpassade rörelseintervall och lastinställningar är rutin för oss.

F3: Hur lång tid tar leveransen?

Lager och halvfabrikat: 20–25 dagar. Helt anpassade beställningar: 30–40 dagar. Om ditt projekt har ett snävt schema, prata med vårt säljteam tidigt – vi kan ofta omorganisera produktionstider för att möta kritiska deadlines.

F4: Hur packar du dessa för export?

Mindre enheter går in i fumigerade trälådor. Större enheter skruvas fast på stålpallar eller svetsade ramar med vattentät omslag. Vi skickar regelbundet till hamnar i Mellanöstern, Sydostasien, Europa och Sydamerika. Vi har inte haft ett enda skadeanspråk under de senaste tre åren.

F5: Kan du visa oss projektreferenser?

Ja. Vi har levererat fjäderstöd och kompletta rörupphängningspaket för kombikraftverk i Mellanöstern, nickelbearbetningsanläggningar i Indonesien, kemiska fabriker i Brasilien och konventionella ö-rörledningar i kinesiska kärnkraftsprojekt. Kontakta oss för en referenslista som matchar din bransch.

Testning före leverans

Varje vårstöd som lämnar vår Yangzhou-fabrik går igenom dessa kontroller:

Visuell och dimensionell inspektion

Fjäderfri höjd- och styvhetsprovtagning

Full-last förkomprimering och återställningstest

Kalibrering av reseskala

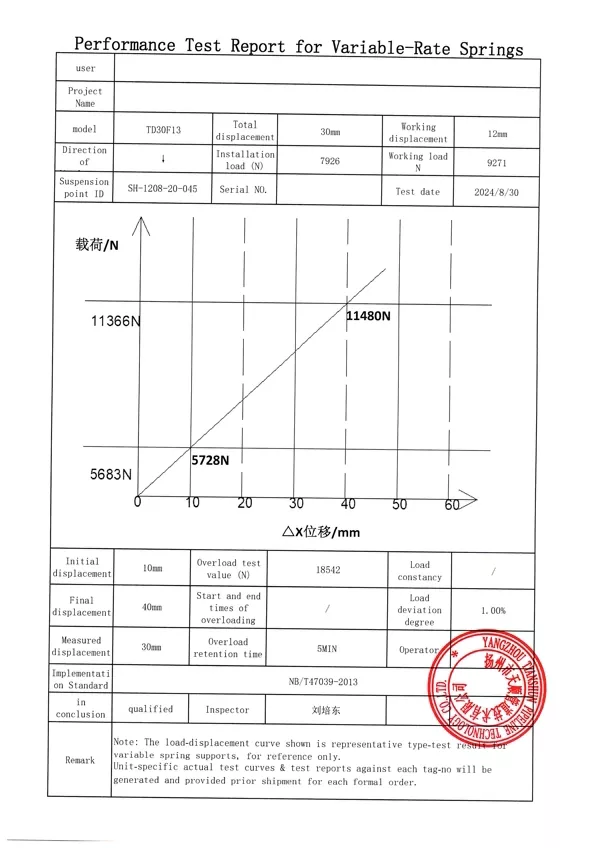

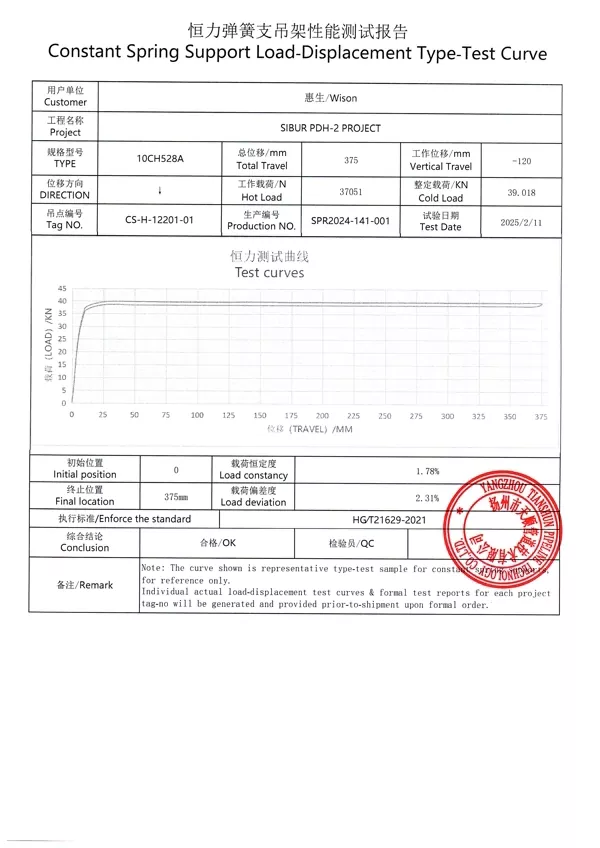

Verifiering av last vs. förskjutningskurva

Vi bifogar en testrapport och materialintyg inuti försändelsekuvertet. Tredjepartsvittnesinspektion av SGS, BV eller TÜV är tillgänglig om ditt kontrakt kräver det.

Anpassning är normen här

Ungefär hälften av våra beställningar börjar med en kundritning eller en uppsättning designvillkor, inte ett standardartikelnummer. För att få en offert behöver du bara berätta:

Monteringstyp: topphängare eller basstöd

Varm last och kall last

Förväntad rörrörelse (upp eller ner)

Anslutningsdetaljer eller egen ritning

Kvantitet

Vi tar hand om resten - specialbeläggningar, rostfri hårdvara, fjädermaterial med hög temperatur, icke-standardiserade husstorlekar, allt.

Så här ser vi det

Fjäderstöd är inte raketvetenskap, men de måste göras rätt. En välbyggd fjäderenhet kommer att sitta tyst i 15 eller 20 år. En dålig dyker upp som en sprucken svets eller en hängande linje inom månader. På Tianshun bygger vi dessa som om vi lägger dem i vår egen fabrik. Det betyder inga genvägar till material, inga hoppar över tester och inga överraskningar i sista minuten vid leverans.

Om ditt nästa projekt kräver fjäderstöd, fjäderhängare, konstant fjäderstöd eller förisolerade rörskor, skicka oss dina krav. Vi ger dig ett rimligt fabrikspris och ett tekniskt förslag som faktiskt är vettigt. Du är också välkommen att besöka vår fabrik i Yangzhou - låt oss bara veta när.
