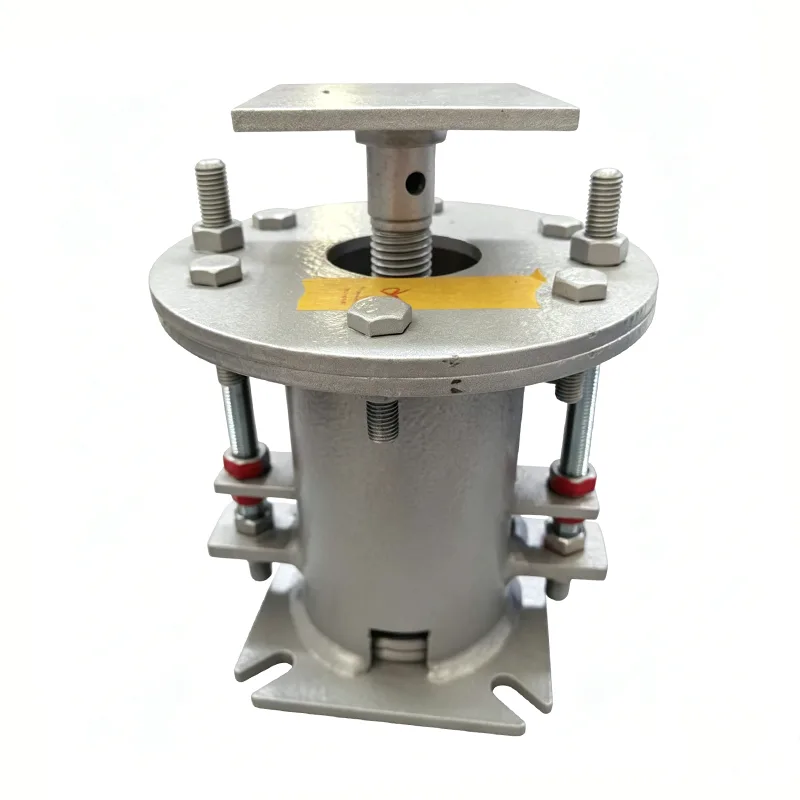

Stöd för fjäderhängare

Fjäderhängarstöd är viktiga stödkomponenter i rörsystem, designade för att bära rörets vikt, absorbera termisk förskjutning och vibrationer. Genom att förlita sig på fjädrarnas elastiska deformation kompenserar de för rörrörelser orsakade av temperaturförändringar och begränsar överdrivna vibrationer, vilket säkerställer säker och stabil drift av hela rörsystemet. Våra fjäderhängare, tillverkade av Yangzhou Tianshun Piping, är konstruerade och tillverkade i strikt överensstämmelse med internationella standarder för att möta krav på rörstöd för olika arbetsförhållanden.

Denna figur visar prestandakurvan för lastförskjutning för ett variabelt fjäderstöd/hängare, inklusive nyckelparametrar för last och förskjutning för att verifiera produktens lastbärande noggrannhet och driftsäkerhet.

Varje enhet är föremål för lastkalibrering och prestandatestning före leverans. Inställningsbelastningsavvikelsen kontrolleras inom ±5 %, i enlighet med den internationella standarden ANSI/MSS-SP-58-2018 samt NB/T47039-2013.

Produkterna uppfyller tekniska krav för kraft-, petrokemiska och andra industriella rörsystem. Enligt MSS‑SP‑58‑2018 ska den maximalt tillåtna belastningsvariationen för variabla fjäderenheter inte överstiga 25 % av driftvarm belastning inom full arbetsväg.

Last-förskjutningskurva erhållen från typprovningen av ett konstant fjäderstöd/hängare. Den horisontella axeln står för förskjutning medan den vertikala axeln representerar last. Kurvan förblir ungefär horisontell över hela arbetsrörelsen, vilket visar att stödkraften förblir väsentligen konstant när rörledningar böjs på grund av termisk expansion och sammandragning.

Detta typtest verifierar belastningskonstans, full rörelsestabilitet och driftsäkerhet hos konstantfjäderenheter. Alla produktionsenheter är föremål för lastkalibrering före leverans, med lastavvikelse kontrollerad inom ±6 % i enlighet med ANSI/MSS-SP-58-2018 och NB/T47038-2013.

Dessa produkter är tillämpliga på industriella rörsystem med stor termisk förskjutning, inklusive huvudångrörledningar och andra högtemperatur- och högtrycksrör.

Produktstruktur

Standard fjäderhängarstöd består av följande huvuddelar:

▶  Fjädermontering: Tillverkad av högkvalitativt fjäderstål, föremål för rigorös värmebehandling och belastningstester.

▶  Hölje: Kolstålsvetsad struktur med korrosionsskyddande ytbehandling.

▶  Justerskruv: Används för att justera last och höjd under installationen.

▶  Anslutningstillbehör: Inklusive lyftöglor, hängstänger och muttrar, tillgängliga för val enligt krav på plats.

▶  Deplacementindikator: Visar tydligt den faktiska rörförskjutningen för enkel installation och underhåll.

Kärnfunktioner

▶  Brett belastningsområde: Belastningsvärden från 10N till 100 000N, lämplig för de flesta industriella rörapplikationer.

▶  Överlägsen deplacementkompensation: Maximal deplacement upp till 200 mm, absorberar effektivt rörets expansion och sammandragning från temperaturvariationer.

▶  Kompakt struktur: Utrymmesbesparande design för installation i smala rörgallerior.

▶  Enkel installation och justering: Utrustad med dedikerade justeringsenheter för finjustering av lasten även under rördrift.

▶  Lång livslängd: Alla nyckelkomponenter använder premiummaterial och klarar sträng kvalitetskontroll.

Prestandafördelar

Tekniska parametrar

Applikationsfält

Fjäderhängarstöd används ofta i industrisektorer med strikta krav på rörförskjutning och vibrationer:

▶  Rörsystem för ånga och vatten för värmekraftverk och kärnkraftverk

▶  Processrör för petrokemiska anläggningar

▶  Kryogena pipelines vid LNG- och LPG-mottagningsterminaler

▶  Ugns- och kolonnrör i oljeraffinaderier

▶  Stadsnät för centralvärme

▶  Sanitetsrör för läkemedels- och livsmedelsindustrin

Produktion & Kvalitetskontroll

Vi äger avancerade produktionslinjer och komplett testutrustning för fjäderhängare. Alla produkter genomgår strikta kvalitetskontrollprocedurer:

1. Inkommande råvaruinspektion: Kemisk sammansättningsanalys och mekaniska egenskapstester för fjäderstål, stålplåtar och andra råvaror.

2. Fjädertillverkning och testning: 100 % belastningstestning och kompressionstester för varje vår.

3.Inspektion av montering: Dimensionell kontroll och belastningskalibrering för färdiga sammansättningar.

4. Provtagning före leverans: Slumpmässig inspektion i enlighet med nationella standarder för att garantera konsekvent produktkvalitet.

Anpassningstjänster

Utöver standardprodukter tillhandahåller vi skräddarsydda lösningar baserade på kundernas specifika krav:

▶  Anpassad design för fjäderhängare med speciella belastnings- och förskjutningskrav

▶  Materialval för extrema arbetsförhållanden som hög temperatur, låg temperatur och korrosiva miljöer

▶  Anpassade icke-standardiserade anslutningstyper och installationsmått

▶  Stödjer rörspänningsanalys och hängarval
