Värmeeffektiva förisolerade rörstöd för värmebevarande och snabb fältinstallation

Om du någonsin har gått förbi en kylvattenledning en fuktig dag och lagt märke till en våt fläck runt rörstödet, har du sett exakt vad ett förisolerat rörstöd är utformat för att förhindra. PåTianshun, tillverkar vi dessa stöd för kalla ledningar, kryogena rörledningar och heta processlinjer där isoleringen måste hållas kontinuerlig rakt igenom stödpunkten. Under 14 år har vi skickat dem till LNG-terminaler, fjärrkylningsanläggningar, livsmedelsbearbetningsanläggningar och var som helst annars ett kallrör och omgivande luft möts.

En vanlig rörsko eller rörstöd fungerar bra för oisolerade ledningar, men i det ögonblick du lägger till isolering skapar du ett problem: stödpunkten blir en köldbrygga. På en kall linje betyder det kondens, isbildning och så småningom korrosion. På en varm linje är det en väg för värme att läcka rakt in i konstruktionsstålet. Ett förisolerat rörstöd löser detta genom att bädda in ett styvt isoleringsblock inuti själva stödskon - röret förblir isolerat, lasten bärs och daggpunkten stannar där den hör hemma.

Förisolerade rörstöd är inte bara isolering med ett metallfäste runt dem. De är bärande konstruktionselement och de måste klara samma vikt, rörelser och enstaka stötbelastningar som alla rörskor. På vertikala sträckor där linan också behöver absorbera termisk rörelse, levererar vi dem ofta bredvidfjäderhängareellervariabla fjäderstöd. På långa horisontella ställningar fungerar de tillsammans med konstanta fjäderstöd vid kritiska kopplingspunkter, vilket säkerställer att det kalla röret är fullt stöd och helt isolerat överallt.

Standarder vi tillverkar efter

ANSI/MSS SP-58 – Rörstöd och hängare

ASME B31.3 och B31.1 – Process and Power Piping

EN 13480 – Metalliska industrirör (i tillämpliga fall)

GB/T 17116 – Kinesisk standard för rörstöd

Vårt fabrikskvalitetssystem är certifierat enligt ISO 9001:2015, och vi tillhandahåller full materialspårbarhet vid varje beställning. För LNG och kryogena projekt kan vi även inkludera certifikat för stöttest vid låg temperatur för stålkomponenterna.

Vanliga frågor

F1: Hur vet jag vilken isoleringstjocklek jag behöver?

Isoleringstjockleken på stödet bör matcha rörets isoleringstjocklek, eller vara något mindre (men inte mycket) för att undvika att skapa ett gap. Om ditt rör har 80 mm skumglas kommer vi att lägga minst 70–80 mm isolering inuti skon. Det exakta antalet beror på kravet på värmeledningsförmåga och risken för ytkondensering. Skicka oss din isoleringsspecifikation så matchar vi den.

F2: Kan förisolerade rörstöd hantera varma ledningar, eller är de bara för kyla?

Både. De förhindrar värmeförlust på ång- och hetoljeledningar lika bra som de förhindrar kondens på kalla ledningar. För högtemperaturapplikationer över 200°C väljer vi isoleringsmaterial som mineralull eller kalciumsilikat som inte bryts ned vid förhöjda temperaturer.

F3: Är dessa stöd fältsvetsbara eller kommer de som en komplett enhet?

Våra förisolerade stöd levereras vanligtvis som en komplett enhet redo att svetsas eller klämmas fast på röret. Isoleringsblocket är förbunden i stålsadeln och ångspärren är fabriksförseglad. Detta sparar en enorm mängd fältarbete jämfört med att bygga upp en isoleringsbox runt en standardsko på plats.

F4: Kan du designa ett glidande förisolerat rörstöd?

Ja. Vi fäster en PTFE glidplatta på undersidan av basplattan, eller tillhandahåller en polerad yta av rostfritt stål. Detta låter röret röra sig axiellt samtidigt som det förblir helt isolerat. Vi erbjuder också styrda versioner med laterala stopp, designade för dina krav på rörspänningsrörelser.

F5: Hur skickar du dessa utan att skada isoleringen?

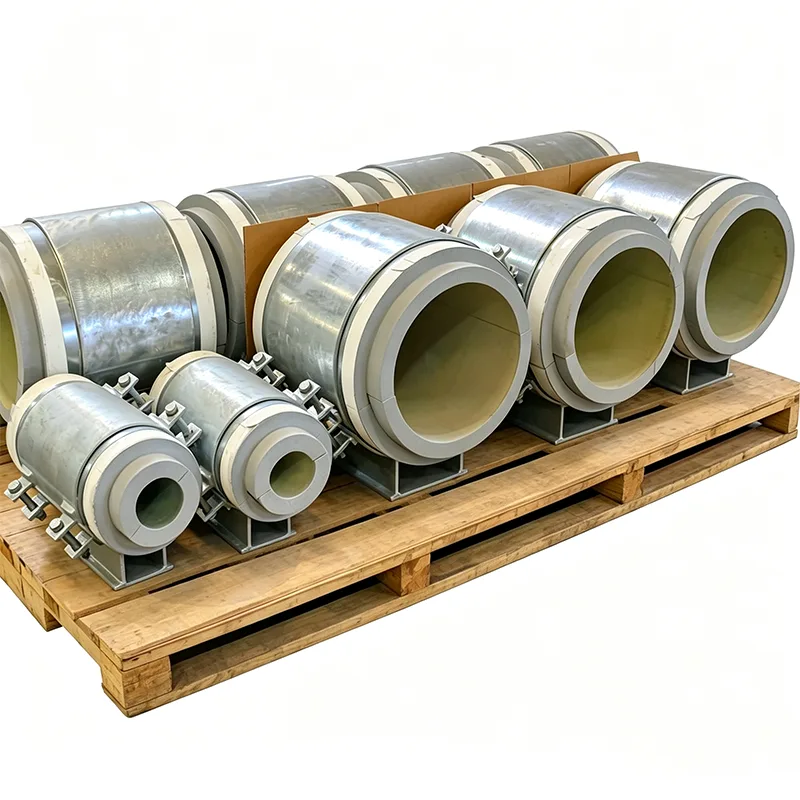

Isoleringsblocket är försänkt inuti stålsadeln och skyddas av bottenplattan. Vi lägger även till tillfälligt kantskydd och packar varje stöd i en trälåda eller på en pall med skumstoppning runt isoleringen. Vi har skickat tusentals av dessa till Mellanöstern och Sydostasien, och kondensskadad isolering är inget problem vi ser.

Testning och kvalitetssäkring

Varje förisolerat rörstöd går igenom kontroller som går utöver en dimensionell inspektion:

Tryckhållfasthetsverifiering av isoleringssatsen

Vattenabsorptionstest för skum med slutna celler (enligt ASTM C272 eller liknande)

Bindningsintegritet mellan isolering och stålsadel (visuellt och mekaniskt gängtest)

Dimensionell kontroll av sadelradien, basens planhet och bulthålsinriktning

Kontinuitetsinspektion av ångspärren

Bärande test vid full montering för kritiska eller prototypbeställningar

Dokumentationen inkluderar materialcertifikat för stål och isolering, en testsammanfattning och en fotojournal över varje märkt stöd före packning.

Anpassning vi tillhandahåller

Förisolerade rörstöd är nästan alltid anpassade. Några av varianterna vi har tillverkat:

Överdimensionerade sadlar för LNG-rör med stor diameter (upp till 60")

Vertikala stigarstöd med integrerat isoleringsblock

Förisolerade stöd av ankartyp för fasta punkter

Brandbeständig isolering (mineralull eller svällande belagt skum) för brandklassade zoner

Sadel och hårdvara i rostfritt stål för kust- eller offshoreinstallationer

Design med delat skal för eftermontering på befintliga strömförande linjer utan att skära

Du behöver inte montera din isolering runt vårt stöd. Vi bygger stödet kring din isolering.

Saker vi har lärt oss av riktiga installationer

Tänk alltid på ångspärren. På kalla linjer kommer fukt att leta sig in i isoleringsblocket om tätningen inte är perfekt, och när isoleringen väl är våt sjunker dess termiska prestanda från en klippa. Vi är extra noga med kanttätning och vi rekommenderar platsteamet att inspektera barriären före och efter svetsning.

I vertikala rör kan ett förisolerat rörstöd behöva ett annat lastöverföringsarrangemang än ett horisontellt. Isoleringsblocket bär hela vikten i kompression för horisontella linjer, men för vertikala linjer behöver stödet ofta en stålskjuvkrage som greppar genom isoleringen. Vi kan ta med detta i designen.

Om röret kommer att hydrotestas, tänk på att röret kommer att ha omgivningstemperatur under testet och kan svettas. Det är normalt, men det är också första gången många webbplatsteam ser kondens vid supporten. En notering i installationsmanualen som förklarar detta kan spara många onödiga frågor.

Vid beställning, ge oss rörschema, isoleringstyp och tjocklek samt designrörelsen (om glidning). Dessa tre datapunkter låter oss föreslå en tekniskt sund design i det första citatet, utan fram och tillbaka.

Varför Tianshun för förisolerade rörstöd?

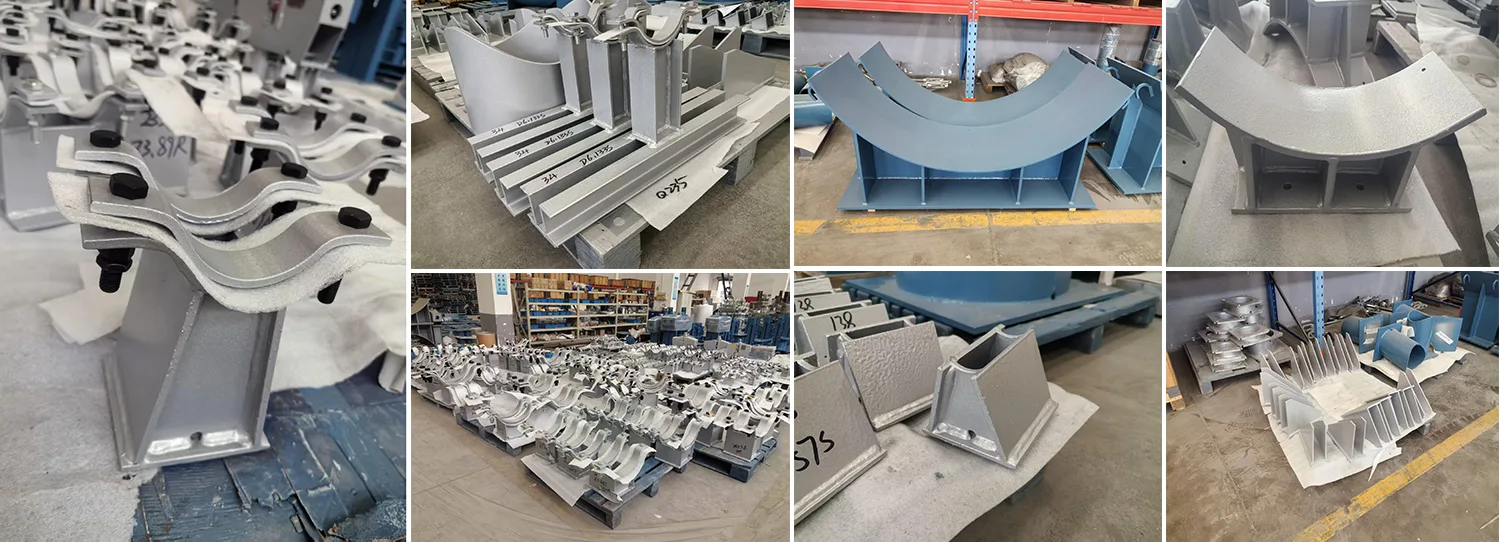

Ett förisolerat rörstöd sitter i skärningspunkten mellan konstruktion och termisk design. Få endera delen fel, och stödet misslyckas antingen mekaniskt eller suger upp fukt och slutar isolera. Vi har fått båda delarna rätt i 14 år, och vår fabrik i Yangzhou har en produktionslinje inrättad för att bygga dessa effektivt – från att kapa stålsadeln till att limma isoleringen och täta ångspärren.

Över 70 % av våra beställningar kommer från kunder som testat oss en gång och hela tiden kommit tillbaka. Vi levererar förisolerade stöd globalt, ofta tillsammans med våra rörstöd, fjäderhängare och konstanta fjäderstöd så att hela rörstödspaketet kommer ihop, märkta och redo för installation.

Om ditt nästa projekt har kalla ledningar, kryogena ledningar eller isolerade varma ledningar som behöver ordentlig termisk isolering vid stödpunkterna, skicka oss din isoleringsspecifikation och rörstödslista. Vi tar fram en fabriksdirekt offert med ett tydligt leveransschema. Som alltid är du välkommen att besöka vår fabrik och se hur vi bygger och testar dessa stöd innan de skickas.
