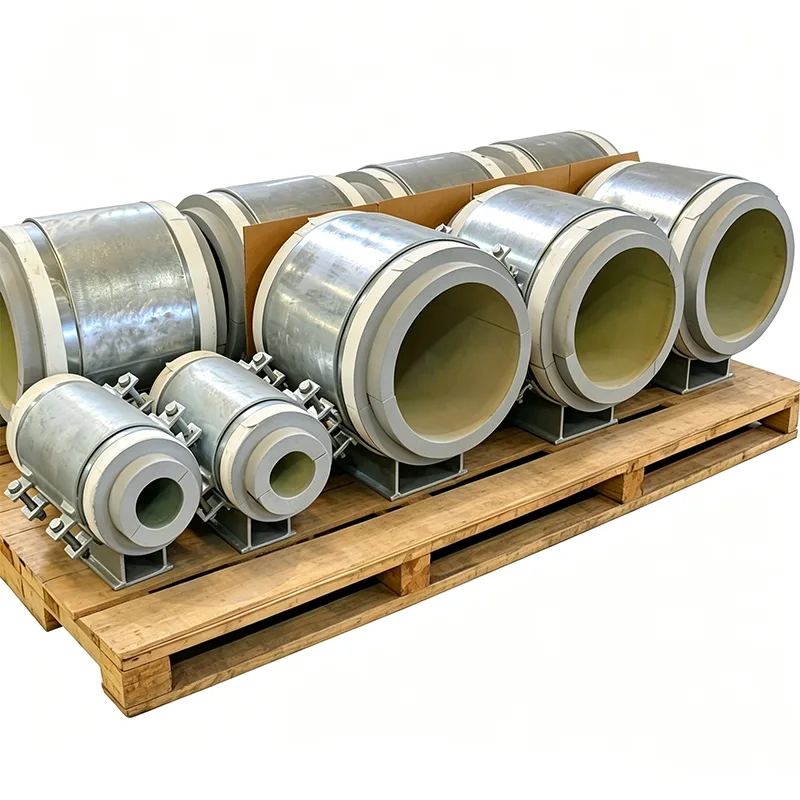

Förisolerade rörstöd för olja och gas

Olje- och gasledningar flyttar mer än bara produkt. De flyttar vaxbenägen råolja som måste hålla sig över sin flytpunkt, våt gas som kan bilda frätande hydrater på en kall plats och högtryckskondensat som cirkulerar genom snabba temperatursvängningar. I dessa tjänster är ett oisolerat rörstöd mer än ett energiläckage – det är en processsäkerhetsrisk och en utgångspunkt för korrosion. Ett korrekt förisolerat stöd eliminerar köldbryggan, integrerar ett ångtätt hölje och anländer på plats som en belastningstestad enhet. Ingen fälttillverkad isolering. Inga gissningar.

Yangzhou Tianshun har levererat förisolerade stöd för uppströms, mittströms och nedströms olje- och gasprojekt sedan 2012. Våra enheter är för närvarande i drift på ökenproduktionsgrenrör, offshore-plattformsstigare och raffinaderiångspårningslinjer i över 45 länder. Vi bygger dem för att hantera de specifika utmaningar som skiljer olje- och gasledningar åt: sura servicematerial, överlevnadsförmåga för jetbränder och isolering som inte bryts ned när kolväten tränger in i dem.

Material valda för sura och korrosiva miljöer

I en olje- och gasanläggning kan stödstålet utsättas för H₂S, klorider och saltladdad luft - ibland alla tre samtidigt. Vi tar inga chanser med materialval. För sura servicetillämpningar köper vi kolstålplattor och sektioner som är HIC-testade (väteinducerad sprickbildning) enligt NACE TM0284, och det färdiga stödet kan levereras i full överensstämmelse med NACE MR0175 / ISO 15156. Där klorider är det främsta problemet — offshore-stål, stödjer vi stålkroppar och stål31 för ytbeläggningar utan stål31. A4-80 bultning, tar bort galvanisk korrosionsrisk.

Själva isoleringsblocket har slutna celler för att motstå absorption av kolväten. För linjer som transporterar råolja, kondensat eller eldningsolja undviker vi material med öppna celler som skulle suga upp olja och förlora termisk prestanda. Cellglas och PIR med hög densitet är våra standardval, testade för kemisk kompatibilitet med den förväntade spillexponeringen.

Att hålla värmen där processen behöver den

Förisolerade rörstöd för olja och gas går inte alltid vid ångtemperatur, men de värms ofta upp eller spåras för att hålla innehållet flytande. Ett stöd som tillåter värme att strömma ut vid en punkt kan orsaka lokal kylning som leder till vaxavlagring, hydratbildning eller viskositetsökning. Våra förisolerade stöd använder ett bärande isoleringsblock som valts för den specifika designtemperaturen:

Minus noll till 85°C: PIR med hög densitet för gasbearbetning av kylboxar, LPG-lagring och kylt vatten till gasdehydreringsenheter.

Upp till 140°C: PIR med förhöjd temperaturklassificering för spårade råoljelinjer och heta oljesystem.

Upp till 400°C: kalciumsilikat för ångspårade bitumenlinjer, termiska oljevärmare och raffinaderiprocessrör.

Blocktjockleken matchar rörisoleringsspecifikationen exakt, och tryckhållfastheten kontrolleras mot den fulla hydrotestbelastningen – eftersom ett block som krossas under driftsättningen inte isolerar någonting.

Brandskydd som köper tid

På en offshore-plattform eller i en gasanläggning tar en stödenhet som kollapsar under en brand bort begränsningar från röret, vilket potentiellt kan leda till ett brott och eskalering. Vi kan integrera passivt brandskydd direkt i det förisolerade stödet: en svällande eller endotermisk matta är bunden till stålbasen och sidoväggarna under beklädnaden, och enheten kan certifieras för att bibehålla lastbärande integritet under en definierad period under jetbrand (ISO 22899) eller cellulosabrand (ISO 834) exponering. Detta gör stödet till en del av säkerhetssystemet, inte bara en energibesparande komponent.

Fabriksintegrerad ångspärr eliminerar CUI-risker

Korrosion under isolering är den enskilt dyraste inspektionen och reparationen på många olje- och gasanläggningar. Det börjar nästan alltid vid en stödgenomföring där ångspärren är handskuren och tätad med tejp som tappar vidhäftning efter några somrar. Våra stöd kommer med en genomgående metalltätningskrage som är fabrikssvetsad på stödkroppen. Platspersonalen kör rörisoleringsmanteln rakt på denna krage och tätar den med ett specificerat lim eller kompressionsband. Resultatet är en ångtät övergång som kan inspekteras visuellt från utsidan - och som inte öppnar sig två år senare.

Dokumentation redo för alla revisorer

Varje förisolerat rörstöd för olja och gas som vi levererar till ett olje- och gasprojekt inkluderar:

EN 10204 Typ 3.1 materialcertifikat med HIC-testresultat där sur service specificeras.

Datablad för isoleringsblock med tryckhållfasthet, värmeledningsförmåga och brandklassificering.

NDT-rapporter för eventuella svetsar, inklusive PT/MT och röntgen om så önskas.

Slutlig måttbesiktning och lastprovningscertifikat.

CE-märkning och prestandadeklaration enligt EU 305/2011 där tillämpligt.

Typiska applikationer för olja och gas

Brunnshuvudproduktionsgrenrör och uppsamlingslinjer (onshore och offshore)

Gasdehydrering och avlägsnande av sur gas

LPG och NGL lagring och överföringsrör

Raffinaderiprocessenheter: rådestillation, hydrokrackning, reformering

Bitumen- och tungoljeuppvärmda ledningar

Offshoreplattformar och FPSO-processmoduler

Varför Tianshun för olje- och gasförisolerade stöd?

Vi förstår att en olje- och gasspecifikation är tät med materialkrav, NACE-överensstämmelseklausuler och brandskyddskrav. Våra ingenjörer läser dessa specifikationer rad för rad innan de producerar en enda ritning. Vi kan referera till din rörklass, isoleringsstandard och konstruktionsbelastning för att leverera en enda enhet som kontrollerar varje låda – och vi backar upp den med dokumentationen för att bevisa det. Över 70 % av våra kunder kommer tillbaka för nästa projekt, vilket är det starkaste vittnesbördet vi kan erbjuda.

FAQ

F: Kan dina stöd användas i sura servicemiljöer?

A: Ja. Vi levererar stöd med HIC-testat stål och överensstämmelse med NACE MR0175/ISO 15156 för applikationer med sur gas och råolja.

F: Erbjuder ni brandklassade versioner?

A: Ja. Vi kan integrera passivt brandskydd klassat för jetbrand (H-60 eller J-60) eller cellulosabrand, vilket bibehåller lastbärande integritet under den klassificerade perioden.

F: Hur förhindrar du att isolering absorberar olja eller kemikalier?

S: Vi använder material med slutna celler som cellglas eller PIR som motstår absorption av flytande kolväten. Isolering med öppna celler är aldrig specificerad för olja och gas utan skyddsbarriär.

F: Klarar stöden de höga punktbelastningarna från tunga rör?

A: Absolut. Vi beräknar lagertrycket under både drift- och hydrotestförhållanden och väljer isoleringsblockskvalitet därefter.
