Artikelsammanfattning:Ett pålitligt stödsystem är viktigt för industriella rörledningar som utsätts för termisk expansion, sammandragning, vibrationer och förändrade driftsbelastningar. AVariabelt fjäderstöd för rörledningger kontrollerad vertikal rörelse samtidigt som den kontinuerligt stödjer rörledningen. Med professionell tillverkningserfarenhet,Tianshunlevererar standardiserade och skräddarsydda lösningar för variabel fjäderstöd för kraftverk, petrokemiska anläggningar, olje- och gassystem, kemiska anläggningar, vattenreningsprojekt och andra krävande industriella applikationer.
Innehållsförteckning
- Vad är ett variabelt fjäderstöd för rörledning?
- Varför behövs variabel fjäderstöd i industriella rörledningar?
- Hur fungerar ett variabelt fjäderstöd?
- Vilka är de viktigaste tekniska specifikationerna?
- Vilka är huvudkomponenterna?
- Vilka är de viktigaste fördelarna?
- Var används variabel fjäderstöd?
- Hur ska du välja rätt variabel fjäderstöd?
- Hur påverkar tillverkningskvalitet prestanda?
- Hur jämför det med andra rörstöd?
- Vanliga frågor

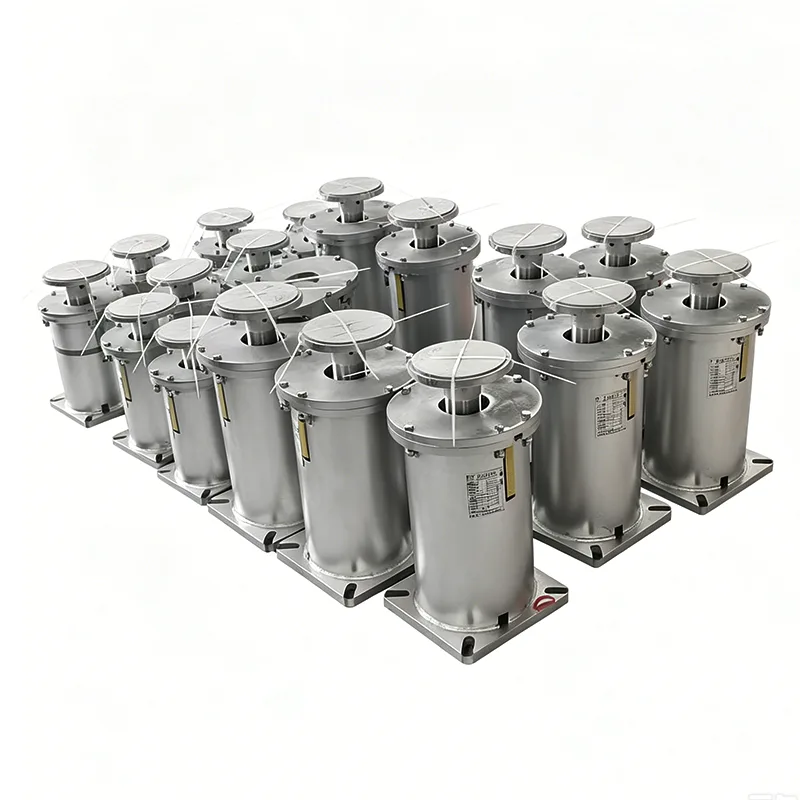

Vad är ett variabelt fjäderstöd för rörledning?
A Variabelt fjäderstöd för rörledningär ett elastiskt mekaniskt stöd utformat för att bära rörledningsbelastningar samtidigt som det tillåter kontrollerad vertikal rörelse. Till skillnad från ett styvt stöd, som begränsar rörelsen, använder ett variabelt fjäderstöd fjäderns avböjningsegenskaper för att hantera förändringar i rörledningens position.
Industriella rör kan röra sig avsevärt när driftstemperaturerna ändras. Ångledningar, matarvattensystem, processrörledningar, kondensatledningar och andra högtemperatursystem kan expandera under drift och dra ihop sig efter avstängning. Om denna rörelse inte hanteras korrekt kan alltför stora krafter överföras till rör, ventiler, flänsar, utrustningsmunstycken och strukturella anslutningar.
Ett korrekt valt fjäderstöd hjälper till att fördela dessa krafter samtidigt som en förutsägbar stödbelastning bibehålls. Tianshuns produktsortiment inkluderar standard- och skräddarsydda konfigurationer utformade för olika lastkapaciteter, resekrav, installationsförhållanden och industriella miljöer.
Varför behövs variabel fjäderstöd i industriella rörledningar?
Rörledningsstöd är inte bara en fråga om att hålla ett rör på plats. Ett korrekt konstruerat stödsystem måste klara vikt, termisk rörelse, vibrationer och driftsförhållanden utan att skapa överdriven sekundär stress.
Variabla fjäderstöd är särskilt användbara när en rörledning behöver vertikal förskjutningskompensation men inte kräver den extremt låga belastningsvariationen som är förknippad med ett konstant fjäderstöd.
- Termisk expansionskompensation:Tillåter kontrollerad vertikal rörelse när rörledningens temperatur ändras.
- Lastfördelning:Ger kontinuerligt stöd för pipelines och tillhörande komponenter.
- Stressreducering:Hjälper till att minska överdrivna krafter som överförs till ansluten utrustning.
- Vibrationshantering:Ger en elastisk stödmekanism för drift av rörsystem.
- Utrustningsskydd:Hjälper till att minska risken för överbelastning vid känsliga anslutningspunkter.
- Installationsflexibilitet:Olika konfigurationer kan väljas enligt projektkrav.
För tekniska projekt bör stödet alltid väljas baserat på faktisk rörledningsvikt, rörelse, driftstemperatur, installationsposition och strukturella förhållanden snarare än att bara välja ett stöd baserat på rördiameter.
Hur fungerar ett variabelt fjäderstöd?
Funktionsprincipen för ett variabelt fjäderstöd baseras på förhållandet mellan fjäderböjning och pålagd belastning. Rent praktiskt genererar fjädern en stödkraft som förändras när rörledningen rör sig vertikalt.
När rörledningen rör sig nedåt komprimeras fjädern ytterligare och stödkraften ökar. När rörledningen rör sig uppåt minskar fjäderkompressionen och stödkraften minskar på motsvarande sätt. Denna kontrollerade förändring gör att stödet kan följa rörledningens rörelse samtidigt som det fortsätter att bära lasten.
Skillnaden mellan kall last och varm last är därför ett viktigt övervägande vid teknisk konstruktion. Stödet måste vara korrekt kalibrerat så att dess drifttillstånd förblir inom den tillåtna lastvariationen och rörelseområdet.
För applikationer där vertikal förskjutning är måttlig och en viss grad av lastvariation är acceptabel, kan ett variabelt fjäderstöd ge en effektiv balans mellan prestanda, strukturell enkelhet, installationsbekvämlighet och kostnad.
Vilka är de viktigaste tekniska specifikationerna?
Olika rörledningsprojekt kräver olika fjäderkapacitet och rörelseintervall. Enligt produktinformationen från Tianshun kan variabla fjäderstödkonfigurationer täcka ett brett spektrum av industriella driftsförhållanden.
| Specifikation | Typiskt intervall / tillval | Teknisk betydelse |
|---|---|---|
| Typ av stöd | Typ A, B, C, D, E, F, G | Ger konfigurationsflexibilitet för olika installationsförhållanden |
| Vårstorlek | Nr. 0–Nej. 22 | Möjliggör val enligt erforderlig lastkapacitet |
| Reseutbud | 30, 60, 90, 120, 180 mm | Matchar olika vertikala rörledningsrörelser |
| Driftbelastning | 0,2–400 kN | Stöder rörledningar med olika driftsbelastningar |
| Rörelseriktning | Uppåt / Nedåt | Rymmer vertikal termisk förskjutning |
| Lastvariation | ≤25 % standard | Kontrollerar stödkraftsvariation under rörelse |
| Material för hölje | Kolstål Q235/Q355 | Ger strukturell styrka och hållbarhet |
| Ytbehandling | Varmförzinkad / Målad | Hjälper till att anpassa stödet till olika miljöförhållanden |
Dessa värden bör behandlas som produktvalsreferenser snarare än universella designgränser. Slutliga specifikationer bör bekräftas enligt de faktiska tekniska förhållandena och tillverkarens tekniska dokumentation.
Vilka är huvudkomponenterna?
Ett variabelt fjäderstöd är sammansatt av flera samordnade komponenter. Varje del bidrar till bärförmåga, installationsstabilitet, operativ synlighet eller miljöskydd.
- Spiralfjäder:Den primära elastiska komponenten, tillverkad av fjäderstål och bearbetad för att uppnå stabil mekanisk prestanda.
- Övre och nedre anslutningsplattor:Anslut stödet till rörledningsstrukturen och stödstrukturen.
- Belastningsindikator:Hjälper till att identifiera fjäderbelastning och förskjutningsförhållanden under installation och drift.
- Låsmekanism:Säkrar fjäderenheten under transport, installation och driftsättning.
- Skyddshus:Hjälper till att skydda våren från damm, fukt, regnvatten och frätande miljöexponering.
Kombinationen av dessa komponenter gör systemet lämpligt för långvarig industriell service där stabil supportprestanda är viktig.
Vilka är de viktigaste fördelarna?
Att välja rätt fjäderstöd kan avsevärt bidra till tillförlitligheten hos ett rörsystem. Jämfört med konventionella styva stöd ger variabla fjäderkonstruktioner ytterligare rörelseförmåga samtidigt som de är relativt enkla att installera och underhålla.
Kontrollerad lastvariation
Ett korrekt utformat variabelt fjäderstöd begränsar förändringen i stödkraften när rörledningen rör sig. Tianshuns standardproduktinformation anger en lastvariation på upp till 25 %.
Flera last- och resealternativ
Olika fjäderstorlekar och rörelseintervall gör det lättare att anpassa stödet till specifika rörledningsrörelser och belastningskrav.
Förbelastningskalibrering
Fjäderstöd kan förinställas enligt specificerade projektkrav, vilket hjälper till att förenkla installation och driftsättning på arbetsplatsen.
Anpassningsbar konstruktion
Olika konfigurationer och material kan väljas för olika installationsmiljöer, utrymmesbegränsningar och serviceförhållanden.
Underhåll Bekvämlighet
Modulär konstruktion kan förenkla komponentbyte och underhåll när service krävs under utrustningens livscykel.
Var används variabel fjäderstöd?
Tekniken är lämplig för industriella rörsystem där vertikala rörelser uppstår på grund av temperaturvariationer, driftsförhållanden eller utrustningsvibrationer.
- Termiska kraftverk ångledningar
- Rörledningar för matarvatten och kondensat
- Petrokemisk process pipelines
- Värmeväxlare som ansluter rörledningar
- Olje- och gaskompressorstationer
- Naturgasrörledningsventilkammare
- Fjärrvärmenät
- Vatten- och avloppsreningsanläggningar
- Rörledningar för fartyg och offshoreplattformar
- Kemiska och farmaceutiska processsystem
I kraftproduktion och petrokemiska anläggningar, till exempel, kan rörledningar uppleva upprepade uppvärmnings- och kylcykler. Ett korrekt valt variabelt fjäderstöd kan ta emot den resulterande vertikala förskjutningen samtidigt som det hjälper till att bibehålla den avsedda spänningsfördelningen i hela rörsystemet.
Hur ska du välja rätt variabel fjäderstöd?
Rätt val är ett av de viktigaste stegen i fjäderstödsteknik. Stödet bör väljas efter faktiska driftsförhållanden snarare än endast den nominella rörstorleken.
- Bestäm driftsbelastningen:Beräkna rörledningens vikt, isolering, ventiler, kopplingar, vätskevikt och andra understödda komponenter.
- Identifiera vertikal rörelse:Fastställ den förväntade förskjutningen uppåt eller nedåt mellan kyla och driftsförhållanden.
- Kontrollera belastningsvariationen:Bestäm om den tillåtna lastvariationen är lämplig för den anslutna utrustningen och rörspänningsdesignen.
- Utvärdera installationsutrymme:Välj en lämplig konfiguration baserat på tillgängligt struktur- och underhållsavstånd.
- Tänk på miljöförhållanden:Välj lämplig hölje och ytbehandling för fukt, korrosion, temperatur och utomhusexponering.
- Bekräfta installationsriktningen:Kontrollera om stödet behöver anpassas till uppåtgående eller nedåtgående rörelse.
- Granska tekniska standarder:Se till att det valda stödet är kompatibelt med tillämpliga projektspecifikationer och krav på rördesign.
För komplexa projekt kan ingenjörer tillhandahålla rörledningsbelastning, driftstemperatur, förväntad förskjutning, installationsutrymme och andra nyckelparametrar till leverantören. Tillverkaren kan då rekommendera en lämplig modell och konfiguration.
Hur påverkar tillverkningskvalitet prestanda?
Fjäderstödets prestanda beror mycket på fjäderkonsistens, dimensionsnoggrannhet, belastningskalibrering, materialkvalitet och slutmontering. Tillverkningskvalitet är därför direkt kopplat till långsiktig pipeline-tillförlitlighet.
Tianshun rapporterar en kvalitetskontroll i hela processen som omfattar råmaterialinspektion, CNC-fjäderproduktion, fjäderprestandatestning, inspektion av färdig montering och slutlig inspektion före leverans. Dess tillverkningsanläggningar inkluderar CNC-fjäderlindningsmaskiner, fjädertestutrustning, spektrometrar och oförstörande testinstrument.
Enligt produktinformationen genomgår varje fjäder flera kompressions- och belastningstester för att verifiera stabil prestanda före montering. Företagets kvalitetsledningssystem är ISO 9001:2015-certifierat, medan dess produkter uppges uppfylla internationella standarder inklusive CE- och API-krav.
Dessa kvalitetskontrollåtgärder är särskilt viktiga för industriprojekt där fjäderstöd kan förbli i drift under många år under upprepade termiska cykler.
Hur jämför det med andra rörstöd?
| Jämförelsefaktor | Variabel fjäderstöd | Styvt rörstöd | Konstant fjäderstöd |
|---|---|---|---|
| Vertikal rörelse | Kompenserar för måttlig rörelse | Mycket begränsad | Lämplig för större rörelser |
| Lastvariation | Vanligtvis ≤25 % | Ändrar kraftigt med förskjutning | Typiskt mycket lägre |
| Strukturell komplexitet | Medium | Låg | Hög |
| Installation | Relativt okomplicerat | Enkel | Mer krävande |
| Kostnadsnivå | Medium | Låg | Hög |
| Typisk tillämpning | Allmän termisk förskjutning | Lite eller ingen rörelse | Stora rörelser eller mycket belastningskänsliga system |
Denna jämförelse visar varför det inte finns något universellt "bästa" rörstöd. Ett variabelt fjäderstöd är särskilt attraktivt när rörledningen upplever måttlig vertikal förskjutning och en kontrollerad förändring av stödbelastningen är acceptabel.
Vanliga frågor
1. Vilken är huvudfunktionen hos ett variabelt fjäderstöd för rörledning?
Dess huvudsakliga funktion är att stödja vikten av en rörledning samtidigt som den tillåter kontrollerad vertikal rörelse orsakad av termisk expansion, sammandragning eller ändrade driftsförhållanden.
2. Vad är skillnaden mellan ett variabelt fjäderstöd och ett konstant fjäderstöd?
Ett variabelt fjäderstöd ändrar sin stödkraft när fjädern böjs. Ett konstant fjäderstöd är utformat för att upprätthålla en mycket mer konsekvent stödkraft genom hela dess specificerade rörelseområde. Variabla fjäderstöd är i allmänhet lämpliga när måttlig lastvariation är acceptabel.
3. Vilken information krävs för val av fjäderstöd?
Viktiga parametrar inkluderar driftslast, kall last, varm last, vertikal förskjutning, rörelseriktning, driftstemperatur, installationsutrymme, rörkonfiguration och miljöförhållanden.
4. Vilka reseintervall finns tillgängliga?
Typiska produktalternativ inkluderar 30 mm, 60 mm, 90 mm, 120 mm och 180 mm slaglängd. Lämplig rörelse bör väljas i enlighet med den faktiska beräknade rörledningens rörelse.
5. Kan variabla fjäderstöd anpassas?
Ja. Kundanpassade lösningar kan utvecklas för speciella belastningskrav, förskjutningsförhållanden, begränsade installationsutrymmen, material, ytbehandlingar och andra projektspecifika krav.
6. Hur kan jag avgöra om jag behöver ett variabelt eller konstant fjäderstöd?
Beslutet bör baseras på rörledningsrörelse, tillåten stödlastvariation, ansluten utrustnings känslighet, spänningsanalys och projektspecifikationer. För kritiska rörsystem bör valet bekräftas genom tekniska beräkningar och professionell teknisk granskning.
Slutsats
Ett väldesignat stödsystem är grundläggande för säker och pålitlig drift av industriella rör. Genom att kombinera elastiskt laststöd med kontrollerad vertikal rörelse, enVariabelt fjäderstöd för rörledningkan hjälpa till att hantera termisk förskjutning, fördela rörledningsbelastningar, minska överdriven stress och skydda ansluten utrustning. För projekt som kräver standardlösningar eller kundanpassade lösningar erbjuder Tianshun variabla fjäderstöd med flera belastnings- och rörelsekonfigurationer, tillverkningskvalitetskontroll, tekniskt urvalshjälp och support efter försäljning. Om du planerar ett nytt pipelineprojekt eller uppgraderar ett befintligt supportsystem,kontakta ossmed din belastning, förskjutning, temperatur och installationskrav för att diskutera en lämplig variabel fjäderstödlösning för din applikation.
