Precisionskonstant fjäderhängare för rörledning med stort deplacement med enhetlig belastning

Konstanta fjäderhängare, även kallade fjäderstöd med konstant belastning eller stöd med konstant kraft, levererar en nästan likformig stödkraft genom hela rörets rörelseområde. Dessa enheter är speciellt konstruerade för rörsystem som upplever betydande vertikal termisk förskjutning, där variabla fjäderstöd skulle introducera överdriven belastningsvariation och överföra oönskad stress till ansluten utrustning och rörsystem.

Last-förskjutningskurva erhållen från typprovningen av ett konstant fjäderstöd/hängare. Den horisontella axeln står för förskjutning medan den vertikala axeln representerar last. Kurvan förblir ungefär horisontell över hela arbetsrörelsen, vilket visar att stödkraften förblir väsentligen konstant när rörledningar böjs på grund av termisk expansion och sammandragning.

Detta typtest verifierar belastningskonstans, full rörelsestabilitet och driftsäkerhet hos konstantfjäderenheter. Alla produktionsenheter är föremål för lastkalibrering före leverans, med lastavvikelse kontrollerad inom ±6 % i enlighet med ANSI/MSS-SP-58-2018 och NB/T47038-2013.

Dessa produkter är tillämpliga på industriella rörsystem med stor termisk förskjutning, inklusive huvudångrörledningar och andra högtemperatur- och högtrycksrör.

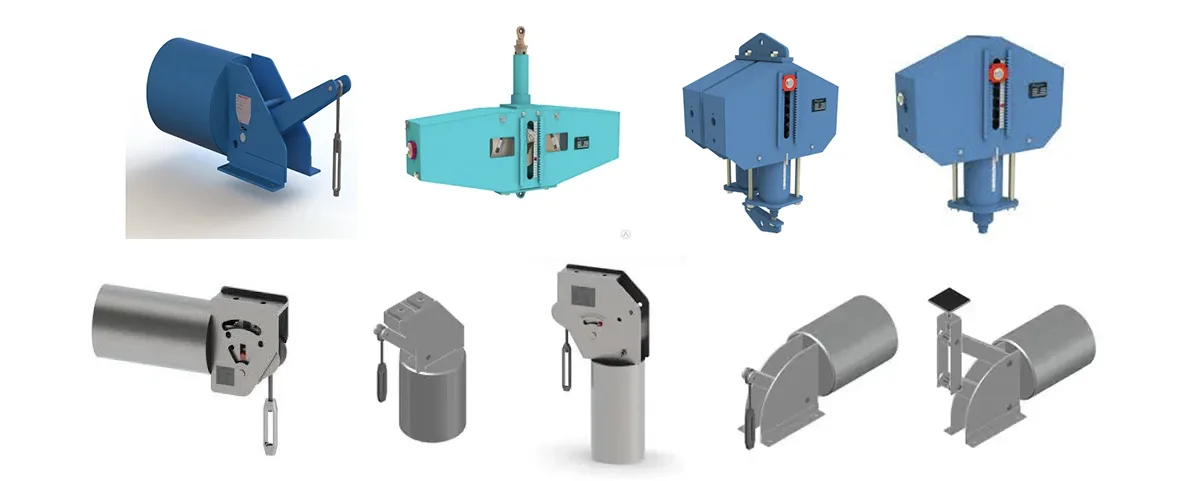

PåYangzhou Tianshun Pipeline Technology, tillverkar vi konstanta fjäderhängare med hjälp av en beprövad vevstångsmekanism i kombination med högkvalitativa tryckfjädrar. Denna design balanserar fjädermomentet mot lastmomentet runt huvudaxeln under hela slaget, och bibehåller lastavvikelsen inom ±5 % som standard – och ±3 % för högprecisionskonfigurationer. Varje enhet är inrymd i ett skyddande hölje som skyddar interna komponenter från byggrester och miljöföroreningar, vilket minskar underhållsrisken under stödets livslängd.

Tekniska specifikationer och serier

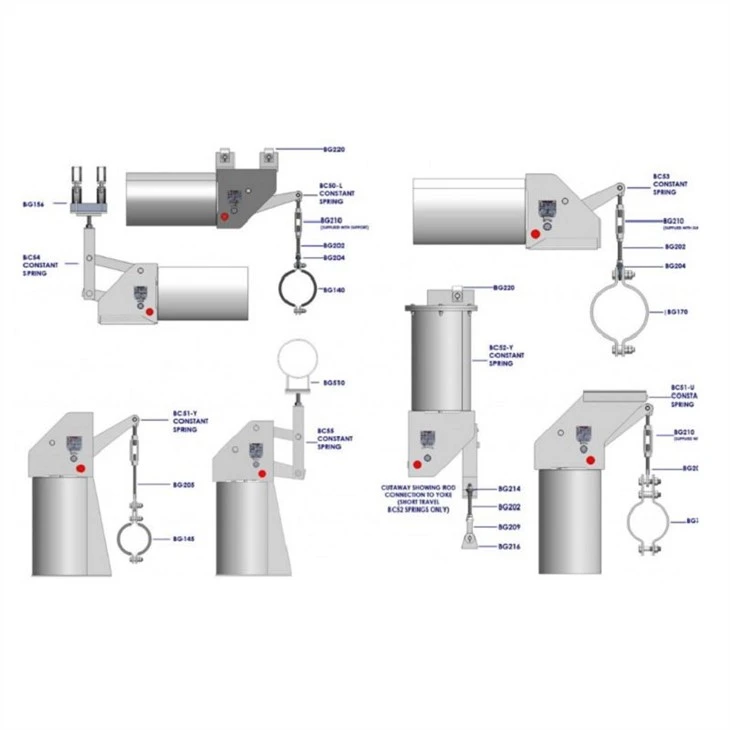

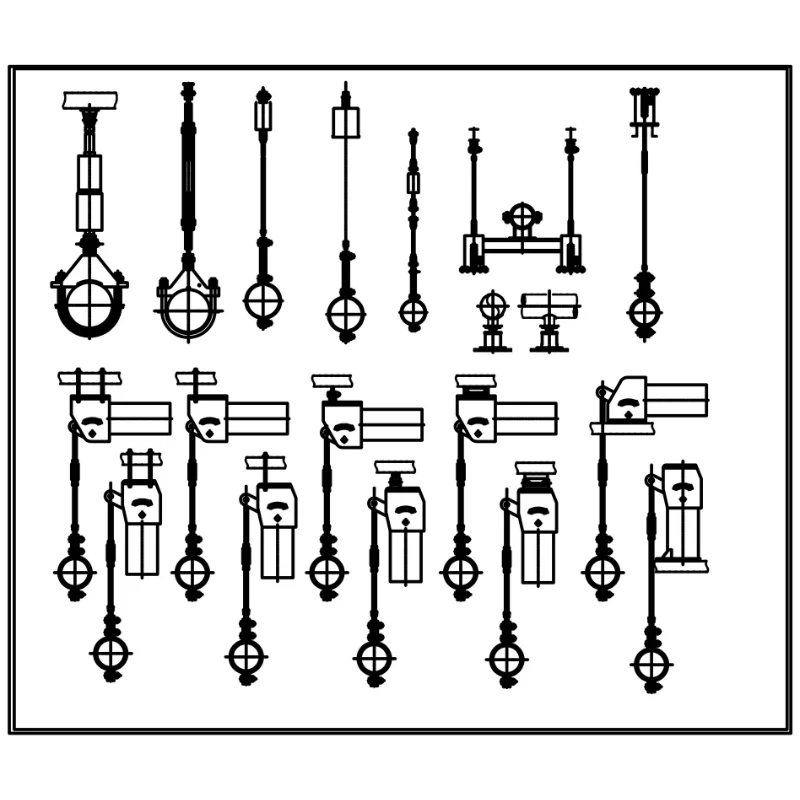

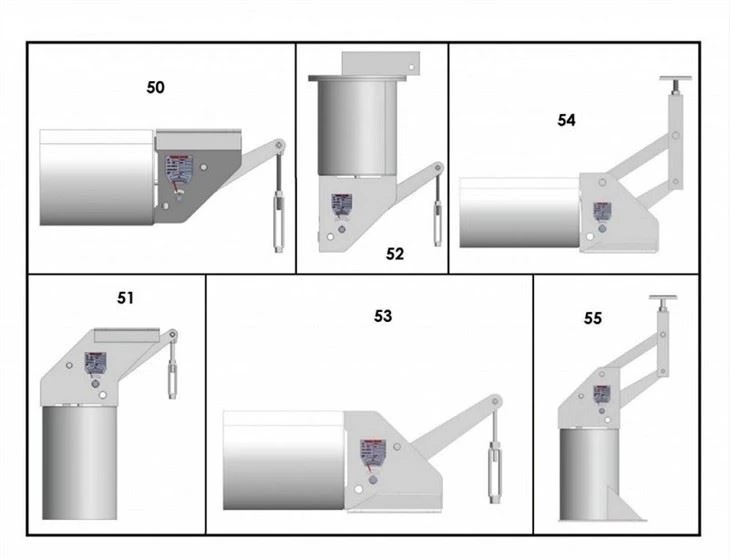

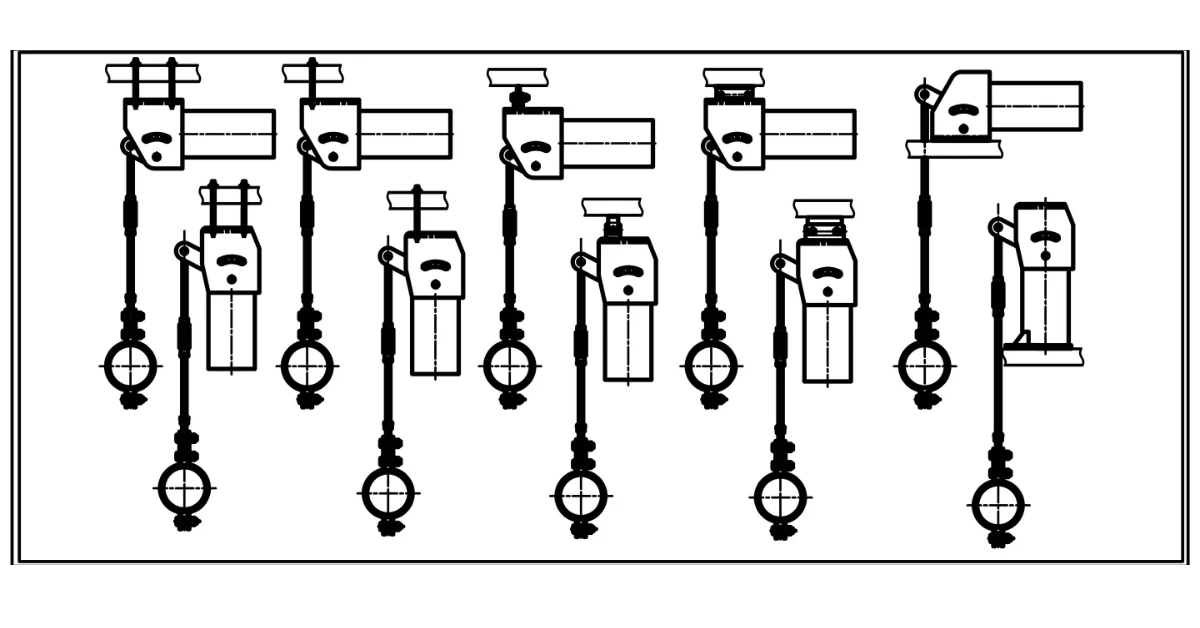

Vårkonstant fjäderstödportföljen täcker ett arbetsbelastningsområde från 0,1 kN till 500 kN, med standardvägar på 50 mm, 100 mm, 200 mm och 400 mm, och anpassade rörelser tillgängliga upp till 600 mm. Standardserierna inkluderar modellerna PH, LH, CA, CS och TH, lämpliga för både horisontell och vertikal installation. Fjäderspiraler är tillverkade av 60Si2Mn eller 50CrVA legerat stål, och höljena är färdiga med varmförzinkad eller epoxibeläggning för att passa omgivningstemperaturer från -20°C till +80°C.

Varje konstant fjäderhängare är fabriksinställd till kundens specificerade belastning och kalla/varma positioner, och försedd med övre och nedre rörelsegränsstopp för att förhindra överkörning. En tydligt synlig färdskala och lastjusteringsratt möjliggör finjustering på plats inom ±10 % av den nominella belastningen, med vissa konfigurationer justerbara upp till ±20 % i steg om 2 %. Röda förinställda stift är installerade på fabriken för att låsa stödet under hydrostatisk testning och syratvätt, som klarar upp till dubbelt så hög märkbelastning innan de tas bort vid systemdriftsättning.

Standarder & Custom Engineering

Alla fjäderstöd med konstant belastning är designade och tillverkade i överensstämmelse med GB/T 17116.1/.2/.3 och NB/T 47039, och är fullt konvertibla till internationella standarder inklusive MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 B 8, och vi har även erfarenhet av tillverkare av JIS och JIS B L50. producera helt anpassade konstantkraftstöd baserat på kundritningar och projektspecifika parametrar.

Tillämpning i kritiska branscher

Konstanta fjäderhängare specificeras i rörsystem där belastningskonsistensen inte är förhandlingsbar. Typiska installationer inkluderar värmekraftverk, kärnkraftsanläggningar, raffinaderier, LNG- och LPG-terminaler, fjärrvärmenät och högtemperaturprocesslinjer i petrokemiska och farmaceutiska anläggningar. De är ofta utplacerade tillsammans med variabla fjäderstöd på samma rörledning - konstanta enheter vid noder med hög deplacement och variabla fjäderhängare på platser med mindre termisk rörelse.

Bredare produktsortiment för rörstöd

Förutom konstanta fjäderhängare inkluderar vår kompletta rörstödsportfölj variabla fjäderstöd, styva hängare, rörskostöd, förisolerade rörstöd och hydrauliska dämpare för dynamisk lastkontroll. För projekt som kräver kompensation för termisk rörelse levererar vi även expansionsfogar av metallbälg, expansionsfogar av gummi och expansionsfogar av tyg som integreras med våra stödsystem för att bilda en komplett rörledningslösning.

Kvalitets- och servicesäkring

Varje support genomgår fullständiga interna tester före leverans, med stöd av vårt ISO 9001:2015 kvalitetsledningssystem och överensstämmelse med ASME- och API-standarder där så krävs. Kunder får dedikerad teknisk support från förfrågningar till installation, 24-timmars svar på alla offerter och vägledning för lastjustering på plats som en del av vår service efter försäljning. Med över 14 års tillverkning av rörstöd och expansionsfogar för projekt i 45 länder, levererar vi både standardkatalogenheter och helt konstruerade skräddarsydda lösningar för EPC-entreprenörer och slutanvändare över hela världen.

Vanliga frågor

Vad är skillnaden mellan en konstant fjäderhängare och ett variabelt fjäderstöd?

Variabla fjäderstöd utövar en varierande reaktionskraft när röret rör sig vertikalt, på grund av fjäderkompression eller förlängning. Konstanta fjäderhängare använder en vevstångsmekanism för att upprätthålla en nästan enhetlig stödkraft över hela rörelseområdet. Som en tumregel anges konstanta enheter där termisk deplacement överstiger 50 mm eller där lastvariationen måste hålla sig under 6 % för att undvika överföring av stress till pumpar, turbiner eller annan känslig utrustning.

Vad betyder ±5% lastavvikelse på ett konstant fjäderstöd?

Lastavvikelse är den maximala procentuella skillnaden mellan den faktiska stödkraften och den nominella märklasten vid någon punkt inom arbetsrörelsen. Våra standard fjäderhängare håller avvikelsen inom ±5 %, vilket uppfyller de flesta industriella rörkrav. För kritiska applikationer som kärnkraft eller högprecisionsprocesslinjer erbjuder vi högprecisionsenheter med ±3 % avvikelse.

När ska de röda förinställda stiften tas bort?

De förinställda stiften är fabriksinstallerade för att låsa hängaren i dess kallinstallationsposition, vilket gör att hydrostatisk testning och syratvättning av rör kan slutföras utan att komprimera eller förlänga fjäderenheten. De måste tas bort innan systemet tas i drift, vanligtvis efter att hydrotestning och kontroller före driftsättning är klara. Våra standardstift klarar upp till två gånger den nominella belastningen under testning; låt oss veta om ditt projekt kräver en högre säkerhetsmarginal.

Kan belastningen justeras på plats efter installation?

Ja. Varje konstant fjäderhängare är försedd med en lastjusteringsskruv och en kalibrerad ratt. Genom att vrida på skruven ökar eller minskar den förinställda belastningen i steg om 2 %, med ett totalt justeringsintervall på ±10 % på standardenheter (upp till ±20 % på valda konfigurationer). Detta möjliggör finjustering för att kompensera för mindre skillnader mellan designförhållanden och faktisk installation på plats.

Vilka standarder följer dina konstanta fjäderhängare?

Vårt standardsortiment är utformat för GB/T 17116.1/.2/.3 och NB/T 47039, och är dimensionellt och prestandakonverterbart med MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L, och JIS B 850 kan även tillverka specifika ritningar och skräddarsydda ritningar.

Vad är den typiska ledtiden?

Standard katalog konstant fjäderhängare levereras vanligtvis inom 15 till 25 arbetsdagar, beroende på kvantitet och serie. Specialkonstruerade enheter kräver ytterligare ingenjörs- och bekräftelsetid. Rushleverans kan ordnas på begäran, efter överenskommelse i förväg vid beställning eller minst 20 dagar före planerat leveransdatum.
