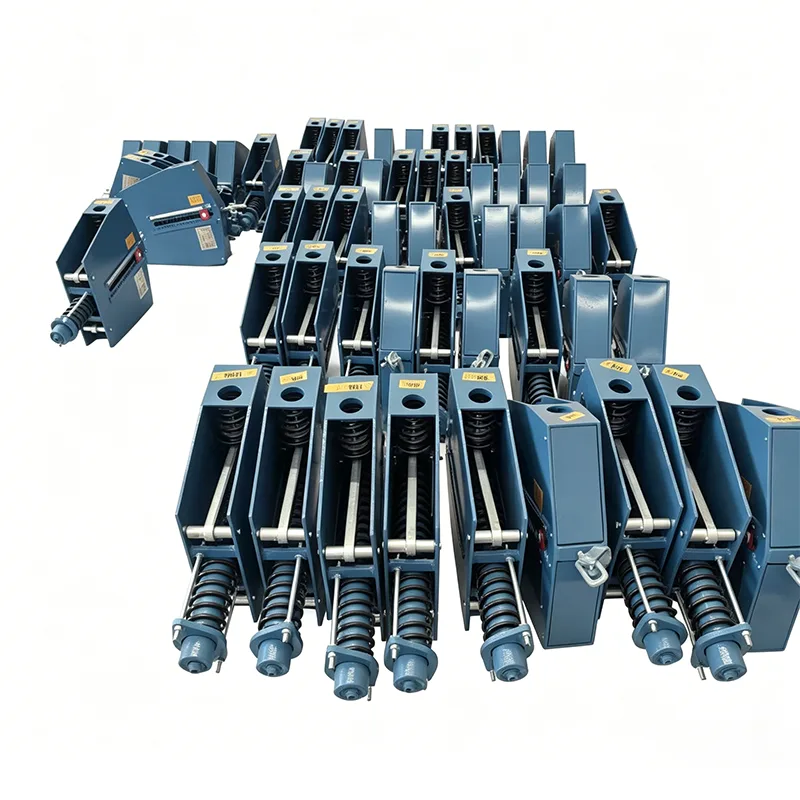

Värmekraftverk Constant Spring Hanger

I de komplexa rörledningssystemen för ånga-vatten, rökgas-luft och pulveriserat kol i värmekraftverk är termisk förskjutning av rörledningar orsakade av drastiska temperaturförändringar en dolda kärna som hotar systemsäkerheten. Yangzhou Tianshun Pipeline Technology Co., Ltd., som backas upp av 14 års teknisk ackumulering inom rörledningsstödområdet, har speciellt utvecklat en konstant fjäderhängare för värmekraftverk för arbetsförhållanden med termisk kraft. Designad baserat på principen om momentjämvikt, ger denna produkt kontinuerlig konstant stödkraft när vertikal termisk förskjutning inträffar i rörledningar, absorberar och kompenserar effektivt för förskjutningspåkänningar, förhindrar att rörledningar och ansluten utrustning skadas av ytterligare påkänningar, och säkerställer långsiktig säker drift av kraftverk.

Last-förskjutningskurva erhållen från typprovet av ett konstant fjäderstöd/hängare. Den horisontella axeln står för förskjutning medan den vertikala axeln representerar last. Kurvan förblir ungefär horisontell över hela arbetsrörelsen, vilket visar att stödkraften förblir väsentligen konstant när rörledningar böjs på grund av termisk expansion och sammandragning.

Detta typtest verifierar belastningskonstans, full rörelsestabilitet och driftsäkerhet hos konstantfjäderenheter. Alla produktionsenheter är föremål för lastkalibrering före leverans, med lastavvikelse kontrollerad inom ±6 % i enlighet med ANSI/MSS-SP-58-2018 och NB/T47038-2013.

Dessa produkter är tillämpliga på industriella rörsystem med stor termisk förskjutning, inklusive huvudångrörledningar och andra högtemperatur- och högtrycksrör.

Produktens tekniska specifikationer

Constant Spring Hanger Spec Tabell	Exempel
Modell / Serie	PH, LH, CA, CS, TH
Lastkapacitet (drift)	0,1 kN - 500 kN
Totalt resor	50 mm, 100 mm, 200 mm, 400 mm
Faktiska resor	Upp till 600 mm
Lastavvikelse (tolerans)	±5 % (Standard) / ±3 % (Hög Prec.)
Installationsposition	Horisontell / Vertikal
Bostäder Finish	Varmförzinkad / Epoxi
Drifttemp.	-20°C till +80°C (omgivande)
Material för fjäderspole	60Si2Mn / 50CrVA
Lastjusteringsområde	±10 % (fältjustering)

Teknisk tillämpning och värdeförverkligande

Rörledningssystem i värmekraftverk har extremt höga krav på tillförlitligheten hos bärande delar. När vi designade Thermal Power Plant Constant Spring Hanger har vi fullt ut tagit hänsyn till praktiska tekniska smärtpunkter:

Eliminering av ytterligare spänningar: Inom det specificerade last-förskjutningsintervallet bibehåller fjädermomentet och lastmomentet alltid dynamisk balans, och undviker rörledningsdeformation eller fogläckage orsakat av termisk expansion och kallkontraktion.

Exakt kalltillståndsinställning: Tillverkaren utför förkompressionsinställning strikt i enlighet med installationsbelastningen som tillhandahålls av användarna och fixerar indikatorplattan vid den teoretiska kalltillståndsarbetspositionen genom positioneringsblock, vilket säkerställer att fjädern tillfälligt är i ett styvt tillstånd under installationen på plats och undviker oavsiktlig påfrestning under konstruktionen.

Intuitiv drift- och underhållsövervakning: Den externa förskjutningsindikatorplattans design tillåter drift- och underhållspersonal att intuitivt kontrollera om förskjutningen av fjäderstödet under arbetsbelastning överensstämmer med designen efter att rörledningen har tagits i normal drift, vilket underlättar förebyggande underhåll.

Strikt kvalitetskontroll och installationsspecifikationer

Varje produkt testas helt internt före leverans

Före leverans går varje produkt igenom ett komplett internt testprogram. Detta program täcker dimensionell och visuell inspektion, PMI (positiv materialidentifiering), hårdhetstestning, MT/PT oförstörande provning där tillämpligt, fjäderbelastningstestning med last-förskjutningskurvor och beläggningstjockleksmätning. Fabrikstestrapporter (FTR) och materialtestrapporter (MTR) levereras med försändelsen.

Denna interna testning är inte ILAC-ackrediterad tredjepartstestning

Om tredje part bevittnat testning eller laboratorietester krävs, kan det ordnas separat som en valfri tjänst.

Valfria tredjepartsinspektionstjänster (noteras separat)

1. Materialprovning

Analys av kemisk sammansättning, dragprovning, Charpy lågtemperaturslagprovning och hårdhetstestning är tillgängliga.

2. Svets NDT

Magnetisk partikeltestning (MT), vätskepenetranttestning (PT), ultraljudstestning (UT) och radiografisk testning (RT) kan tillhandahållas.

3. Test av fjäderbelastning

Last-förskjutningskurvor ingår.

4. Varmförzinkning / epoxibeläggning Korrosionsskyddsinspektion

5. Bevittnade tester, fabriksövervakning och inspektion före leverans (PSI)

Vad gör oss annorlunda

Benchmarkad mot LISEGA International Pipe Support System

För belastningsnoggrannhet, teststandarder och dokumentationssystem använder vi det internationella rörstödsystemet LISEGA som vårt riktmärke.

Mer än en vanlig inhemsk tillverkare

En vanlig inhemsk tillverkare tillhandahåller vanligtvis endast produkten. Vi går längre genom att tillhandahålla en last-förskjutningskurva med varje fjäderenhet. Vi hjälper också till att arrangera tredjeparts SGS-tester och bevittnade inspektioner, och vi stödjer dokumentgranskningar av PE/CPE-ingenjörer för utländska projekt.

Varför välja Tianshun's Thermal Power Plant Constant Spring Hanger?

Rik erfarenhet av värmekraftprojekt: Produkterna används i stor utsträckning i ångvattenledningar och upphängningssystem för pannutrustning i värmekraftverk hemma och utomlands, och har klarat testerna av flera enheters start- och avstängningscykler.

Anpassad ingenjörssupport: Vi tillhandahåller tekniska tjänster i hela processen från beräkning av rörledningsspänning, typval och matchning till installationsvägledning på plats, vilket säkerställer att varje stöd exakt matchar arbetsförhållandena.

Stabil leveranskedja: Vi litar på automatiserade produktionslinjer och komplett testutrustning vid vår Jiangsu-bas och säkerställer leverans av material i tid och av hög kvalitet för stora serier av termiska kraftprojekt.

Fullständig livscykelsupport: Vi upprättar exklusiva projektfiler och tillhandahåller tillståndsbedömning och ersättningsvägledning under avstängningsunderhåll, vilket minskar drift- och underhållsriskerna för kraftverk.

Få teknisk support nu:

Yangzhou Tianshun Pipeline Technology Co., Ltd. har åtagit sig att tillhandahålla stabil och pålitlig pipeline-stödgaranti för globala värmekraftsföretag med högstandard Thermal Power Plant Constant Spring Hanger!
