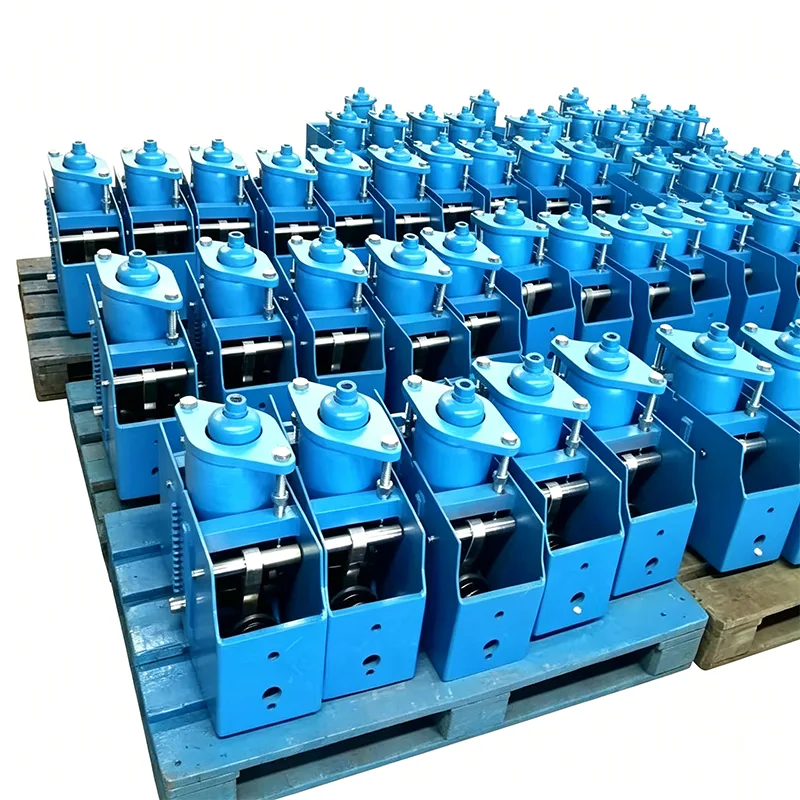

Högbelastningskonstant fjäderhängare

High Load Constant Spring Hanger är en nyckelkomponent för att kontrollera förskjutning och belastning i industriella rörledningssystem. Under arbetsförhållanden med hög temperatur och högt tryck genererar rörledningar termisk expansion och kontraktionsförskjutning på grund av temperaturförändringar. Om stödkraften ändras med förskjutningen kommer det att leda till rörledningsspänningskoncentration och hota systemets säker drift. Vår High Load Constant Spring Hanger är designad utifrån principen om momentjämvikt. Den kan kontinuerligt mata ut stabil stödkraft under hela rörledningens vertikala förskjutning, vilket effektivt undviker skador på rörledningar och ansluten utrustning orsakad av ytterligare påfrestning.

Yangzhou Tianshun Pipeline Technology Co., Ltd., grundat 2012, har fokuserat på området rörledningsstöd och hängare, och samlat på sig 14 års erfarenhet av produktion och tillämpning. Våra produkter har tjänat nyckelprojekt inom kraft-, petrokemi-, energi- och andra industrier i mer än 40 länder runt om i världen, och har vunnit långsiktigt förtroende för återköp från kunder med stabil kvalitet.

Last-förskjutningskurva erhållen från typprovet av ett konstant fjäderstöd/hängare. Den horisontella axeln står för förskjutning medan den vertikala axeln representerar last. Kurvan förblir ungefär horisontell över hela arbetsrörelsen, vilket visar att stödkraften förblir väsentligen konstant när rörledningar böjs på grund av termisk expansion och sammandragning.

Detta typtest verifierar belastningskonstans, full rörelsestabilitet och driftsäkerhet hos konstantfjäderenheter. Alla produktionsenheter är föremål för lastkalibrering före leverans, med lastavvikelse kontrollerad inom ±6 % i enlighet med ANSI/MSS-SP-58-2018 och NB/T47038-2013.

Dessa produkter är tillämpliga på industriella rörsystem med stor termisk förskjutning, inklusive huvudångrörledningar och andra högtemperatur- och högtrycksrör.

Grundläggande arbetsprincip

High Load Constant Spring Hanger antar en samarbetskonstruktion av dubbelarmsspaksmekanism och spiralfjäder, som realiserar konstant kraftutmatning baserat på den mekaniska principen om momentjämvikt:

▶  Momentjämviktsmekanism: När rörledningen genererar termisk förskjutning överför fjäderenheten vridmoment genom spakmekanismen, vilket håller belastningsmomentet och fjädermomentet alltid balanserade

▶  Kamstyrningskompensation: Inbyggd precisionskamstyrningsstruktur kompenserar för lastfluktuationer orsakade av mekanisk friktion och tillverkningsavvikelser

▶  Slagindikatoranordning: Utrustad med en visualiserad förskjutningsindikator, som kan observera rörledningens förskjutning i realtid, vilket underlättar installation och justering på plats

Tekniska parametrar

Parameterobjekt	Tekniska indikatorer	Utförandestandard
Nominellt belastningsområde	0,5kN ~ 1000kN (superstor last anpassningsbar)	GB/T 17116 / HG/T 20644
Arbetsförskjutningsområde	±50 mm ~ ±500 mm	Enligt tekniska designkrav
Belastningskonstans	≤±5 % (överträffar nationella standardkrav på ≤6 %)	Fabriksinspektion per enhet
Arbetstemperaturintervall	-20 ℃ ~ 450 ℃ (anpassningsbar för höga temperaturer)	Material adaptiv design
Lastjusteringsområde på plats	±10 %	Utrustad med speciell justeringsmekanism
Trötthetsliv	≥10 000 cykler	Simulerat funktionstest
Fjädermaterial	60Si2MnA höghållfast fjäderstål	Vakuum värmebehandlingsprocess

Kärnproduktens funktioner

1. Stabil belastningskonstansprestanda

Lastavvikelsen för High Load Constant Spring Hanger kontrolleras inom ±5 % under hela slaget, vilket överträffar det nationella standardkravet. Genom flerskivsfjäderkombination och precisionsmekanisk design säkerställer den att rörledningen alltid får enhetligt stöd under termisk förskjutning, vilket i grunden eliminerar risken för spänningskoncentration.

2. Stark anpassningsförmåga till tunga belastningsförhållanden

Den bärande ramen, som är optimalt utformad för högbelastade rörledningssystem, använder Q345B höghållfast konstruktionsstål, och fjädercylindern är formad av integrerad spinning, vilket eliminerar dolda faror med svetsar i omkretsled. Produkten klarar en maximal belastning på 1000kN, vilket uppfyller stödbehoven för tunga rörledningar i stora kraftverk, raffineringsenheter och andra anläggningar.

3. Bekväm installation och underhåll

▶  Utrustad med en lastlåsanordning för att låsa fjädern under installation och transport, vilket förhindrar oavsiktlig förskjutning

▶  Belastningen på plats kan finjusteras inom ±10 % för att anpassas till faktiska arbetsvillkorsavvikelser

▶  Standardiserade anslutningsgränssnitt, kompatibla med olika installationsformer för rörledningar

▶  Modulär strukturell design, bekvämt utbyte av slitdelar

4. Fullständig täckning för arbetsvillkor

Produkten kan anpassas till arbetstemperaturintervallet -20 ℃ till 450 ℃. För speciella arbetsförhållanden som lågtemperatur LNG och högtemperaturånga, kan motsvarande högtemperatur- eller lågtemperaturbeständiga material anpassas för att säkerställa prestandatillförlitlighet i extrema miljöer.

Produktens tekniska specifikationer

Constant Spring Hanger Spec Tabell	Exempel
Modell / Serie	PH, LH, CA, CS, TH
Lastkapacitet (drift)	0,1 kN - 500 kN
Totalt resor	50 mm, 100 mm, 200 mm, 400 mm
Faktiska resor	Upp till 600 mm
Lastavvikelse (tolerans)	±5 % (Standard) / ±3 % (Hög Prec.)
Installationsposition	Horisontell / Vertikal
Bostäder Finish	Varmförzinkad / Epoxi
Drifttemp.	-20°C till +80°C (omgivande)
Material för fjäderspole	60Si2Mn / 50CrVA
Lastjusteringsområde	±10 % (fältjustering)

Produktions- och kvalitetssäkring

Vi har ett komplett produktions- och testsystem för att säkerställa tillförlitlig prestanda för varje högbelastningskonstant fjäderhängare:

Varje produkt testas helt internt före leverans

Före leverans går varje produkt igenom ett komplett internt testprogram. Detta program täcker dimensionell och visuell inspektion, PMI (positiv materialidentifiering), hårdhetstestning, MT/PT oförstörande provning där tillämpligt, fjäderbelastningstestning med last-förskjutningskurvor och beläggningstjockleksmätning. Fabrikstestrapporter (FTR) och materialtestrapporter (MTR) levereras med försändelsen.

Denna interna testning är inte ILAC-ackrediterad tredjepartstestning

Om tredje part bevittnat testning eller laboratorietester krävs, kan det ordnas separat som en valfri tjänst.

Valfria tredjepartsinspektionstjänster (noteras separat)

1. Materialprovning

Analys av kemisk sammansättning, dragprovning, Charpy lågtemperaturslagprovning och hårdhetstestning är tillgängliga.

2. Svets NDT

Magnetisk partikeltestning (MT), vätskepenetranttestning (PT), ultraljudstestning (UT) och radiografisk testning (RT) kan tillhandahållas.

3. Test av fjäderbelastning

Last-förskjutningskurvor ingår.

4. Varmförzinkning / epoxibeläggning Korrosionsskyddsinspektion

5. Bevittnade tester, fabriksövervakning och inspektion före leverans (PSI)

Vad gör oss annorlunda

Benchmarkad mot LISEGA International Pipe Support System

För belastningsnoggrannhet, teststandarder och dokumentationssystem använder vi det internationella rörstödsystemet LISEGA som vårt riktmärke.

Mer än en vanlig inhemsk tillverkare

En vanlig inhemsk tillverkare tillhandahåller vanligtvis endast produkten. Vi går längre genom att tillhandahålla en last-förskjutningskurva med varje fjäderenhet. Vi hjälper också till att arrangera tredjeparts SGS-tester och bevittnade inspektioner, och vi stödjer dokumentgranskningar av PE/CPE-ingenjörer för utländska projekt.

Service & Support

▶  Teknisk support före försäljning: Professionellt säljteam som är bekant med olika applikationer för arbetsförhållanden, kan ge urvalsförslag och tekniska lösningar enligt pipelineparametrar

▶  Anpassade tjänster: Stöd produktanpassning för speciella laster, speciella förskjutningar och speciella installationsformer

▶  Garanti efter försäljning: Ge installationsvägledning och teknisk konsultation och reagera snabbt på problem med produktkvaliteten

▶  Leveranscykel: Konventionella modeller finns i lager och skräddarsydda produkter levereras enligt överenskommen cykel
