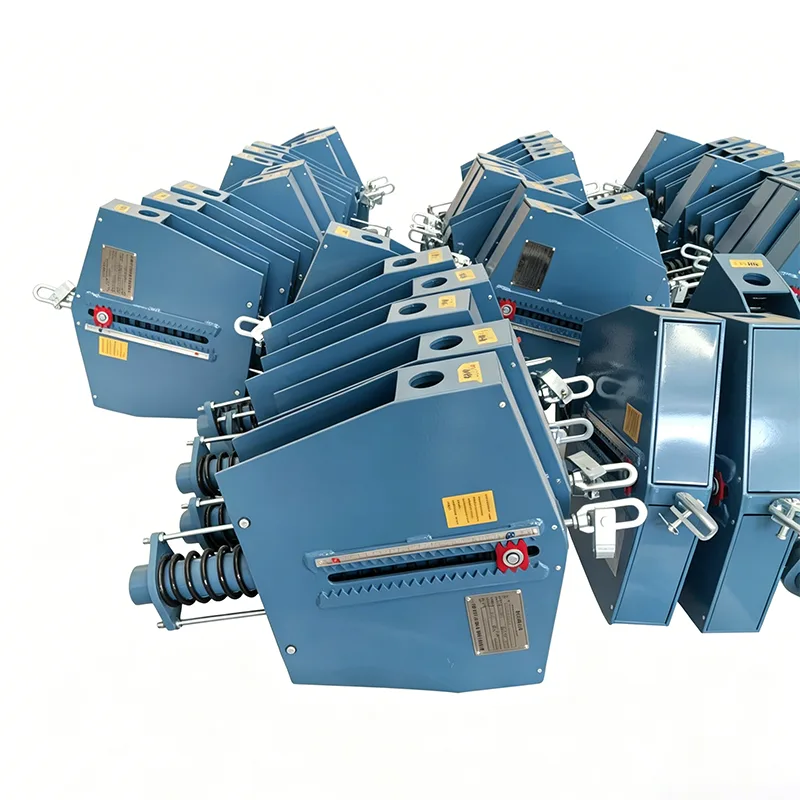

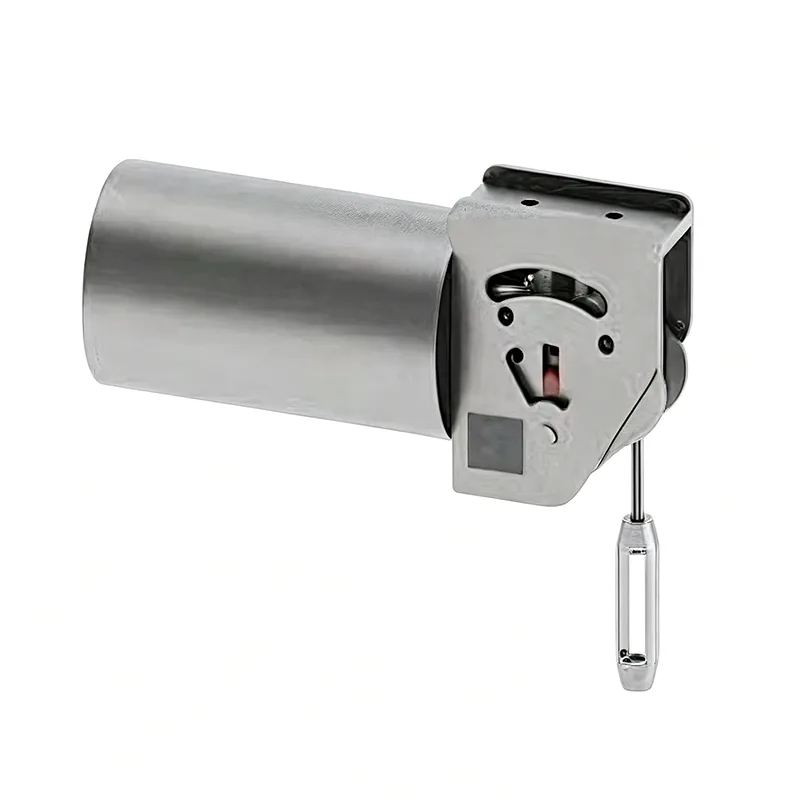

Heavy Duty Constant Spring Hanger

Yangzhou Tianshun Pipeline Technology Co., Ltd., grundat 2012, är ett integrerat industri- och handelsföretag med fokus på FoU och tillverkning av pipeline-stödprodukter. Under de senaste 14 åren har vi betjänat kraft-, petrokemiska och energiprojekt i mer än 40 länder runt om i världen och vunnit långsiktigt förtroende från kunder med stabil produktkvalitet. Heavy Duty Constant Spring Hanger är vår flaggskeppsprodukt utvecklad för arbetsförhållanden med stor belastning och höga krav. Den har systematiskt stärkts i material, struktur och teknik för att ge en pålitlig garanti för säker drift av rörledningar under extrema arbetsförhållanden.

Vad är tunga arbetsförhållanden? Varför speciella hängare behövs

I stora industriprojekt finns det en speciell typ av rörledningssystem:

▶  Tjukväggiga rörledningar med stor diameter: över DN600, väggtjocklek över 20 mm

▶  Tunga rörledningssystem: Last per lyftpunkt över 200 kN, vissa över 500 kN

▶  Högtemperatur- och högtryckshuvudledningar: Kraftverkshuvudånga, högtemperaturprocessrörledningar för raffineringsenheter

▶  Långspännande rörledningar: Rörsektioner med stora spännvidder i rörgallerier med stora koncentrerade belastningar

Om vanliga hängare med konstant kraft används för dessa kraftiga rörledningar är det mycket troligt att följande problem uppstår:

▶  Höljets deformation och sprickbildning: Belastningen överskrider den strukturella lagergränsen

▶  Otillräcklig fjäderstyvhet: Överdriven kompression, förlust av konstant kraftegenskaper

▶  Pin-skjuvbrott: Otillräcklig hållfasthet hos anslutande delar

▶  Fjäderstångens dragdeformation: Stång med liten diameter, överbelastningsförlängning

Heavy Duty Constant Spring Hanger är en förstärkt produkt speciellt utvecklad för sådana arbetsförhållanden, med systematisk förstärkning från alla dimensioner av material, struktur och teknik.

Fall och lektioner av tunga misslyckanden

Enligt industristatistik står tunga arbetsförhållanden för mer än 60 % av olyckorna med rörledningsstöd:

Fall 1: Huvudångledning i ett kraftverk

Problem: Antagen vanlig hängare med konstant kraft, belastning per lyftpunkt 280 kNC Konsekvens: Skalsidoplattan sprucken efter 3 års drift, rörledningen sjönk 120 mm Förlust: 15 dagars avstängningsunderhåll, direkt förlust över 10 miljoner RMB

Fall 2: Högtemperaturrörledning för en raffineringsenhet

Problem: Hängstiftets diameter var för liten, hållfastheten minskade vid hög temperatur Konsekvens: stiftskjuvbrott, rörledningen föll, orsakade medelstort läckageLektion: Kraftiga hängare måste beräknas för hållfasthet separat enligt faktiska arbetsförhållanden

Fall 3: Kylbox-pipeline för en LNG-terminal

Problem: Materialförsprödning vid låg temperatur, vanligt Q235-skal sprucket Konsekvens: Rörledningsförskjutning utom kontroll, läckage i kylboxens gränssnittsfläns Förbättring: Kraftiga hängare använder sig av material med låg temperaturseghet

Under 14 års branscherfarenhet har Yangzhou Tianshun Pipeline Technology hanterat många liknande projekt för omvandling av misslyckande för tunga stöd och har en djup förståelse för särdragen och riskerna med tunga arbetsförhållanden.

Produktens tekniska specifikationer

Analys av 7 kraftiga förstärkta konstruktioner

Höghållfast struktursystem

Shell använder Q345B låglegerat höghållfast stål, sträckgränsen ökade med 40 %

Sidoplattans tjocklek ökade med 50 %, helplåtsskärning utan skarvsvetsar

Bottenförstärkande ribplattedesign för att skingra koncentrerad stress

Hög-hållfast anslutning med stor diameter

Stift antar 40Cr legerat konstruktionsstål, härdat och härdat, styrkan ökat med 80%

Stiftdiameter designad med 5 gånger säkerhetsfaktor av maximal belastning

Självsmörjande bussning antagen för att minska friktionen och förbättra konstansen

Multi-Spring Parallell Technology

2-4 uppsättningar fjädrar parallellt för stora belastningar, enkel fjäderbelastning styrd inom rimligt område

Fjädergrupp synkron kompression design för att undvika excentrisk belastning

Varje fjäder testas separat, matchande avvikelse ≤2 %

Förstärkt spakmekanism

Spakarmens tvärsnitt förstorat, böjmodulen ökad med 100 %

Förtjockad foderplatta vid stödpunkt för att förhindra lokal krossning

Kamyta högfrekvent släckt, hårdhet över HRC45, slitstyrka livslängd ökat med 3 gånger

Tillverkningskontroll med hög precision

Nyckelhålspositioner bearbetade av CNC, positionsnoggrannhet ±0,1 mm

Spakmomentförhållandefel kontrolleras inom ±1 %

Fjäderkompression exakt inställd, kall belastningsavvikelse ≤3 %

Perfekt svetskvalitetskontroll

Huvudlastbärande svetsar använder full penetrationssvetsprocess

100 % ultraljudstestning, uppfyller JB/T 4730 Grade II-krav

Avspänningsbehandling efter svetsning för att eliminera kvarvarande svetsspänning

Flera säkerhetsskydd

Övre och undre mekaniska gränser inställda för att förhindra överslagsskador

Överbelastningsskydd, utlöser varning vid onormal belastning

Förskjutningslåsanordning för att skydda fjädrar under installation och transport

Jämförelse av last-förskjutningsprestanda

Följande är uppmätta data (300 kN belastning, 200 mm deplacement arbetstillstånd):

Fullslagsbelastningsavvikelsen för Heavy Duty Constant Spring Hanger kontrolleras inom ±4 %, mycket bättre än nationella standardkrav, vilket effektivt skyddar säkerheten för rörledningar och utrustning.

Vårt tunga produktverifieringssystem

Varje Heavy Duty Constant Spring Hanger måste genomföra följande verifiering före leverans:

Inkommande materialbesiktning

Materialcertifikatverifiering av stålplåtar och rundstänger

Återbesiktning av fjäderståls hårdhet och sammansättning

Verifiering av svetsmaterialkompatibilitet

Inspektion av produktionsprocessen

CMM-inspektion av CNC-bearbetningsdimensioner

Svets UT-testning

Fjädergrupps last-förskjutningskurvatest

Komplett maskinfabrikstest

100 % fullslagsbelastningstest, registrerar 20 mätpunktsdata

Konstansberäkning, omarbetning för okvalificerade produkter

Funktionstest av låsanordning och begränsningsanordning

Kalibrering av förskjutningsindikator

Fabriksdokument

Certifieringsdokument för materialkvalitet

Svetsinspektionsrapport

Vårtestrapport

Komplett maskinlast-förskjutningstestkurva

Produktkvalifikationscertifikat och installationsmanual

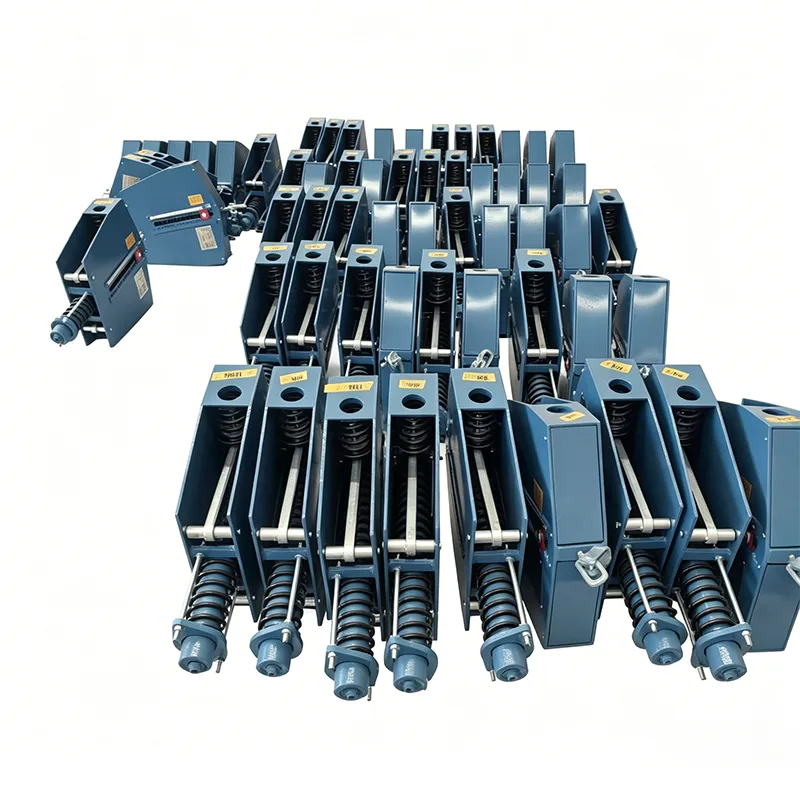

Typiska tillämpningsscenarier för tunga belastningar

Projektleverans och service

Exklusiv serviceprocess för tunga projekt

1. Teknisk dockning: Professionella ingenjörer dockar med rörledningsspänningsanalytiker för att bekräfta belastning, förskjutning och utrymmeskrav

2. Schemadesign: Ge skräddarsydda designscheman för speciella utrymmesbegränsningar

3. Ritningsbekräftelse: Tillhandahåll detaljerade monteringsritningar och lasttabeller, signerade och bekräftade av båda parter

4. Produktionsspårning: Tillhandahåll veckovisa produktionsframstegsbilder för större projekt

5. Fabriksacceptans: Kunder eller tredje part kan bjudas in att bevittna tester på fabriken

6. Service på plats: Tillhandahåll installationsvägledning, teknisk support på plats vid behov

7. Driftsspårning: Återbesök 6 månader efter driftsättning för att förstå driftstatus

Prestanda och engagemang

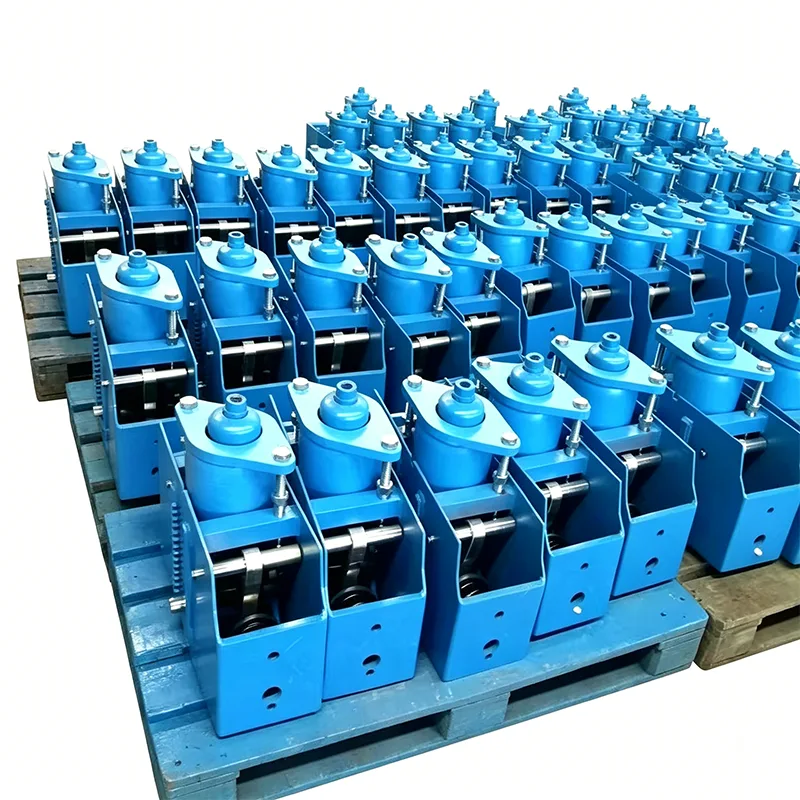

▶  Levererade mer än 500 uppsättningar av kraftiga hängare med konstant kraft, maximal belastning på en enhet 800kN

▶  Alla tunga produkter ger 3 års kvalitetsgaranti

▶  Tillhandahålla lösningar för eventuella kvalitetsproblem under drift inom 48 timmar

▶  Livstid teknisk rådgivning och reservdelsförsörjning

Heavy Duty Constant Spring Hanger är en pålitlig garanti för säker drift av tunga rörledningssystem. Med 14 års fokus förstår vi djupt att tunga arbetsförhållanden inte tillåter några misstag. Varje produkt har genomgått strikta tester för att säkerställa stabil drift under extrema arbetsförhållanden.
