Justerbar variabel fjäderhängare för termisk rörlighet i rörledningen med variabelt laststöd

Variabel fjäderhängare, även känd som variabla fjäderstöd, är den mest använda typen av rörstöd i industriella rörsystem. De ger en stödkraft som varierar proportionellt med fjäderavböjningen när röret rör sig vertikalt på grund av termisk expansion eller sammandragning. För applikationer där den termiska förskjutningen är måttlig och en kontrollerad mängd belastningsvariationer är acceptabel, erbjuder variabla fjäderhängare en kostnadseffektiv och kompakt lösning jämfört med konstanta fjäderstöd.

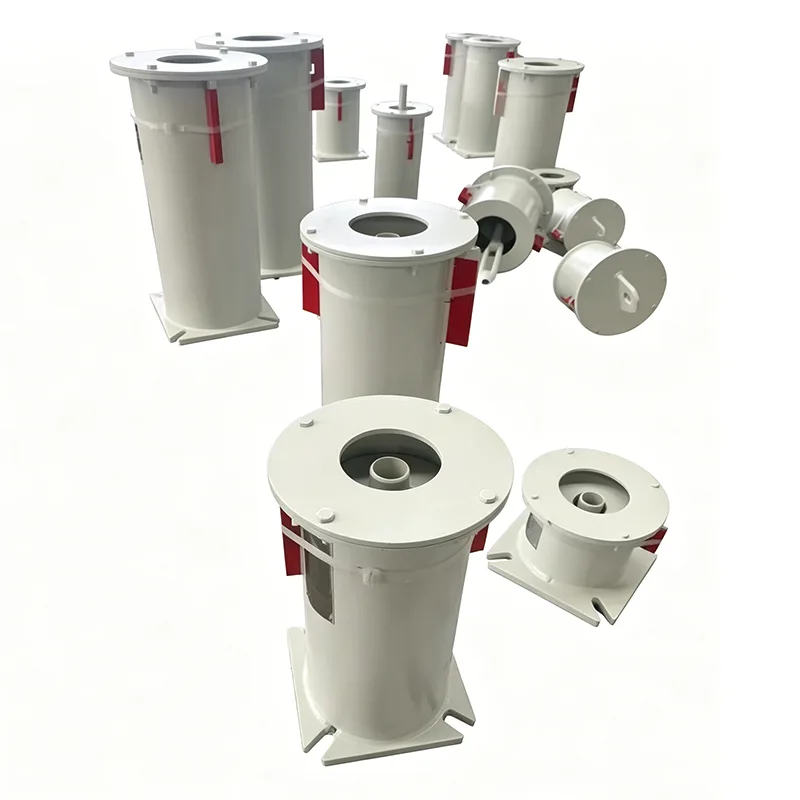

Tillverkad avYangzhou Tianshun Pipeline Technology, våra variabla fjäderhängare använder spiralfjädrar av högkvalitativt legerat stål inrymt i ett robust stålhölje. När röret rör sig uppåt eller nedåt från sitt installerade läge, komprimeras eller sträcker sig fjädern i enlighet därmed, vilket ändrar reaktionskraften i direkt proportion till färdsträckan och fjäderhastigheten. Varje enhet är kalibrerad på fabriken för den specificerade kalllasten, varmlasten och körriktningen, vilket säkerställer förutsägbar prestanda från installation till drift.

Produktens tekniska specifikationer

Designegenskaper & lastvariation

En nyckelparameter när du väljer en variabel fjäderhängare är lastvariationsprocenten — skillnaden mellan kall och varm last dividerat med driftsbelastningen. De flesta tekniska specifikationer kräver att detta värde förblir under 25 % för allmän service och under 6 % för kritiska utrustningsanslutningar. Där förskjutningen är tillräckligt stor för att belastningsvariationen skulle överskrida acceptabla gränser, specificeras istället konstanta fjäderhängare.

Våra variabla fjäderstöd av standardtyp är utformade för att hålla lastvariationerna inom typiska projektgränser över hela arbetsområdet, och varje enhet är tydligt märkt med sin fjäderhastighet, kalllastinställning och färdriktning för enkel installation och idrifttagning.

Standardserie och tekniskt sortiment

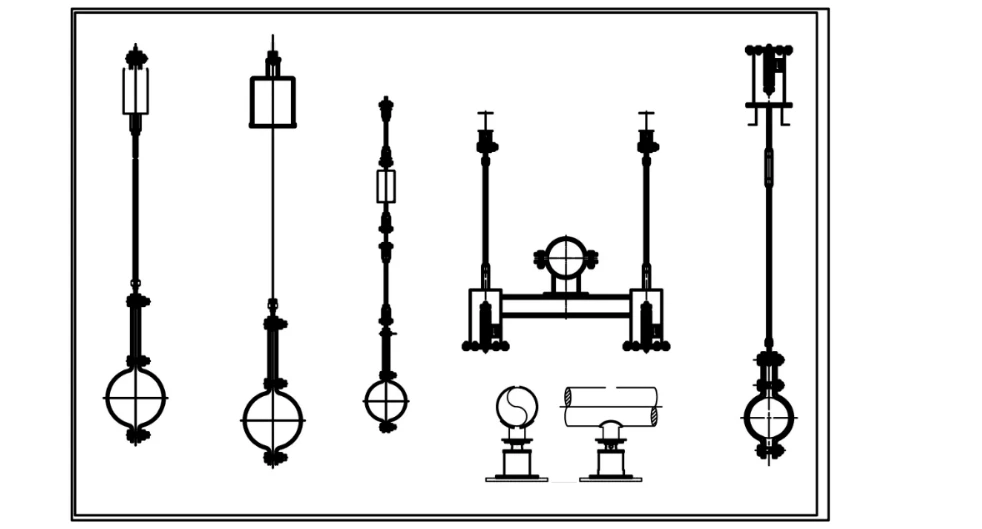

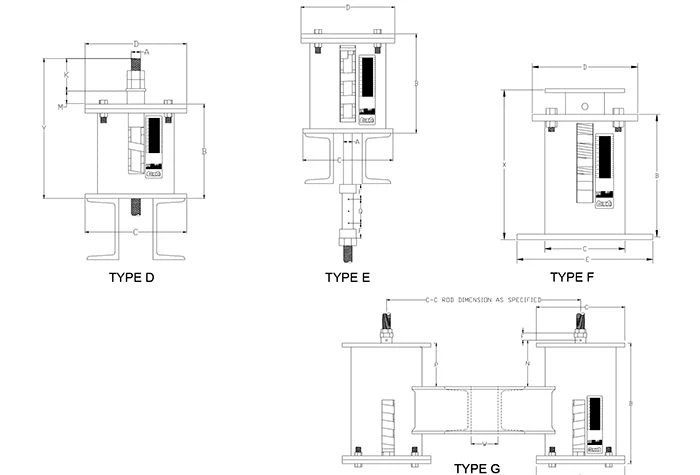

Vi erbjuder variabla fjäderhängare i flera monteringskonfigurationer inklusive toppupphängda, basmonterade och sidomonterade konstruktioner, som täcker belastningskapaciteter från cirka 0,02 kN upp till 40 kN över standardfjäderstorlekar. Standard rörelseområden inkluderar 30 mm, 60 mm, 90 mm, 120 mm och 150 mm, med speciella rörelser tillgängliga på begäran.

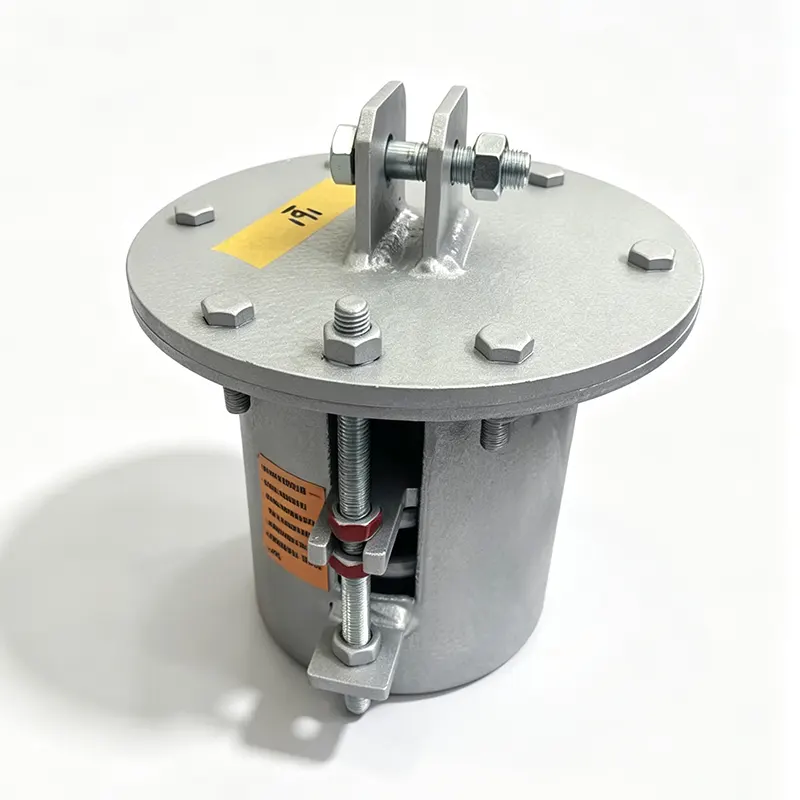

Fjäderelement tillverkas av 60Si2Mn eller 50CrVA fjäderstål, och hus finns i varmförzinkad, epoximålad eller rostfri ytbehandling för korrosiva miljöer. Standardenheter är klassade för omgivningstemperaturer från -20°C till +200°C, med högtemperaturlegeringsfjäderalternativ tillgängliga för extrema värmeapplikationer såsom ugns- och pannrör.

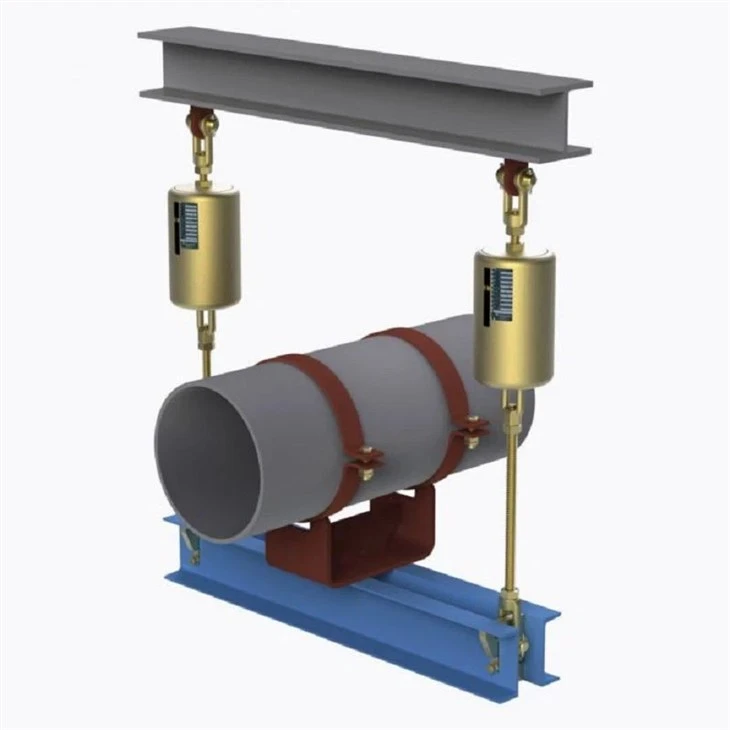

Varje variabel fjäderstöd är försedd med en färdskala, belastningsindikator och övre och nedre stoppplattor. Gängade stånganslutningar upptill och nedtill möjliggör enkel vertikal justering under installationen och lastinställningarna kan verifieras på plats mot märkskyltens data.

Standarder, material och anpassade alternativ

Våra variabla fjäderhängare är tillverkade i enlighet med GB/T 17116.1/.2/.3 och är fullt utbytbara med internationella standarder inklusive MSS SP-58, ASME B31.1, ASME B31.3 och EN 13480-3. Materialspårbarheten bibehålls under hela produktionen och alla fjädrar genomgår förinställning och belastningstester före montering.

För specialiserade projekt levererar vi fjäderhängare i rostfritt stål, isolerade rörstödsenheter och enheter med specialbeläggningar för offshore-, marin- eller avsaltningstjänster. Vi tillverkar även förisolerade rörstöd och rörskostöd som integreras direkt med vårt sortiment av variabla fjäderhängare för kompletta linjestödslösningar.

Typiska applikationer

Varierande fjäderstödinstalleras på praktiskt taget alla typer av process- och verktygsrör där vertikala termiska rörelser förekommer. Vanliga applikationer inkluderar kraftverksång- och matarvattenledningar, raffinaderiprocessrör, värmeväxlarslingor för kemiska anläggningar, fjärrvärmenät och VVS-system i stora kommersiella byggnader. De används också tillsammans med styva rörstöd på linjer där endast utvalda punkter kräver rörelsekompensation.

För rörsystem med dynamiska belastningar som vattenslag, seismiska händelser eller pumpvibrationer kombineras variabla fjäderhängare ofta med hydrauliska dämpare som begränsar dynamisk rörelse samtidigt som den tillåter fri termisk förskjutning. Om den termiska tillväxten är för stor för en variabel enhet rekommenderar vi att du uppgraderar till konstanta fjäderhängare vid dessa specifika stödpunkter.

Kompletterande produktsortiment

Vår bredare portfölj av rörstöd inkluderar konstanta fjäderstöd, styva hängare och stag, rörskostöd, förisolerade rörstöd för kalla och kryogena ledningar och hydrauliska dämpare. För rörsystem som också kräver absorption av axiell, lateral eller vinkelrörelse, tillverkar vi metallbälgexpansionsfogar, gummiexpansionsfogar och tygexpansionsfogar som kan specificeras tillsammans med våra fjäderstöd som en enskild lösning.

Kvalitet & Service

Varje variabel fjäderhängare är belastningstestad och dimensionellt verifierad i vår interna testanläggning före leverans, enligt vårt ISO 9001:2015 kvalitetsledningssystem. Vi stödjer kunder från initialt val av fjäder och belastningsberäkning till installationsvägledning och eftermarknadsservice. Förfrågningar får ett svar inom 24 timmar, och standardproduktionsledtider sträcker sig från 10 till 20 arbetsdagar beroende på volym och konfiguration. Med över 14 års leverans av rörstöd och expansionsfogar till projekt i mer än 45 länder, levererar vi både katalogstandard och specialkonstruerade enheter till EPC-entreprenörer och slutanvändare globalt.

Vanliga frågor

Vad betyder "belastningsvariationsprocent" på ett variabelt fjäderstöd?

Lastvariation är skillnaden mellan den kalla (installerade) lasten och den varma (drifts)lasten, uttryckt i procent av driftlasten. Den bestäms av fjäderhastigheten multiplicerad med den termiska rörelsen, dividerat med arbetsbelastningen. De flesta projektspecifikationer begränsar detta värde till max 25 % för standardrör.

Kan en variabel fjäderhängare installeras i valfri riktning?

Nej. Variabla fjäderhängare är utformade för vertikal rörelse och måste installeras med fjäderaxeln vertikal. Horisontell eller vinklad installation kommer att orsaka bindning, felaktig lastöverföring och för tidigt slitage. För horisontella belastningar eller lateral fasthållning bör stela stag, rörskor eller dämpare specificeras separat.

Vilken är den maximala temperaturen dina variabla fjäderhängare klarar av?

Standardenheter i kolstål med fjädrar av legerat stål är klassade för kontinuerlig drift upp till cirka 200°C. För högtemperaturrör såsom högtrycksångledningar eller pannanslutningar erbjuder vi fjädermaterial med hög temperatur och isolerade stödkonfigurationer. Kontakta vårt ingenjörsteam med dina driftsförhållanden för korrekt materialval.

Tillhandahåller du vårvalsberäkningar?

Ja. Vårt ingenjörsteam kan hjälpa till med val av fjäder om du tillhandahåller rörstorlek, arbetsvikt, termisk förskjutningsstorlek och riktning och eventuella projektspecifikationskrav. Vi kan också granska befintliga supportscheman och rekommendera lämpligt variabel eller konstant fjäderstöd för varje plats.

Vad är ledtiden för vanliga variabla fjäderhängare?

Standardkatalogenheter levereras vanligtvis inom 10 till 20 arbetsdagar, beroende på orderstorlek och aktuell produktionsbelastning. Anpassade ytbehandlingar, speciella resor eller konfigurationer av rostfritt stål kan lägga till några extra dagar. Snabb leverans kan diskuteras vid beställningstillfället.

Vilken dokumentation följer med en beställning?

Standardleveransen inkluderar en packlista och produktnamnskyltar med fjädernummer, belastningsklass och färddata. Materialtestrapporter (MTR), fjäderbelastningskalibreringsprotokoll och dimensionsinspektionsrapporter kan tillhandahållas på begäran. Tredjepartsinspektion av auktoriserade organ är också tillgänglig för projekt som kräver det.

Kan du leverera kompletta rörstödsenheter inklusive rörskor och klämmor?

Absolut. Vi levererar variabla fjäderhängare som fristående enheter eller som färdigmonterade stödset inklusive rörklämmor, rörskostöd, spännskruvar, gängade stänger och strukturella anslutningsdetaljer. Förisolerade rörstödsenheter för kall eller kryogen service finns också tillgängliga som ett enda paket färdigt att installera.
