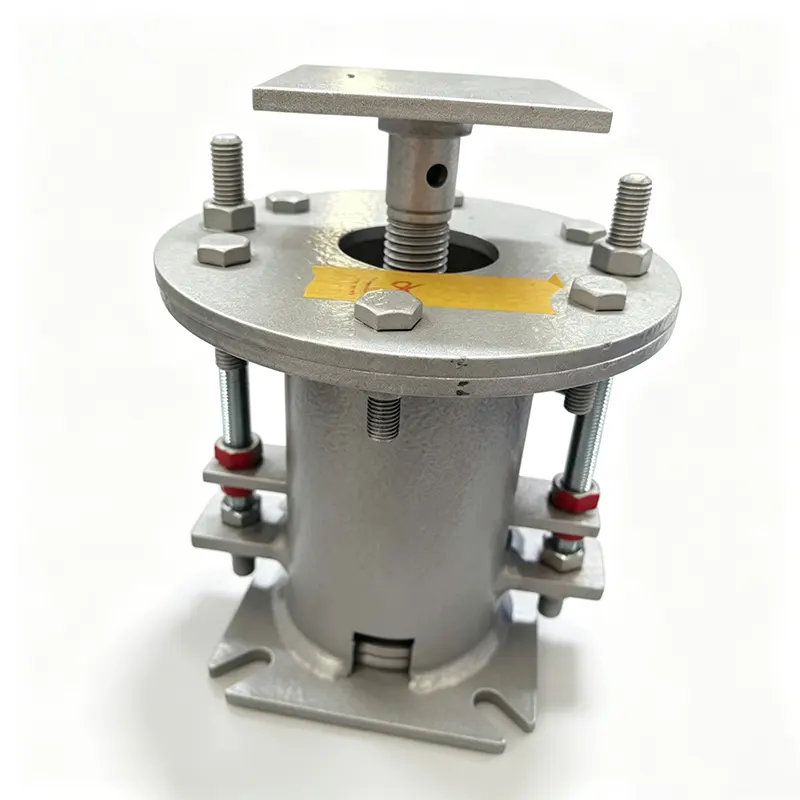

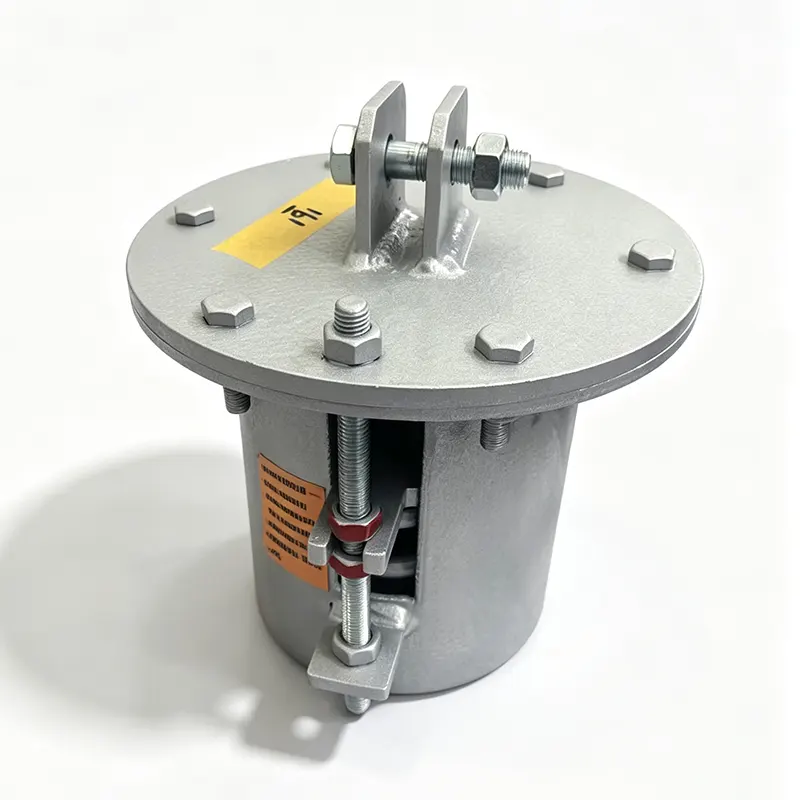

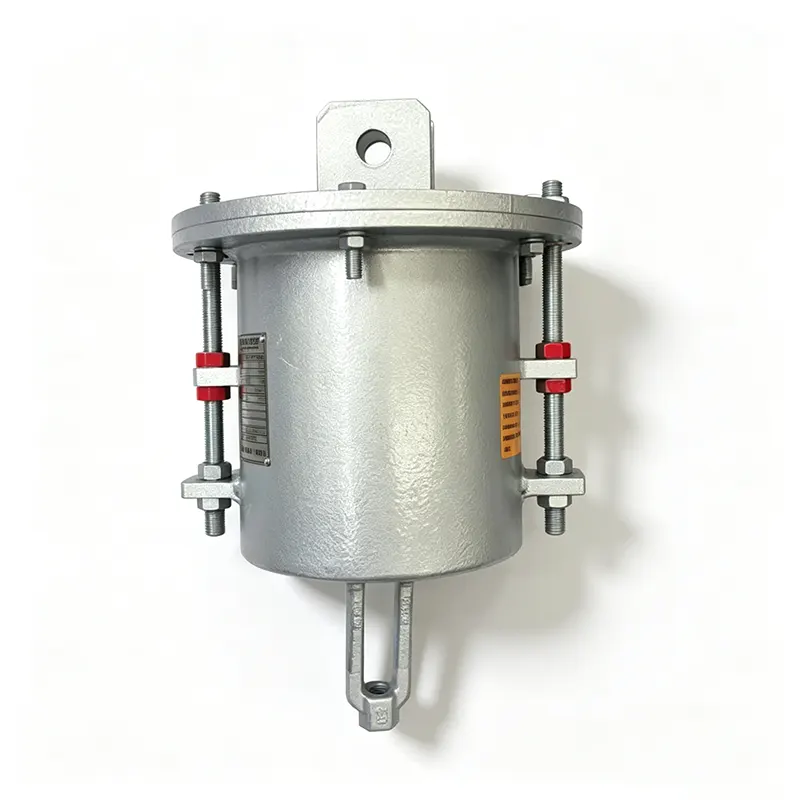

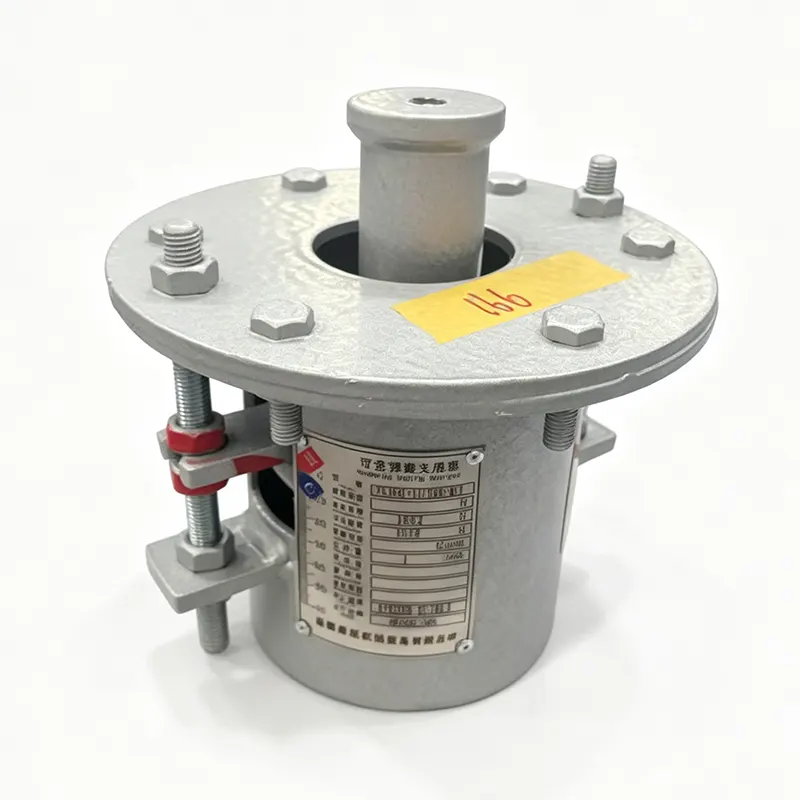

Variabel fjäderhängare för hög temperatur

Yangzhou Tianshun tillverkar variabla fjäderhängare för kraft-, petrokemi- och industrisektorerna från en 35 000 m² stor fabrik i Jiangsu, Kina. Våra högtemperaturvarianter är byggda för att hantera röryttemperaturer långt över omgivningstemperaturen samtidigt som förutsägbar lastprestanda bibehålls. Fjorton års dedikerad erfarenhet av rörstöd och ett kvalitetssystem certifierat enligt ISO 9001:2015 stödjer varje enhet som vi skickar till över 45 länder.

Där en variabel fjäderhängare passar

Inte varje rördrag kräver konstant belastning. När den termiska förskjutningen är begränsad erbjuder en variabel fjäderhängare en pålitlig och kostnadsmedveten lösning. När röret expanderar eller drar ihop sig vertikalt ändras stödkraften inom ett känt och kontrollerat område. Fjädern är dimensionerad så att denna belastningsvariation håller sig inom de gränser som satts av rörspänningsanalysen, vilket förhindrar överbelastning på ansluten utrustning samtidigt som röret hålls ordentligt stöd från kallt till varmt.

För högtemperaturservice går designen bortom standard fjäderspolar. Förhöjda rörtemperaturer kan utstråla eller leda värme in i hängaren, mjuka upp vanligt fjäderstål och förskjuta den kalibrerade lasten. Variabel fjäderhängare med hög temperatur löser detta med materialval och ytskydd som bevarar den specificerade fjäderhastigheten och belastningsintervallet över hela arbetsområdet.

Vad gör en högtemperaturdesign tillförlitlig

Fjädermaterial klassade för höga temperaturer

Standardfjädrar tappar styrka och hänger ner när temperaturen stiger. Vi väljer spolmaterial som passar den faktiska exponeringen. För måttligt förhöjda förhållanden upp till 150 °C behåller 50CrVA eller 60Si2Mn stabila mekaniska egenskaper. När temperaturen når 300 °C eller högre specificeras nickelbaserade legeringar som Inconel X-750. Varje materialvärme kommer med fullständiga brukscertifikat och spårbarhetsregister, vilket bekräftar att sammansättningen och värmebehandlingen matchar den erforderliga kvaliteten.

Lastvariation hålls inom projektgränserna

Den variabla fjäderhängaren producerar en annan kraft vid kallt läge, varmt driftläge och varje mellanliggande punkt. Våra konstruktionsingenjörer arbetar med den tillåtna belastningsvariationen från kundens rörspänningsrapport och väljer en fjäder som begränsar avvikelsen, vanligtvis till 15 % eller 25 % av arbetsbelastningen, även om snävare gränser kan uppfyllas vid behov. Varje enhet ställs in och testas på en kalibrerad bänk för att verifiera att belastningen vid kalla och varma positioner faller inom det specificerade bandet.

Korrosions- och värmeskydd för hårdvaran

Huset och konstruktionskomponenterna är som standard försedda med varmförzinkning eller högtemperatur epoxifärg. För särskilt aggressiv eller cyklisk värmeexponering erbjuder vi ytterligare termiska barriärbeläggningar eller tillverkar höljet av rostfritt stål. Dessa åtgärder förhindrar avlagringar, rost och ytförsämring som kan störa fjäderrörelsen under många års drift.

Justering på plats utan att ta bort hängaren

En lastjusteringsskruv och en mätklocka, märkta i steg om 2 %, gör att platsteamet kan finjustera den installerade lasten med upp till ±10 % till ±20 %, beroende på modell. Denna fältjustering är värdefull när det installerade skicket skiljer sig något från konstruktionsritningen, eller när rördragningen ändras under konstruktionen.

Resestopp och synlig skala

Varje hängare har övre och nedre stopp för att skydda mot överslag. En väl synlig resevåg låter installations- och underhållspersonal bekräfta den aktuella positionen med en blick. Det kalla förinställda läget är låst med löstagbara körstopp, vilket gör att hydrostatisk testning och kemisk rengöring kan fortsätta utan att fjädern avleds.

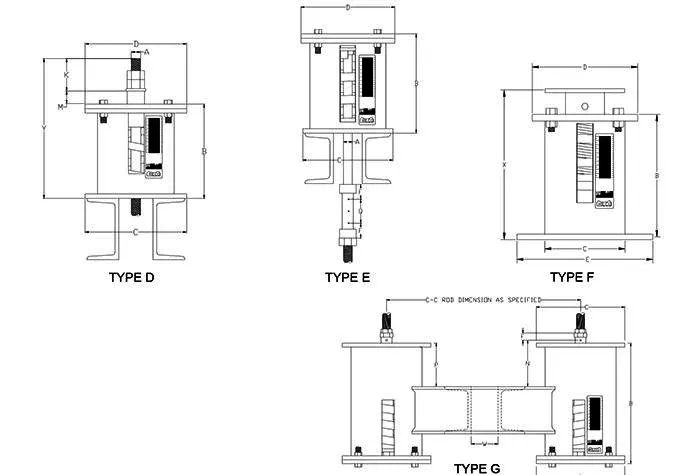

Teknisk översikt

Anpassade resor, belastningsklasser och högtemperaturmaterial hanteras som en del av vår regelbundna leverans. När vi får en förfrågan konverterar vi mellan internationella standarder och bekräftar den tekniska kompatibiliteten före tillverkning.

Kvalitetskontroll och dokumentation

Vårt ISO 9001-certifierade kvalitetssystem styr varje steg, från inkommande fjädertrådsinspektion till slutlig belastningstestning. Varje högtemperatur variabel fjäderhängare är förinställd till kundens specificerade kallbelastning och färd på vår testbänk. Vi registrerar belastningar vid kalla, mellanliggande och varma positioner och bekräftar att variationen ligger inom toleransen. Dessa register bevaras för hela spårbarhetspaketet och kan levereras med försändelsen.

Materialcertifikat för fjäderskruvar, konstruktionsstål och skyddsbeläggningar är spårbara till värmen eller partiet. När projekt kräver efterlevnad av ASME, EN eller andra internationella rörledningskoder tillhandahåller vi de dokumentationspaket som behövs för godkännande.

Där variabla fjäderhängare med hög temperatur används

Dessa hängare stöder rörsystem med medium till hög temperatur där vertikal förskjutning är närvarande men inte extrem. Typiska installationer inkluderar extra ångledningar, matarvattenledningar för pannorna, inlopps- och utloppsledningar för economizer, hetoljekretsar i raffinaderier och kemiska anläggningar, medeltrycksångdistribution i industrianläggningar och högtemperaturluftkanaler. I varje fall upptar hängaren vertikala rörelser samtidigt som rörspänningen hålls inom designgränserna, utan kostnaden och omslutningen av ett konstant laststöd.

Vanliga frågor

Hur väljer jag mellan en variabel fjäderhängare och en konstant fjäderhängare?

Beslutet beror på tillåten lastvariation. Om din rörspänningsrapport tillåter en belastningsändring mellan kallt och varmt läge, ger en variabel fjäderhängare tillförlitligt stöd till en lägre kostnad. Där röret inte kan acceptera någon meningsfull variation krävs en konstant fjäderhängare. Vårt ingenjörsteam kan granska dina last- och resedata och rekommendera lämplig typ.

Vad är den maximala driftstemperaturen för en högtemperatur variabel fjäderhängare?

Med standardlegerade fjäderstål som 50CrVA kan hängaren fungera pålitligt i miljöer där själva fjäderspolen når cirka 150 °C till 200 °C. För vårtemperaturer upp till 350 °C går vi över till nickelbaserade legeringar som Inconel X-750. Du behöver inte specificera legeringen själv; dela den förväntade vårexponeringstemperaturen och våra ingenjörer kommer att välja rätt material.

Kan Tianshun bygga variabla fjäderhängare för mycket stora eller mycket små belastningar?

Vårt standardsortiment täcker 0,5 kN till 250 kN. Laster utanför detta band hanteras som specialtillverkning. Små instrumentlinjestöd och tunga stigarhängare för huvudångledningar har producerats och testats i vår anläggning.

Vilka beläggningsalternativ finns för hög temperatur eller korrosiva atmosfärer?

Utöver varmförzinkning och högtemperaturepoxi kan vi applicera termiskt härdade silikonbaserade beläggningar, halar eller tillverka höljet av rostfritt stål. Om din webbplats är kustnära, offshore eller kemiskt aggressiv, nämn detta under förfrågan så kommer vi att rekommendera ett lämpligt skyddssystem.

Kommer variabla fjäderhängare med monteringsanvisning?

Ja. Varje hängare levereras med en kort installationsguide som täcker lyft, förinställda stoppborttagning och lastverifiering. Vi tillhandahåller även detaljerade instruktioner för idrifttagning så att platsteamet kan bekräfta korrekt drift innan överlämnandet.

Vad är en typisk leveranstid för en standard fjäderhängare med variabel hög temperatur?

Standardmodeller med vanliga fjädermaterial kan tillverkas, förinställas och testas inom fyra till sex veckor. Anpassade legeringar och större lastkapacitet kan förlänga detta, och vi bekräftar schemat vid offerttillfället.

Jobbar med Tianshun

När du kontaktar oss angående en fjäderhängare för hög temperatur, hanterar en dedikerad kundansvarig med teknisk kunskap om rörstöd din förfrågan. Vi granskar dina driftsförhållanden, inklusive temperatur, färdväg, belastning och tillämplig designkod, och returnerar en teknisk rekommendation inom 24 timmar. Anpassade fjädermaterial, icke-standardiserade rörelser, specifika ändbeslag och projektspecifik dokumentation behandlas som normala affärer, inte särskilda undantag.

Efter leverans är vi tillgängliga för installationssupport och underhållsvägledning. Mer än 70 % av vår verksamhet kommer från återkommande beställningar, som vi ser som det starkaste stödet för vår produktprestanda under tusentals termiska cykler.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² anläggning, Jiangsu, Kina – exporterar till över 45 länder.

Variabel fjäderhängare med hög temperatur som håller stödet pålitligt även när röret blir varmt.
