Ångledningar upplever drastiska temperaturskillnader under uppstarts- och avstängningsfaser, och högtemperaturmedier skapar betydande termisk förlängningsförskjutning. Rörledningens egenvikt, mediavikt och fluktuerande belastningar verkar samtidigt. Vanliga variabla fjäderstöd saknar tillräcklig tryckbärande och värmebeständig kapacitet; långvarig drift leder lätt till fjäderavslappning, belastningsavvikelse och deformation av höljet, vilket kan resultera i att rörledningsskarven slits sönder och enhetsbelastningen minskar eller stängs av.

Denna figur visar prestandakurvan för lastförskjutning för ett variabelt fjäderstöd/hängare, inklusive nyckelparametrar för last och förskjutning för att verifiera produktens lastbärande noggrannhet och driftsäkerhet.

Varje enhet är föremål för lastkalibrering och prestandatestning före leverans. Inställningsbelastningsavvikelsen kontrolleras inom ±5 %, i enlighet med den internationella standarden ANSI/MSS-SP-58-2018 samt NB/T47039-2013.

Produkterna uppfyller tekniska krav för kraft-, petrokemiska och andra industriella rörsystem. Enligt MSS‑SP‑58‑2018 ska den maximalt tillåtna belastningsvariationen för variabla fjäderenheter inte överstiga 25 % av driftvarm belastning inom full arbetsväg.

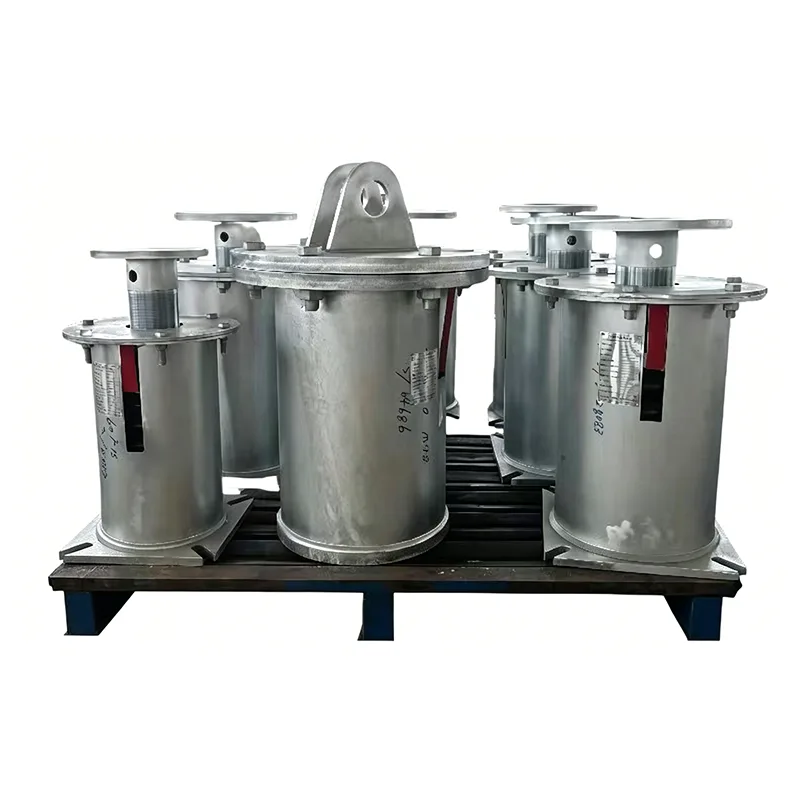

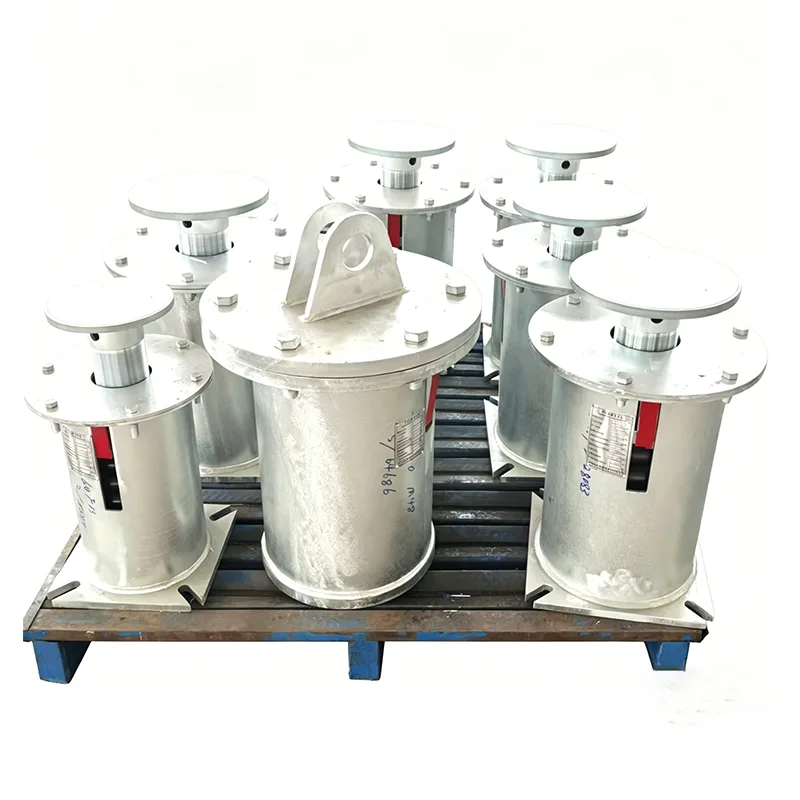

Steam Pipe Variable Spring Support är specialkonstruerat för ångservice och möter kraven på långvarig kontinuerlig drift av ångledningar i värmekrafts-, fjärrvärme- och petrokemiska anläggningar. Sedan vår produktionslansering 2012 har vi levererat över 400 uppsättningar av stöd för storskaliga ångprojekt, med den längsta livslängden på plats på 13 år.

Produktens tekniska specifikationer

Variabel Spring Hanger Spec Tabell	Exempel
Hängare Typ / Konfiguration	Typ A, B, C, D, E, F, G
Spring Storlek / Nr.	Nr 0 - nr 22
Reseutbud	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Driftbelastning	0,2 kN - 400 kN
Installerad belastning (kall belastning)	kN / kgf
Driftbelastning (Hot Load)	kN / kgf
Rörelseriktning	Uppåt / Nedåt
Variabilitet (%)	≤ 25 % (Standard)
Ytbehandling	Varmförzinkning/målad
Material för hölje	Kolstål (Q235/Q355)

Strukturell sammansättning och verksamhetsprincip

Variabla fjäderstöd för ångrör finns i två strukturella typer: upphängda och nedre. De kompenserar för vertikal rörlednings termiska förskjutning via elastisk fjäderdeformation, vilket ger stabilt kontrollerade lastfluktuationer inom avböjningsområdet.

Alla komponenter är tillverkade av material som är lämpliga för höga temperaturer:

1. Högtemperaturlegerade tryckfjädrar

2. Förtjockade tryckbärande hus

3. Värmebeständiga justerskruvstänger

4. Skalplattor för metallförskjutning

5. Höghållfasta smidda lyftöglor och baser

6. Dubbla låsenheter som inte lossnar

Installationsbelastningen är förkalibrerad på fabriken. När rörledningar expanderar med stigande temperatur, expanderar och drar fjädrarna ihop sig synkront, vilket upprätthåller rörledningsbelastningar jämnt och sänker belastningen på svetsfogar och utrustningsmunstycken.

Graderat materialmatchningsbord

Tre materialkonfigurationer klassificeras efter ångtemperatur för att matcha faktiska driftsförhållanden för ångrörs variabla fjäderstöd:

Driftsgrad	Medietemperatur	Fjädermaterial	Material för hölje	Ytskyddsprocess
Lågtemperaturånga	≤300℃	60Si2MnA	Q345B	Högtemperaturbeständig epoxiprimer + topplack
Medeltemperatur ånga	300℃~450℃	50 CrVA	16MnR	Sandblästring plus förtjockad högtemperaturbeständig beläggning
Överhettad ånga med hög temperatur	450℃~550℃	Högtemperatur Cr-V legering	304 rostfritt stål klädd platta	Integrerad passivering och sprutning vid hög temperatur

Alla råvaror kommer med original MTC-certifikat från kvalificerade stålverk. Varje stålsats genomgår tre ominspektioner: spektroskopi, dragprovning och slagprovning. Full dokumentationsspårbarhet upprätthålls för att uppfylla EEAT-revisionskraven.



Fullständig seriespecifikationstabell

Modellkod	Nominell belastning (kN)	Standard termisk avböjning (mm)	Matchande ångrörs nominella diameter	Tillämpliga standarder
SPVS-50	0,3~25	50, 80	DN25~DN150	GB/T 17116, HG 20644
SPVS-120	25~120	120, 150	DN200~DN400	ASME B31.1 termisk effektkod
SPVS-200	120~350	150, 200	DN450~DN800 stora huvudångrör	DL/T kraftverksstödstandard

Typiska tillämpningsscenarier

Steam Pipe Variable Spring Supports är i första hand utplacerade på huvudångledningar:

▶  Huvudledningar för ånga, återuppvärmning av ånga och matarvatten i koleldade och gaseldade värmekraftverk

▶  Högtemperaturångöverföringsledningar för ugnar och krackningsenheter i raffinaderier

▶  Primära högtemperatur-ångnät för stora stadsfjärrvärme

▶  Rörledningar för ånggenerering i kraftverk för biomassa och avfall till energi

▶  Värmeväxlarstationer och ångdistributionsaggregat i kemikalieparker

Bulkförsörjningsrekord finns för benchmark inhemska och internationella projekt. Vi kan tillhandahålla tidigare projektkontrakt, färdigställande bilder på plats och dokument om ägarens godkännande för att stärka EEAT auktoritativ verifiering.

Standardiserat arbetsflöde för produktion och kvalitetskontroll

Varje produkt genomgår omfattande interntester före leverans

In-house testkåpor

Dimensionell och visuell inspektion, PMI (Positive Material Identification), hårdhetstestning, MT/PT oförstörande provning (i tillämpliga fall), fjäderbelastningsprovning med last-förskjutningskurvor och beläggningstjockleksmätning. Fabrikstestrapporter (FTR) och materialtestrapporter (MTR) tillhandahålls.

Obs: In-house testning är inte ILAC-ackrediterad tredjepartstestning

Tredje part bevittnade tester eller laboratorietester är tillgängliga som en valfri, separat offererad tjänst.

Valfria tredjepartsinspektionstjänster (noteras separat)

1. Materialprovning

Analys av kemisk sammansättning, dragprovning, Charpy lågtemperaturslagprovning och hårdhetsprovning.

2. Svets NDT

Magnetisk partikeltestning (MT), vätskepenetranttestning (PT), ultraljudstestning (UT) och radiografisk testning (RT).

3. Test av fjäderbelastning

Inklusive last-förskjutningskurvor.

4. Varmförzinkning / epoxibeläggning Korrosionsskyddsinspektion

5. Bevittnade tester, fabriksövervakning och inspektion före leverans (PSI)

Våra fördelar

Benchmarkad mot LISEGA International Pipe Support System

Vår produktbelastningsnoggrannhet, teststandarder och dokumentationssystem är benchmarkade mot LISEGAs internationella rörstödsystem.

Vad skiljer oss åt

Till skillnad från vanliga inhemska tillverkare som endast levererar själva produkten, tillhandahåller vi en last-förskjutningskurva med varje fjäderenhet. Vi underlättar också tredjeparts SGS-tester och bevittnade inspektioner, och stöder dokumentgranskningar av PE/CPE-ingenjörer för utländska projekt.

Fullständig eftermarknadsservice

▶  Gratis beräkning av rörledningsspänning för att exakt matcha lämplig modell med variabel fjäderstöd för ångrör

▶  Anpassad tillverkning för icke-standardiserade dimensioner och speciella högtemperaturförhållanden

▶  Ingenjör på plats för att guida lyftning, idrifttagning av last och borttagning av låsflikar

▶  12 månaders full enhetsgaranti; gratis ersättning för belastningsavvikelser eller komponentdefekter inom garantin

▶  Långsiktigt reservdelslager och 24-timmars teknisk support online

Kompletterande FAQ

F: Kan detta stöd användas på lång sikt för överhettade ångledningar?

S: Välj varianten Steam Pipe Variable Spring Support med Cr-V legeringsfjädrar och rostfritt stålklädda plåthus. Testning bekräftar noll prestandaförsämring under kontinuerlig 550 ℃ drift, och produkten har setts under lång tid i flera 1 000 MW kraftgenererande enheter.

F: Vilka acceptansdokument levereras med varje set?

S: Varje enhetsuppsättning innehåller testcertifikat för råmaterial från kvarn, testark för fjäderbelastning, svetsinspektionsrapporter och produktcertifikat om överensstämmelse. Ominspektion av tredjepartsorganisationer stöds.

F: Kan den här produkten direkt ersätta fjäderstöd i gammal stil vid befintliga eftermontering av rörledningar?

S: Dimensioner följer enhetliga nationella standardspecifikationer; monteringslyftpunkter och skruvstångsstorlekar är utbytbara. Direkt utbyte är möjligt efter att ha verifierat belastnings- och deformationsparametrar, utan omfattande modifiering av civila fundament.
