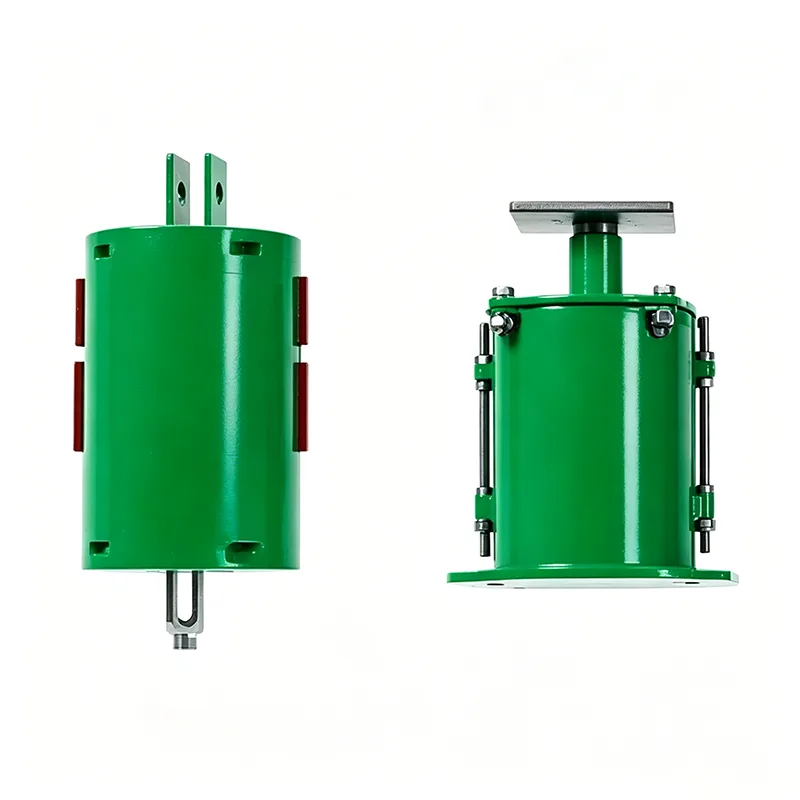

Industriell fjäderhängare

Industrial Spring Hanger is a dedicated support device for industrial piping systems. Den är utformad för att bära egenvikten från rörledningar, kompensera för förskjutning orsakad av termisk expansion och sammandragning, och isolera mekaniska vibrationer. Since 2012, Yangzhou Tianshun Piping has focused on the R&D and manufacturing of such products. Over the past 14 years, we have produced more than 500,000 sets, which are widely adopted in high-standard industrial projects across the globe. Våra produkter tillverkas i strikt överensstämmelse med internationella standarder, och levererar både standardlösningar och skräddarsydda lösningar för att passa olika arbetsförhållanden.

Arbetsprincip

Genom att utnyttja fjädrarnas elastiska egenskaper bibehåller Industrial Spring Hanger en konstant stödkraft när rörledningar producerar vertikal förskjutning. When pipelines expand or contract due to temperature changes, the springs stretch and compress accordingly. Detta säkerställer att rörledningsbelastningar överförs jämnt till byggnadskonstruktioner, vilket förhindrar rörbrott och utrustningsskador till följd av spänningskoncentration orsakad av stela begränsningar. Samtidigt absorberar fjädrarnas dämpande effekt effektivt vibrationer som genereras av pumpar, kompressorer och annan utrustning och minskar ljudöverföringen.

Produktens tekniska specifikationer

Kärnfunktioner

▶  Hög belastningsnoggrannhet: Varje enhet är belastningskalibrerad före leverans, med belastningsfelet kontrollerat inom ±5 %.

▶  Utmärkt utmattningsbeständighet: Alla fjädrar har klarat 100 000 utmattningstest utan permanent deformation eller brott.

▶  Hög säkerhetsfaktor: Designsäkerhetsfaktorn är inte mindre än 1,5, vilket säkerställer tillförlitlig prestanda under extrema arbetsförhållanden.

▶  Överlägsen anti-korrosionsprestanda: Färdig med varmförzinkning eller epoxizinkrik beläggning, lämplig för korrosiva miljöer som kustområden och kemiska anläggningar.

▶  Visuell övervakning: Utrustad med tydliga förskjutningsvågar för enkel installation på plats och driftinspektion.

Prestandajämförelse

Applikationsscenarier

Industrial Spring Hanger är tillämpbar på alla industriella rörsystem som är utsatta för temperaturfluktuationer och vibrationer. Den fungerar exceptionellt bra i följande scenarier:

▶  Högtemperatur- och högtrycksprocessrörledningar för petroleumraffineringsenheter

▶  Huvudångledningar och matarvattenledningar till kraftverk

▶  Kryogena rörledningar vid LNG-mottagningsterminaler och förgasningsanläggningar

▶  Rörledningar som transporterar frätande media i kemiska och farmaceutiska fabriker

▶  Huvudledningar för centralvärme i stadsnät

▶  Gas- och syreledningar i järn- och stålmetallurgiska anläggningar

Kvalitetssäkringssystem

Vi har etablerat ett komplett kvalitetskontrollsystem för hela processen som täcker inspektion av inkommande råmaterial till leverans av färdig produkt.

1. Inkommande råmaterialinspektion: Varje parti stål levereras med originalmaterialcertifikat och testas via spektralanalys och mekanisk egenskapsundersökning.

2.Fjäderproduktionskontroll: Fjädrar tillverkas av CNC-lindningsmaskiner. Varje fjäder genomgår belastningstest och permanent kompressionsdeformationstest.

3.Svetskvalitetskontroll: Alla svetsprocedurer utförs av certifierade svetsare, följt av oförstörande provning.

4. Inspektion av färdig produktleverans: Varje enhet är föremål för lastkalibrering och visuell inspektion, med kompletta kvalitetscertifieringsdokument tillhandahållna.

Vårt produktionsledningssystem har godkänt ISO 9001:2015 certifiering, och alla produkter uppfyller internationella standarder inklusive CE och API.

Stödtjänster

▶  Gratis teknisk urvalstjänst: Vi tillhandahåller professionellt urval och beräkning av hängare baserat på rörledningsparametrar och faktiska arbetsförhållanden.

▶  Anpassad design: Ej standarddesign för speciell belastning, förskjutning eller begränsat installationsutrymme.

▶  Teknisk support på plats: Professionella ingenjörer kan skickas ut för att vägleda installation och driftsättning på plats.

▶  Långsiktig reservdelsförsörjning: Vi har ett välutrustat reservdelslager för att ge snabb support för reservdelsbehov.

För mer tekniska parametrar eller skräddarsydda lösningar för Industrial Spring Hanger, vänligen kontakta vårt säljteam för att få detaljerade dokument.
