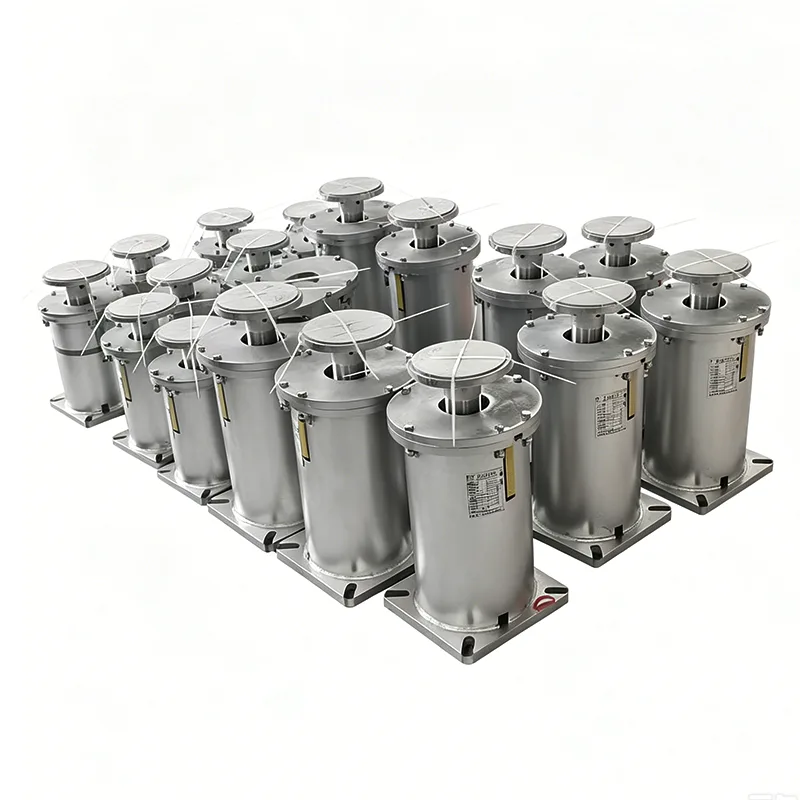

Variabel fjäderstöd för rörledning

Variable Spring Support for Pipeline is a dedicated elastic support device engineered to withstand vertical displacement of pipelines. It delivers adjustable supporting force within the allowable displacement range by leveraging the inherent stiffness of springs. När rörledningar rör sig upp och ner på grund av temperaturfluktuationer, mediumflöde eller utrustningsvibrationer, reglerar stödet automatiskt lagerkraften, vilket effektivt förhindrar rörspänningskoncentration och skador på utrustningsanslutningar.

Denna figur visar prestandakurvan för lastförskjutning för ett variabelt fjäderstöd/hängare, inklusive nyckelparametrar för last och förskjutning för att verifiera produktens lastbärande noggrannhet och driftsäkerhet.

Varje enhet är föremål för lastkalibrering och prestandatestning före leverans. Inställningsbelastningsavvikelsen kontrolleras inom ±5 %, i enlighet med den internationella standarden ANSI/MSS-SP-58-2018 samt NB/T47039-2013.

Produkterna uppfyller tekniska krav för kraft-, petrokemiska och andra industriella rörsystem. Enligt MSS‑SP‑58‑2018 ska den maximalt tillåtna belastningsvariationen för variabla fjäderenheter inte överstiga 25 % av driftvarm belastning inom full arbetsväg.

Yangzhou Tianshun Piping har varit engagerad i produktionen av denna produkt sedan 2012. Hittills har vi levererat över 800 000 set till mer än 300 industriprojekt över hela världen, och produktens prestanda har validerats fullt ut genom långvarig drift på plats.

Produktens tekniska specifikationer

Variabel Spring Hanger Spec Tabell	Exempel
Hängare Typ / Konfiguration	Typ A, B, C, D, E, F, G
Spring Storlek / Nr.	Nr 0 - nr 22
Reseutbud	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Driftbelastning	0,2 kN - 400 kN
Installerad belastning (kall belastning)	kN / kgf
Driftbelastning (Hot Load)	kN / kgf
Rörelseriktning	Uppåt / Nedåt
Variabilitet (%)	≤ 25 % (Standard)
Ytbehandling	Varmförzinkning/målad
Material för hölje	Kolstål (Q235/Q355)

Designprincip och strukturell sammansättning

Konstruerad i enlighet med Hookes lag är fjäderns avböjning direkt proportionell mot den applicerade belastningen. När rörledningen rör sig uppåt minskar fjäderkompressionen och stödkraften minskas i enlighet därmed. När rörledningen rör sig nedåt ökar fjäderkompressionen, vilket leder till en högre stödkraft. Denna funktion gör det möjligt för stödet att anpassa sig till dynamiska förändringar av rörledningar i drift och upprätthålla spänningsbalansen i hela rörsystemet.

Standardprodukter består av följande nyckelkomponenter:

▶  Cylindrisk spiralfjäder: Tillverkad av legerat fjäderstål och föremål för rigorös värmebehandling och stabiliseringsbehandling.

▶  Övre och nedre anslutningsplattor: Används för att ansluta rörledningar och byggnadskonstruktioner, med flexibla installationslägen som kan anpassas till platsförhållandena.

▶  Belastningsindikatorplatta: Visar fjäderbelastning och rörledningsförskjutning i realtid.

▶  Låsanordning: Säkrar fjäderpositionen efter installation och idrifttagning för att undvika deformation under transport och montering på plats.

▶  Skyddshölje: Blockerar damm, regnvatten och frätande media från att komma in, för att förlänga fjäderns livslängd.

Viktiga tekniska funktioner

▶  Kontrollerbar lastvariationsgrad: Designlastvariationshastigheten hålls inom 25 %, vilket säkerställer jämn kraftfördelning över rörsystemet.

▶  Brett urval av specifikationer: Utrustad med 12 belastningsklasser och 5 deplacementstorlekar, som täcker kraven från de flesta industriella rörapplikationer.

▶  Förbelastningskalibrering: Förinställd till specificerad belastning enligt kundens krav före leverans, redo för direkt användning efter installation på plats.

▶  Anti-lossningsstruktur: Alla anslutningsdelar är försedda med låsmuttrar och låsbrickor för att förhindra att de lossnar under drift.

▶  Modulär konstruktion: Huvudkomponenterna är utbytbara för enkelt underhåll och utbyte på plats.

▶  Stark miljöanpassning: Matchande material och ytbehandlingar kan väljas för att passa olika arbetsförhållanden.

Prestandajämförelse med andra rörstöd

Jämförelseobjekt	Variabel fjäderstöd för rörledning	Styvt rörstöd	Konstant fjäderstöd
Förskjutningskompensationskapacitet	Kompenserar vertikal förskjutning på 50–200 mm	Ingen förskjutningsersättning	Kompenserar vertikal förskjutning på 50–400 mm
Lastvariationshastighet	≤ 25 %	Belastningen ändras kraftigt med förskjutning	≤ 5 %
Tillämpliga arbetsvillkor	Rörledningar med generell termisk förskjutning	Rörledningar med ingen eller minimal förskjutning	Rörledningar med stor deplacement eller känsliga för belastningsvariationer
Strukturell komplexitet	Medium	Enkel	Komplex
Tillverkningskostnad	Medium	Låg	Hög
Installations- och underhållssvårigheter	Låg	Låg	Hög

Typiska tillämpningsscenarier

Variabelt fjäderstöd för rörledning används ofta i olika industriella rörsystem som är utsatta för temperaturförändringar, särskilt idealiskt för följande applikationer:

▶  Ångledningar, matarvattenledningar och kondensatrörledningar i värmekraftverk

▶  Bearbeta rörledningar och anslutande rörledningar av värmeväxlarutrustning i petrokemiska anläggningar

▶  Kompressorstationer och ventilkammare i långväga naturgasledningar

▶  Huvud- och grenrörledningar till stadscentralvärmenät

▶  Slamtransporterande rörledningar i avloppsreningsverk

▶  Rörsystem på fartyg och offshoreplattformar

Tillverkning och kvalitetskontroll i hela processen

Vi äger moderna produktionslinjer för variabla fjäderstöd, utrustade med professionella faciliteter inklusive CNC-fjäderlindningsmaskiner, fjädertestmaskiner, spektrometrar och oförstörande testinstrument. All products are manufactured under strict quality control procedures:

Varje produkt genomgår omfattande interntester före leverans

In-house testkåpor

Dimensionell och visuell inspektion, PMI (Positive Material Identification), hårdhetstestning, MT/PT oförstörande provning (i tillämpliga fall), fjäderbelastningsprovning med last-förskjutningskurvor och beläggningstjockleksmätning. Fabrikstestrapporter (FTR) och materialtestrapporter (MTR) tillhandahålls.

Obs: In-house testning är inte ILAC-ackrediterad tredjepartstestning

Tredje part bevittnade tester eller laboratorietester är tillgängliga som en valfri, separat offererad tjänst.

Valfria tredjepartsinspektionstjänster (noteras separat)

1. Materialprovning

Analys av kemisk sammansättning, dragprovning, Charpy lågtemperaturslagprovning och hårdhetsprovning.

2. Svets NDT

Magnetisk partikeltestning (MT), vätskepenetranttestning (PT), ultraljudstestning (UT) och radiografisk testning (RT).

3. Test av fjäderbelastning

Inklusive last-förskjutningskurvor.

4. Varmförzinkning / epoxibeläggning Korrosionsskyddsinspektion

5. Bevittnade tester, fabriksövervakning och inspektion före leverans (PSI)

Våra fördelar

Benchmarkad mot LISEGA International Pipe Support System

Vår produktbelastningsnoggrannhet, teststandarder och dokumentationssystem är benchmarkade mot LISEGAs internationella rörstödsystem.

Vad skiljer oss åt

Till skillnad från vanliga inhemska tillverkare som endast levererar själva produkten, tillhandahåller vi en last-förskjutningskurva med varje fjäderenhet. Vi underlättar också tredjeparts SGS-tester och bevittnade inspektioner, och stöder dokumentgranskningar av PE/CPE-ingenjörer för utländska projekt.

Urvalsguide och stödtjänster

We provide professional selection guidance to help customers pick the most suitable products. Förse oss helt enkelt med rörledningsparametrar, driftstemperatur, förskjutning, installationsutrymme och annan relevant information, så kommer våra ingenjörer att beräkna och rekommendera den optimala modellen och specifikationen av Variable Spring Support for Pipeline.

Vi erbjuder även ett komplett utbud av stödtjänster enligt följande:

▶  Icke-standardanpassning: Specialdesignade och tillverkade produkter för speciella belastningar, förskjutningar eller begränsat installationsutrymme.

▶  Teknisk service på plats: Professionella ingenjörer kan skickas ut för att vägleda installation och driftsättning på plats.

▶  Garantiservice: Alla produkter kommer med 12 månaders garanti. Defekta produkter kommer att repareras eller ersättas kostnadsfritt inom garantiperioden.

▶  Långsiktig reservdelsförsörjning: Ett komplett reservdelslager upprätthålls för att ge snabb respons på kundernas reservdelsbehov.

Vänligen kontakta vårt säljteam för ytterligare information och offerter för Variable Spring Support for Pipeline.
