Petrokemiskt variabel fjäderstöd

Rörledningssystem i petrokemiska anläggningar fungerar under lång tid under hög temperatur, högt tryck, mycket korrosiva och brandfarliga/explosiva miljöer och kräver 3-5 års kontinuerlig drift utan avbrott. Under sådana förhållanden är vanliga industriella fjäderstöd utsatta för fjäderutmattningsbrott, korrosionsperforering i huset och lösa anslutningar. Dessa problem orsakar inte bara rörledningsspänningar som leder till medialäckage, utan kan också resultera i oplanerade fabriksstopp, vilket leder till ekonomiska förluster på tiotals miljoner yuan.

Med inriktning på dessa branschspecifika risker har vi utvecklat det dedikerade petrokemiska variabla fjäderstödet, som är helt anpassat till den petrokemiska industrins stränga krav från material och struktur till tillverkningsprocesser.

Kärnproduktpositionering

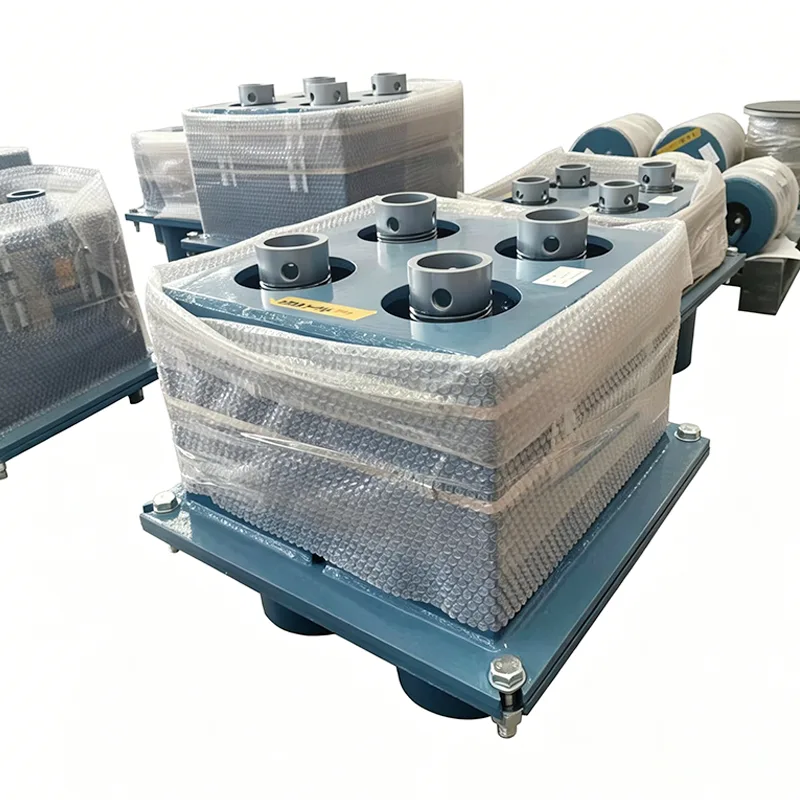

Petrochemical Variable Spring Support är en elastisk rörledningsstödprodukt designad exklusivt för petrokemiska anläggningar. Den absorberar vertikal förskjutning orsakad av rörledningens termiska expansion och sammandragning genom fjädrarnas elastiska deformation, samtidigt som den överför rörledningsbelastningar till civila strukturer.

Yangzhou Tianshun Pipeline gick in i det petrokemiska pipeline-stödområdet 2012. Under de senaste 14 åren har vi levererat mer än 1,2 miljoner uppsättningar produkter till över 280 raffinerings-, eten- och LNG-projekt över hela världen, med produktprestanda verifierad av faktiska arbetsförhållanden i upp till 12 år.

Produktens tekniska specifikationer

Graderat materialmatchning och precisionstillverkningssystem

Materialanpassningslösning i tre nivåer

Baserat på korrosionsgraden och temperaturkraven för olika arbetsförhållanden har vi etablerat ett graderat materialsystem för petrokemiska variabla fjäderstöd för att undvika överkonstruktion eller otillräcklig prestanda:

▶  Basic Grade: Q345B-hus + 60Si2MnA-fjäder, lämplig för normaltemperaturledningar utan stark korrosion

▶  Avancerad kvalitet: 304 rostfritt stålhus + 50CrVA fjäder med varmförzinkning, lämplig för medelhög korrosion och processrörledningar under 300 ℃

▶  Specialkvalitet: 316L / Hastelloy-hus + nickelbaserad högtemperaturlegeringsfjäder, lämplig för stark korrosion, 550 ℃ hög temperatur eller -196 ℃ lågtemperaturförhållanden

Nyckel tillverkningsprocesskontroll

Alla produkter använder standardiserade CNC-produktionsprocesser, med 100 % spårbarhet för kärnprocedurer:

▶  Fjäderlindning: Med tyskimporterade CNC-fjädermaskiner kontrolleras fjäderstigning och diameterfel inom 0,1 mm

▶  Värmebehandling: Använd vakuumsläckning + tre härdningsprocesser för att helt eliminera fjäderns inre stress, vilket förbättrar utmattningsmotståndet med 60 %

▶  Svetsning: Använd argonbågsvetsning, med 100 % penetrerande testning på svetsar för att säkerställa ingen porositet, sprickor eller andra defekter

▶  Ytbehandling: Tre processer för sandblästring av rost + epoxizinkrik primer + fluorkarbontäcklack, med total beläggningstjocklek ≥120μm

Kärnskillnader från stöd för allmänna ändamål

Typiska tillämpningsscenarier

Petrokemiska variabla fjäderstöd används i stor utsträckning i nyckelinstallationer i hela den petrokemiska industrikedjan:

▶  Transmissionsrörledningar för råolja och produktolja i atmosfäriska och vakuumdestillationsenheter

▶  Reaktionsolja och gas, katalysatorcirkulationsrörledningar i vätskekatalytiska krackningsenheter

▶  Rörledningar för högtemperaturkrackningsgas och lågtemperatureten i etenkrackningsenheter

▶  Högtrycksrörledningar för väte och oljeprodukter i hydrofineringsenheter

▶  Rörledningar för flytande naturgas och BOG-gas i LNG-terminaler

▶  Inlopp/utlopp och brandbekämpningsrörledningar i produktoljetankfarmar

Kvalitetskontroll i hela processen

Vi har etablerat ett sluten slinga kvalitetssystem från design till eftermarknadsservice för att säkerställa att varje petrokemiskt variabel fjäderstöd uppfyller de högsta säkerhetsstandarderna inom den petrokemiska industrin:

▶  Designkontroll: Genom att använda CAE-programvara för spänningsanalys och strukturell optimering genomgår alla designscheman en granskning på tre nivåer

▶  Råmaterialkontroll: Allt stål kommer från ledande stålverk som Baosteel och Angang, där varje batch utsätts för spektralanalys och mekaniska egenskaperstestning

▶  Produktionskontroll: Kvalitetskontrollpunkter ställs in för nyckelprocesser, med heltidsanställda kvalitetsinspektörer som övervakar och registrerar hela tiden

▶  Pre-Shipment Control: Varje enhet genomgår full-slags belastningstestning och deplacementkalibrering, med materialrapporter, testrapporter och intyg om överensstämmelse utfärdade

▶  Kontroll efter försäljning: 12 månaders garantiperiod med gratis reparation eller utbyte av defekta produkter och livstids teknisk support

Vårt kvalitetsledningssystem är certifierat enligt ISO 9001:2015, och alla produkter följer internationella standarder inklusive CE, API och ATEX.

Exklusiva tekniska tjänster

▶  Gratis bedömning av arbetstillstånd och urvalsberäkning: Tillhandahåller professionell stressanalys och lösningar för val av stöd/hängare baserade på rörledningsparametrar och arbetsförhållanden

▶  Icke-standard produktanpassning: En-till-en-designtjänster för speciella krav på last, förskjutning eller installationsutrymme

▶  Installationsvägledning på plats: Utskick av certifierade ingenjörer för att vägleda installation och driftsättning på plats

▶  Regelbunden inspektionstjänst: Tillhandahåller kvartalsvisa inspektions- och underhållstjänster för årliga samarbetskunder

▶  Respons för reservdelar för nödsituationer: Etablera ett dedikerat reservdelslager för att säkerställa att reservdelar för nödsituationer skickas inom 24 timmar

Vanliga frågor (FAQ)

F: Kan dina petrokemiska variabla fjäderstöd anpassas med specialmaterial?

A: Ja. Utöver standardmaterialsystemet i tre nivåer kan vi tillhandahålla anpassningar med speciallegeringar som Hastelloy C276, Monel 400 och Inconel 625 för att anpassa oss till extrema förhållanden som stark korrosion och ultrahög temperatur. Leveranstiden för specialmaterialprodukter är vanligtvis 45-60 dagar, vänligen kontakta vårt säljteam för detaljer.

F: Kan den här produkten uppfylla 3-5 års kontinuerlig non-stop driftkrav för petrokemiska anläggningar?

A: Ja. Våra petrokemiska variabla fjäderstöd har passerat 150 000 utmattningscykler och har fungerat kontinuerligt i upp till 12 år utan fel under faktiska arbetsförhållanden. Alla produkter har dubbla anti-lossningsstrukturer och helt förseglad design, vilket effektivt förhindrar lossning och korrosion under drift, och uppfyller till fullo långsiktiga driftkrav.

F: Vilka inspektionsdokument medföljer varje produkt vid leverans?

S: Varje produkt levereras med kompletta kvalitetscertifieringsdokument, inklusive: Råmaterialtestcertifikat (MTC EN 10204 3.1), fjäderbelastningstestrapport, dimensionsinspektionsrapport och produktcertifikat om överensstämmelse. Om tredjepartsinspektion av SGS, BV, TUV eller andra institutioner krävs, kan vi ordna det i förväg och utfärda motsvarande rapporter.
