Precisionskonstant fjäderstöd för stora rörledningar med enhetlig belastning

Vissa rader förlåter lite. En kylvattensamling klarar en ändring på 20 % av stödkraften utan att någon märker det. Men så finns det ledningar som inte förlåter någonting — ångturbinens inloppsrör, reaktormunstycken, kompressorsugledningar, högenergipannledningar. På dessa kan även en liten förändring i vertikal kraft sätta en fläns ur linje eller överbelasta ett munstycke. Det är då du går från ett variabelt fjäderstöd till ett konstant fjäderstöd. PåTianshun, vi har byggt konstant fjäderstöd i 14 år, och vi har lärt oss att varje projekt har åtminstone en handfull platser där dessa inte är förhandlingsbara.

Last-förskjutningskurva erhållen från typprovningen av ett konstant fjäderstöd/hängare. Den horisontella axeln står för förskjutning medan den vertikala axeln representerar last. Kurvan förblir ungefär horisontell över hela arbetsrörelsen, vilket visar att stödkraften förblir väsentligen konstant när rörledningar böjs på grund av termisk expansion och sammandragning.

Detta typtest verifierar belastningskonstans, full rörelsestabilitet och driftsäkerhet hos konstantfjäderenheter. Alla produktionsenheter är föremål för lastkalibrering före leverans, med lastavvikelse kontrollerad inom ±6 % i enlighet med ANSI/MSS-SP-58-2018 och NB/T47038-2013.

Dessa produkter är tillämpliga på industriella rörsystem med stor termisk förskjutning, inklusive huvudångrörledningar och andra högtemperatur- och högtrycksrör.

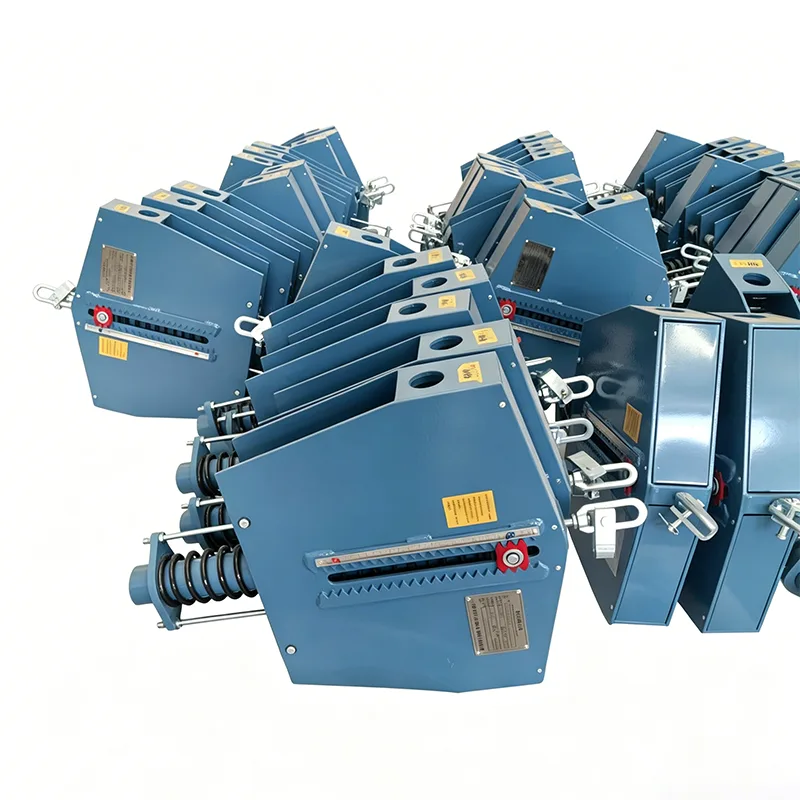

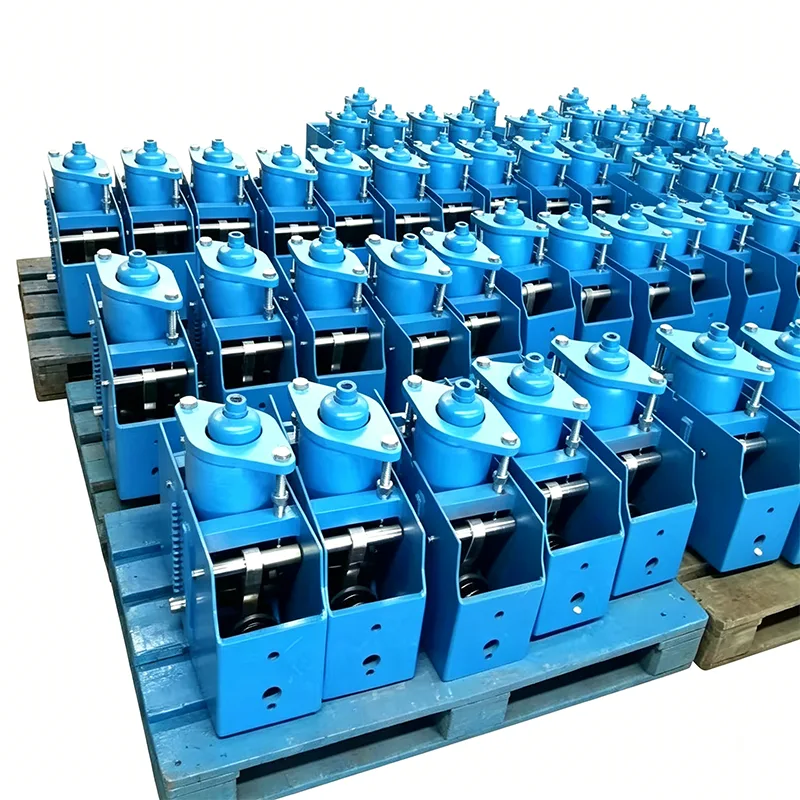

Mekanismen inuti ett konstant fjäderstöd är utformad för att leverera en nästan platt stödkraft över hela rörelseområdet. När röret rör sig uppåt eller nedåt - ibland 200 mm, ibland mer - stannar belastningen på stödpunkten inom ett snävt band, vanligtvis ±5 % eller bättre. Detta uppnås genom en spak- och fjäderskruvarrangemang, ofta med en klockvev eller en kammekanism, beroende på designserien. Vi tillverkar både horisontella och vertikala ramtyper och vi kan matcha monterings- och måttskalet för att passa dina befintliga rörstödsritningar.

Där Constant Spring Supports passar i ett stödsystem

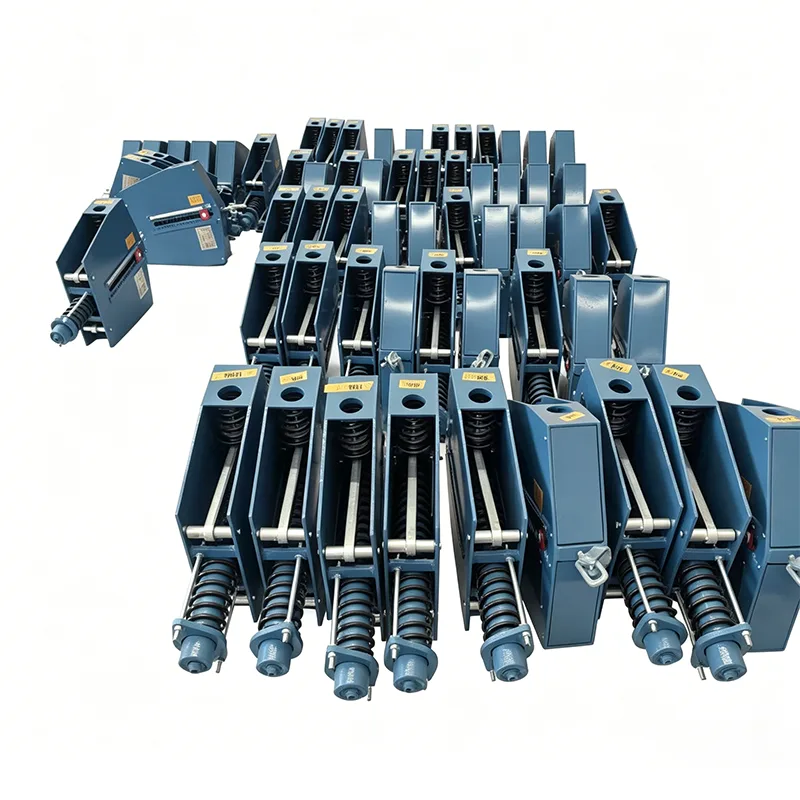

Ett konstant fjäderstöd fungerar aldrig ensam. På en högtemperaturångledning, till exempel, ser du vanligtvis den konstanta fjäderenheten arbeta tillsammans medrörskorsom sprider belastningen ochrörstödsom hanterar sidoskyddet. På luftledningar är samma konstanta fjädermekanism ofta inbyggd i enfjäderhängarekonfiguration — fjädern sitter i ett toppmonterat hölje och en droppstång ansluter till röret nedanför. När ledningen kräver värmeisolering till stödpunkten, parar vi ofta den konstanta fjädern med ett förisolerat rörstöd för att hålla isoleringen kontinuerlig och förhindra värmeförlust eller kondens vid klämman. Även om fjädern i sig är den högspecifika komponenten, fungerar hela systemet bara om de intilliggande stöden är rätt utformade.

Produktens tekniska specifikationer

Standarder vi följer

ANSI/MSS SP-58 och SP-69 för design och tillverkning

ASME B31.3 för processrörsapplikationer

GB/T 17116

Tillverkas även efter DIN, JIS eller kundspecifika datablad

Vårt fabrikskvalitetssystem är ISO 9001:2015 certifierat. Tredjepartsinspektion enligt ASME-, API- eller PED-krav är tillgänglig.

Frågor som kunder ställer

F1: Hur vet jag om jag verkligen behöver ett konstant fjäderstöd, eller om ett variabelt duger?

Kontrollera din rörspänningsrapport. Om den tillåtna lastvariationen vid den stödpunkten är under 6-8 % av den varma lasten, befinner du dig i konstant fjäderterritorium. Om munstycksbelastningsgränsen på den anslutna utrustningen är mycket snäv, samma sak. Vid tveksamhet, skicka oss den isometriska spänningen så hjälper vi dig att bestämma — utan kostnad.

F2: Kan du matcha måtten på ett befintligt konstant fjäderstöd som vi byter ut?

Ja, vi omvänder och bygger regelbundet ersättningar för åldrande enheter. Skicka oss den gamla namnskyltens data, övergripande mått och krav på last och körning. Vi kommer att tillverka en ny enhet som passar samma bultmönster och anslutningshöjder.

F3: Vilket är det största konstanta fjäderstödet du har byggt?

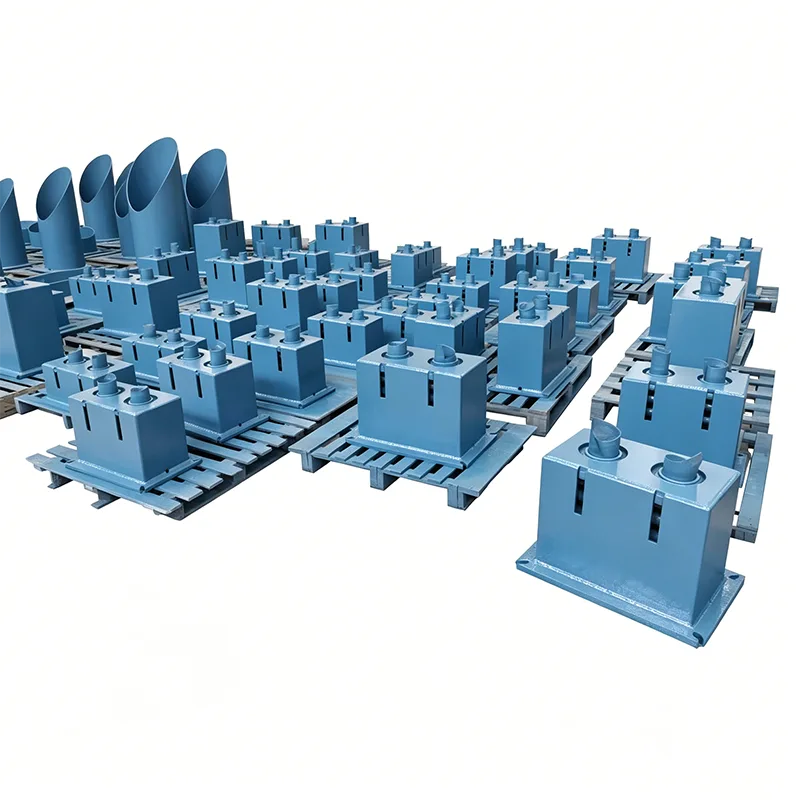

Vi har levererat enheter med en lastkapacitet på över 40 ton och ett rörelseområde på 350 mm. Dessa var för tungväggiga huvudångrör i ett kraftverk. Vi kan gå större om det behövs, men vid en viss tidpunkt är det vettigt att diskutera om flera mindre enheter eller ett annat stödarrangemang skulle vara mer praktiskt.

F4: Hur testar du ett konstant fjäderstöd innan leverans?

Vi monterar enheten på en testram, ställer in den på den specificerade belastningen och cyklar den genom hela resan flera gånger samtidigt som vi registrerar belastningen vid flera positioner. Belastningsvariationen måste falla inom det garanterade toleransbandet, vanligtvis ±5 %. Vi plottar den faktiska last-deformationskurvan och tar med den i testrapporten. Resevågen är kalibrerad och låsstiften är installerade för transport.

F5: Kan du bygga dem i rostfritt stål för offshore eller korrosiva miljöer?

Ja. Vi har byggt kompletta konstantfjäderstöd i 304 och 316 rostfritt stål för offshoreplattformar och kustnära LNG-terminaler. Vi erbjuder även speciella färgsystem — offshore marina beläggningar, högtemperatur zinkrika primers — beroende på installationsmiljön.

F6: Vad är ledtiden för en konstant fjäderstödorder?

Anpassade konstantfjäderenheter skickas vanligtvis inom 35–45 dagar från orderbekräftelse. Om du har flera enheter med identiska designparametrar kan vi batchproducera och förkorta schemat. Akutbyten för en enstaka defekt enhet kan ibland påskyndas till 20–25 dagar – prata med oss ​​om din tidslinje.

Testning och dokumentation

Konstanta fjäderstöd lämnar vår fabrik med ett dokumentationspaket som inkluderar:

Lasttestrapport med faktisk last-deformationskurva

Dimensionell inspektionsrapport

Materialcertifikat (EN 10204 3.1)

Kvalifikationsregister för svetsprocedurer (om tillämpligt)

Installations- och underhållsinstruktioner

Bilder på den färdiga enheten med serienummer synligt

Vi kan även ordna med oberoende tredjepartsbesiktning under testning. SGS, BV och TÜV har alla bevittnat tester i vår Yangzhou-anläggning.

Anpassning vi hanterar

Inga två konstanta fjäderapplikationer är exakt likadana. Under åren har vi anpassat:

Ramorientering (golvmonterad, väggmonterad, takhängd, inverterad)

Icke-standardiserade körlängder och laststeg

Dubbla fjäderkonstruktioner för mycket tunga belastningar i en kompakt ram

Inbyggd hydraulisk dämpning för seismiska eller högvibrerande platser

Positionsindikering med fjärravläsningsmöjlighet

Högtemperaturfjädrar för ångledningar som arbetar över 450°C

Du tillhandahåller rörbelastningarna och de rumsliga begränsningarna, och vi kommer att konstruera ett konstant fjäderstöd som bultar direkt in.

Verkliga anteckningar från vårt teknikteam

Några praktiska punkter vi har lärt oss från projekt över hela världen:

När du specificerar ett konstant fjäderstöd, kontrollera även stödstålet. En konstant fjäderenhet i sig kan vara tung - ibland över ett ton - och den strukturella balken den sitter på måste hantera det plus rörbelastningen.

Ange alltid låssprintar för frakt. Utan dem kan fjädern röra sig under transport och skalan kan skifta. Våra stift är målade klarröda så att personalen inte kan missa dem under installationen.

Om enheten ska installeras utomhus i dammig eller sandig miljö, överväg täta svängbussningar eller smörjnipplar. Smuts i spakmekanismen är en av få saker som kan göra att en konstant fjäder hänger sig.

På ersättningsjobb, verifiera befintlig färdriktning och tillgängligt utrymme innan vi tillverkar. Vi har sett fall där originalenheten klämdes in i ett snävt hörn, och den nya behövde en lite annorlunda ram för att passa.

Varför Tianshun för konstant fjäderstöd?

Konstanta fjäderstöd är högprecisionsänden av rörstödsvärlden. Du har inte råd att ha en underpresterande, eftersom den anslutna utrustningen oftast är det dyraste på tomten. Vi bygger dessa enheter med förutsättningen att någon kommer att driftsätta dem klockan 03.00 under en anläggningsstart och att de måste arbeta första gången.

Våra konstanta fjäderstöd körs idag i kraftblock med kombinerad cykel, raffinaderioljeenheter, kylledningar för etenkrackningsanläggningar och LNG-kylboxrör. Var och en tillverkades i vår egen Yangzhou-fabrik, belastningstestades av vårt team och skickades med fullständig dokumentation. Vi packar inte om någon annans produkt – vi tillverkar dem själva.

Om ditt projekt inkluderar konstanta fjäderstöd, fjäderhängare eller förisolerade rörskor, skicka oss din supportlista eller lastdata. Vi tar fram en fabriksdirekt offert, komplett med ett urvalsdatablad och leveransschema. Du är också välkommen att besöka vår produktionslinje och se hur vi bygger och testar dessa enheter innan de lämnar butiken.
