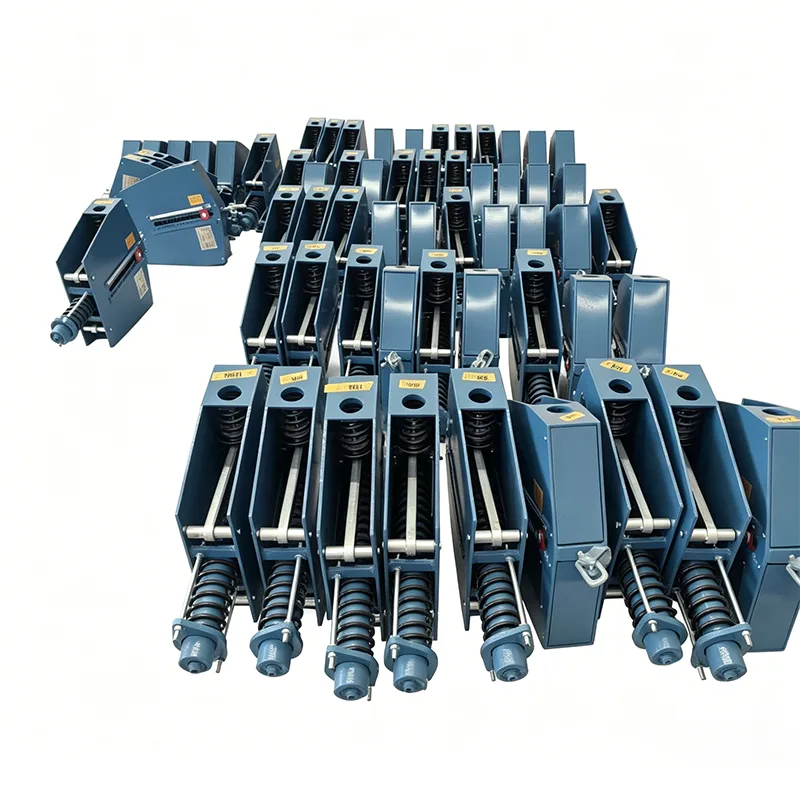

Värmekraftverk Konstant fjäderstöd

Yangzhou Tianshun Pipeline Technology Co., Ltd. grundades 2012 och har 14 års djup expertis inom pipelinestödlösningar för kraftindustrin, med produkter som betjänar dussintals inhemska kraftverksprojekt. Vårt värmekraftverk med konstant fjäderstöd är en specialiserad produkt utvecklad strikt i enlighet med DL/T-seriens kraftindustristandarder. Speciellt optimerad för högtemperatur-, högtrycks- och långcykelkontinuerlig driftegenskaper hos termiska kraftverk, är det kärnstödskomponenten för de fyra stora rörledningssystemen i kraftverk.

Last-förskjutningskurva erhållen från typprovet av ett konstant fjäderstöd/hängare. Den horisontella axeln står för förskjutning medan den vertikala axeln representerar last. Kurvan förblir ungefär horisontell över hela arbetsrörelsen, vilket visar att stödkraften förblir väsentligen konstant när rörledningar böjs på grund av termisk expansion och sammandragning.

Detta typtest verifierar belastningskonstans, full rörelsestabilitet och driftsäkerhet hos konstantfjäderenheter. Alla produktionsenheter är föremål för lastkalibrering före leverans, med lastavvikelse kontrollerad inom ±6 % i enlighet med ANSI/MSS-SP-58-2018 och NB/T47038-2013.

Dessa produkter är tillämpliga på industriella rörsystem med stor termisk förskjutning, inklusive huvudångrörledningar och andra högtemperatur- och högtrycksrör.

Unika krav på rörledningsstöd för värmekraftverk

Jämfört med vanliga industriella rörledningar fungerar rörledningssystem för termiska kraftverk under mycket tuffare förhållanden:

▶  Hög temperatur och tryck: Huvudångledningar vid 540℃~620℃, tryck 16MPa~35MPa

▶  Stor termisk förskjutning: Vertikal förskjutning av huvudångledningar kan nå 300~500 mm

▶  Tung last: tjockväggiga rörledningar med stor diameter, last med en enda lyftpunkt 50~300 ton

▶  Höga krav på kontinuerlig drift: Enhetens årliga drifttimmar ≥7500 timmar, med stora avstängningsförluster

▶  Känslig för utrustningens dragkraft: Extremt stränga krav på rörledningsdragkraft vid ångturbinens inlopp och utlopp

▶  Hög säkerhetsnivå: Klassificerad som tryckledningar, med betydande säkerhetsansvar

Vanliga konstantfjäderhängare kan inte till fullo uppfylla dessa krav, vilket gör att dedikerad värmekraftverks konstant fjäderstöd är nödvändigt.

Produktens tekniska specifikationer

Constant Spring Hanger Spec Tabell	Exempel
Modell / Serie	PH, LH, CA, CS, TH
Lastkapacitet (drift)	0,1 kN - 500 kN
Totalt resor	50 mm, 100 mm, 200 mm, 400 mm
Faktiska resor	Upp till 600 mm
Lastavvikelse (tolerans)	±5 % (Standard) / ±3 % (Hög Prec.)
Installationsposition	Horisontell / Vertikal
Bostäder Finish	Varmförzinkad / Epoxi
Drifttemp.	-20°C till +80°C (omgivande)
Material för fjäderspole	60Si2Mn / 50CrVA
Lastjusteringsområde	±10 % (fältjustering)

Standardkrav för kraftindustrin

Hängare och stöd för värmekraftverk måste uppfylla följande kraftindustristandarder:

Standardnummer	Standardnamn	Kärnkrav
DL/T 616	Guide för underhåll och justering av ångvattenledningar och stöd i värmekraftverk	Drift underhåll, justering och inspektionskrav
DL/T 1113	Godkännandekod för rörledningsstöd och hängare i värmekraftverk	Fabriksacceptans och installationsacceptansstandarder
DL/T 5054	Teknisk kod för konstruktion av ångvattenledningar i värmekraftverk	Designval och lastberäkning
GB/T 17116	Rörledningsstöd och hängare Del 1: Tekniska specifikationer	Allmänna tekniska krav

Thermal Power Plant Constant Spring Support uppfyller till fullo alla ovanstående standardkrav, och fabriksleveransdokument kan användas direkt för övervakning och acceptans av kraftverkets kvalitet.

Val av kraftverkssystem

Kraftverkssystem	Namn på rörledningen	Rekommenderad produkttyp	Typiska parametrar
Pannsystem	Huvudångledning	Värmekraftverk Konstant fjäderstöd	100~300 ton, 200~400mm förskjutning
Pannsystem	Återvärm ångrörledningen	Konstant fjäderhängare/stöd	80~200 ton, 250~450mm förskjutning
Matarvattensystem	Högtrycksmatarvattenledning	Konstant + Variabel kraftkombination	30~100 ton, 100~250mm förskjutning
Ångturbinsystem	Turbininlopps-/utloppsrörledningar	Konstant fjäderstöd med hög precision	50~150 ton, konstans ≤±4%
Luft-, rökgas- och kolsystem	Varmluftskanaler, rökgaskanaler	Fjäderstöd med variabel kraft	10~50 ton, 50~150mm förskjutning
Extraktionsångsystem	Rörledningar för ångextraktion i alla stadier	Variabel kraft + konstant kraft	5~50 ton, 50~200mm förskjutning
Dräneringssystem	Dränerings- och avblåsningsrörledningar	Variabel kraftfjäder	1~20 ton, 30~100mm förskjutning
Kemiskt vattensystem	Sminkvatten, kondensat	Styvt stöd + variabel kraft	Liten belastning, liten deplacement

5 optimerade konstruktioner för kraftverksarbetsförhållanden

Optimering av högtemperaturanpassning

Fjädrar använder 60Si2CrVA högtemperaturbeständigt fjäderstål, vilket minskar spänningsavslappningsgraden med 50 % vid 400 ℃

Högtemperaturdelar använder 12Cr1MoV värmebeständigt stål för att undvika krypning vid hög temperatur

Utrustad med värmeisolerande rörskor för att blockera värmeöverföring från rörledningar till fjädrar

Fjäderdriftstemperatur kontrollerad under 120 ℃ för att säkerställa långsiktig prestandastabilitet

Optimering av skydd för ångturbingränssnitt

Konstansen förbättrades till ≤±4%, vilket minimerar dragkraften på ångturbiner

Kalibrerad för både kalla och varma arbetsförhållanden före leverans

Förskjutningsindikering exakt till 1 mm för bekväm driftövervakning

Last-förskjutningskurvor tillgängliga för att stödja rörledningsspänningsanalys

Tillförlitlighetsoptimering för lång cykeldrift

Kamyta med högfrekvent släckning + uppkolningsbehandling, 5x längre livslängd

Stiftaxlar med självsmörjande bussningar, underhållsfri design

Alla bultar med anti-lossningsåtgärder, ingen lossning vid vibration

C4-nivå korrosionsskydd, lämplig för utomhuskraftverksmiljöer

Bekvämlighetsoptimering för installation och driftsättning

Exakt kalibrerad enligt konstruktionsinstitutets belastningar före leverans, direkt installation på plats

Utrustad med speciellt upplåsningsverktyg, upplåsning med ett klick efter installation

Extern lastjusteringsmekanism, möjliggör finjustering online under drift

Tydliga förskjutningsmarkeringar för enkel observation av kraftverksinspektionspersonal

Säkerhetsredundansdesign

Övre och undre mekaniska gränser för att förhindra överkörningsskador

Säkerhetsfaktor för hängstång ≥5 gånger, vilket eliminerar frakturrisk

Fjäderbrottskydd, säkerställer säkert stöd även under extrema förhållanden

Varningsmarkeringar för överbelastning för att uppmana operatörerna att hantera dem i tid

Erfarenhet av drift och underhåll av kraftverk (14 års sammanfattning av branschen)

Vanliga problem & förebyggande åtgärder

Driftsproblem	Orsaksanalys	Förebyggande åtgärder
Fjäderlås inte löst	Glömde ta bort låsbultar efter installation	Måste finnas med i checklistan för installationsgodkännande
Förskjutning fastnar	Mekanism rostar, brist på smörjning	Årlig inspektion och smörjning av stiftaxlar
Stor belastningsavvikelse	Faktisk rörledningsvikt stämmer inte överens med design	Kontrollera igen och justera 1 månad efter operation
Hängare lutande	Stor horisontell rörledningsförskjutning	Välj strukturer som tillåter avböjning
Kraftig korrosion	Utomhus, kustnära miljöer	Välj material i galvaniserat eller rostfritt stål

Nyckelpunkter för inspektion av kraftverk (rekommenderas kvartalsvis)

Omfattande interntester utförs på varje produkt före leverans

Före leverans genomgår varje produkt en komplett intern testprocess. Denna process inkluderar dimensionell och visuell inspektion, PMI (Positive Material Identification), hårdhetstestning, MT/PT oförstörande testning där tillämpligt, fjäderbelastningstestning med last-förskjutningskurvor och beläggningstjockleksmätning. Fabrikstestrapporter (FTR) och materialtestrapporter (MTR) tillhandahålls.

Förtydligande om tredje parts ackreditering

Interntester är inte detsamma som tredjepartstestningar ackrediterade av ILAC. Om tredje part bevittnat testning eller laboratorietester krävs, kan det tillhandahållas som en separat valfri tjänst.

Valfria tredjepartsinspektionstjänster (noteras separat)

1. Materialprovning

Denna tjänst täcker analys av kemisk sammansättning, dragprovning, Charpy lågtemperaturslagprovning och hårdhetstestning.

2. Svets NDT

Tillgängliga metoder inkluderar magnetisk partikeltestning (MT), vätskepenetranttestning (PT), ultraljudstestning (UT) och radiografisk testning (RT).

3. Test av fjäderbelastning

Last-förskjutningskurvor ingår.

4. Varmförzinkning / epoxibeläggning Korrosionsskyddsinspektion

5. Bevittnade tester, fabriksövervakning och inspektion före leverans (PSI)

Våra utmärkande fördelar

Benchmarkad mot LISEGA International Pipe Support System

Vår produktbelastningsnoggrannhet, teststandarder och dokumentationssystem är benchmarkade mot LISEGAs internationella rörstödsystem.

Mer än en vanlig inhemsk leverantör

Till skillnad från vanliga inhemska tillverkare som endast tillhandahåller själva produkten, levererar vi en last-förskjutningskurva med varje fjäderenhet. Vi hjälper också till att arrangera tredjeparts SGS-tester och bevittnade inspektioner, och vi stödjer dokumentgranskningar av PE/CPE-ingenjörer för utländska projekt.

Power Plant Project Leverans & Service

Leveransstandarder för kraftverksprojekt Fabriksdokumentpaket (uppfyller kraven för kvalitetsövervakning av kraftverk):

Produktkvalifikationscertifikat

Materialkvalitetscertifikat

Vårens testrapporter

Kompletta kurvor för maskinbelastningstest

Installations- och bruksanvisning

Fabriksinspektionsprotokoll

Service på plats:

Teknisk personal på plats tekniskt avslöjande

Installationsvägledning och driftsättning

Stöd sektionsprovdrift av kraftverk

Eskort för enhet 168-timmars provdrift

Power Plant Project Track Record

Betjänade 30+ inhemska kraftverksprojekt, inklusive 300MW, 600MW, 1000MW enheter

Tillhandahöll stöd för fyra stora pipelines i en ultra-superkritisk 1000MW-enhet

Bytte ut över 200 stöd/hängare i ett renoveringsprojekt för värmekraftverk

Inga kvalitetsklagomål under flera år, hög återköpsfrekvens från kraftverk

Åtagande om kundservice

3-års produktgaranti, gratis reparation och utbyte under garantiperioden

24-timmars respons på nödsituationer i kraftverk, support på plats inom 48 timmar

Livstids teknisk konsultation och reservdelsförsörjning

Årlig support/hängare inspektionstjänst tillgänglig

Thermal Power Plant Constant Spring Support är det pålitliga stödvalet för högtemperatur- och högtrycksrörledningar i värmekraftverk. Med 14 års djup erfarenhet inom kraftindustrin förstår vi grundligt kraftverkens arbetsförhållanden och standardkrav, vilket säkerställer säker och stabil drift av enheten med professionella produkter och tjänster.
