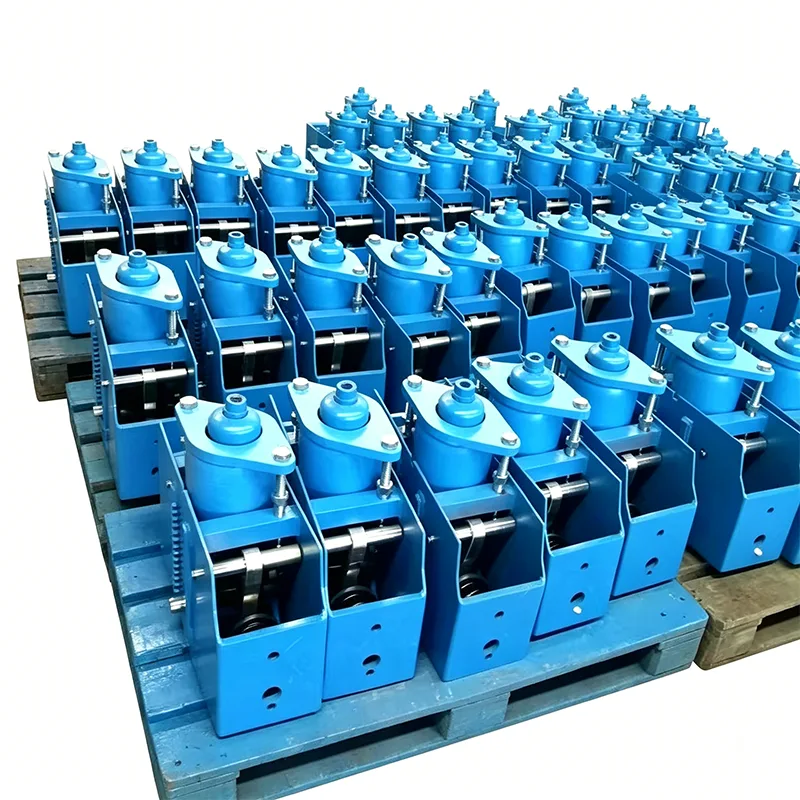

Stående konstant fjäderstöd

Yangzhou Tianshun Pipeline Technology Co., Ltd., grundat 2012, har fokuserat på tillverkning av pipeline-stödprodukter i 14 år, med produkter som betjänar mer än 40 länder runt om i världen. Standing Constant Spring Support är en produkt speciellt designad för arbetsförhållanden där det inte finns något lyftutrymme ovanför rörledningen och bottenstöd krävs. Den placeras på stålbalkar, betongfundament eller stödplattformar genom basen, vilket ger konstant uppåtriktad stödkraft för rörledningar och löser perfekt rörledningsförskjutningskompensationsproblemet i scenarier med begränsat utrymme.

Varför välja stående typ? Lösning för scenarier med begränsat utrymme

I praktisk konstruktion kan många rörledningar inte använda toppupphängningslösningar och måste använda bottenstöd:

▶  Rörledningar i bottenskiktet i rörgallerier: Inga stålkonstruktionsbalkar tillgängliga för upphängning ovanför rörledningarna i det lägsta skiktet

▶  Rörledningar ovanpå utrustning: Rörledningar placerade direkt ovanför utrustning, inga lyftpunkter ovanför

▶  Rörledningar i betonggravar: Rörledningar i rördiken med smalt övre utrymme

▶  Rörledningar med stor diameter: Rörledningar över DN800, alltför långa upphängningsstänger är benägna att bli instabila

▶  Vibrationskänsliga rörledningar: Pumpinlopps- och utloppsrörledningar, bottenstöd har bättre stabilitet än upphängning

▶  Ombyggnadsprojekt: Befintliga stålkonstruktioner kan inte lägga till nya lyftpunkter, endast stöd från fundament är tillgängligt

I dessa scenarier är Standing Constant Spring Support den enda möjliga lösningen för konstant kraftstöd.

Produktens tekniska specifikationer

Omfattande jämförelse: stående typ vs upphängningstyp

Produktstruktur och kärnfunktioner

Standing Constant Spring Support antar en vertikal lådstruktur, huvudsakligen sammansatt av följande delar:

Basplatta: Bred bottenplatta för att fördela belastning och säkerställa stabilitet

Fjäderlåda: Inbyggd fjädermekanism med konstant kraft, vertikalt anordnad

Stödplatta: Ansluts med rörledningsstöd, höjden kan finjusteras

Förskjutningsindikator: Visualiserad på sidan för enkel observation

Låsanordning: Låser fjädern under transport och installation

Kärnfunktioner

Design med ultralåg höjd

Vertikalt fjäderarrangemang, totalhöjd 40 % lägre än fjädringstyp med samma specifikation

Lämplig för utrymmen med begränsad golvhöjd såsom rördiken och utrustningsrum

Kortare specifikationer anpassningsbara för speciella arbetsförhållanden

Utmärkt stabilitet

Basyta 3 gånger större än fjädringstyp, låg tyngdpunkt

Inte lätt att välta under rörledningens horisontella dragkraft

Inget problem med svängningsproblem under vibrationsförhållanden

Bekväm installation och underhåll

Markinstallation, ingen drift på hög höjd krävs

Placera direkt på grunden, fixa efter utjämning

Justeringsbult på ovansidan, manövrerbar när du står på marken

Inget behov av att demontera rörledningar för underhåll och utbyte, dra direkt ut fjäderenheten

Stark förskjutningsanpassningsförmåga

Särskilt lämplig för arbetsförhållanden med uppåtriktad termisk förskjutning av rörledningar

Även anpassningsbar till nedåtgående förskjutning, installera bara omvänt

Sidoförskjutning påverkar inte konstant kraftprestanda

Typisk applikationsscenarioanalys

Installations- och idrifttagningsguide på plats (Baserat på 14 års teknisk erfarenhet)

Inspektion före installation

1. Kontrollera om produktmodellen överensstämmer med designritningar

2. Kontrollera om låsanordningen är intakt och om det är löst under transporten

3. Kontrollera basens planhet, korrigering krävs om deformationen överstiger 2 mm

Installationssteg

1.Fundamentutjämning: Nivåfel på stödfundamentets yta ≤2mm/m

2.Placering och fixering: Placera stående konstant fjäderstöd på plats, svetsa eller skruva fast basen vid fundamentet

3. Rörledningsanslutning: Anslut rörledningsstödet med fästets toppplatta, reservera förskjutning i kallt tillstånd

4. Belastningsinställning: Justera toppbulten enligt designkraven, rikta in indikatorplattan med kallt läge

5. Lås upp: Ta bort transportlåsbultar efter installation

6. Inspektion och bekräftelse: Bekräfta att indikatorn kan röra sig fritt utan att fastna

Vanlig problemhantering

Kvalitetskontroll och verifiering

Råvarukontroll

Allt stålmaterial från vanliga stålverk med materialcertifikat

100% hårdhetsprovning för fjäderstål, okvalificerade material avvisade

Svetsmaterial torkade enligt specifikationer, matchande basmetallstyrka

Produktionsprocesskontroll

CNC-skärning och blankning, måttnoggrannhet ±1 mm

Svetsning använder CO2-gasskyddad svetsning, svetsare har certifikat

Vårvärmebehandling antar vakuumugn, hårdhetslikformighet ±HRC2

Tre heltaktsprovkörningar efter komplett maskinmontering

Fabriksinspektion

Varje stående konstant fjäderstöd slutför följande före leverans:

Utseende och dimensionsbesiktning

Fullslagsbelastningstest, registrera 10 mätpunkter

Konstantsberäkning, se till ≤±5 %

Funktionstest av låsanordning

Kalibrering av förskjutningsindikator

Detektion av korrosionsbeläggningstjocklek

Service och support

▶  Utvalsstöd: Tillhandahåll verifiering av installationsutrymme för att bekräfta genomförbarheten av en stående lösning

▶  Anpassad service: Anpassad specialhöjd och speciell basstorlek beroende på plats på plats

▶  Installationsvägledning: Ge detaljerad installationsmanual, vägledning på plats tillgänglig för större projekt

▶  Leveranscykel: 7-10 dagar för konventionella modeller, 15-20 dagar för skräddarsydda produkter

▶  Kvalitetsgaranti: 2 års produktgaranti, livstids teknisk support

▶  Reservdelsförsörjning: Vanliga modellfjäderenheter i lager, levererade inom 48 timmar

Stående konstant fjäderstöd är en pålitlig lösning för rörledningsstöd med konstant kraft under arbetsförhållanden med begränsad utrymme. Under de senaste 14 åren har vi löst problemet att suspensionslösningar inte kan implementeras för hundratals projekt världen över, och våra produkter har fungerat stabilt och erkänts enhälligt av kunderna.
