Under driften av industriella rörledningssystem leder felaktigt val av supportlösningar ofta till en rad problem:
▶ Överdriven rörledningsspänning: När högtemperaturrörledningar genomgår termisk förskjutning orsakar förändringar i stödkraften svetssprickor och fogläckage
▶ Utrustningsgränssnittsskador: Termisk expansionskraft från rörledningar överförs till känslig utrustning som pumpar och kompressorer, vilket resulterar i utrustningsförskjutning eller tätningsfel
▶ Stöd och hängare som fastnar: Felaktig installation och idrifttagning förhindrar att fjädrarna fungerar normalt, vilket orsakar att rörledningen hänger och deformeras
▶ Höga drift- och underhållskostnader: Frekvent underhåll och utbyte påverkar produktionskontinuiteten
För att ta itu med dessa vanliga branschproblem tillhandahåller vi en mogen lösning som verifierats av 14 års ingenjörspraktik — Constant Spring Support for Pipeline.
| Constant Spring Hanger Spec Tabell | Exempel |
| Modell / Serie | PH, LH, CA, CS, TH |
| Lastkapacitet (drift) | 0,1 kN - 500 kN |
| Totalt resor | 50 mm, 100 mm, 200 mm, 400 mm |
| Faktiska resor | Upp till 600 mm |
| Lastavvikelse (tolerans) | ±5 % (Standard) / ±3 % (Hög Prec.) |
| Installationsposition | Horisontell / Vertikal |
| Bostäder Finish | Varmförzinkad / Epoxi |
| Drifttemp. | -20°C till +80°C (omgivande) |
| Material för fjäderspole | 60Si2Mn / 50CrVA |
| Lastjusteringsområde | ±10 % (fältjustering) |

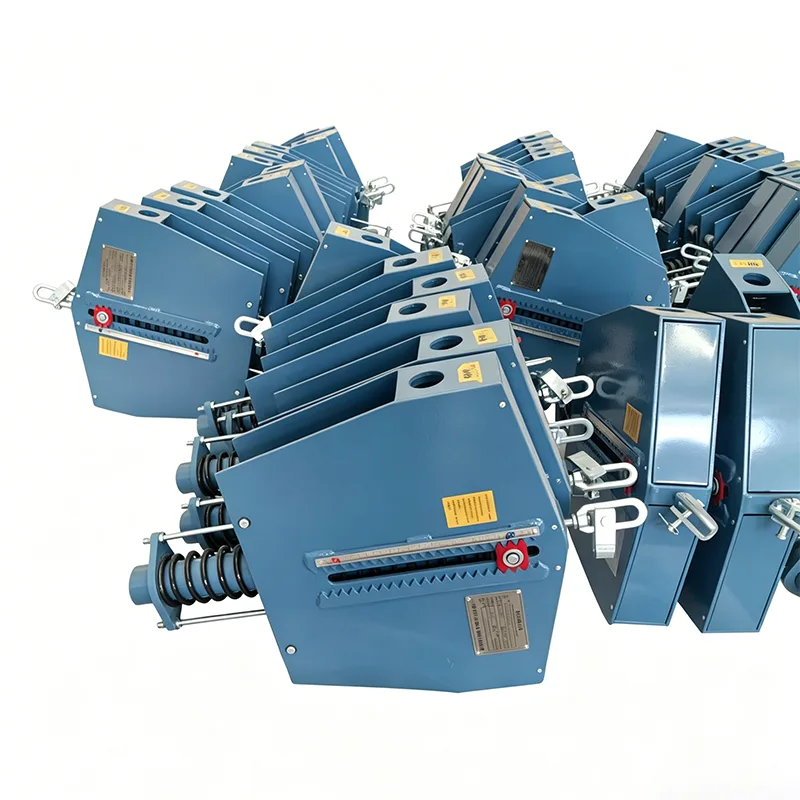

Constant Spring Support for Pipeline är en bastyp med konstant kraftstöd speciellt utformad för bottenstöd av rörledningar, lämplig för arbetsförhållanden där det inte finns något lyftutrymme ovanför rörledningen och stöd från fundamentet eller plattformen uppåt krävs.
Till skillnad från hängartyper är fjäderstödet med konstant kraft direkt placerat på stålbalkar, betongfundament eller stödjande stålkonstruktioner och anslutet till botten av rörledningen genom basen. Under hela processen med vertikal termisk förskjutning av rörledningen avger den alltid en stabil stödkraft med laständringshastigheten kontrollerad inom ±5 %, vilket i grunden eliminerar ytterligare påkänningar orsakade av termisk förskjutning.
Sedan etableringen 2012 har Yangzhou Tianshun Pipeline Technology tillhandahållit tiotusentals uppsättningar av pipeline-stödprodukter för kraft- och petrokemiska projekt i mer än 40 länder runt om i världen, och samlat på sig en rik applikationserfarenhet på plats.
Enligt branschstandarden NB/T 47038—2019 Constant Force fjäderstöd och hängare, kombinerat med ingenjörspraktik, är urvalskriterierna följande:
|
Domskick |
Rekommenderad lösning |
|
Rörledningens vertikala termiska förskjutning ＞ 12 mm |
Prioritera fjäderstöd och hängare med konstant kraft |
|
Rörledningens vertikala termiska förskjutning ≤ 12 mm |
Fjäderstöd och hängare med variabel kraft är tillval |
|
Krav på laständringshastighet ≤ 6 % |
Fjäderstöd och hängare med konstant kraft måste väljas |
|
Ansluten till känslig utrustning (ångturbiner, pumpar, kompressorer) |
Fjäderstöd och hängare med konstant kraft måste väljas |
|
Inget lyftutrymme ovanför rörledningen |
Välj konstant fjäderstöd för rörledning (stöd av bastyp) |
|
Stålkonstruktionsbalkar ovanför rörledningen |
Fjäderhängare med konstant kraft är tillval |
▶ Arbetsbelastning för rörledningen (inklusive vikt av rörledning, medium och isoleringsskikt)
▶ Vertikalt termiskt förskjutningsvärde för rörledningen från kallt till varmt tillstånd
▶ Temperaturintervall för arbetsmiljö
▶ Utrymmesbegränsningar för installation på plats
▶ Standardkrav för utförande (nationell standard/kemisk standard/effektstandard)
|
Parameterkategori |
Tekniska indikatorer |
Anmärkningar |
|
Lastområde |
0,5 kN ~ 800 kN |
Superstora lastspecifikationer anpassningsbara |
|
Förskjutningsintervall |
50 mm ~ 400 mm |
20 % förskjutningsmarginal rekommenderas |
|
Belastningskonstans |
≤±5 % |
Överträffar nationellt standardkrav på ≤6 % |
|
Arbetstemperatur |
-20℃ ~ 450℃ |
Anpassningsbar för speciella arbetsförhållanden |
|
Lastjusteringsområde |
±10 % |
Finjustering på plats tillgänglig |
|
Installationstyp |
Stöd av bastyp |
Bottenrotningsinstallation |
|
Utförandestandarder |
NB/T 47038, HG/T 20644, GB/T 17116 |
Kan följa kundspecificerade standarder |
|
Fjädermaterial |
60Si2MnA fjäderstål |
Vakuum värmebehandlingsprocess |
|
Skalmaterial |
Q345B konstruktionsstål |
Integral svetsformning |
|
Jämförelseobjekt |
Constant Force fjäderstöd |
Fjäderstöd med variabel kraft |
Styvt fast stöd |
|
Lastförändringshastighet |
≤±5 % |
15%~25% |
100 % (ingen förskjutningsersättning) |
|
Tillämplig förskjutning |
＞12 mm, max 500 mm |
≤50 mm |
0 (ingen förskjutning) |
|
Inverkan på rörledningsspänning |
Nästan ingen extra stress |
Viss extra stress |
Svår stresskoncentration |
|
Utrustningsskydd |
Bäst, minsta dragkraft |
Genomsnitt |
Dålig, dragkraft överförs direkt |
|
Strukturell komplexitet |
Relativt hög |
Enkel |
Enklast |
|
Upphandlingskostnad |
Relativt hög |
Medium |
Lägst |
|
Hel livscykelkostnad |
Lägst (underhållsfri, lång livslängd) |
Medium |
Högst (frekvent underhåll) |
|
Rekommenderade scenarier |
Långdistansrörledningar med hög temperatur och högt tryck, känslig utrustningsanslutning |
Rörledningar med medelstor och liten diameter vid allmän temperatur |
Korta rörledningar utan termisk förskjutning |
Även om den initiala anskaffningskostnaden för Constant Spring Support for Pipeline är relativt hög, ur perspektivet av hela livscykeln på mer än 10 år, är dess omfattande kostnad överlägsen andra lösningar på grund av dess underhållsfria funktion, höga tillförlitlighet och låga felfrekvens.
▶ Allt fjäderstål kommer från stora inhemska stålverk med materialcertifikat
▶ Hårdhetstestning och återkontroll av sammansättningen utförs innan varje parti fjädermaterial läggs i lager
▶ Svetsmaterial matchar basmetallen och klarar svetsproceduren
▶ Fjädrar genomgår vakuumvärmebehandling efter lindning för att eliminera inre stress
▶ Varje fjäder är individuellt belastningstestad, med belastnings-förskjutningskurvor registrerade
▶ Fulltaktstest utförs efter fullständig montering för att säkerställa att konstansen uppfyller standarderna
▶ Behandling mot rostskydd: sandblästring av rost + epoxizinkrik grundfärg + topplack
Varje konstant fjäderstöd för rörledning genomför följande inspektioner före leverans med rapporter utfärdade:
▶ Utseende- och dimensionsinspektion
▶ Fullslagsbelastningskonstanstest
▶ Låsenhetsfunktionstest
▶ Kalibrering av förskjutningsindikator
|
Problem på plats |
Möjlig orsak |
Lösning |
|
Onormalt ljud från stöd under rörledningsförskjutning |
Friktion mellan rulle och styrskena |
Applicera fett regelbundet |
|
Faktisk förskjutning inte överensstämmer med design |
Avvikelse vid beräkning av rörledningsspänning |
Lasten på plats kan finjusteras inom ±10 % intervall |
|
Överdriven fjäderkompression |
Felaktigt val eller överbelastning |
Beräkna om lasten och byt ut matchande modell |
|
Stöd deformation av basen |
Otillräcklig rotstyrka |
Förstärk grunden eller öka stödytan |
|
Kraftig korrosion |
Stark miljöfrätande egenskaper |
Välj material i rostfritt stål eller lägg till en rostskyddsbeläggning |
1. Teknisk konsultation: Professionellt säljteam ger urvalsförslag baserat på dina pipelineparametrar
2. Schemebekräftelse: Utfärda produktspecifikationer och offerter, bekräfta tekniska krav och leveranstid
3. Produktion och tillverkning: Producera enligt beställningar, återkoppling på produktionsförlopp tillgänglig under processen
4.Fabriksbesiktning: Komplett besiktning med testrapporter och kvalifikationsintyg bifogade
5.Logistik och leverans: 7-15 dagars leverans för konventionella modeller, skräddarsydda produkter levererade enligt överenskommen cykel
6. Support efter försäljning: Ge installationsvägledning, svara på produktkvalitetsproblem inom 24 timmar
Yangzhou Tianshun Pipeline Technology följer alltid affärsfilosofin om "stabil kvalitet, professionell service". Våra produkter har fungerat stabilt i tekniska projekt i mer än 40 länder, inklusive USA, Storbritannien, Brasilien, Singapore och Sydafrika. Att välja konstant fjäderstöd för pipeline innebär att välja en pålitlig lösning för pipelinestöd som verifierats av globala ingenjörspraxis.
