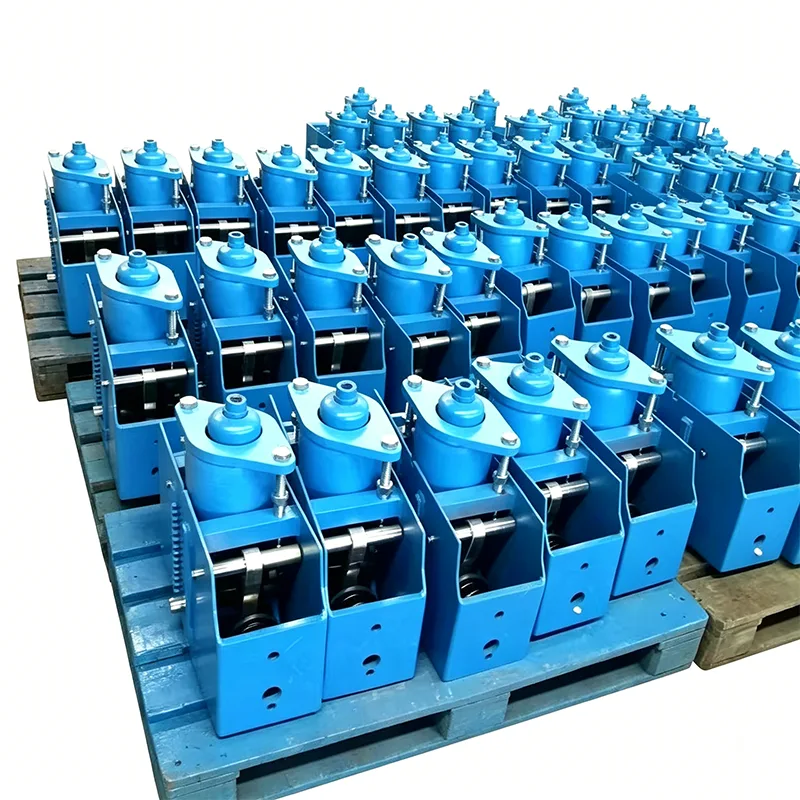

Cantilever konstant fjäderstöd

I stora industriella rörledningssystem, när rörledningar genomgår betydande vertikal förskjutning, kommer vanliga fjäderstöd att ge märkbara belastningsvariationer, vilket i sin tur utövar enorm extra påfrestning på ansluten känslig utrustning (såsom ångturbiner, pannor, kompressorer, etc.). Yangzhou Tianshun Pipeline Technology Co., Ltd. utvecklar och tillverkar professionellt Cantilever Constant Spring Support med hjälp av 14 års teknisk ackumulering inom rörledningsstödteknik. Denna produkt använder principen om momentjämvikt för att säkerställa att stödkraften förblir konstant under hela rörledningens vertikala förskjutning. Denna funktion gör den till en kritisk stödanordning för stora rörledningssystem och scenarier där laständringshastigheten måste kontrolleras strikt. Det undviker effektivt ogynnsam kraftöverföring i rörledningssystemet och säkerställer säker drift av kärnutrustningen.

Last-förskjutningskurva erhållen från typprovet av ett konstant fjäderstöd/hängare. Den horisontella axeln står för förskjutning medan den vertikala axeln representerar last. Kurvan förblir ungefär horisontell över hela arbetsrörelsen, vilket visar att stödkraften förblir väsentligen konstant när rörledningar böjs på grund av termisk expansion och sammandragning.

Detta typtest verifierar belastningskonstans, full rörelsestabilitet och driftsäkerhet hos konstantfjäderenheter. Alla produktionsenheter är föremål för lastkalibrering före leverans, med lastavvikelse kontrollerad inom ±6 % i enlighet med ANSI/MSS-SP-58-2018 och NB/T47038-2013.

Dessa produkter är tillämpliga på industriella rörsystem med stor termisk förskjutning, inklusive huvudångrörledningar och andra högtemperatur- och högtrycksrör.

Produktens tekniska specifikationer

Constant Spring Hanger Spec Tabell	Exempel
Modell / Serie	PH, LH, CA, CS, TH
Lastkapacitet (drift)	0,1 kN - 500 kN
Totalt resor	50 mm, 100 mm, 200 mm, 400 mm
Faktiska resor	Upp till 600 mm
Lastavvikelse (tolerans)	±5 % (Standard) / ±3 % (Hög Prec.)
Installationsposition	Horisontell / Vertikal
Bostäder Finish	Varmförzinkad / Epoxi
Drifttemp.	-20°C till +80°C (omgivande)
Material för fjäderspole	60Si2Mn / 50CrVA
Lastjusteringsområde	±10 % (fältjustering)

Kärnstruktur och mekaniska egenskaper

Vårt Cantilever Constant Spring Support antar en precisionskombinerad struktur av fribärande spak och fjäder, vilket förvandlar komplex mekanisk balans till pålitliga tekniska produkter. Dess kärntekniska parametrar och strukturella egenskaper är följande:

Teknisk dimension	Prestandaindikatorer och tekniskt värde
Lastförändringshastighet	Den teoretiska belastningsändringshastigheten är noll (faktisk avvikelse ≤5%), vilket ger konstant stödkraft och helt eliminerar ytterligare påkänningar.
Vertikal förskjutningskapacitet	Stöder vertikal förskjutningskompensation på 0–300 mm eller ännu större, speciellt designad för stora rörledningssystem.
Fördelar med fribärande struktur	Antar design av fribärande spak, med kompakt struktur och liten utrymmesuppsättning, anpassad till komplexa installationsmiljöer på plats.
Material och korrosionsskydd	Kärnbärande komponenter är tillverkade av höghållfast legerat stål, med varmförzinkad eller rostskyddsbeläggning på ytan, anpassad till tuffa arbetsförhållanden.

Teknisk tillämpning och anpassningsförmåga på plats

I praktiska tekniska tillämpningar möter rörledningsinstallationer ofta komplexa utrymmesbegränsningar. Vårt Cantilever Constant Spring Support åtgärdar till fullo smärtpunkterna vid konstruktion på plats:

Exakt kalltillståndsinställning: Före leverans förkomprimerar vi och låser fjädern i kalltillståndsbelastningspositionen enligt rörledningens spänningsförhållanden och termiska förskjutningskrav som tillhandahålls av kunderna. Vid installation på plats krävs endast finjustering av den gängade pelaren för att nå designtillståndet, vilket avsevärt förkortar byggtiden.

Flexibla rotningsmetoder: Den fribärande strukturen anpassar sig till olika rotförhållanden. Oavsett om det är stålkonstruktionsbalkar, betongfundament eller utrustningskroppar, kan stabil förankring uppnås genom matchande rotkopplingar (såsom svetsade enkelplåtar, rörklämmor med tvärarmar, etc.).

Visualiserad driftstatus: Utrustad med högprecisionsförskjutningsindikatorplattor och lastskalor kan drift- och underhållspersonal intuitivt bedöma om rörledningen befinner sig i den designade arbetspositionen utan att demontera skalet, vilket underlättar daglig inspektion och förebyggande underhåll.

Strikt tillverknings- och kvalitetskontrollsystem

Omfattande interntester utförs på varje produkt före leverans

Före leverans genomgår varje produkt en komplett intern testprocess. Denna process inkluderar dimensionell och visuell inspektion, PMI (Positive Material Identification), hårdhetstestning, MT/PT oförstörande testning där tillämpligt, fjäderbelastningstestning med last-förskjutningskurvor och beläggningstjockleksmätning. Fabrikstestrapporter (FTR) och materialtestrapporter (MTR) tillhandahålls.

Förtydligande om tredje parts ackreditering

Interntester är inte detsamma som tredjepartstestningar ackrediterade av ILAC. Om tredje part bevittnat testning eller laboratorietester krävs, kan det tillhandahållas som en separat valfri tjänst.

Valfria tredjepartsinspektionstjänster (noteras separat)

1. Materialprovning

Denna tjänst täcker analys av kemisk sammansättning, dragprovning, Charpy lågtemperaturslagprovning och hårdhetstestning.

2. Svets NDT

Tillgängliga metoder inkluderar magnetisk partikeltestning (MT), vätskepenetranttestning (PT), ultraljudstestning (UT) och radiografisk testning (RT).

3. Test av fjäderbelastning

Last-förskjutningskurvor ingår.

4. Varmförzinkning / epoxibeläggning Korrosionsskyddsinspektion

5. Bevittnade tester, fabriksövervakning och inspektion före leverans (PSI)

Våra utmärkande fördelar

Benchmarkad mot LISEGA International Pipe Support System

Vår produktbelastningsnoggrannhet, teststandarder och dokumentationssystem är benchmarkade mot LISEGAs internationella rörstödsystem.

Mer än en vanlig inhemsk leverantör

Till skillnad från vanliga inhemska tillverkare som endast tillhandahåller själva produkten, levererar vi en last-förskjutningskurva med varje fjäderenhet. Vi hjälper också till att arrangera tredjeparts SGS-tester och bevittnade inspektioner, och vi stödjer dokumentgranskningar av PE/CPE-ingenjörer för utländska projekt.

Varför välja Tianshun's Cantilever Constant Spring Support?

Djupt tekniskt arv: Vi litar på 14 års branscherfarenhet och ett professionellt FoU-team och tillhandahåller teknisk support i hela processen från rörledningsspänningsanalys, typvalsberäkning till installationsvägledning.

Global projektverifiering: Produkterna har fungerat stabilt i kraft-, petrokemiska- och energiprojekt i mer än 40 länder runt om i världen, och klarat testerna av uppstart/avstängning av flera enheter och extrema arbetsförhållanden.

Skräddarsydd servicekapacitet: För speciella utrymmesbegränsningar eller icke-standardiserade belastningskrav kan vi tillhandahålla skräddarsydda design och tekniska lösningar för fribärande strukturer.

Pålitlig efterförsäljningsgaranti: Vi har upprättat en komplett kundfil och svarsmekanism, som tillhandahåller tillståndsbedömning, laståterställning och utbytesvägledning under avstängningsunderhåll, vilket minskar drift- och underhållsriskerna för kraftverk.
