Som en erfaren tillverkare av pipelinesupport,TianshuntillhandahållerFörisolerat rörglidstödlösningar utformade för att ta emot termiska rörelser samtidigt som isoleringen bibehålls. Dessa integrerade sammansättningar hjälper industriprojekt att minska köldbryggor, förenkla installationen och förbättra tillförlitligheten hos isolerade rörsystem.
Ett förisolerat rörslidstöd kombinerar bärande isolering med ett glidgränssnitt med låg friktion, vilket gör att rörledningarna kan expandera och dra ihop sig utan att kompromissa med värmeskyddet. Till skillnad från konventionella stöd som kräver att isolering skärs och rekonstrueras på plats, hjälper en integrerad design till att upprätthålla ett kontinuerligt isoleringshölje och en mer pålitlig ångspärr. Den här artikeln förklarar hur dessa stöd fungerar, vilka material som passar olika driftstemperaturer, hur man väljer rätt konfiguration och vad ingenjörer bör tänka på när de anger stöd för ånga, kylt vatten eller kryogen service.
1. Vad är ett förisolerat rörglidstöd?
2. Hur fungerar glid- och isoleringssystemet?
3. Vilka är de huvudsakliga tekniska fördelarna?
4. Vilka material är lämpliga för olika temperaturer?
5. Hur väljer du rätt rörglidstöd?
6. Var används förisolerade rörglidstöd?
7. Vad bör köpare kontrollera innan de beställer?
9. Hur kan Tianshun stödja ditt projekt?

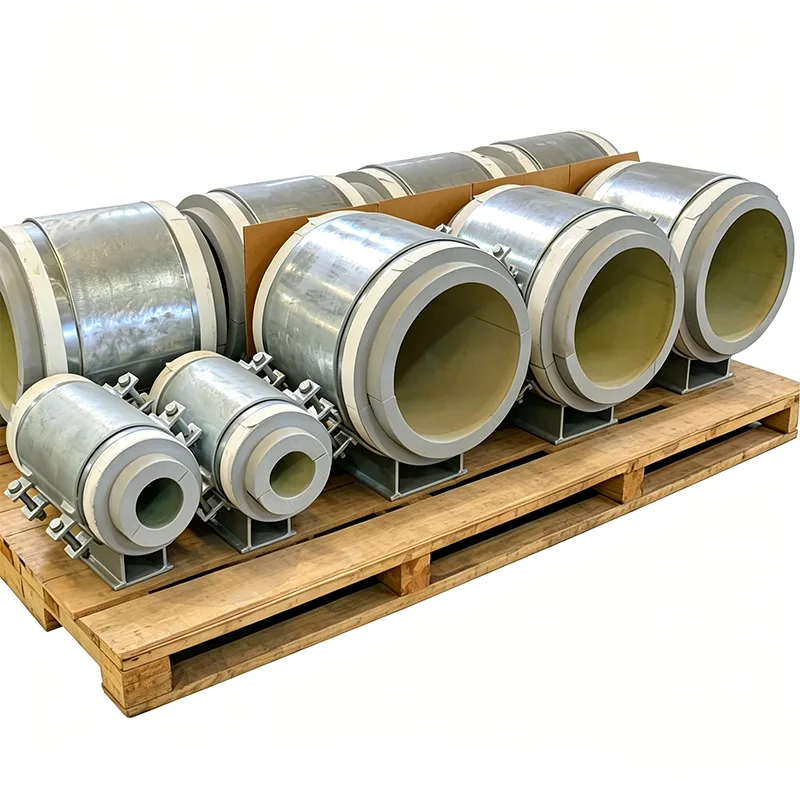

Ett förisolerat rörslidstöd är en konstruerad komponent som stöder en isolerad rörledning samtidigt som den tillåter kontrollerad rörelse längs dess axel. Den integrerar ett strukturellt stöd, ett bärande isoleringsblock och ett glidande gränssnitt i en koordinerad montering.
Industriella rörledningar upplever dimensionsförändringar när driftstemperaturerna stiger och faller. Ångledningar expanderar under uppstart, kylvattenrör upplever olika termiska förhållanden från omgivningen och kryogena rörledningar drar ihop sig avsevärt under drift. Om stödsystemet förhindrar den nödvändiga rörelsen, kan alltför stora krafter utvecklas vid röranslutningar, utrustningsmunstycken, ankare och andra strukturella punkter.
Konventionella stöd kan skapa ett annat problem: isoleringen avbryts ofta vid stödplatsen. Arbetstagare kan behöva skära isolering runt metallskon och rekonstruera skyddshöljet efteråt. Dålig inriktning, komprimerad isolering eller ofullständig tätning kan minska den termiska prestandan.
Ett förisolerat glidstöd hanterar dessa utmaningar genom att kombinera värmeisolering och kontrollerad rörelse i en fabriksmonterad enhet. Designen måste anpassas till rörledningens belastning, temperatur, isoleringsspecifikation och förväntade förskjutning.
Monteringen är utformad för att överföra rörbelastningen till den bärande strukturen samtidigt som glidmekanismen hålls åtskild från den primära isoleringsfunktionen. Varje komponent har ett specifikt tekniskt syfte.
Ett styvt isoleringsblock stödjer rörbelastningen samtidigt som det begränsar värmeöverföringen mellan röret och stålkonstruktionen. Dess material, tjocklek, tryckhållfasthet och geometri måste vara lämpliga för konstruktionstemperaturen och belastningsförhållandena. Blocket bör kontrolleras mot drift, installation och tillämpliga testbelastningar.
En typisk konfiguration använder en glidyta av polerat rostfritt stål tillsammans med en PTFE- eller grafitimpregnerad gliddyna. Det exakta arrangemanget beror på designen. Gränssnittet tillåter axiell rörelse samtidigt som det hjälper till att kontrollera friktionen och de resulterande krafterna som överförs till stödstrukturen.
Den erforderliga glidrörelsen bör bestämmas från rörspänningsanalysen. Konstruktörer måste överväga den förutsagda förskjutningen, rörelseriktningen, friktionskoefficienten, stödreaktioner och en lämplig hänsyn till projektförhållandena.
För kyla och kryogena tjänster är fuktkontroll särskilt viktigt. En integrerad tätningsfläns kan ge en definierad anslutningspunkt för den intilliggande isoleringsmanteln och ångspärren. Korrekt fälttätning hjälper till att begränsa fuktinträngning, vilket annars kan försämra isoleringsprestandan och öka korrosionsrisken.
Det skjutbara gränssnittet behöver också lämpligt skydd mot byggrester, vatten och andra föroreningar. Den slutliga kapslingen och förseglingsdetaljerna ska bekräftas mot tillverkarens godkända ritningar.
Att integrera isolerings- och glidfunktioner kan förbättra installationskonsistensen och minska vanliga problem vid rörstödsplatser.
Dessa fördelar beror på korrekt konstruktion och installation. Ett glidstöd kan inte kompensera för en felaktig rörspänningsmodell, otillräcklig isoleringshållfasthet, otillräcklig rörelse eller en dåligt tät ångspärr.
Materialval är ett av de viktigaste stegen för att specificera ett förisolerat rörglidstöd. Isolering måste motstå driftstemperaturen och tryckbelastningen samtidigt som acceptabel termisk prestanda bibehålls. Glidmaterial måste också vara kompatibla med förväntad belastning, rörelse, miljö och underhållskrav.
| Ansökan | Potentiellt isoleringsmaterial | Övervägande vid nyckelval |
|---|---|---|
| Kylt vatten och saltlösning | PIR med hög densitet | Värmeledningsförmåga, fuktbeständighet och tryckhållfasthet |
| Processrör vid låg temperatur | PIR eller cellglas | Designtemperatur, ångkontroll och bärförmåga |
| Kryogena pipelines | Cellglas | Lämplig för extremt låga temperaturer och fuktskydd |
| Ånga och heta processlinjer | Kalciumsilikat | Temperaturklassificering, mekanisk styrka och termisk prestanda |
| Specialiserade högtemperaturapplikationer | Perlitbaserad eller mikroporös isolering | Projektspecifika temperaturgränser och kompressionsbeteende |
Som beskrivs på Tianshun Pre-isolated Pipe Slide Support produktsida, kan materialalternativ täcka serviceförhållanden som sträcker sig från cirka -196°C till +650°C, beroende på vald isolering och den specifika designen. Dessa endpoints ska inte tolkas som ett universellt betyg för varje konfiguration.
Ingenjörer bör bekräfta den tillåtna driftstemperaturen, tryckhållfastheten vid designtemperatur, isoleringstjocklek, glidmaterialgränser och kompatibilitet för alla komponenter innan de godkänner en slutlig specifikation.
Att välja ett stöd endast baserat på nominell rördiameter kan leda till kostsamma designrevisioner. En tillförlitlig specifikation tar hänsyn till de mekaniska, termiska och installationskraven tillsammans.
Identifiera den normala driftstemperaturen, lägsta och högsta designtemperaturer, tryckförhållanden och relevanta start- eller avstängningsscenarier. Dessa faktorer påverkar valet av isolering och förväntad rörledningsrörelse.
Ange driftsrörets vikt, vätskevikt, isolering och beklädnadsvikt, tillämpliga dynamiska belastningar och relevanta hydrotestbelastningar. Isoleringsblocket måste kontrolleras mot det styrande belastningsfallet snarare än endast den normala arbetsvikten.
Använd den godkända rörspänningsanalysen för att fastställa den förväntade rörelsen vid stödplatsen. Bekräfta färdriktning, designförskjutning, glidgränssnittsdimensioner och erforderligt spelrum.
Specificera rörets ytterdiameter, isoleringsmaterial, isoleringstjocklek och krav på ångspärr. Stödgeometrin bör vara i linje med det intilliggande isoleringssystemet och undvika att skapa mellanrum eller känsliga tätningsövergångar.
Bestäm om stödet kräver en vanlig glidkonfiguration, laterala styrplattor eller andra projektspecifika begränsningar. Styrda stöd kan tillåta axiell rörelse samtidigt som de begränsar sidoförskjutning, men fasthållningsplatser måste koordineras med den övergripande rörspänningsdesignen.
För en bredare översikt över stödkonfigurationer, se över Tianshuns industriella rörstöd och samordna det valda stödet med projektets fullständiga supportschema.
Dessa stöd är särskilt användbara där en rörledning behöver både termiskt skydd och kontrollerad rörelse. Vanliga applikationer inkluderar:
Överväg en kylvattenledning installerad i en fuktig industribyggnad. Om ett konventionellt stålstöd bryter isoleringen, kan kondens utvecklas runt stödet, vilket potentiellt kan bidra till korrosion och isoleringsförsämring. Ett korrekt utvalt förisolerat glidstöd kan minska denna köldbrygga samtidigt som det tillåter röret att röra sig som designat.
Det faktiska resultatet beror på isoleringsspecifikationen, stödbelastningar, miljöförhållanden, installationskvalitet och kontinuiteten i det kompletta ångspärrsystemet.
För projektupphandlingsteam hjälper en komplett teknisk förfrågan tillverkarna att ta fram en mer exakt offert och minskar risken för specifikationsluckor.
Förbered följande information innan du begär ett förslag:
Be tillverkaren bekräfta konstruktionsantagandena, tillåtna belastningar, isoleringsegenskaper, glidrörelse och gränssnittsdetaljer. Vid behov, arrangera tredjepartsinspektion eller bevittnad testning som en separat definierad projekttjänst.
Fabriksinspektion och dokumentation kan förbättra spårbarheten, men köpare bör skilja mellan interna kvalitetskontroller och tester utförda av en oberoende ackrediterad tredje part. Besiktningens omfattning bör överenskommas innan tillverkningen påbörjas.
En standardrörsko stöder i första hand rörledningen och kan kräva att isolering skärs och rekonstrueras runt den. Ett förisolerat rörslidstöd integrerar ett bärande isoleringsblock och ett glidande gränssnitt, vilket hjälper till att bevara värmeisoleringen samtidigt som den tar emot specificerade rörelser.
Driftintervallet beror på isoleringsmaterialet och den kompletta monteringskonstruktionen. Tianshun listar alternativ som sträcker sig från cirka -196°C för lämpliga kryogena konfigurationer till +650°C för lämplig högtemperaturisolering. Det faktiska tillåtna området måste bekräftas för de valda materialen, lasterna och driftsförhållandena.
Erforderlig rörelse fastställs genom rörspänningsanalys, med hänsyn till termisk expansion eller sammandragning, stödplacering, rörelseriktning och relevanta driftsscenarier. Glidytan måste ge tillräcklig rörelse utan att nå sina mekaniska gränser.
Ja. Styrplattor kan införlivas i lämpliga konfigurationer för att tillåta axiell rörelse samtidigt som den hindrar sidoförskjutning. Styrarrangemanget och avstånden ska samordnas med rörspänningsanalysen och projektets stödkonstruktion.
Beroende på den överenskomna leveransomfattningen kan dokumentationen omfatta stålmaterialcertifikat, datablad för isoleringsmaterial, information om glidfriktionstest, dimensionsinspektionsrapporter och relevanta fabriksinspektionsprotokoll. Bekräfta nödvändiga standarder, spårbarhet och eventuella testkrav från tredje part i inköpsspecifikationen.
Ett pålitligt förisolerat rörslidstöd måste balansera strukturell belastning, värmeisolering, glidprestanda och fuktskydd. Att behandla dessa krav som en koordinerad design hjälper till att minska installationsosäkerheten och stödjer långsiktig tillförlitlighet i rörledningen.
Tianshun har tillverkat rörledningsstödprodukter vid sin Yangzhou-anläggning sedan 2012 och levererar lösningar för industriella rörapplikationer, inklusive ånga, kylt vatten och kryogena tjänster. Genom att granska rördimensioner, isoleringskrav, konstruktionsbelastningar och rörelsedata kan ingenjörsteamet hjälpa till att identifiera en lämplig supportkonfiguration och förtydliga den dokumentation som krävs för ditt projekt.
