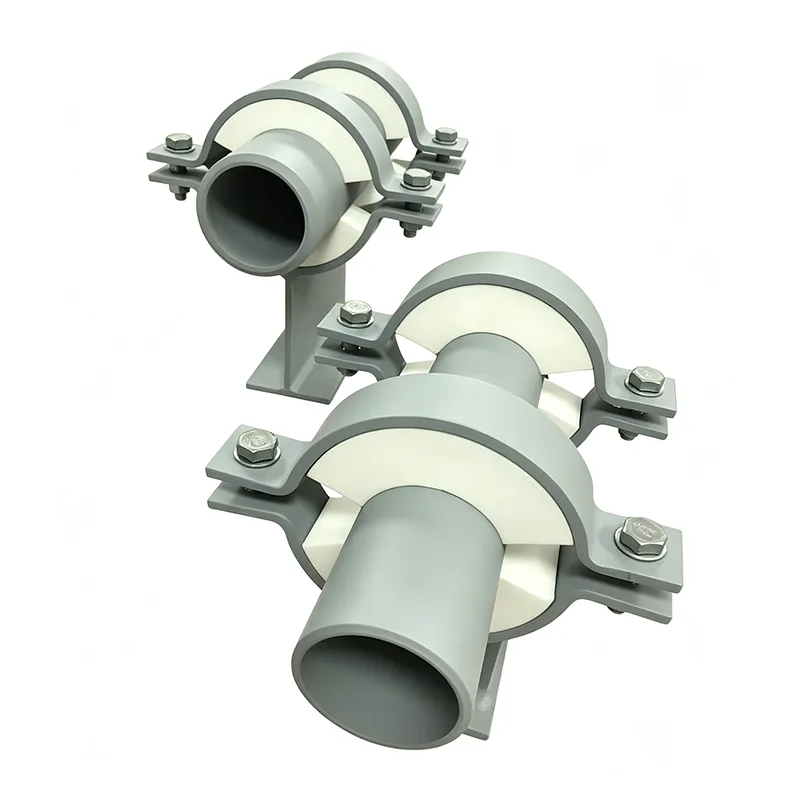

Förisolerat rörglidstöd

Ett rör som expanderar och drar ihop sig under temperaturförändringar måste röra sig vid sina stöd. Ett rör som måste förbli isolerat behöver ett obrutet värmehölje. Att uppfylla båda kraven vid samma stödpunkt innebär vanligtvis att man installerar en separat glidplatta och sedan skär isolering runt den på plats - en sekvens som lämnar utrymme för felinriktning, komprimerad isolering och en opålitlig ångtätning. Ett förisolerat rörslidstöd löser detta genom att integrera glidmekanismen och isoleringsblocket i en enda, fabriksmonterad enhet som kommer på plats redo att ta emot röret och den intilliggande isoleringen.

Vi har producerat dessa integrerade glidstöd i vår Yangzhou-fabrik sedan 2012, för ångledningar, kylvattennätverk och kryogena överföringsrör i över 45 länder. Varje montering är utformad så att röret rör sig fritt, isoleringen förblir intakt och det bärande stålet håller en säker temperatur.

Hur de glidande och isolerande funktionerna fungerar tillsammans

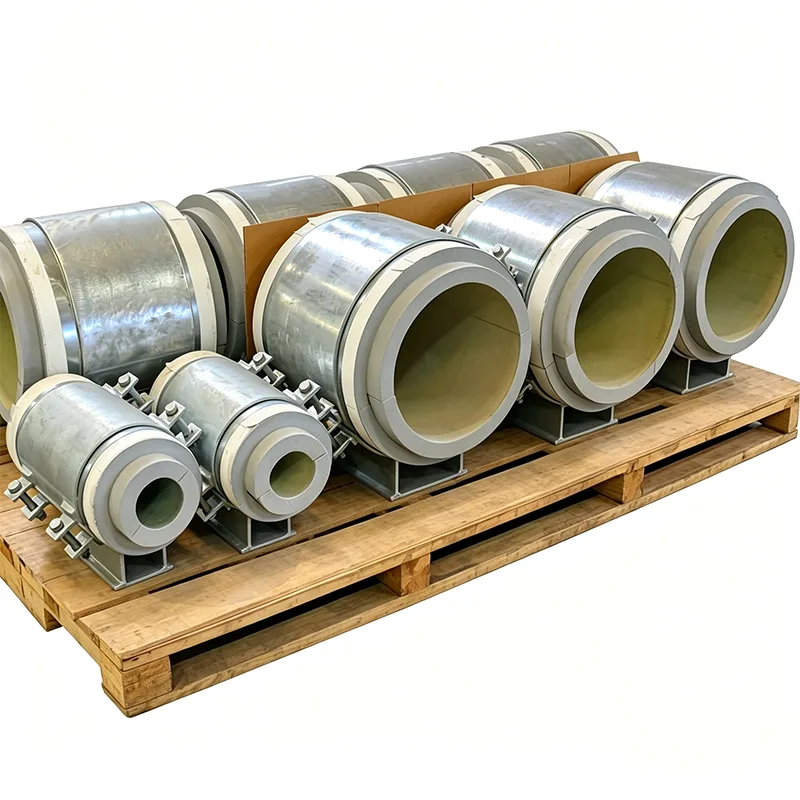

Stödkroppen innehåller ett styvt isoleringsblock med hög densitet som överför rörbelastningen från sadeln ner till bottenplattan. Ingen metall berör metall genom lastvägen: isoleringen i sig fungerar som det termiska avbrottet. Under isoleringsblocket är ett glidpar med låg friktion exakt placerat under tillverkningen.

Den övre gliddelen är en polerad rostfri stålplåt som är limmad på undersidan av isoleringsblocket eller på en mellanliggande lastspridande platta.

Den nedre glidkomponenten är en PTFE- eller grafitimpregnerad dyna fäst på toppen av stålbottenplattan.

Hela glidgränssnittet är inneslutet i stödkroppen, skyddat från byggdamm, vindblåst grus och fukt som kan öka friktionen eller orsaka korrosion med tiden.

Glidytan och färdlängden beräknas från dina rörspänningsanalysdata. Vi lägger till en generös marginal utöver den maximala förväntade förskjutningen, så även en ovanlig transient kommer inte att pressa stödet utanför dess designade intervall.

Isolering som fungerar vid din driftstemperatur

Materialet för isoleringsblocket är valt för de specifika termiska förhållandena i din linje, inte plockat från ett lager som passar alla. Våra standardmaterialalternativ inkluderar:

PIR med hög densitet (polyisocyanurat): för kylt vatten, saltlösning och kalla tjänster ner till -50°C.

Cellglas: för kryogena applikationer ner till -196°C där fuktogenomtränglighet är kritisk.

Kalciumsilikat: för ånga, het olja och processledningar upp till 650°C.

Perlitbaserade eller mikroporösa skivor: för applikationer som kräver mycket låg värmeledningsförmåga vid extrema temperaturer.

Varje block bearbetas för att matcha rördiametern och isoleringstjockleken som specificeras för projektet. Dess tryckhållfasthet verifieras mot den fulla hydrotestlasten, inte bara arbetsvikten, för att förhindra krossning under driftsättning.

En ångspärr som inte avbryts

Metallskokroppen är tillverkad med en integrerad tätningsfläns. När platspersonalen installerar rörisoleringen och den yttre beklädnaden, för de ångspärren direkt till denna fläns och tätar den med lim eller tejp. Resultatet är ett kontinuerligt, inspekterbart kuvert som går rakt genom stödplatsen - inga luckor, inga handskurna lappar, inget beroende av platsapplicerad mastix enbart.

Dokumentation och tillförlitlighet

Varje förisolerat glidstöd levereras med en komplett uppsättning dokumentation:

EN 10204 Typ 3.1-certifikat för alla ståldelar.

Datablad för isoleringsmaterial med värden för värmeledningsförmåga och tryckhållfasthet vid designtemperatur.

Glidplattans friktionskoefficientcertifikat, verifierade genom laboratorietester.

Dimensionsrapporter som bekräftar rörelseområde, blocktjocklek och basplattans dimensioner.

Vanliga applikationer

Rörställ för ång- och kondensat i kraftverk och industrianläggningar.

Kylvatten- och fjärrkylaledningar där glidstöd är placerade på långa raka sträckor.

Cryogenic pipe galleries where thermal contraction demands a reliable, low-friction sliding surface.

Alla isolerade rörsystem där fältmonterade glidplattor skulle sakta ner isoleringsinstallationen och skapa inspektionssvårigheter.

Varför Tianshun?

Ett glidstöd som binder eller krossar sin isolering efter några termiska cykler är inte ett glidstöd – det är en framtida reparationsorder. Vårt fabriksintegrerade tillvägagångssätt eliminerar variationen i fältmonteringen och säkerställer att glidytorna är inriktade, att isoleringsblocket stöds fullt ut och att ångspärren kan utföras rent av platsteamet. Med över 70 % återkommande affärs- och ingenjörsstöd som utgår från din isometriska, levererar vi en produkt som presterar förutsägbart från den första uppvärmningen till den sista.

FAQ

F: Kan glidytan bytas ut om den slits ut?

S: Glidytorna är inneslutna och sammanfogade i fabriksmonteringen, så fältbyte är inte praktiskt. Materialen vi använder är klassade för årtionden av rörelse under designbelastningar, och vi tillhandahåller friktionstestdata vid varje beställning.

F: Vilket temperaturområde täcks?

A: Från -196°C (cellglas) till +650°C (kalciumsilikat). Högre temperaturer kan hanteras med specialmaterial — kontakta vårt ingenjörsteam.

F: Hur hindrar du isoleringsblocket från att klippas av glidverkan?

S: Glidplanet är placerat under isoleringsblocket och en styv lastfördelningsplatta skiljer de två åt. Isoleringen utsätts endast för tryckbelastning; glidkrafter överförs direkt mellan metallytorna.

F: Kan jag få ett glidstöd som också styr röret i sidled?

A: Ja. Vi kan lägga till integrerade styrplattor till stödkroppen, vilket tillåter axiell rörelse samtidigt som den hindrar sidoförskjutning.
