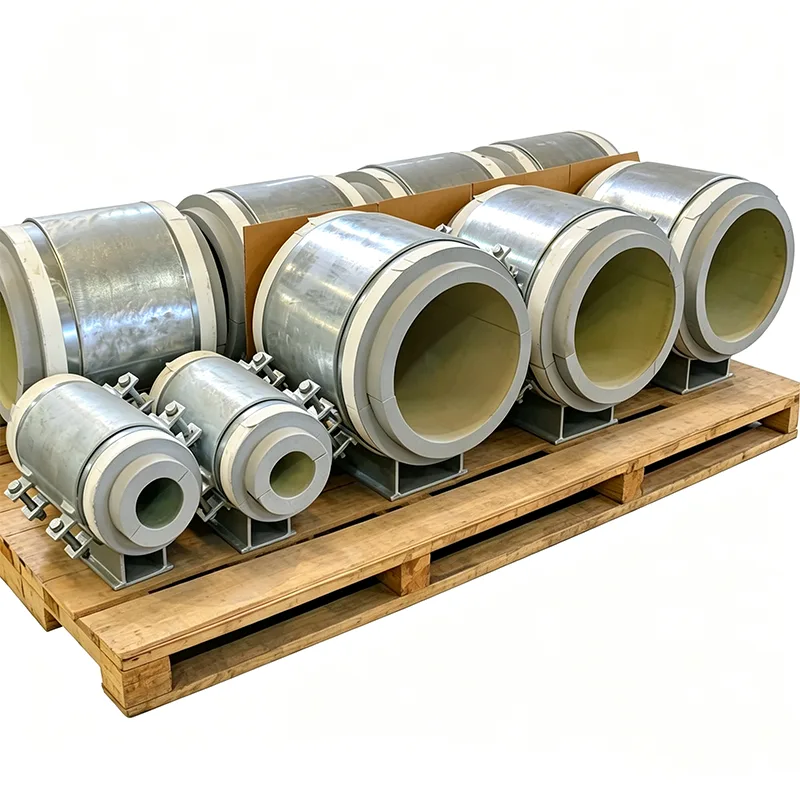

Basmonterade förisolerade rörstöd

Fälttillverkande isolering runt rörstöd skapar svaga punkter i alla förisolerade system. Yangzhou Tianshuns basmonterade förisolerade rörstöd kommer som en enda fabriksbyggd enhet med ett helt inkapslat isoleringsblock, integrerad ångspärr och valfria glidplattor – skärande arbetsplats, eliminerar köldbryggor och påskyndar installationen. Begär en offert, skicka din isoleringsspecifikation eller diskutera dina projektkrav.

I ett förisolerat rörprojekt – fjärrvärme, kylnät eller industriella varma och kalla ledningar – är isoleringssystemet bara så starkt som dess svagaste punkt. Stödplatserna är vanligtvis den svaga punkten. Fälttillverkning av isolering runt en rörsko, kapning av blockmaterial i storlek och tätning av ångspärren i obekväma lägen tar tid, beror mycket på installatörens skicklighet och är svårt att inspektera ordentligt när beklädnaden väl är på.

Basmonterade förisolerade rörstöd eliminerar detta arbete på plats. Det bärande isoleringsblocket är fabriksbundet inuti metallstödkroppen och förseglat i en kontinuerlig mantel innan det någonsin lämnar vår anläggning. Monteringen anländer på plats som en enkel, monteringsfärdig enhet: skruva fast den i fundamentet eller stålverket, lägg röret och anslut den intilliggande rörisoleringen direkt till stödets inbyggda tätningskrage. Vi har tillverkat dessa stöd på vår Yangzhou-anläggning sedan 2012, för projekt där konsistens, hastighet och långsiktig isoleringsprestanda inte är förhandlingsbara.

Vad du får i en fabriksbyggd enhet

Varje basmonterat förisolerat rörstöd består av tre integrerade lager:

En styv stålbottenplatta med förborrade ankarbulthål, dimensionerad efter dina strukturella belastningar och seismiska krav.

Ett isoleringsblock med hög densitet, valt för driftstemperaturen, helt infångat i metallkroppen. För varma tjänster upp till 140°C använder vi vanligtvis högdensitetspolyuretan (PUR) eller polyisocyanurat (PIR). För kylt vatten och applikationer under noll används cellulärt glas med slutna celler eller PIR med en lågtemperaturserviceklassificering.

En rörvagga eller sadel som fördelar belastningen i isoleringsblocket, mekaniskt fixerad för att förhindra rotation eller lyft. Vaggan är utformad med en radie som matchar rörets ytterdiameter och inkluderar ett skyddande foder för att förhindra beläggningsskador.

Hela metallenheten är varmförzinkad som standard, med rostfritt stål tillgängligt för korrosiva miljöer. Eftersom isoleringsblocket är sammanfogat under kontrollerade fabriksförhållanden, är den tryckande lastvägen perfekt vinkelrät och det finns inga luftgap som skulle tillåta konvektiv värmeförlust eller fuktmigrering över tiden.

Inga termiska broar, inga ångläckor

Det avgörande kännetecknet för detta stöd är att stålbottenplattan och rörvaggan aldrig berörs. Isoleringsblocket bär hela rörets vikt och fungerar som ett termiskt avbrott. På ett kallrör betyder det att det inte bildas frost på bottenplattan eller konstruktionsstålet under den. På ett varmt rör betyder det att ingen värme går förlorad till grunden.

För ångspärren tillverkar vi stödet med en integrerad metalltätningsfläns runt omkretsen. Den platstillämpade rörisoleringsmanteln - oavsett om det är en spirallindad metallplåt eller en värmekrymphylsa - stöter mot denna fläns och är tätad med lim eller tejp, vilket skapar en kontinuerlig, inspekterbar ångtätning. Vi förskär också den sekundära isoleringen runt stödkroppen så att personalen på plats inte behöver ändra isoleringssegment i farten.

När rörelse behöver ske på supporten

I många förisolerade ledningar måste röret glida genom stödet när det expanderar och drar ihop sig. Vi kan integrera en glidyta med låg friktion i det basmonterade stödet utan att kompromissa med isoleringen. En polerad plåt av rostfritt stål är limmad på undersidan av isoleringsblocket, tillsammans med en PTFE- eller grafitdyna på toppen av basplattan. Hela glidenheten är innesluten i den förseglade stödkroppen, så att inget damm eller fukt kan nå glidytorna. Designrörelseområdet beräknas för att matcha din rörspänningsanalys, med en generös säkerhetsmarginal.

Dokumentation som matchar produktens kvalitet

Varje förisolerad supportorder från Tianshun inkluderar:

EN 10204 Typ 3.1 materialcertifikat för alla konstruktionsstål och bultar.

Datablad för isoleringsmaterial som visar värmeledningsförmåga, tryckhållfasthet och vattenångpermeabilitet vid designtemperaturen.

Dimensionsinspektionsrapporter som bekräftar blocktjocklek, basplattans dimensioner och den totala höjden och inriktningen av enheten.

Fabriksproduktionsregister som visar miljöförhållanden under limning och härdning, vilket är avgörande för långvarig vidhäftningsintegritet.

Typiska applikationer

Fjärrvärme- och kylnät, där förisolerade bundna rörsystem är standard

Nedgrävda och ovanjordiska förisolerade rörställ i industrianläggningar

LNG och kryogena rörledningar där en fabrikstätad ångspärr avsevärt minskar driftsättningsförseningar

Livsmedels- och läkemedelsanläggningar som kräver hygieniska, rengörbara stödytor

Alla projekt där minskning av isoleringsarbete på plats är en mätbar kostnad och tidsplanfördel

Varför välja Tianshun för förisolerade stöd?

Vi behandlar inte isoleringen som en eftertanke och vi stoppar inte bara in ett block i en standardsko. Vårt interna ingenjörsteam tar dina rörstorlekar, isoleringsspecifikationer och strukturella belastningar och konfigurerar varje stöd så att isoleringsblocket arbetar inom sin tillåtna tryckspänning, ångspärren kan utföras av platspersonalen utan improvisation och basplattan matchar ditt civila eller strukturella stålarrangemang. Detta design-första tillvägagångssätt, kombinerat med vår 14 års erfarenhet och en repetitionsfrekvens över 70 %, säkerställer att du får ett stöd som håller värmen där den hör hemma och kondensen ute.

FAQ

F: Kan isoleringsblocket bytas ut om det är skadat?

S: Den är bunden och inkapslad, vilket gör att det är opraktiskt att byta fält. Vi rekommenderar att du beställer en reservenhet för kritiska platser. Den robusta stålkroppen minimerar risken för skador vid hantering.

F: Vilket temperaturområde täcker dessa stöd?

S: Från -196°C till +140°C för standard PIR/cellglaskombinationer. För högre temperaturer kan kalciumsilikatblock användas.

F: Behöver jag tillhandahålla min egen glidplatta?

S: Nej. Vi kan integrera glidplattan under tillverkningen och glidytan förblir tät inuti stödkroppen.

F: Hur tätar jag rörisoleringen till ditt stöd?

S: Vi tillhandahåller en metalltätningskrage runt hela stödet. Ditt platsteam stöter helt enkelt upp rörisoleringsmanteln till denna krage och tätar den med platsstandard tejp eller kitt.

F: Vilka standarder gäller?

S: Ståltillverkning till MSS SP-58/69. Isoleringsblock uppfyller EN 14305 (cellglas) eller EN 13165 (PUR/PIR). Vi kan även uppfylla specifika projektkoder som EN 253 för fjärrvärmerör.
