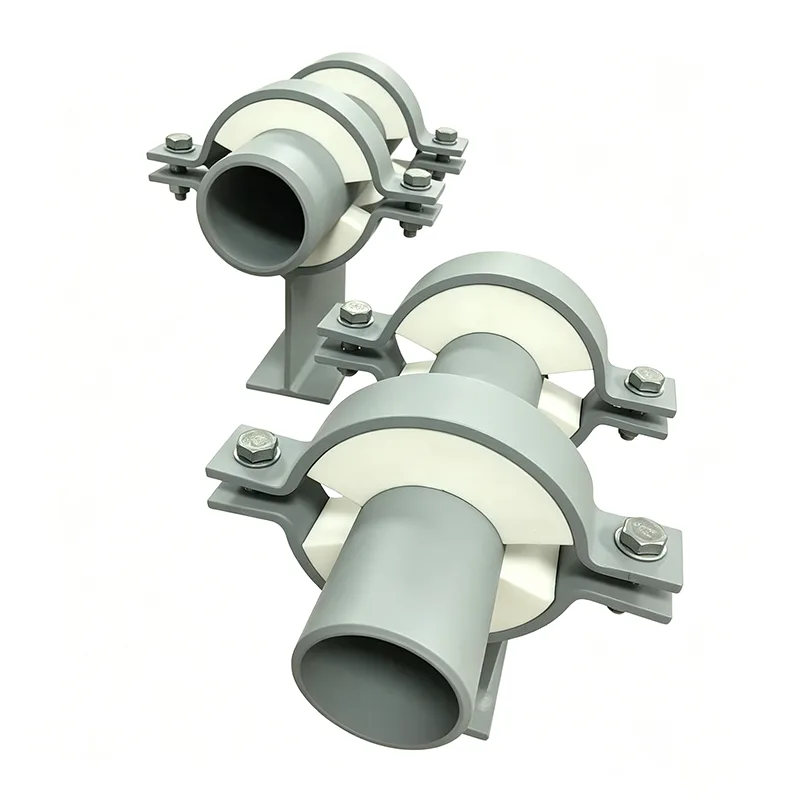

Isolerade rörstöd

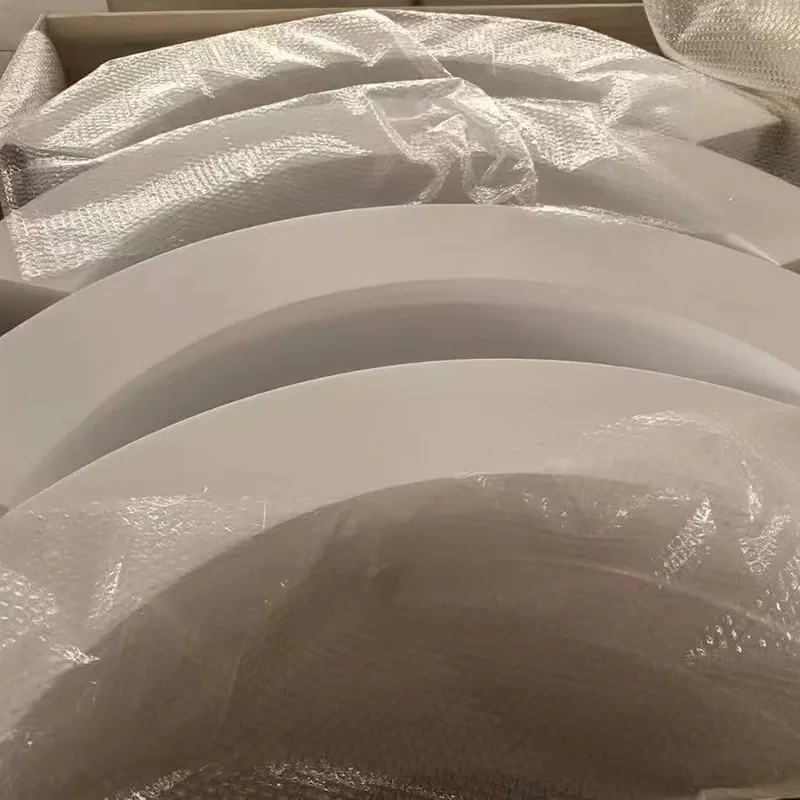

Detta är ett specialdesignat stöd för isolerade rörledningar, konstruerat för att hålla isolering gjord av precisionsbearbetad och formgjuten PTFE. Det finns för närvarande stor efterfrågan på denna produkt på den ryska marknaden. I Kina varierar kvaliteten på PTFE-produkter avsevärt, vilket gör det svårt för internationella handlare att köpa produkter av hög kvalitet. Vårt företag använder premiummaterial och tillverkar stöd i storleksintervall från DN20 till DN1200.

Ett oisolerat stöd på ett annars välisolerat rör är ett hål i systemet. På en kylvattenledning droppar det kondens. På en ångledning utstrålar den värme. På ett kryogent rör drar det fukt ur luften och fryser fast det. Poängen med ett isolerat rörstöd är att stänga det gapet - för att bära vikten av röret, innehållet och isoleringen utan att skapa en termisk kortslutning mellan röret och strukturen.

Yangzhou Tianshun har designat och tillverkat isolerade rörstöd sedan 2012 för fjärrkylanätverk, industriella ångsystem, LNG-terminaler och livsmedelsbearbetningsanläggningar över hela världen. Vi bygger varje stöd som en enda lasttestad montering med isoleringsblocket helt integrerat, så att du inte behöver tillverka det termiska avbrottet på plats.

Hur den termiska pausen fungerar

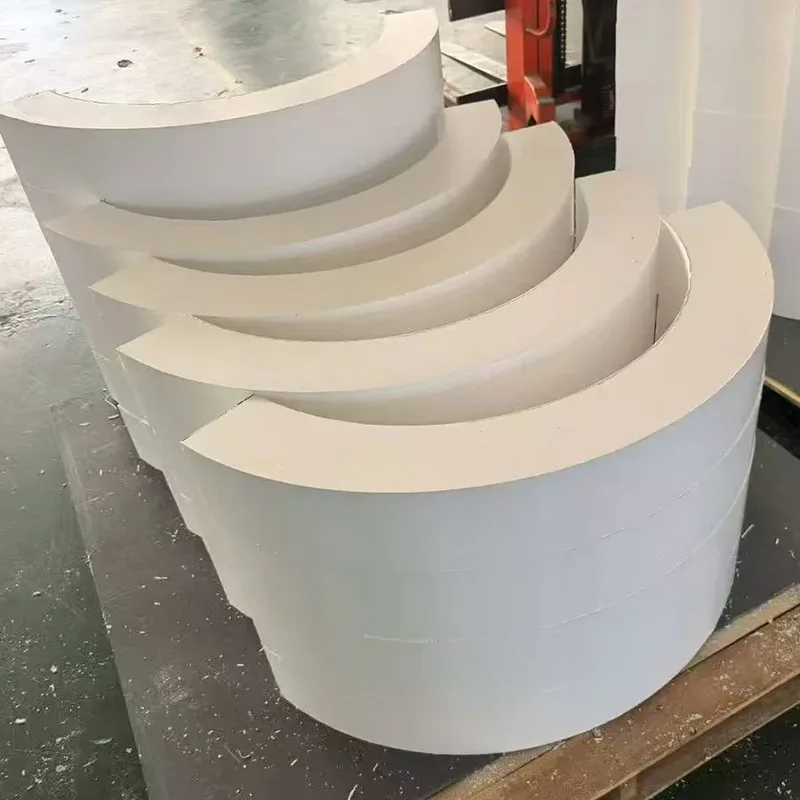

I en vanlig rörsko vilar metallsadeln direkt på metallbottenplattan. Värme eller kyla leder rakt igenom. I ett isolerat stöd sitter ett styvt isoleringsblock mellan de två metalldelarna. Rörbelastningen går från sadeln in i isoleringen och från isoleringen till basplattan. Inte vid något tillfälle kommer sadeln vid bottenplattan. Blocket är bearbetat för att matcha rördiametern på ena sidan och stålbasen på den andra, vilket ger full kontakt och inga punktbelastningar.

Blockmaterialet är valt för att hålla sig starkt vid designtemperaturen. Högdensitetspolyisocyanurat (PIR) fungerar för kylt vatten och glykollinjer. Cellglas klarar kryogen service ner till -196°C och erbjuder nästan noll vattenångpermeabilitet. Kalciumsilikat tar ånga och heta oljeledningar upp till 650°C. Blockets tryckhållfasthet kontrolleras mot den fulla hydrotestlasten – inte bara arbetsvikten – så att det inte krossas under driftsättning.

En ångspärr som inte stannar vid stödet

På kalla rör är fuktinträngning det största långsiktiga hotet. Vattenånga som tränger in i isoleringen kommer så småningom att kondensera, frysa eller korrodera rörytan. Våra isolerade stöd är byggda med en genomgående metalltätningskrage runt isoleringsblocket. Platspersonalen kör rörisoleringsmanteln upp till denna krage och tätar den med lim eller tejp. Ingen lucka. Ingen handskuren lapp. Bara en ren, inspekterbar ångtätning som förblir tät.

När röret måste glida, stannar isoleringen kvar

Många isolerade linjer expanderar och drar ihop sig med temperaturen. Ett fast stöd skulle bekämpa den rörelsen. Vi integrerar en glidyta med låg friktion direkt i stödenheten. En polerad rostfri plåt är fäst på undersidan av isoleringsblocket (eller till en lastfördelningsplatta under den). En PTFE- eller grafitimpregnerad dyna är bunden till toppen av basplattan. De två ytorna glider mot varandra med en tillräckligt låg friktionskoefficient för att rörets egna termiska krafter kan övervinna den. Hela glidgränssnittet är inneslutet i stödkroppen, skyddat från damm, grus och vatten, så att det förblir fritt rörligt under hela systemets livslängd.

Byggd för att matcha din rörspecifikation, inte en katalog

Vi väljer inte ett isolerat stöd från en hylla. Varje beställning är konfigurerad till din:

Rörstorlek och väggtjocklek

Isoleringsmaterial och tjocklek

Drifts- och designtemperaturer

Stödbelastningar (dödvikt, hydrotest, enstaka)

Rörelsekrav (axiell glid, fast ankare, sidostyrning)

Miljöexponering (inomhus, utomhus, kustnära, spolning, brandzon)

Stålkomponenterna är varmförzinkat kolstål som standard, med rostfritt stål (304L, 316L) tillgängligt för korrosiva eller hygieniska applikationer. All strukturell svetsning utförs av kvalificerade svetsare enligt certifierade procedurer.

Tillämpningar över sektorer

Kylvatten och fjärrkyla: Ingen kondens, inget dropp, ingen CUI.

Ånga och varmvatten: Minimal värmeförlust, säkra beröringstemperaturer och glidplattor som rymmer expansion.

Cryogenic och LNG: Cellulära glasisoleringsblock, rostfria stålkroppar och kylskor som förhindrar is på strukturen.

Livsmedel och läkemedel: Rostfritt stål, hygieniska ytbehandlingar, inkapslad isolering och fullkompatibilitet för tvättning.

Olja och gas: Sura servicematerial, brandklassade alternativ och ångtäta konstruktioner för kust- och offshoremiljöer.

Dokumentation som stödjer varje beställning

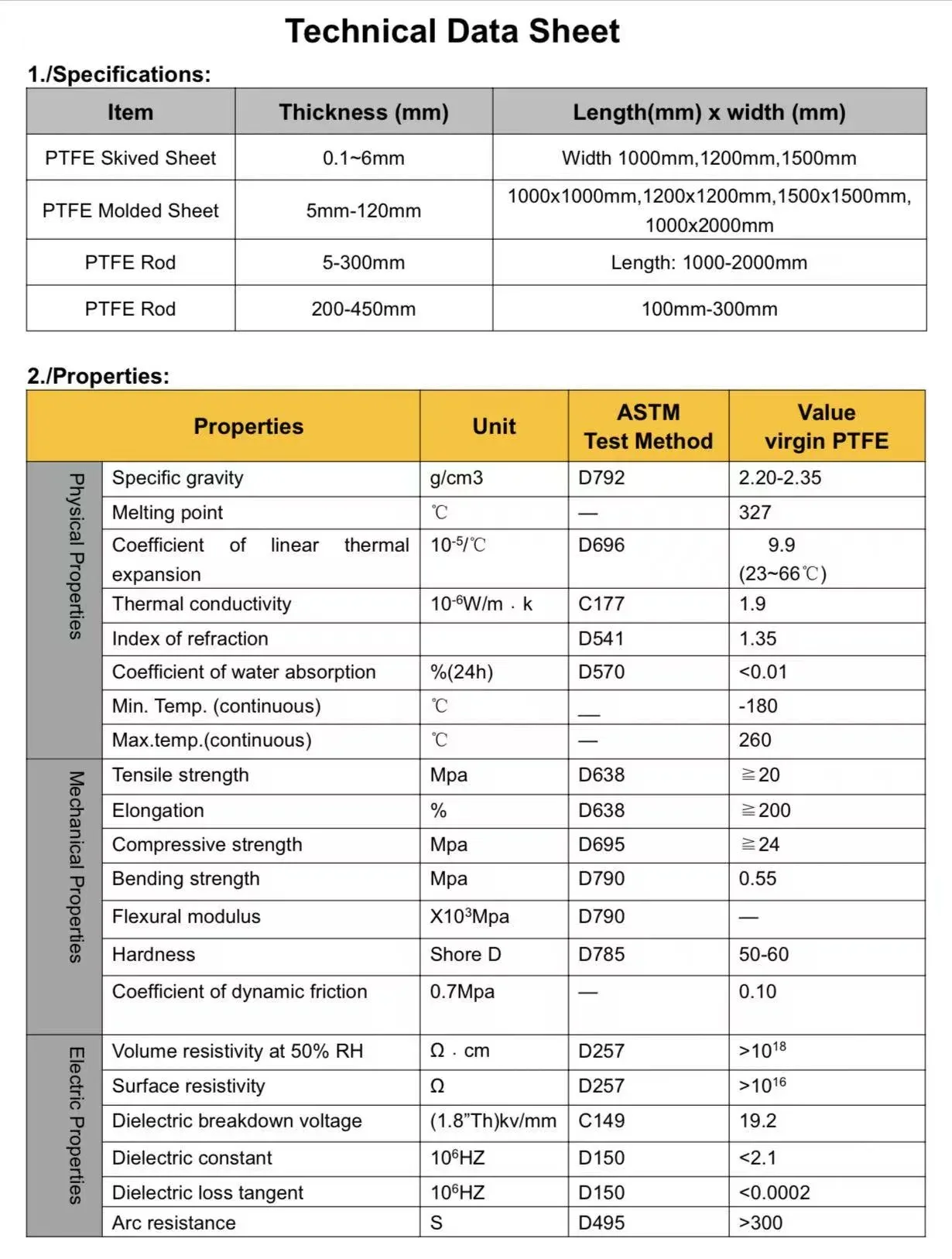

Varje försändelse inkluderar EN 10204 typ 3.1 materialcertifikat, isoleringsdatablad med värden för tryckhållfasthet och värmeledningsförmåga, dimensionsinspektionsrapporter och lasttestcertifikat vid behov. För olje- och gasprojekt kan vi tillhandahålla HIC-testrapporter och NACE-överensstämmelsedokumentation. För livsmedelsklassade applikationer är ytfinishrapporter och materialdeklarationer standard.

FAQ

F: Kan du matcha någon isoleringstyp och tjocklek?

A: Ja. Vi bearbetar isoleringsblocket till din exakta rör-OD och isoleringstjocklek, och väljer blockmaterial för din driftstemperatur.

F: Levererar du hela enheten inklusive glidplattan om rörelse behövs?

A: Ja. Vi kan integrera en glidplatta av PTFE eller grafit vid basen, allt inneslutet i stödkroppen.

F: Hur förhindrar du att isoleringsblocket blir blött?

S: Blocket är helt inkapslat i stålstödkroppen, och vi tillhandahåller en metalltätningskrage för en kontinuerlig ångspärranslutning till rörisoleringen.

F: Vad händer om mitt rör är av rostfritt stål eller kräver hygieniska förhållanden?

S: Vi tillverkar hela stödet av 304L eller 316L rostfritt stål med betade och passiverade ytor, lämpliga för nedspolning och livsmedelsklassade miljöer.

F: Kan jag få en brandklassad version?

A: Ja. Vi kan införliva passivt brandskyddsmaterial som är klassificerat för exponering för cellulosa eller jetbrand, vilket bibehåller den bärande integriteten under den tid som krävs.

Ett isolerat rörstöd är en liten komponent i ett stort projekt, men en misslyckad - krossad isolering, en delad ångspärr, en gripen glidplatta - kan tvinga fram en oplanerad avstängning. Vi har tillverkat dessa stöd i över ett decennium och skickat till mer än 45 länder, där över 70 % av vår verksamhet kommer från återkommande kunder. Den posten finns eftersom vi behandlar varje support som en konstruerad montering, inte en lagervara. Skicka oss ditt rörschema och isoleringsspecifikation. Vi returnerar ett dimensionerat förslag och ett fast pris inom en dag.
