Metallic Yield Dämpare

En metallisk sträckningsdämpare, ofta förkortad som MYD, är en passiv anordning som avleder seismisk energi genom plastisk deformation av speciellt utvalda metaller. Installerad i en byggnads laterala kraftmotståndssystem ger den efter innan den primära strukturen gör det, absorberar en stor del av jordbävningsenergin och minskar behovet av balkar, pelare och anslutningar. Resultatet är en strukturell ram som får mindre skador och som är lättare att inspektera och reparera efter en stark händelse.

Yangzhou Tianshun levererar metalliska sträckningsdämpare för nybyggnation och seismiska eftermonteringsprojekt. Spjällen tillverkas i en dedikerad produktionsanläggning i Jiangsu, Kina, under ett kvalitetssystem som uppfyller ISO 9001-kraven. Vårt team har designat och tillverkat dämpningsprodukter i över två decennier, och den samlade erfarenheten informerar varje dämparkonfiguration vi föreslår.

Hur dämparen fungerar

Arbetsprincipen är okomplicerad. En metallisk sträckningsdämpare är placerad där strukturen kommer att genomgå relativ förskjutning under en jordbävning, såsom i en stagbrunn eller mellan intilliggande våningar. När byggnaden svajar tvingas spjället att deformeras. Dämparens kärna är gjord av en metall som är utformad för att nå sin sträckgräns tidigt i laddningscykeln. När eftergivningen börjar kommer materialet in i plastområdet, där det fortsätter att motstå kraft samtidigt som det genomgår permanent deformation. Denna process omvandlar kinetisk energi från jordbävningen till värme i metallen, vilket effektivt tar bort den energin från det strukturella systemet.

Eftersom dämparen är deplacement-korrelerad, aktiveras den när rörelsen når en viss tröskel och ger ökande motstånd när förskjutningen växer. Dess höga initiala elastiska styvhet hjälper till att kontrollera drift under vind och mindre jordbävningar, medan duktiliteten efter skörd säkerställer att den fortsätter att arbeta genom många cykler utan att spricka.

Metaller valda för att ge efter, inte bara styrka

Valet av metall definierar spjällets beteende. Vanliga material är stål med låg flytgräns som LY100, LY160 och LY225, som kombinerar en väldefinierad sträckningsplatå med exceptionell töjningskapacitet. Dessa stål kan genomgå många oelastiska cykler innan de visar tecken på lågcykelutmattning, vilket gör dem lämpliga för de upprepade skakningar som förväntas under en långvarig jordbävning.

Andra legeringar, inklusive aluminium och formminneslegeringar, kan användas där lägre vikt eller omcentreringsförmåga önskas. Varje parti material kommer med full fabrikscertifiering, och vi verifierar viktiga mekaniska egenskaper genom interna tester innan tillverkningen påbörjas. Denna spårbarhet, från stålverket till det färdiga spjället, stödjer den tillförlitlighet som krävs i säkerhetskritiska tillämpningar.

Fördelar som syns i balansräkningen

Metalliska sträckningsdämpare är bland de mest kostnadseffektiva seismiska skyddsteknikerna som finns. Råvarorna är relativt billiga och tillverkningen är enklare än vätskebaserade enheter. Eftersom de fungerar passivt finns det inga vätskor att läcka, inga tätningar som åldras och inget krav på periodiskt vätskebyte.

För den strukturella designern erbjuder dämparna en förutsägbar och repeterbar hysteretisk respons. Kraft-förskjutningskurvan är stabil, symmetrisk och lätt att modellera i standardanalysmjukvara. När dämpare är strategiskt placerade minskar den totala seismiska belastningen på ramen, vilket ofta möjliggör mindre elementstorlekar, lättare fundament och enklare anslutningar. I eftermonteringsscenarier kan tillägg av metalliska sträckningsspjäll bringa en befintlig byggnad upp till gällande kodkrav utan störningar och kostnader för att förstärka varje balk och pelare.

Tekniskt omfång

Varje spjäll är dimensionerad enligt den erforderliga sträckkraften, elastiska styvheten och slutliga förskjutningen från strukturanalysen. Våra ingenjörer arbetar med projektteamet för att välja eller utveckla en geometri som passar det tillgängliga utrymmet och anslutningsgränssnittet.

Där metalliska flytdämpare används

Nya RC och stålstomme byggnader

Spjäll är integrerade i chevronstag, kopplingsbalkar eller skjuvväggar för att ge den primära energiförlusten. Tillvägagångssättet är vanligt i bostadstorn, kontorsbyggnader och utvecklingar med blandad användning i seismiska områden.

Seismisk förstärkning av befintliga strukturer

Äldre betong- eller stålramar som byggdes innan moderna seismiska koder kan uppgraderas genom att installera MYDs på strategiska platser. Detta undviker behovet av att helt omsluta pelare eller lägga till massiva klippväggar, vilket minskar både kostnader och störningar för hyresgästen.

Civila och offentliga byggnader

Sjukhus, skolor och akutinsatser drar nytta av det låga underhållet och förutsägbara prestanda efter jordbävningen. Efter en stor jordbävning kan skadade spjäll visuellt inspekteras och vid behov bytas ut utan större strukturella ingrepp.

Industrianläggningar och livlinastrukturer

Fabriker, kraftverk och kommunikationstorn där driftkontinuitet är avgörande använder metalliska kapacitetsdämpare för att skydda utrustning och rörledningar från överdriven rörelse.

Kvalitetskontroll och acceptanstestning

Varje spjäll vi tillverkar genomgår ett fabriksgodkännandetest för att bekräfta dess kraft-förskjutningsegenskaper. Ett cykliskt laddningsprotokoll vid ökande amplituder tillämpas och de resulterande hystereslooparna registreras. Vi verifierar sträckkraften, maximal kraft och kumulativ energiförlust mot projektspecifikationen. Testrapporter och materialcertifikat sammanställs i ett dokumentationspaket som medföljer försändelsen.

För stora eller kodstyrda projekt kan vi ordna förkvalificeringsprovning av ett prototypspjäll på ett oberoende laboratorium. Detta steg ger ytterligare förtroende för att designen kommer att fungera som avsett under det faktiska lastprotokollet som definieras av projektets geotekniska och strukturella krav.

Vanliga frågor

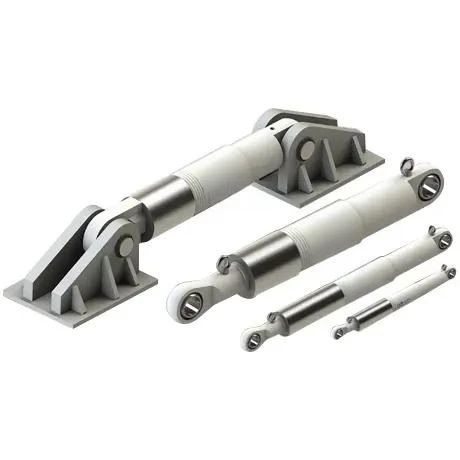

Hur skiljer sig en metallisk sträckningsdämpare från en viskös vätskedämpare?

En viskös vätskedämpare avleder energi genom vätskeflöde och dess kraft beror på hastigheten. En metallisk sträckningsdämpare är beroende av metallens plastiska deformation och dess beteende är kopplat till förskjutning. Metalliska dämpare ger också styvhet till strukturen, vilket kan hjälpa till att kontrollera driften, medan viskösa dämpare vanligtvis ger lite styvhet.

Kommer spjället behöva bytas efter en måttlig jordbävning?

Det beror på hur allvarlig skakningen är och designen. Metalliska flödesdämpare är ofta designade för att överleva flera måttliga händelser utan att bytas ut. Efter en jordbävning på konstruktionsnivå eller maximalt övervägd jordbävning kan kärnelementen ha upplevt permanent deformation och bör inspekteras. Byte, om så krävs, är en enkel process att lossa det använda spjället och installera ett nytt.

Kan spjällen döljas arkitektoniskt?

Ja. Spjäll är kompakta och kan integreras i vägghåligheter, bäddas in i mellanväggar eller placeras bakom arkitektonisk beklädnad. Våra ingenjörer samarbetar med arkitekten och konstruktören för att komma överens om en konfiguration som uppfyller både visuella och strukturella krav.

Vilken information behöver du för att dimensionera ett spjäll?

Vi behöver den nödvändiga sträckkraften, initial styvhet, slutlig förskjutning och antalet förväntade cykler. Vanligtvis kommer denna information från konstruktionsingenjörens dynamiska analys. Om du är i ett tidigt projekteringsstadium kan vi hjälpa till med preliminär dimensionering utifrån byggnadstyp, antal våningar och seismisk risknivå.

Jobbar med Tianshun

När du skickar en spjällförfrågan till oss granskar en av våra applikationsingenjörer dina strukturella parametrar och returnerar ett tekniskt svar inom en arbetsdag. Vi hjälper till med materialval, geometrianpassning för att passa dina anslutningsdetaljer och utarbetande av testplaner. Anpassad kapacitet, icke-standardiserade legeringar och projektspecifik dokumentation hanteras som en normal del av vårt utbud.

Vårt produktionsschema kommuniceras transparent och vi tillhandahåller framstegsuppdateringar vid viktiga tillverknings- och teststadier. Efter leverans förblir vi tillgängliga för installationstillsyn och vägledning efter jordbävningsinspektion.

Metalliska sträckningsdämpare som tar stryk så att byggnaden inte behöver göra det, med en enkelhet som gör dem pålitliga och lätta att underhålla under årtionden av service.
