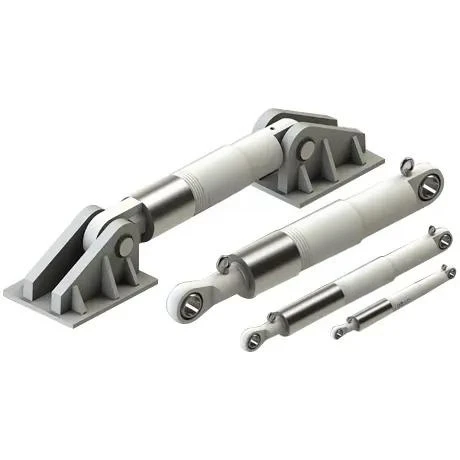

Viskös vätskespjäll

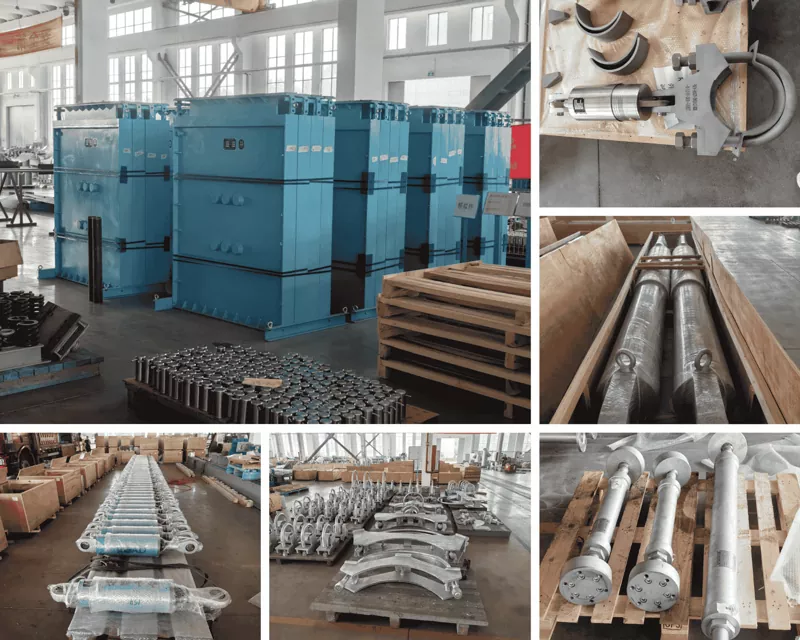

Yangzhou Tianshun levererar viskösa vätskespjäll till anläggnings-, bro-, kraft- och industrisektorerna. Vår tillverkning är baserad i en 35 000 m² stor fabrik i Jiangsu, Kina, med en kvalificerad arbetsstyrka på över 100 personer. Medan vår rörledningsstödverksamhet grundades 2012, har teamet bakom våra dämpningsprodukter mer än 20 års specialiserad erfarenhet av vätskedämpningsteknik. Resultatet är vår tredje generationens viskösa vätskespjäll, en produkt som vi utvecklat med helt egen immateriell egendom. Vi skickar till projekt i över 45 länder under ett ISO 9001:2015 certifierat kvalitetssystem.

En viskös vätskedämpare är en hydraulisk anordning som omvandlar mekanisk rörelse till värme, minskar vibrationer och avleder energin som tillförs en struktur av jordbävningar, starka vindar eller maskiner. Huvudkomponenterna är en cylinder fylld med en speciellt utvald silikonolja, en kolv med en precisionsdämpande öppning, en kolvstång, bussningar, tätningar och ändkopplingar.

Under normala förhållanden rör sig spjället långsamt med strukturens termiska expansion eller serviceförskjutning, vilket ger mycket lite motstånd. När en dynamisk händelse tvingar strukturen att röra sig snabbt, trycker kolven vätskan genom dämpningsstrukturen med hög hastighet. Tryckskillnaden över kolven genererar en motståndskraft som är proportionell mot hastigheten, och energin försvinner som värme i vätskan. När den yttre kraften avtar återgår spjället till neutralläge, redo för nästa cykel.

Tredje generationens teknik och varför det är viktigt

Vår tredje generationens viskösa vätskedämpare är byggd kring en dämpningsprincip för jetmynningar som använder lågviskös silikonolja. Tidigare generationer av dämpare förlitade sig ofta på media med hög viskositet som kunde ändra egenskaper med temperatur och åldrande, vilket ledde till inkonsekvent prestanda över tiden. Den tredje generationens design övervinner detta genom att passera vätskan genom exakt bearbetade små hål med hög hastighet, vilket skapar en stabil och förutsägbar dämpningskraft.

Fördelarna är mätbara. Dämpningsegenskaperna är mycket repeterbara över ett brett temperaturområde eftersom silikonolja med låg viskositet bibehåller stabil viskositet under drift. Den interna dämpningsstrukturen är utformad så att utmattningslivslängden och tillförlitligheten förbättras avsevärt jämfört med tidigare generations produkter. Det finns inga mekaniska ventiler som kan fastna eller slitas, och dämpningen uppnås enbart genom vätskedynamik. Denna teknologi representerar den högsta kapaciteten bland viskösa spjäll vi producerar, och vi har fullständiga immateriella rättigheter över designen.

Konstruktion och materialsäkerhet

Cylinder- och kolvmontering

Cylindern är tillverkad av höghållfast stål, bearbetad till snäva toleranser för hålrundhet och ytfinish. Kolvstången är hårdkromad eller behandlad med en likvärdig ythärdningsprocess för att motstå skårbildning och korrosion. Själva kolven innehåller jetmunstycket, dimensionerad enligt den erforderliga dämpningskoefficienten och hastighetsexponenten för det specifika projektet.

Tätningssystem för lång livslängd

Tätningar är valda för kompatibilitet med silikonoljan och för motståndskraft mot slitage vid upprepad cykling. Tätningsarrangemanget är utformat för att hålla vätskan inne och kontamineringen utanför, även i dammiga eller marina miljöer. Långsiktig tätningsintegritet är en anledning till att vi kan erbjuda förlängda designlivslängder för dessa spjäll.

Vätskemedium stabilitet

Dämpningsmediet är en silikonolja med hög renhet och låg viskositet. Den försämras inte, gummiar eller förändras inte nämnvärt under årtionden av förväntad service. Dess låga temperaturkänslighet säkerställer att spjället levererar konsekvent prestanda oavsett om det installeras i en bro med kallt klimat eller en varm industrianläggning.

Ändkontakter

Stifthuvuden, gaffel och sfäriska lager finns tillgängliga för att samverka med strukturen och det stödda elementet. Dessa anslutningar är konstruerade för att överföra den fulla nominella dämpningskraften utan att införa oönskade böjmoment i spjällkroppen.

Tekniskt omfång

Alla parametrar är skräddarsydda för den strukturella analysen. Vi granskar projektspecifikationerna och bekräftar spjällets egenskaper före tillverkning.

Kvalitetskontroll och testning

Varje spjäll för trögflytande vätskor genomgår fabriksacceptanstestning på en kalibrerad dynamisk testrigg. Testet tillämpar sinusformade eller triangulära förskjutningscykler vid projektrepresentativa hastigheter och mäter den resulterande kraften. Vi verifierar att den uppmätta dämpningskraften faller inom den specificerade toleransenveloppen och att hastighetsexponenten matchar designvärdet. Testprotokoll är en del av det slutliga dokumentationspaketet.

Materialspårbarhet bibehålls för alla tryckgränser och strukturella komponenter. Svetsar undersöks av kvalificerad personal och vid behov tillhandahålls oförstörande provningsrapporter. Våra ISO 9001-certifierade procedurer täcker hela processen, från inkommande vätske- och stålinspektion till slutmålning och packning.

För kritiska applikationer som sjukhus och broar i högseismiska zoner, kan vi stödja ytterligare kvalifikationstestning, inklusive utmattningscykler utöver designlivslängden, tätningsuthållighetstestning och verifiering av korrosionsbeständighet.

Där trögflytande vätskespjäll appliceras

Civila byggnader

Bostadstorn, kontorsbyggnader och köpcentra använder trögflytande dämpare för att minska svaj under jordbävningar och kraftiga vindar. Spjällen är ofta integrerade i stagfacken eller kopplade till skjuvväggar för att absorbera energi och skydda den primära strukturen.

Lifeline-teknik

Sjukhus, skolor, larmcentraler och andra anläggningar som måste förbli i drift efter en seismisk händelse är beroende av viskösa dämpare för att begränsa strukturella skador. Möjligheten att upprätthålla funktion när samhällen behöver det som mest är en viktig drivkraft för val av dämpare i dessa projekt.

Industrianläggningar

Fabriksbyggnader, bearbetningstorn och stödkonstruktioner för tung utrustning utsätts för vibrationer från roterande maskiner och enstaka dynamiska belastningar. Viskösa dämpare minskar trötthet och förbättrar förarens komfort och säkerhet.

Broar

Gångbroar och motorvägsviadukter använder viskösa dämpare för att kontrollera däcksrörelser orsakade av trafik, vind och seismisk excitation. Dämpare installerade mellan däck och pirer eller mellan intilliggande spann minskar lagerförskjutningen och förhindrar stötar.

Kraftverk och petrokemiska anläggningar

Rörsystem och utrustningsramar i kraft- och petrokemiska anläggningar drar nytta av viskösa dämpare där seismisk begränsning eller vibrationsisolering krävs. Möjligheten att designa dämpare för specifika hastighetströsklar gör dem lämpliga för både enstaka extrema händelser och kontinuerliga vibrationer.

Stålindustrin

Tunga strukturella ramar som stödjer ugnar, valsverk och materialhanteringssystem är kandidater för viskös dämpning för att begränsa dynamisk förstärkning under drift.

Vanliga frågor

Vad är skillnaden mellan en viskös vätskedämpare och en hydraulisk dämpare?

En hydraulisk dämpare fungerar som ett hastighetskänsligt lås: det tillåter långsam termisk rörelse och blir nästan stel under snabb rörelse. En spjäll för trögflytande vätska låser inte. Den applicerar en resistiv kraft som ökar med hastigheten och sprider energi som värme genom hela rörelsen. Dämpare är designade för kontinuerlig energiavledning, medan dämpare är designade för tillfällig dynamisk återhållsamhet.

Hur specificeras dämpkraften för ett projekt?

Byggnadsingenjören bestämmer den erforderliga dämpningskoefficienten och hastighetsexponenten baserat på den dynamiska analysen av byggnaden eller bron. Vi får dessa parametrar tillsammans med slaglängd, ändanslutningstyp och miljöförhållanden, och vi designar spjället därefter. Om du är i det preliminära skedet kan våra ingenjörer hjälpa till med parameterval baserat på generiska strukturtyper och kodkrav.

Kan dämparen prestera i både spänning och kompression?

Ja. Våra viskösa vätskedämpare är designade för att fungera i båda riktningarna och producerar symmetriska eller asymmetriska dämpningskrafter efter behov. Öppningsarrangemanget kan konfigureras för att ge olika dämpningsegenskaper i spänning och kompression om projektet kräver det.

Vilket underhåll kräver en viskös vätskespjäll?

Under normala förhållanden är spjället förseglat för livet och kräver inga rutinmässiga vätskebyten. Regelbunden visuell inspektion av kolvstångens yta, tätningar och ändanslutningar rekommenderas. För kritiska applikationer tillhandahåller vi riktlinjer för funktionstestintervall. Om en enhet någonsin skulle behöva rekonditioneras erbjuder vår fabrik full service och omcertifiering.

Är spjällen certifierade enligt internationella standarder?

Vi tillverkar enligt EN 15129 för antiseismiska enheter och kan uppfylla kraven i ASCE 7, AASHTO och andra nationella koder på begäran. CE-märkning är tillgänglig för projekt inom Europeiska ekonomiska samarbetsområdet. Alla nödvändiga testrapporter och deklarationer ingår i dokumentationspaketet.

Vad är den typiska ledtiden för en anpassad spjäll?

Tillverkningsledtiden beror på kraftkapaciteten, slaglängden och kvantiteten. Som vägledning kan standarddämpare tillverkas på åtta till tio veckor. Större spjäll eller större kvantitetsbeställningar kan kräva ytterligare tid, vilket vi bekräftar vid offert. Vi upprätthåller transparens om produktionsmilstolpar under hela ordern.

Jobbar med Tianshun

När du kontaktar oss angående ett spjällkrav för trögflytande vätskor, svarar en dedikerad kundansvarig med kunskap om spjällteknik inom 24 timmar. Vi granskar dina strukturella prestandakriterier, inklusive dämpningskraft, slaglängd och hastighetsexponent, och returnerar ett tekniskt och kommersiellt förslag. Anpassade ändbeslag, specialbeläggningar och projektspecifik dokumentation är en del av vår rutinmässiga leveransomfattning.

Vår mer än två decennier av samlade erfarenhet av dämpningsteknik gör att vi kan stödja ditt projekt från idé till driftsättning. Efter leverans är vi tillgängliga för installationsvägledning och långsiktig servicerådgivning. Den höga andelen återkommande affärer från ingenjörsfirmor och entreprenörer indikerar att våra spjäll levererar den förväntade prestandan under strukturens livslängd.
