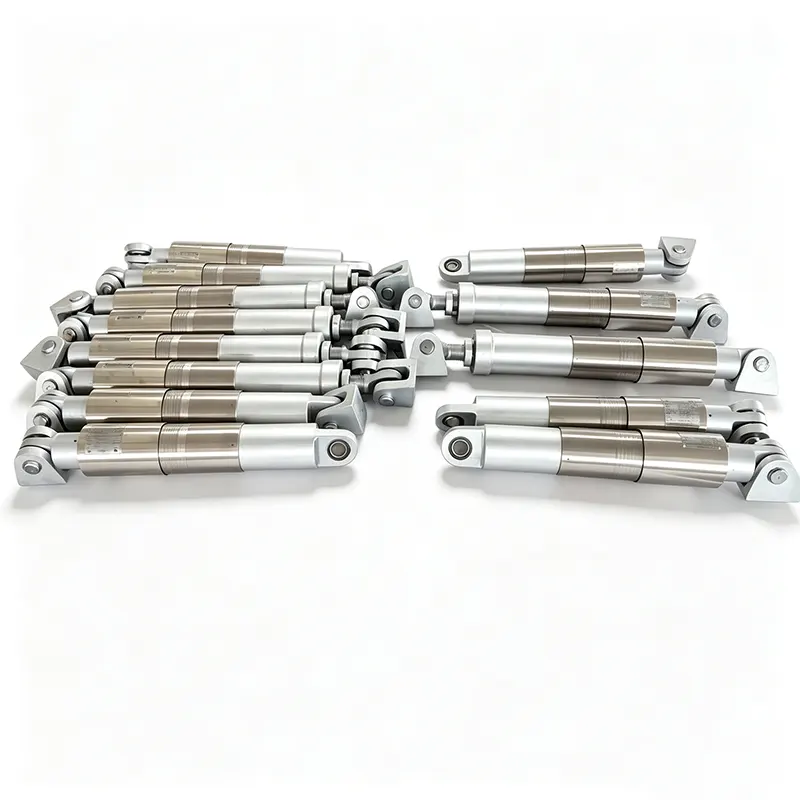

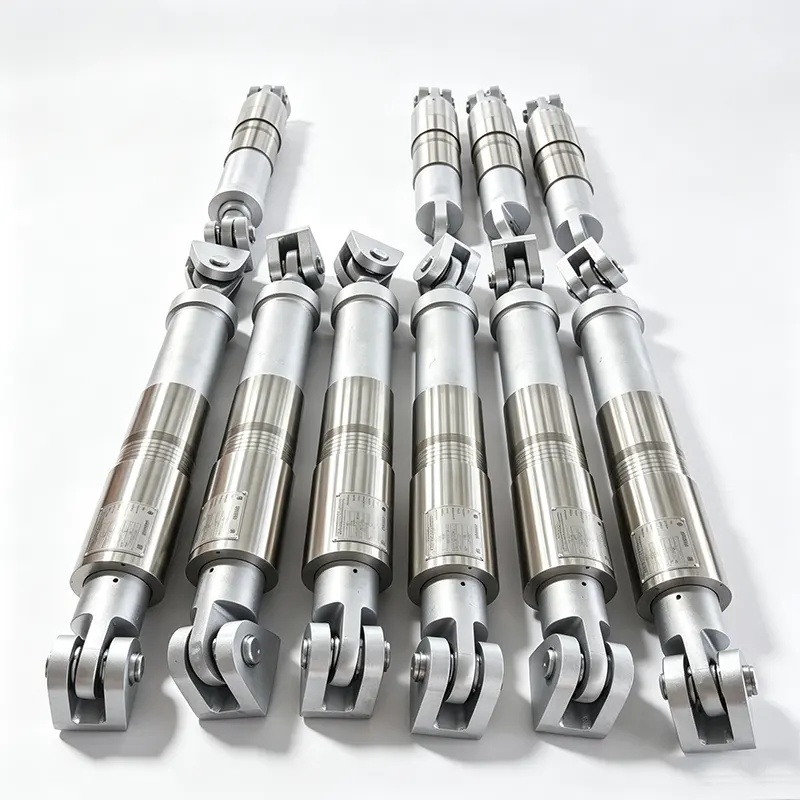

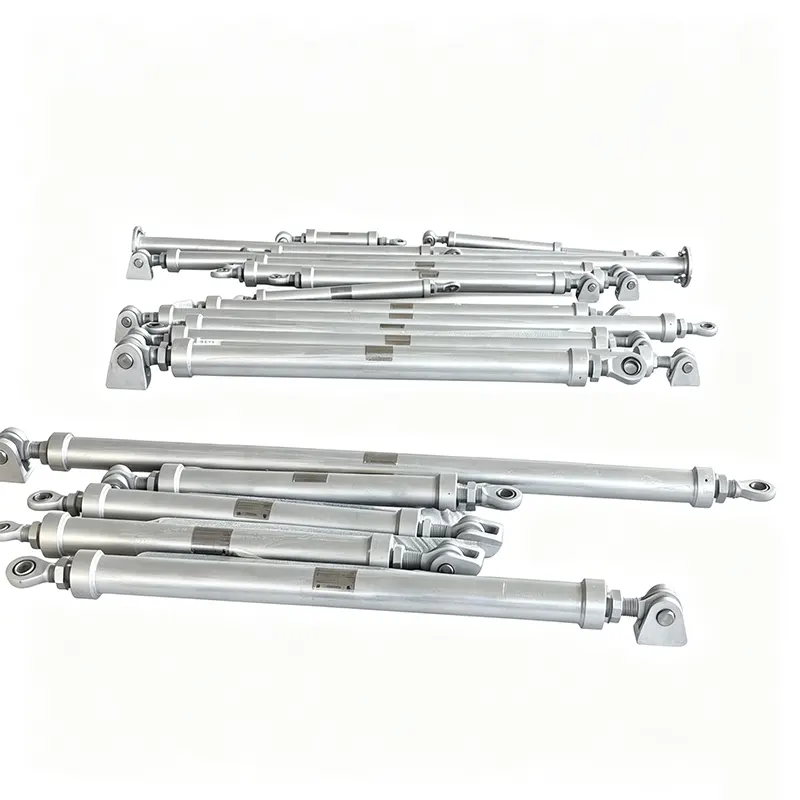

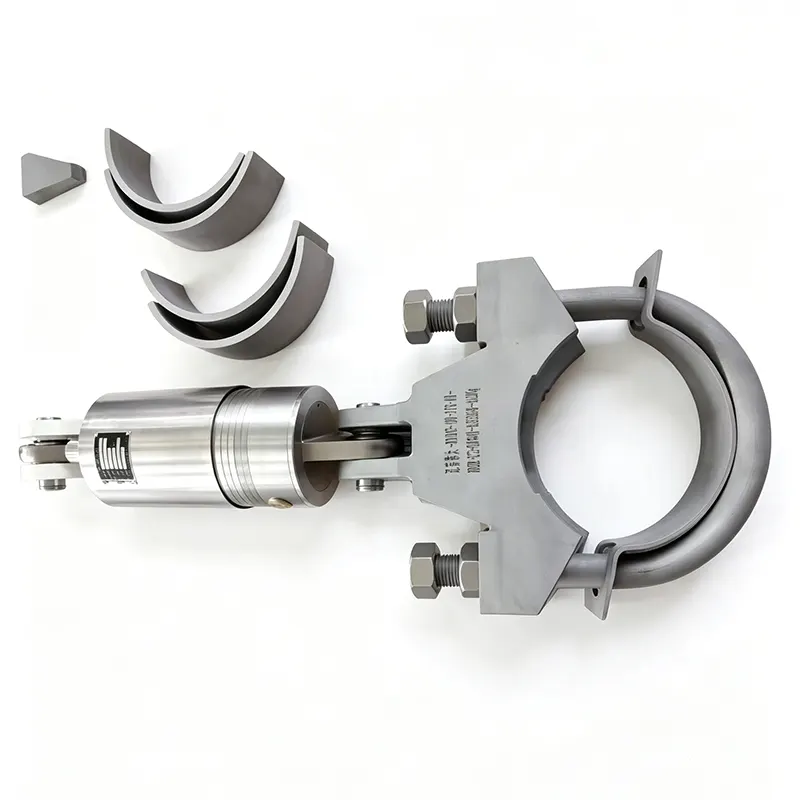

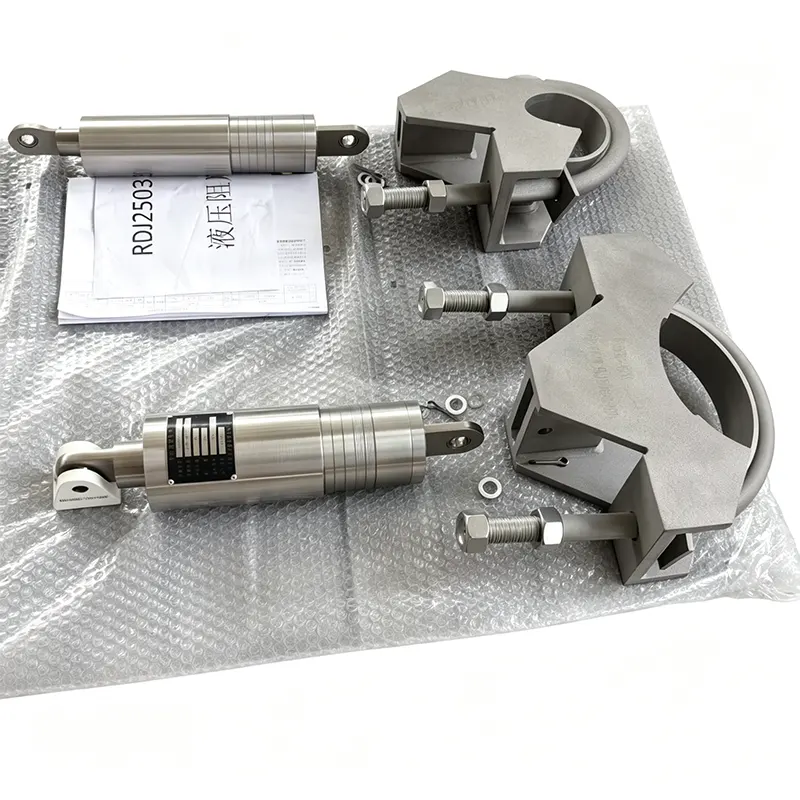

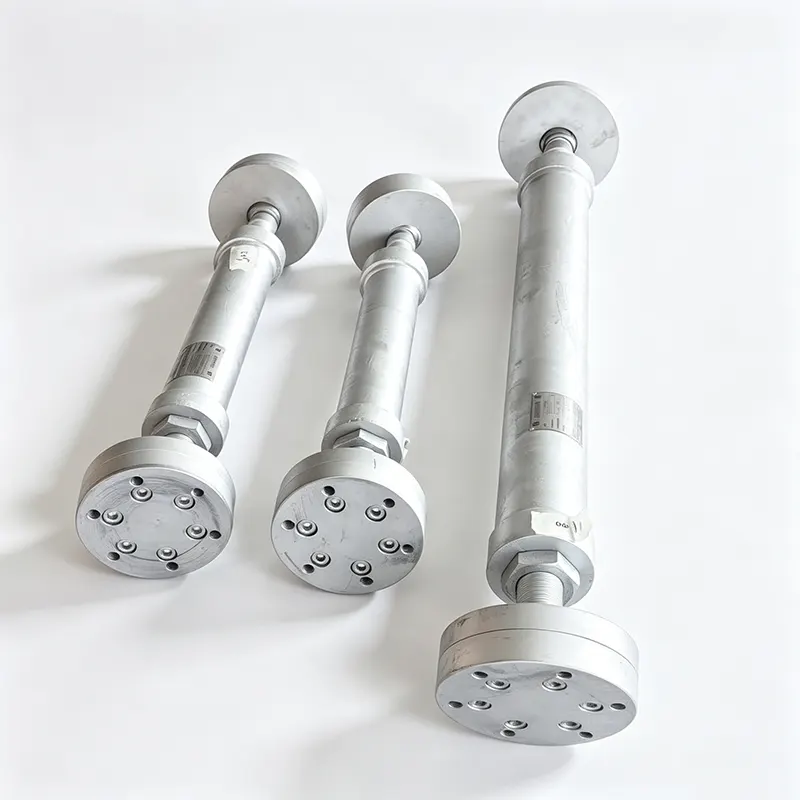

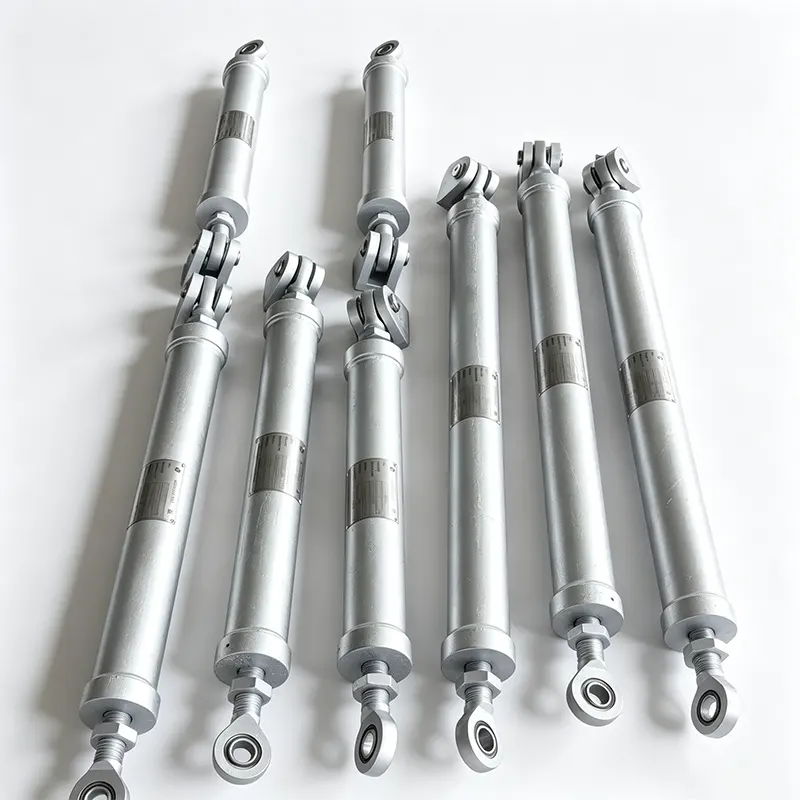

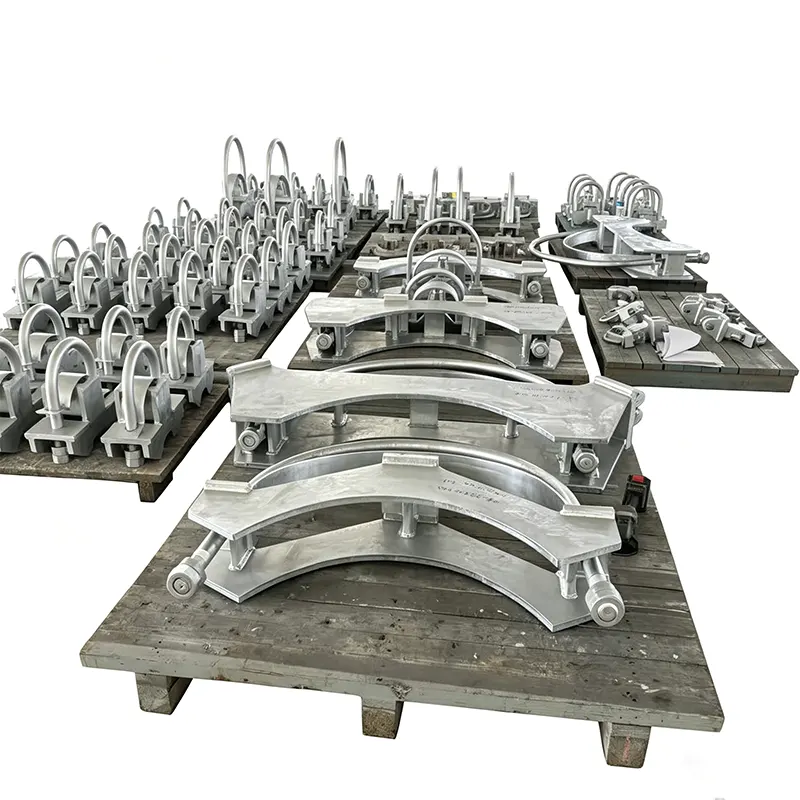

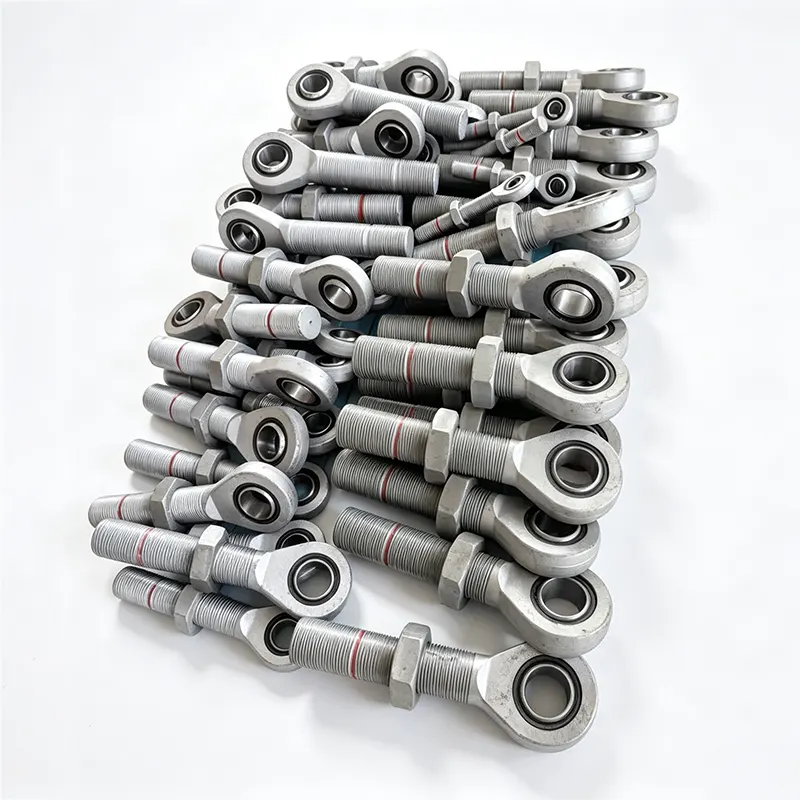

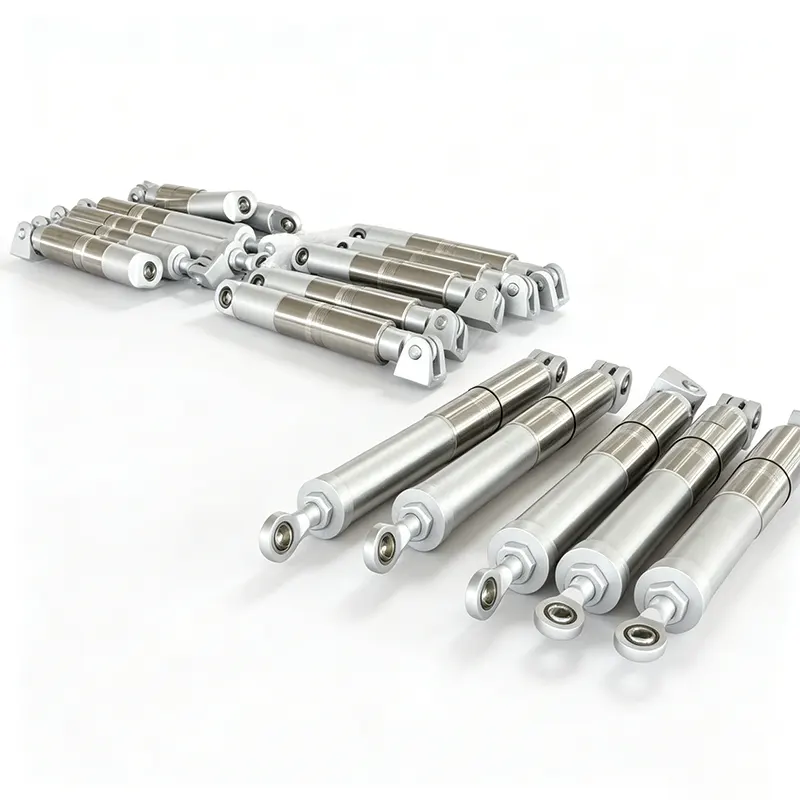

Hydrauliska Snubbers för rörhållning

Yangzhou Tianshun har levererat hydrauliska dämpare till kraftproduktion, petrokemiska och kärnkraftsanläggningar sedan 2012. Våra dämpare i YZN-serien verkar i mer än 45 länder, med stöd av en 35 000 m² fabrik, över 100 kunnig personal och ett kvalitetssystem certifierat enligt ISO 9001:201.

Hur en hydraulisk dämpare skyddar rörledningar

En hydraulisk dämpare är en hastighetskänslig fasthållning. Under normala driftsförhållanden gör termisk expansion och sammandragning att röret rör sig långsamt. Hydrauliska Snubbers för Pipe Restraint följer denna rörelse med praktiskt taget inget motstånd och fungerar ungefär som ett friglidande stöd. När röret utsätts för en plötslig acceleration - från vattenhammare, ett säkerhetsventilutsläpp, seismisk aktivitet eller en pumptripp - stänger den inre ventilen inom en bråkdel av en sekund. I det ögonblicket blir dämparen ett nästan styvt stag, som överför den dynamiska belastningen till byggnadskonstruktionen eller förankringspunkten och förhindrar rörförskjutning som annars skulle kunna orsaka stötskador, överbelastning eller utmattningsbrott.

Den kritiska skillnaden är hastighetströskeln. Långsamma rörelser passerar obegränsat. Snabba rörelser låses ute. Detta gör att ett rörsystem kan bibehålla sin flexibilitet för ihållande termiska cykler samtidigt som det får omedelbar begränsning endast när det behövs.

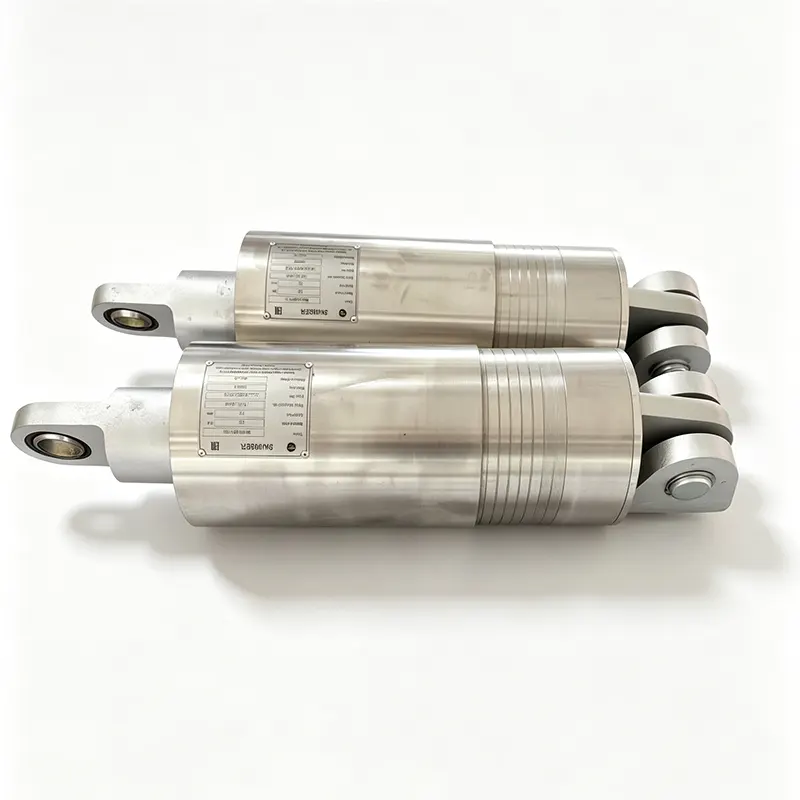

YZN-seriens design och funktioner

Synlig positionsindikator

En tydlig mekanisk indikator på dämparkroppen visar det tillgängliga slaglängden i båda riktningarna. Underhållsteam kan snabbt verifiera om enheten fungerar inom sin designfärd eller kräver justering, utan att koppla bort enheten.

Kompakt och symmetrisk konstruktion

Den symmetriska layouten förenklar installationsorienteringen och minskar sannolikheten för felaktig montering. Dess kompakta hölje passar in i trånga rörställ och överbelastade områden där större fjäder eller stela stag inte kan placeras.

Låg friktion och kort låsningstid

Intern friktion minimeras genom precisionsbearbetning och val av tätning. Den dynamiska svarstiden, intervallet från början av snabb rörelse till full låsning, hålls extremt kort. Detta säkerställer att röret utsätts för försumbar förskjutning innan dämparen griper in, vilket är avgörande för att skydda känslig utrustning såsom turbinanslutningar och tryckkärlsmunstycken.

Hög låskraftskapacitet

När de är låsta kan de hydrauliska dämparna för rörhållning upprätthålla betydande drag- och tryckbelastningar utan att ge efter. Dämpningskraften som genereras under dynamisk respons är proportionell mot hastighetsingången och kan specificeras upp till den erforderliga konstruktionsbelastningen, som matchar kraven på rörspänningsanalys.

Förseglings- och mediakompatibilitet

Tätningar är valda för långtidskompatibilitet med hydraulvätskan och med den externa anläggningsmiljön. Det flytande mediet, vanligtvis en högstabil silikonolja, bibehåller konsekvent viskositet över hela driftstemperaturområdet. Tätningsmaterial motstår åldring och läckage, vilket bidrar till en lång underhållsfri livslängd.

Tekniskt omfång

Alla värden är anpassade till specifika rörbelastningsfall och projektkrav. Icke-standardiserade slag, belastningsklasser och anslutningstyper tillverkas mot kundens ritningar.

Kvalitetskontroll och testning

Varje YZN hydraulisk dämpare genomgår funktionell acceptanstest före leverans. En dedikerad testbänk tillämpar långsam cykling för att verifiera fri rörelse, och simulerar sedan snabb förskjutning för att bekräfta låsning och mäta den resulterande lastkapaciteten. Tryckgränsen testas och slagindikatorns funktion valideras. Testprotokoll bevaras och kan levereras med försändelsen.

Materialspårbarhet bibehålls för tryckinnehållande delar och för hydraulvätskan. I kärntekniska tillämpningar tillämpas de erforderliga kvalitetssäkringsprogrammen, inklusive efterlevnad av tillämpliga avsnitt av ASME Boiler and Pressure Vessel Code Section III och ytterligare kundspecifika krav. Vårt ISO 9001-certifierade system styr alla procedurer, från råvarumottagning till slutbesiktning.

Över 70 % av våra beställningar kommer från långvariga återkommande kunder som litar på den konsekventa prestandan hos våra snubbers i flera projekt.

Där hydrauliska dämpare används för att hålla fast röret

YZN-serien är installerad i kritiska rörsystem där en kombination av termisk flexibilitet och omedelbar dynamisk återhållsamhet inte är förhandlingsbar.

Kärnkraftverk

Huvudånga, matarvatten och säkerhetsrelaterade rörledningar. Snubbers skyddar mot seismiska händelser och rörbrottsdynamiska effekter samtidigt som de tillåter stora termiska rörelser under normal drift. Fullständigt material och testdokumentationspaket är standard.

Termiska kraftverk

Pannmatarvattenledningar, ångutsugsrör och turbinbypasssystem. Snubbers minskar transienta belastningar från ventiloperationer och förhindrar rörpisk.

Petrokemiska och raffinaderienheter

Processrörledningar i FCCU, reformatorer och kompressorstationer. Snubbers hanterar tvåfasflödesinducerade vibrationer och enstaka sprängbelastningar samtidigt som de tar emot termiska cykler.

Stålverk och industriella gassystem

Heta blastugnar och syrgaslansrör upplever snabba termiska transienter och vibrationer. Hydrauliska dämpare bibehåller rörinriktningen utan att begränsa den termiska tillväxten.

Pump- och kompressorstationer

Utloppsledningar utsatta för pulsering eller vattenslag. Snubbers fungerar som hastighetskänsliga begränsningar och förhindrar belastning på flänsar och stöd.

Vanliga frågor

Hur skiljer sig en hydraulisk dämpare från en styv fjäderben eller ett fjäderstöd?

En styv stag låser röret på plats och förhindrar all termisk rörelse, vilket kan leda till överdriven belastning på rörledningar och ansluten utrustning. Ett fjäderstöd bär tyngdkraftsbelastningar men hindrar inte dynamiska krafter. En hydraulisk dämpare överbryggar båda behoven: den tillåter långsam termisk expansion och sammandragning fritt och låser sig sedan inom millisekunder när rörhastigheten överstiger en förinställd tröskel. Detta ger dynamisk återhållsamhet precis när det behövs utan att kompromissa med termisk flexibilitet.

Vad bestämmer låshastigheten och kan den justeras?

Låshastighetströskeln ställs in i enlighet med rörets maximala förväntade termiska expansionshastighet och den lägsta hastighet som skulle uppstå från en dynamisk händelse som vattenslag eller seismisk stöt. Våra ingenjörer granskar projektets rörspänningsanalys för att fastställa ett värde som håller snubbern fri under normal drift men ger full återhållsamhet under en transient. Tröskeln är fabriksinställd och funktionskontrollerad på testbänken; om driftsförhållandena ändras kan inställningen omkalibreras på vår anläggning.

Vilken typ av underhåll behöver en hydraulisk dämpare under sin livslängd?

Vi rekommenderar periodiska funktionstester för att bekräfta att enheten fortfarande rör sig utan motstånd under långsam förskjutning och låser korrekt under snabb rörelse. I kraft- och processanläggningar utförs denna kontroll vanligtvis vart tredje till vart femte år, eller enligt anläggningens underhållsprogram. Visuell inspektion av tätningsområdet och slagindikatorn är enkel. Om en enhet skulle behöva rekonditioneras erbjuder vi fabriksservice inklusive vätskebyte, tätningsbyte och omcertifiering.

Kan YZN-dämpare stå emot utomhusinstallation eller korrosiva växtmiljöer?

Ja. Standardcylindern får en korrosionsbeständig beläggning som lämpar sig för de flesta industriella utomhusmiljöer. För kustnära, offshore- eller kemiskt aggressiva atmosfärer kan vi leverera cylindern i rostfritt stål och välja kolvstångsbeläggningar och tätningsmaterial specifikt för dessa förhållanden. Vi ger gärna råd om materialval utifrån platsmiljö och temperaturområde.

Vilken dokumentation tillhandahålls för kärnkrafts- eller säkerhetskritiska tillämpningar?

Vi tillhandahåller full materialspårbarhet för tryckhållande komponenter, certifierade kvarntestrapporter, hydraulvätskecertifiering, funktionstestprotokoll och en försäkran om överensstämmelse med tillämpliga koder. När det krävs av projektet uppfyller dokumentationen ASME Section III eller andra kärntekniska standarder. Vårt kvalitetssystem revideras regelbundet och vi kan tillgodose ytterligare kundrevisioner och dokumentationskrav.

Teknisk support och service

Att välja rätt dämpare för en rörhållningsapplikation involverar belastningsdata, förväntad termisk rörelse och låshastighetströskeln. Våra ingenjörer arbetar med dina rörspänningsrapporter för att bekräfta lämplig storlek och inställning. Dedikerade kontoansvariga svarar inom 24 timmar på förfrågningar och ger tekniska rekommendationer utan dröjsmål.

Anpassade konfigurationer – icke-standardslag, specialmaterial för korrosiva atmosfärer eller kärnkraftsklassdokumentation – hanteras som rutinbeställningar, inte undantag. Efter leverans ger vi installationsvägledning och underhållsråd, inklusive rekommendationer för periodiska funktionstester för att säkerställa fortsatt tillförlitlighet under hela livslängden.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² anläggning, Jiangsu, Kina — exporterar till över 45 länder.

Hydrauliska dämpare som låser endast när röret behöver det, och håller sig ur vägen resten av tiden.
