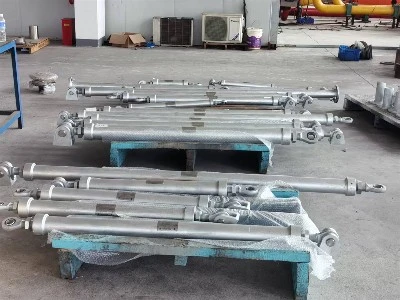

Svängstativ

Yangzhou Tianshun designar och tillverkar svängningsstag för kraftgenerering, petrokemi, HVAC, varvsbyggnad och kärnkraftsapplikationer. Sedan 2012 har vår fabrik i Jiangsu, Kina – 35 000 m² med över 100 kvalificerad personal – levererat rörhållningsanordningar till projekt i mer än 45 länder. Varje svängben är byggd under ett ISO 9001:2015-certifierat kvalitetssystem och levereras med nödvändig test- och materialdokumentation.

En svängningsstag begränsar rörelse i sidled av ett rör utan att begränsa termisk expansion i axiell riktning. I normal drift accepterar den långsam termisk förskjutning längs röret. När en sidokraft uppträder - från vind, seismisk acceleration, vattenhammare, roterande utrustningsvibrationer eller vågrörelser på en marin plattform - fungerar stöttan som en stel del, håller röret på plats och överför lasten till byggnadskonstruktionen eller stålstativet. Detta skyddar rörsvetsar, flänsar och ansluten utrustning från utmattningsskador och slag.

Eftersom stöttan kan ställas in i vilken vinkel som helst, fungerar den över vertikala, horisontella och lutande installationer. Justerbarheten av dess längd gör att platsteamet kan anpassa den till det byggda gapet mellan rörfästet och den strukturella förankringspunkten, vilket absorberar toleranser som ritningar inte alltid kan förutse.

Konstruktion och nyckelfunktioner

Höghållfast stålkropp

Stagröret, ändbeslagen och hårdvaran är tillverkade av kolstål eller låglegerat stål valt för den angivna belastningen och temperaturen. Standardmaterialcertifikat medföljer varje batch, vilket bekräftar mekaniska egenskaper och kemisk sammansättning. För korrosiva eller marina miljöer finns rostfria stålkvaliteter tillgängliga.

Justerbar längd för fältnoggrannhet

En teleskopisk eller gängad justeringsmekanism gör att fjäderbenet kan ställas in till den exakta installerade längden på plats. Typiska justeringsalternativ är ±25 mm, ±50 mm och ±100 mm. Denna justerbarhet innebär att stöttan kan installeras utan skärning eller svetsning, och den kompenserar för mindre snedställning mellan rörskon och strukturen.

Flera ändanslutningsalternativ

För att passa olika rörfästen och strukturella gränssnittsarrangemang kan staget levereras med kulleder, gaffeländar eller gängade stånganslutningar. Kulleder tillåter vinkelrotation och förhindrar att böjmoment införs i stagröret. Gaffeländar ger en enkel stiftanslutning för enkla installationer. Vi levererar sluttypen som matchar projektstandarddetaljen.

Korrosionsskydd för lång livslängd

Standard ytbehandling är varmförzinkning, vilket ger en jämn täckning inuti och utanför röret. För förbättrat skydd erbjuder vi högbyggda epoxibeläggningar, fusionsbunden epoxi (FBE) och trelagers polyeten (3PE). Valet av beläggning är överenskommet baserat på platsens atmosfäriska förhållanden och driftstemperatur.

Överensstämmelse med internationella standarder

Svängstag är designade och tillverkade i enlighet med ASME B31.1 och B31.3 för process- och kraftrör, MSS SP-58 för rörstöd och GB/T-standarder. När projektspecifikationen kräver alternativa koder ser vi över den tekniska kompatibiliteten och levererar till tillämplig standard.

Tekniska specifikationer

Belastningsklasser över 480 kN och icke-standardiserade resor hanteras som specialbeställningar. Vårt ingenjörsteam verifierar designen för det givna lastfallet och tillhandahåller godkännanderitningar före tillverkning.

Valfria tillbehör

För att matcha specifika installations- och prestandakrav kan följande tillbehör inkluderas:

Dynamiska begränsningar som lägger till en hastighetskänslig låsfunktion för tillfälliga impulsbelastningar

Fjädervibrationsisolatorer i kombination med fjäderbenet för att dämpa högfrekventa vibrationer i rör med små hål

Styva kopplingsstag för applikationer där ingen längdjustering krävs och en enkel dragstång är att föredra

Uppgraderade rostskyddsbeläggningar som FBE och 3PE för nedgrävd eller undervattensservice

Dessa tillbehör är integrerade på fabriken, och hela monteringen testas som en enhet före leverans.

Kvalitetskontroll och dokumentation

Varje svängstag är dimensionellt kontrollerat och, i förekommande fall, belastningstestad för att bekräfta den specificerade kapaciteten. För dynamiska eller seismiska applikationer tillhandahåller vi testcertifikat och materialspårbarhet till värmenumret. Svetsar undersöks av kvalificerad personal med visuell och vid behov penetrerande provning.

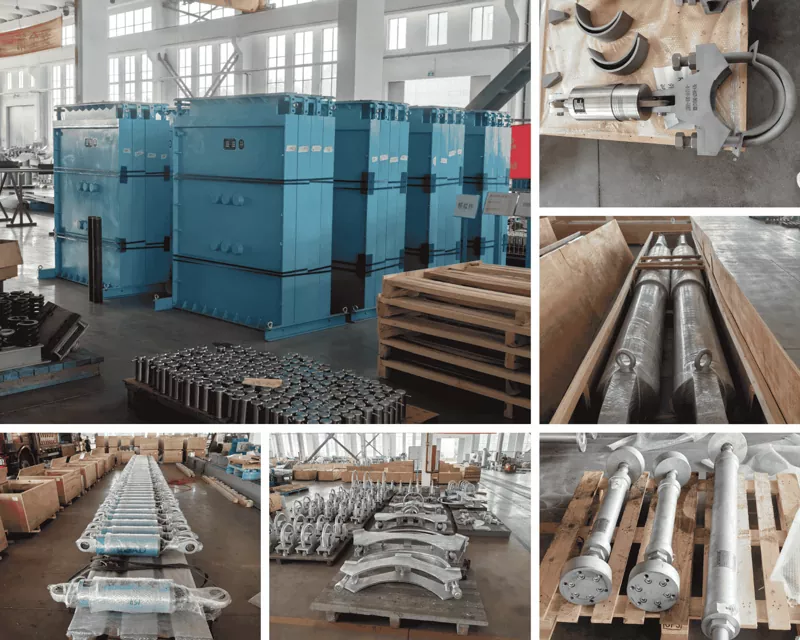

Våra ISO 9001-certifierade procedurer kontrollerar hela processen, från mottagande av inspektion av stål och beläggningsmaterial till slutmontering och packning. Mer än 70 % av våra beställningar kommer från återkommande kunder som litar på prestandan för våra rörbegränsningar projekt efter projekt.

Där svajstag är installerade

Kraftproduktion

Huvudledningar för ång- och matarvatten i värme- och kärnkraftverk är beroende av svajstag för att begränsa sidorörelser under ånghammare och seismiska händelser utan att begränsa axiell termisk tillväxt.

Petrokemiska och raffinaderianläggningar

Rörställ i processenheter är utrustade med svajstag för att begränsa svaj från vind, blåst och tvåfasflödesvibrationer. Justerbar längd gör dem praktiska för eftermontering i befintliga överbelastade ställ.

VVS och höghus

Stigrör för kylvatten, kondensorvattenledningar och VVS-staplar i höga byggnader använder svajstag för att kontrollera rörelser i sidled som orsakas av termisk cykling och byggnadsvajning. Den galvaniserade finishen passar utsatta inomhus- och utomhusplatser.

Skeppsbyggnad och marina plattformar

Rörledningar på fartyg och offshoreplattformar möter konstant rörelse från vågor och maskiner. Svängben med kroppar av rostfritt stål och högkorrosionsbeläggningar bibehåller inriktningen och skyddar rörskarvar från utmattning i dessa aggressiva miljöer.

Kärntekniska anläggningar

Säkerhetsrelaterade rörsystem använder svajstag utformade för det projektspecifika kärntekniska kodfallet, med kompletta material och testdokumentationspaket.

Vanliga frågor

Hur skiljer sig ett svajstativ från ett stelt fjäderben eller en dämpare?

En styv stag låser all rörelse, inklusive termisk expansion, vilket kan överbelasta röret. En hydraulisk dämpare tillåter långsam termisk rörelse och låser endast under snabb dynamisk rörelse. Ett svajstag ger en styv lateral begränsning i ett plan samtidigt som den tillåter axiell termisk förskjutning, vilket gör den lämplig för applikationer där riktningen för den termiska tillväxten är känd och sidobelastningen är förutsägbar.

Vilken temperaturgräns gäller för standardstaget i kolstål?

Standardstag i kolstål med varmförzinkad yta kan arbeta upp till cirka 350 °C. För högre temperaturer upp till 550 °C använder vi legerat stål och högtemperaturbeläggningar eller lämnar kroppen obelagd. Ändanslutningskomponenterna väljs också för att passa den förhöjda temperaturen. Vi rekommenderar att du delar din faktiska röryttemperatur under förfrågan så att rätt material väljs.

Kan svajstången installeras i valfri riktning?

Ja. Staget kan monteras vertikalt, horisontellt eller i vinkel. Kulledens ändanslutningar tar emot vinkelfel och den justerbara längden tar upp platstoleranser i alla riktningar. Det enda kravet är att konstruktionen i båda ändar kan bära den specificerade lasten.

Är anpassning tillgänglig utanför de angivna intervallen?

Vi levererar regelbundet svajstag med laster över 480 kN, icke-standardiserade justeringsvägar och speciella ändbeslag. Anpassade beställningar hanteras med godkännanderitningar och designberäkningar som tillhandahålls innan tillverkningen påbörjas.

Vilken dokumentation följer med en försändelse?

Varje beställning inkluderar materialtestcertifikat, dimensionsrapporter, ytbehandlingsöverensstämmelse och vid behov funktionstestprotokoll. För kärnkrafts- eller säkerhetskritiska tillämpningar tillhandahåller vi fullständig spårbarhets- och överensstämmelsedokumentation enligt inköpsordern.

Vilka är dina typiska ledtider?

Standard svajben med gemensamma specifikationer kan tillverkas på fyra till fem veckor. Större laster, legerat stål och specialbeläggningar kan förlänga schemat. Vi bekräftar det exakta leveransdatumet vid offerttillfället och upprätthåller transparent produktionsplanering hela tiden.

Jobbar med Tianshun

När du kontaktar oss om ett krav på svajben, svarar en dedikerad kundansvarig med kunskap om produktteknik inom 24 timmar. Vårt team granskar dina lastdata, driftstemperatur, rörstorlek och ändanslutningspreferenser för att föreslå en konfiguration som passar både designen och platsen. Anpassade längder, specialbeläggningar och dokumentationspaket är en del av vårt dagliga utbud, inte undantag.

Efter leverans förblir vi tillgängliga för installationsrådgivning och support efter installation. Våra kunders långsiktiga förtroende, vilket återspeglas i återkommande affärer över 70 %, bekräftar att våra svajfjädrar presterar som förväntat under många års tjänst.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² anläggning, Jiangsu, Kina – exporterar till över 45 länder.

Svängstag som håller röret i sidled samtidigt som det låter det andas axiellt.
