Trimmad massdämpare

En avstämd massdämpare, ofta kallad en TMD eller harmonisk absorber, är ett sekundärt mass-fjäder-dämparsystem fäst vid en struktur vid en punkt med hög vibrationsamplitud. Dess uppgift är att motverka resonansrörelse. När vind, fotgängartrafik eller maskiner exciterar en av strukturens naturliga frekvenser, svänger TMD i opposition, drar mekanisk energi bort från den primära strukturen och avleder den som värme. Resultatet är en märkbar minskning av svaj, acceleration och förskjutning, vilket förbättrar passagerarnas komfort, skyddar icke-strukturella element och förlänger utmattningslivslängden.

Yangzhou Tianshun levererar trimmade massdämpare för byggnader, broar, industristaplar och smala arkitektoniska detaljer. Design- och tillverkningsarbetet stöds av mer än två decennier av dämpningsteknikerfarenhet, utförd under ett kvalitetsledningssystem som uppfyller ISO 9001-kraven.

Hur de tre komponenterna är inställda på strukturen

En TMD fungerar eftersom tre parametrar - massa, styvhet och dämpning - justeras för att matcha värdstrukturens dynamiska egenskaper.

Massan är dimensionerad som en bråkdel av den modala massan för målvibrationsläget. Typiska massförhållanden sträcker sig från 0,5 % till 5 % av den modala massan, beroende på tillgängligt utrymme, erforderlig prestanda och de strukturella begränsningarna. En större massa ger i allmänhet större vibrationsreducering, men den medför också ytterligare gravitationsbelastning på golvet eller ramen.

Styvheten, vanligtvis tillhandahållen av spiralfjädrar eller bladfjädrar, väljs så att den naturliga frekvensen för TMD nästan sammanfaller med den besvärliga strukturella frekvensen. En liten avsiktlig offset införs ibland för att bredda den effektiva bandbredden. När strukturen börjar ge resonans, svänger TMD-massan med nästan samma frekvens men ur fas, vilket genererar en tröghetskraft som trycker tillbaka mot strukturens rörelse.

Dämpningselementet - ofta en viskös dämpare eller en virvelströmsdämpare - styr amplituden för TMD:s egen svängning och bestämmer hur mycket energi som kan tas bort per cykel. För lite dämpning ger en skarp men snäv respons; för mycket låser massan och upphäver förmånen. Det optimala dämpningsförhållandet beräknas baserat på massförhållandet och önskad prestanda över det aktuella frekvensområdet.

När dessa tre parametrar väl är inställda fungerar TMD utan extern ström, ventiler eller styrsignaler. Den svarar automatiskt när strukturen går in i resonans, och den förblir vilande under icke-kritiska förhållanden.

Design och tillverkningsmetod

Varje TMD vi levererar är en projektspecifik montering. Vi börjar med den modala analysen av strukturen - de naturliga frekvenserna, modens former och modala massor - vanligtvis tillhandahållen av den historiska strukturingenjören. Från dessa data väljer vi massan, beräknar den nödvändiga fjäderstyvheten och definierar dämpningsegenskaperna som kommer att ge den specificerade minskningen av acceleration eller förskjutning.

Masskroppen är typiskt tillverkad av stålplåtar bultade eller svetsade till ett kompakt block. Fjädrar beställs från specialiserade tillverkare till den exakta hastighet och utmattningslivslängd som krävs. Dämpning kan uppnås genom flytande viskösa element, viskoelastiska kuddar eller magnetiska virvelströmsystem, beroende på slaglängd, livslängd och underhållspreferenser. Alla komponenter monteras och riktas in i en styv stödram som sedan fixeras till strukturen.

Materialspårbarhet bibehålls för de bärande delarna och fjädercertifikat ingår i dokumentationspaketet. Före leverans verifierar vi den naturliga frekvensen och dämpningsförhållandet för den monterade TMD på en testrigg. En rapport som bekräftar att enheten uppfyller designmålen levereras tillsammans med produkten.

Tekniskt omfång

För mycket lågfrekventa applikationer, såsom höga skorstenar eller observationstorn, kan pendeltyp TMD levereras där den gravitationsåterställande kraften ger den nödvändiga styvheten.

Där trimmade massdämpare gör en mätbar skillnad

Broar och pyloner

Spångar med långa spann och vägbroar är känsliga för fotgängarinducerade laterala svajningar och vindinducerade vibrationer. En TMD installerad under däck eller inuti pylonen minskar accelerationen till nivåer som känns bekväma och förhindrar utmattning i kablar och leder.

Höga smala strukturer

Skorstenar, tv-torn och observationstorn upplever virvelavkastning och vindstötsinducerade sidvindsvibrationer. En TMD överst eller nära antinoden i det kritiska läget skär ner amplituden och skyddar det strukturella skalet.

Fotgängarstrukturer

Trappor, auditoriumsbalkonger och gångbroar som upphetsas av att gå, springa eller rytmiska publikrörelser kan avstämmas med en TMD. Massan, fjädrarna och spjället är ofta dolda under gångvägen eller inuti ett undertak.

Industribyggnader och utrustningsplattformar

Fläktar, kompressorer, centrifuger och andra roterande maskiner skapar stabila vibrationer vid kända frekvenser. Inställning av ett spjäll efter utrustningens arbetshastighet eller golvets resonansfrekvens förhindrar vibrationer från att spridas till angränsande områden och minskar underhållet på röranslutningar och elskåp.

Byggnadsvåningar med stora öppna spännvidder

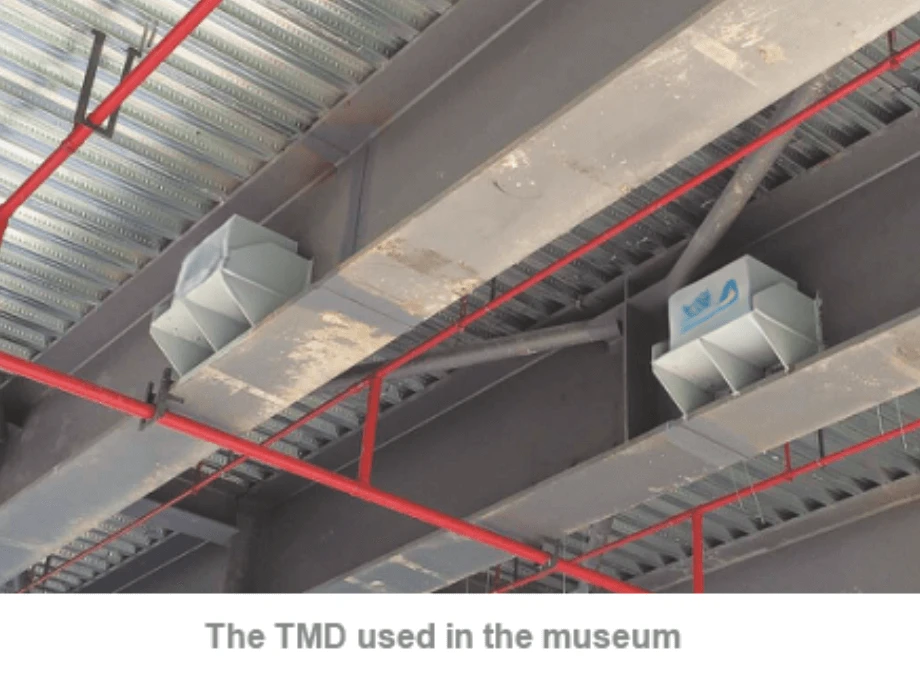

Kontorsgolv, gymnastiksalar och konsertsalar med låg naturlig frekvens kan kännas studsiga när folkmassor rör sig i takt. En TMD installerad i takets tomrum eller under det upphöjda golvet dämpar rörelsen utan att ändra den arkitektoniska layouten.

Vanliga frågor

Hur bestämmer du rätt storlek och inställning för en TMD?

Strukturingenjören tillhandahåller de modala analysresultaten: naturliga frekvenser, modformer och modala massor. Vi beräknar sedan massan, styvheten och dämpningen med hjälp av etablerade avstämningsformler. Om en fältmätningskampanj behövs för att verifiera de byggda frekvenserna kan vi stödja den processen och finjustera TMD innan den slutliga driftsättningen.

Kan en TMD fungera för flera vibrationslägen?

En enda TMD är inställd på en specifik frekvens. Om flera lägen behöver styras kan flera TMD:er installeras, var och en riktar sig mot en annan frekvens. Alternativt kan en distribuerad grupp av mindre TMD:er täcka ett bredare frekvensband.

Kräver en TMD underhåll?

Mekaniska komponenter som fjädrar och lager bör inspekteras visuellt med jämna mellanrum, och egenfrekvensen kan verifieras med jämna mellanrum med bärbara accelerometrar. Dämpelementen, särskilt om de är förseglade vätskespjäll, är vanligtvis underhållsfria under sin designlivslängd. Vi tillhandahåller ett kontrollschema vid varje leverans.

Kommer att lägga till en TMD påverka den statiska belastningen på byggnaden?

Ja, TMD lägger till en koncentrerad dödlast lika med dess massa. Byggnadsingenjören måste redogöra för detta i golv- eller stomkonstruktionen. Vi tillhandahåller exakt vikt, fotavtryck och fixeringsdetaljer tidigt i designprocessen så att lokal förstärkning kan inkluderas vid behov.

Vad är den typiska leveranstiden för en anpassad TMD?

Ledtiderna beror på massstorlek och spjälltyp. Som referens kan en standard TMD i intervallet 500 kg till 5 000 kg byggas och testas på tio till fjorton veckor. Större enheter eller de som kräver omfattande kvalifikationsprövningar kan ta längre tid, vilket vi bekräftar i offertskedet.

Jobbar med Tianshun

Skicka oss din modala data eller en beskrivning av vibrationsproblemet så svarar en applikationsingenjör inom en arbetsdag med en preliminär TMD-konfiguration och en prestandauppskattning. Vi samarbetar med projektgruppen för att slutföra massgeometri, fjäderarrangemang och dämpningstyp så att spjället passar det tillgängliga utrymmet och uppfyller prestandaspecifikationen. Anpassade ytbehandlingar, väderbeständiga kapslingar och fjärrövervakningsinstrument är alla en del av vårt standardutbud.

Våra produktionsmilstolpar kommuniceras öppet och vi tillhandahåller en slutlig testrapport som bekräftar inställningsparametrarna. Efter leverans är vi tillgängliga för idrifttagningssupport och långsiktig underhållsrådgivning.

Avstämda massdämpare som rör sig mot rörelsen, lugnar strukturen utan att behöva en enda watt extern kraft.
