Tianshun, en tillverkare av industriella rörledningskomponenter, leveranserMetal Bälg Expansionsfoglösningar utformade för att ta emot termisk expansion, absorbera rörledningsrörelser och stödja tillförlitlig drift under krävande industriella förhållanden. Genom att välja lämpligt bälgmaterial, rörelsekonfiguration och tryckklassificering kan ingenjörer minska överdriven rörspänning, skydda ansluten utrustning och förbättra den långsiktiga prestandan hos industriella rörsystem.
En expansionsfog av metallbälg är en flexibel rörkomponent som kompenserar för dimensionsförändringar orsakade av temperaturfluktuationer, mekanisk förskjutning och utvalda driftsbelastningar. Dess korrugerade metallbälg kan ta emot axiell, lateral eller vinkelrörelse, beroende på design. Vanliga tillämpningar inkluderar kraftproduktion, petrokemisk bearbetning, fjärrvärme, vattenrening och industriell tillverkning. Att välja rätt skarv kräver noggrann utvärdering av arbetstryck, temperatur, vätskekompatibilitet, rörelsekrav, utmattningslivslängd och installationsförhållanden. Den här guiden förklarar hur metallbälgexpansionsfogar fungerar, jämför vanliga konfigurationer, beskriver materialvalsöverväganden och belyser de kvalitetskontroller som industriella köpare bör diskutera med en kvalificerad leverantör som Tianshun.

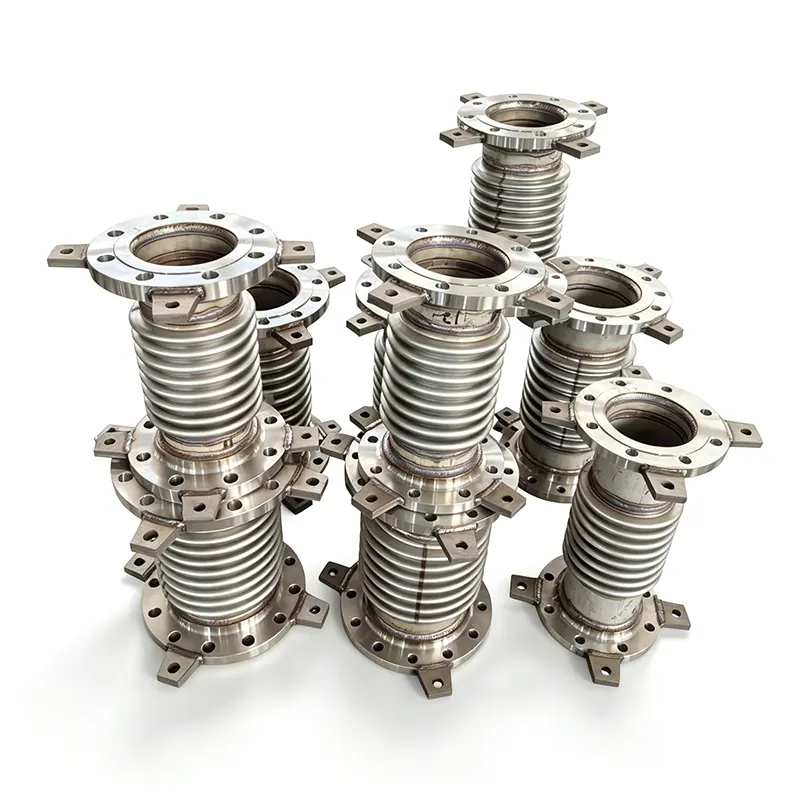

En metallbälgexpansionsfog är en flexibel anslutning installerad i ett rörsystem för att ta emot rörelser samtidigt som den erforderliga tryckgränsen bibehålls. Dess primära komponent är en tunnväggig metallbälg formad med en serie korrugeringar. Dessa korrugeringar tillåter kontrollerad deformation utan att hela röret behöver röra sig fritt.
Till skillnad från en styv röranslutning, som överför termisk förskjutning till omgivande komponenter, ger en korrekt konstruerad expansionsfog en avsedd plats för rörelse. Detta hjälper till att hantera belastningar som överförs till rörankare, stöd, pumpar, ventiler och värmeväxlare.
En typisk sammansättning kan innefatta:
Lämplig konstruktion beror på rörlayouten, driftsmiljön och tekniska beräkningar. För produktinformation, besök Tianshun Metal Bellows Expansion Joint produktsida.
Industriella rörledningar expanderar när temperaturen stiger och drar ihop sig när de svalnar. Utrustningsvibrationer, installationstoleranser och strukturell förskjutning kan introducera ytterligare rörelse. Om dessa förändringar inte är korrekt anpassade kan de öka belastningen på rörledningar och ansluten utrustning.
Den korrugerade bälgen deformeras elastiskt inom sina designade rörelsegränser och absorberar en specificerad del av förskjutningen. Beroende på ledkonfigurationen kan rörelse ske i en riktning eller genom en kombination av riktningar.
Tryckkraft är en annan viktig faktor. Internt tryck som verkar på det effektiva området av en bälg kan generera en kraft som måste hållas tillbaka eller balanseras av systemets design. Ankare, styrningar, dragstänger och tryckbalanserade konfigurationer kan krävas, beroende på applikation.
Följaktligen bör en expansionsfog av metallbälg väljas som en del av en övergripande rörledningsflexibilitets- och spänningsanalys snarare än att behandlas som ett isolerat tillbehör.
Expansionsfogar av metallbälg klarar beräknad termisk förskjutning i varma och kalla rörsystem. Detta kan hjälpa till att minska överdriven belastning orsakad av begränsad expansion och sammandragning, förutsatt att fogen är rätt dimensionerad och installerad.
Okontrollerade rörbelastningar kan påverka pumpmunstycken, ventilanslutningar, turbingränssnitt och värmeväxlaranslutningar. En korrekt konstruerad expansionsfog kan hjälpa till att hantera dessa belastningar genom att tillåta den specificerade rörelsen i rörarrangemanget.
Rostfritt stål och utvalda höglegerade bälgmaterial kan specificeras för olika kombinationer av tryck, temperatur och processmedia. Lämplig materialkvalitet måste bekräftas mot faktisk kemisk exponering och driftsförhållanden.
Axiella, universella, gångjärnsförsedda, kardan- och tryckbalanserade design ger olika sätt att anpassa rörelser. Detta gör att ingenjörer kan matcha skarvkonfigurationen till rörlayouten snarare än att förlita sig på en design för varje applikation.
Dessa fördelar beror på korrekt konstruktion, materialkompatibilitet, lämpliga stöd och efterlevnad av tillverkarens installationskrav. En expansionsfog kan inte kompensera för otillräckligt rörstöd eller ett felaktigt utformat förankringssystem.
Olika expansionsfogkonfigurationer tjänar olika krav på rörelse och tryckkraft. Att förstå dessa skillnader hjälper köpare att specificera en lämplig produkt.
| Ledtyp | Primär rörelseförmåga | Typisk designhänsyn |
|---|---|---|
| Axiella expansionsfog | Axiell kompression och förlängning | Kräver lämpliga ankare och styrningar för att styra rörsystemet. |
| Universal expansionsfog | Främst sidorörelse, med vinkelförmåga beroende på design | Två bälgar förbundna med en mittspole ger större rörelseflexibilitet. |
| Gångjärnsförsedd expansionsfog | Vinkelrörelse i ett definierat plan | Gångjärnshårdvara styr rörelsen och hjälper till att hålla tillbaka tryckkraften. |
| Kardan expansionsfog | Vinkelrörelse i flera plan | Kardanhårdvaran styr rotationen samtidigt som den hanterar tryckkraften. |
| Tryckbalanserad expansionsfog | Rörelse enligt dess specifika konfiguration | Designad för att balansera tryckkraft där konventionell fasthållning är olämplig. |
| Externt trycksatt expansionsfog | Axiell rörelse, beroende på design | Kan vara lämplig för applikationer som kräver stor axiell kompressionskapacitet. |
Rörelsekapaciteten för varje konfiguration beror på dess geometri, bälgkonstruktion, tryck, temperatur och utmattningskrav. Ingenjörer bör bekräfta de tillåtna kombinerade rörelserna snarare än att lägga till individuella rörelseklassificeringar utan verifiering.
Materialvalet påverkar korrosionsbeständighet, temperaturkapacitet, flexibilitet och utmattningsprestanda. Den korrekta specifikationen måste ta hänsyn till processmediet såväl som de mekaniska förhållanden som upplevs under drift.
Tianshuns publicerade produktinformation listar följande typiska alternativ. Dessa är referensintervall och ska inte tolkas som samtidiga betyg för varje design.
| Parameter | Publicerad Typiskt intervall eller alternativ | Vad köpare bör bekräfta |
|---|---|---|
| Nominell diameter | DN50–DN3000; större eller icke-standardstorlekar kan övervägas | Faktisk anslutningsstorlek, längd ansikte mot ansikte och ritningskrav |
| Designtryck | PN10, PN16, PN25, PN40 | Tryckklass vid angiven driftstemperatur |
| Designtemperatur | -196°C till +800°C | Tillåten temperatur för valt material och konstruktion |
| Bälgmaterial | SS304, SS316L, Inconel 625 och andra alternativ | Korrosionskompatibilitet och materialcertifiering |
| Anslutningar | Flänsade eller svetsade ändar | Tillämplig flänsstandard, dimensioner och svetskrav |
| Trötthetsliv | 1 000, 3 000 eller 5 000 cykler för specificerade konstruktioner | Beräknad cykellivslängd under de faktiska rörelse- och tryckförhållandena |
Faktiskt tillåtet tryck, temperatur och rörelse måste verifieras för den valda leden. Dessa parametrar är beroende av varandra, och det mest krävande värdet i en kategori gäller inte automatiskt när andra driftsförhållanden ändras.
Metallbälgexpansionsfogar används i branscher där kontrollerade rörrörelser och pålitlig inneslutning är viktiga.
För varje applikation bör ingenjörer utvärdera vätskesammansättning, designtryck, driftstemperatur, start- och avstängningscykler, vibrationer och potentiella transienta belastningar. Dessa detaljer avgör om en metallbälgskarv är lämplig och vilken konfiguration som ska specificeras.
En pålitlig urvalsprocess börjar med exakta driftsdata. Att välja en skarv endast baserat på nominell rördiameter kan resultera i otillräcklig rörelsekapacitet eller ett olämpligt tryck.
Tianshun tillhandahåller standard- och kundanpassade expansionsfogar för metallbälgar. För icke-standardiserade system hjälper ingenjörsteamet att dela rörritningar och driftsdata att bedöma den nödvändiga konfigurationen och specifikationerna.
Även en korrekt utformad expansionsfog kan gå sönder i förtid om den installeras felaktigt eller utsätts för rörelse utanför dess angivna gränser. Installation och underhåll bör därför följa godkända ritningar och tillverkarens instruktioner.
Under service, kontrollera för synlig deformation, korrosion, läckage, ovanliga vibrationer och skador på skyddskomponenter. Granska alla förändringar i driftsförhållanden som kan påverka utmattningslivslängden eller rörelsekapaciteten. Inspektionsintervallen bör baseras på servicens svårighetsgrad, utrustningens kritikalitet och tillämpligt underhållsprogram.
För system med högt tryck, hög temperatur eller farliga medier bör inspektion och reparation hanteras av kvalificerad personal enligt relevanta säkerhetsrutiner. En skadad bälg bör inte återställas i drift utan en lämplig teknisk bedömning.
Dess huvudsakliga syfte är att hantera specificerade rörrörelser orsakade av termisk expansion, sammandragning eller annan förskjutning samtidigt som det hjälper till att hantera belastningar som överförs genom rörsystemet.
En axiell expansionsfog rymmer i första hand kompression och förlängning längs rörets mittlinje. En universell expansionsfog använder två bälgelement åtskilda av en mittspole för att rymma större rörelse i sidled, med ytterligare vinkelförmåga beroende på dess design.
Det finns inget enskilt bästa material för varje applikation. SS304, SS316L, SS321, Inconel 625 och andra legeringar kan vara lämpliga under olika förhållanden. Valet bör baseras på vätskekompatibilitet, temperatur, tryck, utmattningskrav och tillverkarens tekniska bedömning.
Livslängden beror på antalet och omfattningen av rörelsecykler, tryck, temperatur, korrosion, vibrationer, installationskvalitet och underhåll. Begär en beräkning av utmattningslivslängden för det angivna driftsomslaget istället för att förlita sig på en uppskattning av universell livslängd.
Nej. Expansionsfogar ersätter i allmänhet inte behovet av lämpliga rörstöd, ankare och styrningar. Dessa komponenter kontrollerar rörets vikt, inriktning och rörelse så att fogen fungerar inom dess designgränser.
Tianshuns produktinformation beskriver standard- och kundanpassade konstruktioner, inklusive icke-standardiserade mått och olika materialalternativ. Köpare bör tillhandahålla ritningar, driftsförhållanden, rörelsekrav och anslutningsdetaljer för att bekräfta genomförbarheten och få en designspecifik offert.
En metallbälgexpansionsfog är en viktig komponent i industriella rörsystem som måste ta emot termisk rörelse, hantera förskjutning och skydda ansluten utrustning från alltför stora mekaniska belastningar. Pålitlig prestanda beror på att man väljer rätt bälgmaterial, rörelsekonfiguration, tryckklassning och utmattningslivslängd samtidigt som man säkerställer korrekt installation och stöddesign. Tianshun erbjuder standardlösningar och skräddarsydda lösningar för en rad industriella rörledningskrav, med materialspårbarhet och inspektionsalternativ som beskrivs i produktinformationen. För att identifiera en lämplig konfiguration för ditt projekt, gå igenom specifikationerna för Tianshun Metal Bellows Expansion Joint ochkontakta ossmed dina driftsparametrar, tekniska ritningar och inköpskrav för att diskutera materialval, skräddarsydd design och en lösning skräddarsydd för ditt pipelinesystem.
