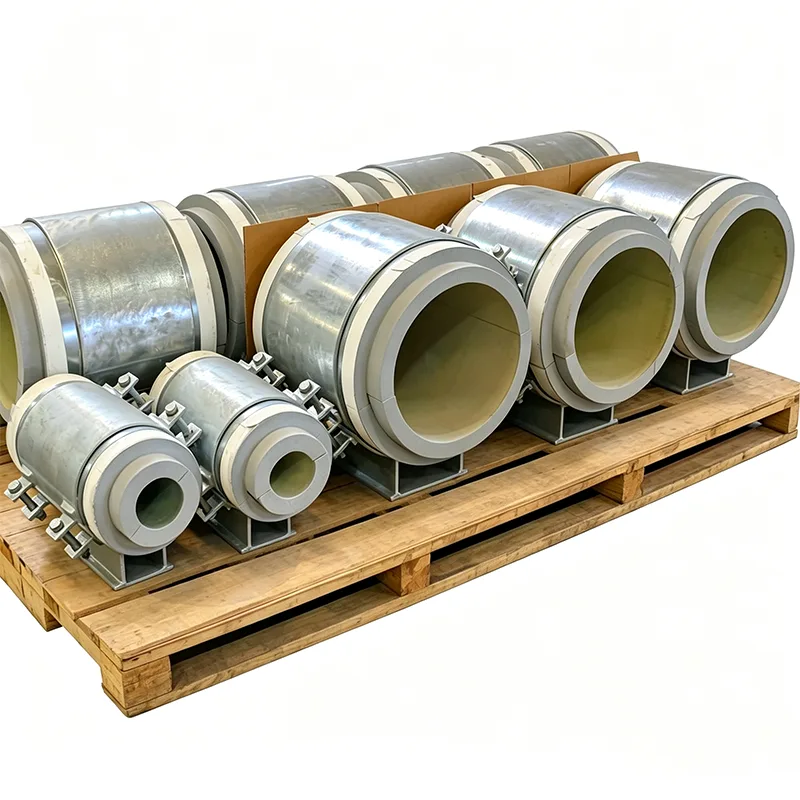

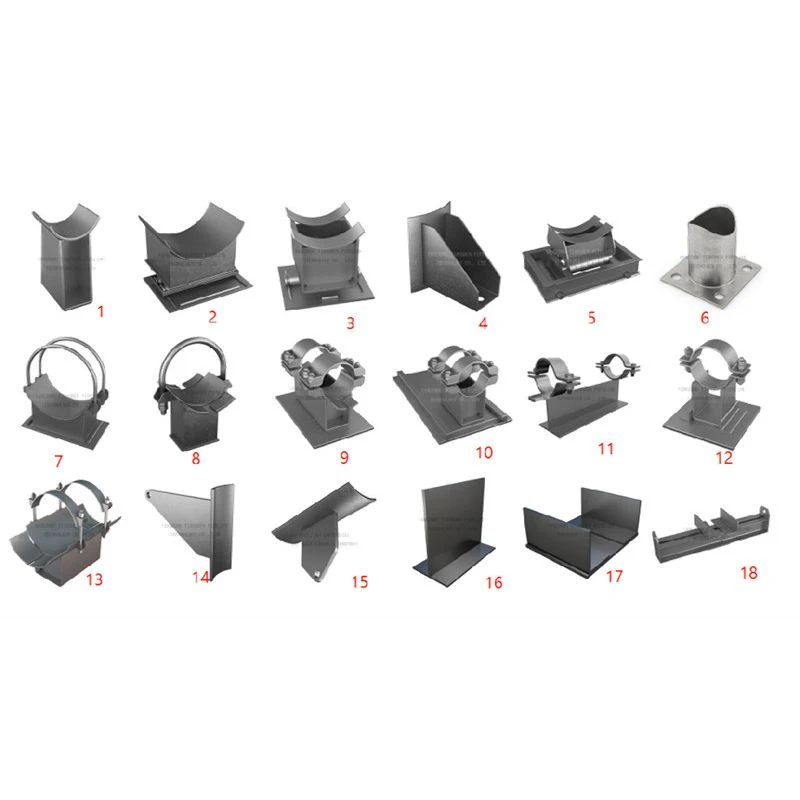

Kallskoisolerade rörstöd

När ett rör bär media vid minusgrader, blir varje metall-till-metall-kontakt med den bärande strukturen en termisk kortslutning. Kyla färdas ner i stålet, kyler stödbalken och drar ut fukt ur luften. Resultatet är is på strukturen, droppande vatten och korrosion som kan underminera stödet långt innan själva röret visar några tecken på problem. En kall sko stoppar den händelsekedjan vid källan.

På Yangzhou Tianshun har vi tillverkat kallskoisolerade rörstöd sedan 2012 för etenterminaler, ammoniakkylanläggningar, kylvattennätverk och sekundära inneslutningsområden för LNG-tankar. Arbetsprincipen har inte ändrats: sätt in ett termiskt resistent men strukturellt styvt block mellan det kalla röret och det varma stålet. Den tekniska utmaningen – och skillnaden mellan en kallsko som fungerar i fem år och en som håller i tre decennier – ligger i hur det blocket innesluts, förseglas och anpassas till de specifika kallserviceförhållandena.

Hur en kall sko avbryter den termiska vägen

Ett kallt rör vilar inuti en konturerad metallvagga, men det berör inte vaggans stål direkt. Istället bär ett isoleringsblock med hög densitet rörets vikt. Det blocket är valt inte bara för dess värmeledningsförmåga utan för dess tryckhållfasthet vid den lägsta driftstemperaturen. För de flesta applikationer ner till -196°C använder vi cellglas eller PIR med hög densitet. Blocket är bearbetat för att passa rörets ytterdiameter på ena sidan och skons basplatta på den andra, vilket säkerställer full ytkontakt och ingen punktbelastning.

Cold Shoe Isolated Pipe Supports sidoväggar omsluter isoleringsblocket på alla fyra sidor. Detta gör två saker: det förhindrar att blocket förskjuts under rörrörelser i sidled och det skyddar isoleringen från mekanisk skada. Stålbottenplattan under blocket är den enda lastvägen till strukturen, och eftersom blocket är ett kontinuerligt fast skikt, finns det ingen direkt metall-till-rörledningsbana - köldbryggan är bruten.

Håller fukt ute under lång tid

På ett kallt rör blir varje öppning i ångspärren en kondenseringspunkt. Vatten ackumuleras, fryser och expanderar och förstör så småningom isoleringen från insidan. Vår kallskodesign adresserar detta på tre sätt:

Själva isoleringsblocket har slutna celler, vilket ger mycket låg vattenångpermeabilitet även om yttermanteln är skadad.

Vi tillhandahåller en kontinuerlig metallmantelprofil runt skokroppen. På plats applicerad ångspärr på rörisoleringen kan tätas direkt till denna mantel med lim eller tejp, vilket skapar ett obrutet hölje.

För utomhusinstallationer eller tvättutrymmen applicerar vi en sträng av flexibel tätning mellan skons sidovägg och rörisoleringsmanteln vid gränssnittet, vilket lägger till en sekundär fuktspärr.

Material som håller sig sega vid låga temperaturer

Stålkonstruktionsdelarna i en kylsko får inte bli spröda när den är kall. Standard strukturellt kolstål tappar hackseghet långt över fryspunkten. För kallskokroppar och bottenplattor använder vi:

Kolstål med låg temperatur (ASTM A350 LF2 eller motsvarande) för service ner till -46°C.

Austenitiskt rostfritt stål (304L, 316L) för kryogena applikationer ner till -196°C, där kolstål skulle vara sprött.

Allt bärande stål levereras med Charpy-slagprovsvärden vid designens lägsta temperatur enligt EN 10204 Typ 3.1-certifikatet. Bultningen är A320 L7 eller rostfri, vald för att matcha kroppsmaterialet.

Tillmötesgående köldkrympning

Ett kallt rör drar ihop sig. En 20 meter lång linjekylning av rostfritt stål från omgivningstemperatur till -162°C krymper med över 30 millimeter. Om kylskon är stelt fast vid strukturen, överförs den rörelsen till rörväggen som axiell spänning. Vi hanterar detta genom att integrera en glidplatta med låg friktion i kylskons bas. En polerad plåt av rostfritt stål är fäst på undersidan av isoleringsblocket eller till toppen av basplattan, och en PTFE- eller grafitimpregnerad dyna fästs på den motsatta ytan. Skon kan sedan glida med röret samtidigt som det termiska avbrottet bibehålls. Glidytan är dimensionerad för att rymma hela rörelseområdet från kyla till omgivning med en säkerhetsmarginal.

Vad som följer med din beställning av kallsko

Varje kallskoisolerad rörstöd som vi levererar stöds av ett dokumentationspaket som uppfyller EPC-inspektionskraven:

EN 10204 Typ 3.1 för alla ståldelar, med lågtemperaturtestrapporter.

Datablad för isoleringsblock som visar värmeledningsförmåga och tryckhållfasthet vid designad kall temperatur.

Dimensionsrapporter som bekräftar blocktjocklek, skoförskjutning (om någon) och basplattans dimensioner.

Intyg om glidplåtskoefficient för friktion, när tillämpligt.

Ansökningar

LNG- och NGL-rörstöd i terminaler och kondensationsanläggningar

Eten-, propen- och flytande ammoniaklagrings- och överföringslinjer

Kylvatten- och köldbärarställ i fjärrkyla och datacenter

Kylledningar i livsmedelsbearbetning och kylförvaring

Kryogena rörgallerier i luftseparationsenheter

Varför Tianshun för kalla skor?

En kallsko är en liten komponent med en överdimensionerad påverkan. Om det misslyckas, äventyras hela isoleringssystemet, och den resulterande isen kan överbelasta rörställen. Våra ingenjörer väljer inte ett standardblock och hoppas att det passar – de korskontrollerar din rörstorlek, isoleringsspecifikation, designtemperatur och strukturella belastningar och konfigurerar sedan en sko som bibehåller isoleringshöljet utan att kompromissa. Över 70 % av våra kunder gör återkommande beställningar, eftersom de vet att kylskorna de får kommer att prestera exakt som de beräknats från den första nedkylningen till den sista.

FAQ

F: Vilken är den lägsta temperaturen dina kylskor klarar av?

S: Ned till -196°C för LNG och flytande kväve. För flytande helium använder vi specialmaterial — kontakta vårt team.

F: Kan du matcha vår befintliga isoleringsspecifikation och ångspärrdetaljer?

A: Ja. Vi bearbetar isoleringsblocket till ditt rör-OD och isoleringstjocklek, och vi kan konfigurera manteltätningsgränssnittet till din beklädnadstyp.

F: Behöver jag installera en separat glidplatta, eller är den inbyggd i skon?

S: Vi kan integrera glidplattan under tillverkningen. Du får ett enda aggregat som klarar både termiskt brott och axiell rörelse.

F: Hur förhindrar du att is bildas på skons metalldelar?

S: De kalla stålytorna är isolerade från omgivande luft av den plats applicerade isoleringen och beklädnaden som löper kontinuerligt över skokroppen. Vi tillhandahåller tätningsprofilerna; platspersonalen tätar kanterna.
