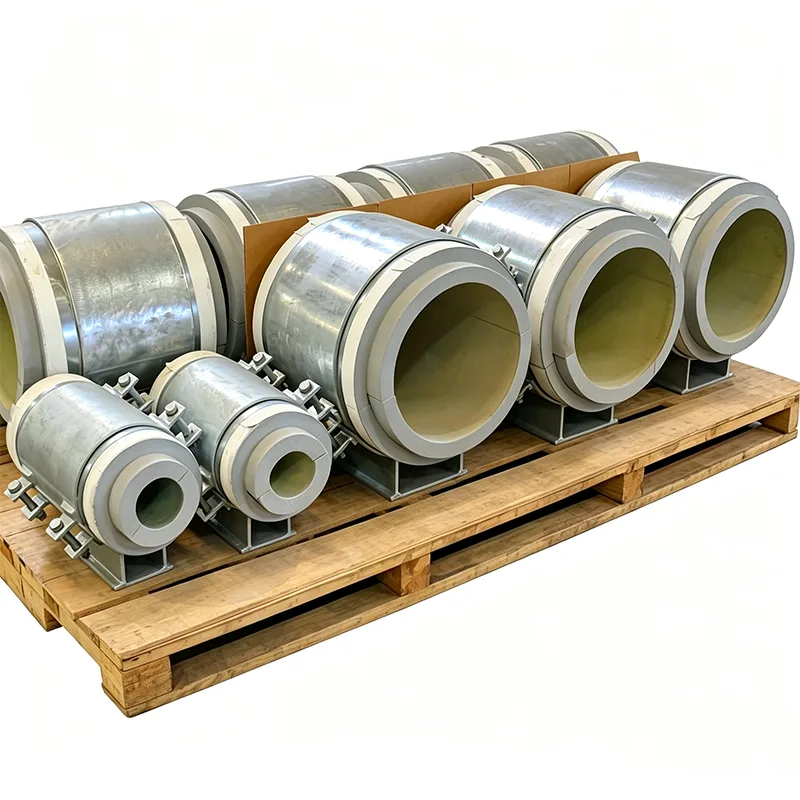

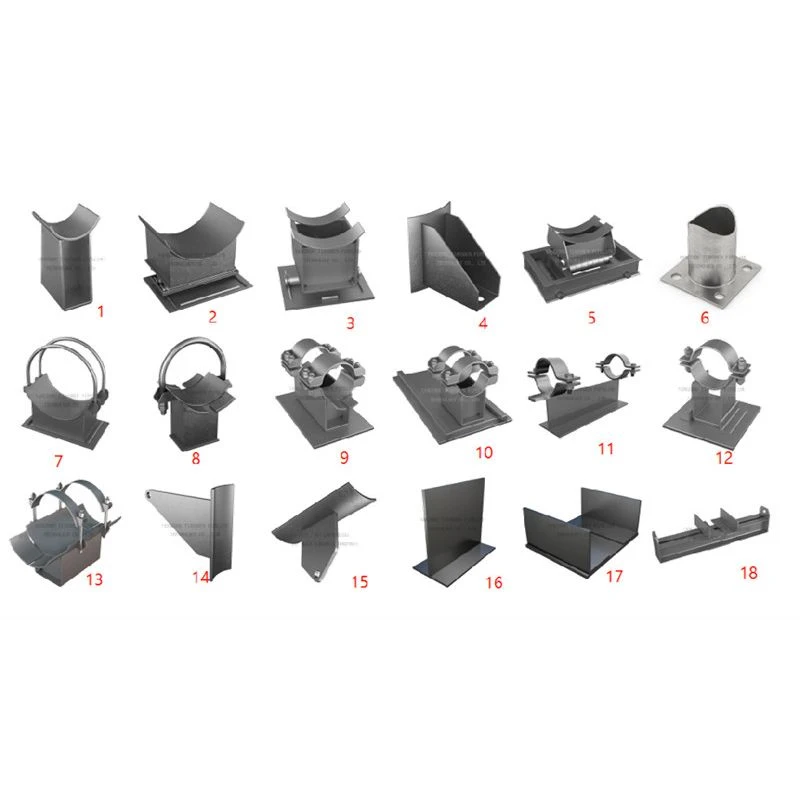

Skostöd för isolerat rör

På ett isolerat rör kan en vanlig rörsko skapa fler problem än den löser. Om skons lastväg skär genom isoleringen, krossas isoleringen med tiden. Den krossade delen släpper in eller ut värme, bildar kondens på kalla ytor och blir en startpunkt för korrosion under isolering. Fixeringen är inte komplicerad - ett korrekt utformat skostöd för isolerat rör skiljer den bärande funktionen från den termiska funktionen - men det krävs noggrann ingenjörskonst för att få detaljerna rätt.

På Yangzhou Tianshun har vi designat och tillverkat isolerade rörskor för projekt på fem kontinenter sedan 2012. Vi har levererat dem för fjärrkylanätverk där varje watt värmeförstärkning spelar roll, för ångledningar där en bar metallsko skulle slösa energi och skapa en risk för brännskador, och för LNG-anläggningar som kan leda till skador på en kall plats och bygga upp en kall plats. I varje fall är kravet detsamma: bär rörets vikt på ett tillförlitligt sätt samtidigt som isoleringen hålls kontinuerlig och ångspärren förseglad.

Hur en isolerad rörsko faktiskt fungerar

Kärnidén är enkel - ett styvt, bärande isoleringsblock sitter mellan röret och metallstödsvaggan. Röret vilar på isoleringen, isoleringen sitter i skon och metallskon överför belastningen till strukturen. Men att få det blocket att överleva år av rörrörelser och termisk cykling utan att spricka, förskjutas eller förlora sin isoleringsförmåga kräver följande:

Blockmaterialet väljs för temperaturområdet. För kylt vatten och kallt vatten ner till cirka -50°C använder vi vanligtvis högdensitetspolyisocyanurat (PIR) eller cellglas. För ång- och hetoljeledningar upp till 400°C och mer använder vi kalciumsilikat eller perlitbaserade material. Nyckelegenskapen är tryckhållfasthet vid designtemperaturen - det som håller i rumstemperatur kan mjukna vid 200°C.

Isoleringsblocket är helt inkapslat. En metallhållarring eller en svetsad skosidovägg omger blocket på alla sidor, vilket förhindrar att det går ut under laterala rörrörelser eller vibrationer. Blocket sitter på en stålbottenplatta med en kontinuerlig svets, så det finns ingen direkt metall-till-rör-väg för värme att passera isoleringen.

Ångspärrens väg är utformad för att vara oavbruten. På kalla rör är fuktinträngning fienden. Vi ser till att skodesignen gör att den plats applicerade ångspärren på rörisoleringen kan täta kontinuerligt på skons isoleringsblock eller dess metallmantel, utan mellanrum som skulle låta fuktig luft nå den kalla ytan.

Designflexibilitet som matchar verkliga webbplatsförhållanden

Vi behandlar inte isolerade rörskor som hyllvaror eftersom inga två isoleringsspecifikationer är exakt likadana. Vi bygger varje sko för att matcha:

Din rördiameter och isoleringstjocklek (oavsett om det är 25 mm skumglas eller 150 mm mineralull).

Typen av fälttillämpat isoleringssystem — vi kan förskära den sekundära isoleringen för att passa runt skokroppen och tillhandahålla en beklädnadsprofil som förenklar efterbehandlingen på platsen.

Rörrörelseförhållandena. Om röret glider kan vi integrera en PTFE- eller grafitimpregnerad glidplatta på skobasen, med lågfriktionsytan bunden till en bärande plåt av rostfritt stål som skyddar isoleringsblocket från skjuvkrafter.

Särskilda krav som brandklassad isolering, antinötningsbeläggningar på metalldelarna eller dräneringshål för att förhindra att vatten samlas i utomhusinstallationer.

Vad du får med varje försändelse

En Tianshun-isolerad rörskobeställning innehåller all dokumentation som din inspektör kommer att be om:

EN 10204 Typ 3.1-certifikat för stålkomponenterna.

Datablad för isoleringsmaterial med värden för tryckhållfasthet och värmeledningsförmåga vid designtemperatur.

Dimensionsinspektionsrapporter som bekräftar blocktjockleken, skohöjden och basplattans dimensioner.

Ladda testcertifikat om det krävs enligt projektspecifikationen.

Ansökningar

Kylvatten- och saltvattenledningar i fjärrkylaanläggningar och datacenter

Ång- och kondensatledningar i industrianläggningar och kraftverk

LNG och kryogena vätskeledningar där kalla fläckar absolut måste undvikas

Kyl- och kylförvaringsmöjligheter

Alla isolerade rör som löper på ett rörställ, där energieffektivitet och långsiktiga underhållskostnader har betydelse

Varför Tianshun?

Vi är en specialiserad supporttillverkare, inte en allmän leverantör av rördelar. När du skickar din rörledningslista och isoleringsspecifikation till oss kommer vårt ingenjörsteam att kontrollera belastningen på varje sko, bekräfta isoleringsmaterialets kompatibilitet och flagga alla platser där standardskodimensionerna inte passar den tillgängliga strukturen. Denna nivå av granskning fångar upp problem på ritbordet, inte under installationen. Över 70 % av vår verksamhet är upprepad – ett direkt resultat av att vi levererar skor som fungerar exakt som förväntat från det första hydrotestet till slutet av designlivslängden.

FAQ

F: Kan du matcha min isoleringstyp och tjocklek exakt?

A: Ja. Vi dimensionerar skon och det bärande blocket efter din rördiameter, isoleringsmaterial och specificerade tjocklek utan kompromisser.

F: Tillhandahåller du isoleringsblocket eller installerar jag det på plats?

S: Vi levererar skon med det bärande isoleringsblocket redan limmat och inkapslat inuti. Den omgivande sekundära isoleringen och beklädnaden appliceras vanligtvis på plats, men vi kan även prefabricera isoleringssatser.

F: Hur förhindrar du värme från att passera genom metallskokroppen?

S: Isoleringsblocket skapar ett termiskt brott mellan röret och metallbasen. Skons sidovägg kommer inte i direkt kontakt med röret, så det finns ingen kontinuerlig metallbana för värme att passera isoleringen.

F: Vad händer om mitt rör rör sig axiellt på grund av termisk expansion?

S: Vi kan lägga till en glidplatta av PTFE eller grafit till foten av skon, så att röret kan röra sig samtidigt som isoleringsblocket hålls stabilt.

F: Vilka standarder uppfyller dessa skor?

S: Ståltillverkning följer MSS SP-58 och MSS SP-69. Isoleringsmaterial levereras enligt projektspecifika ASTM- eller EN-standarder, och vi kan uppfylla CE-märkningskraven under PED där så är tillämpligt.
