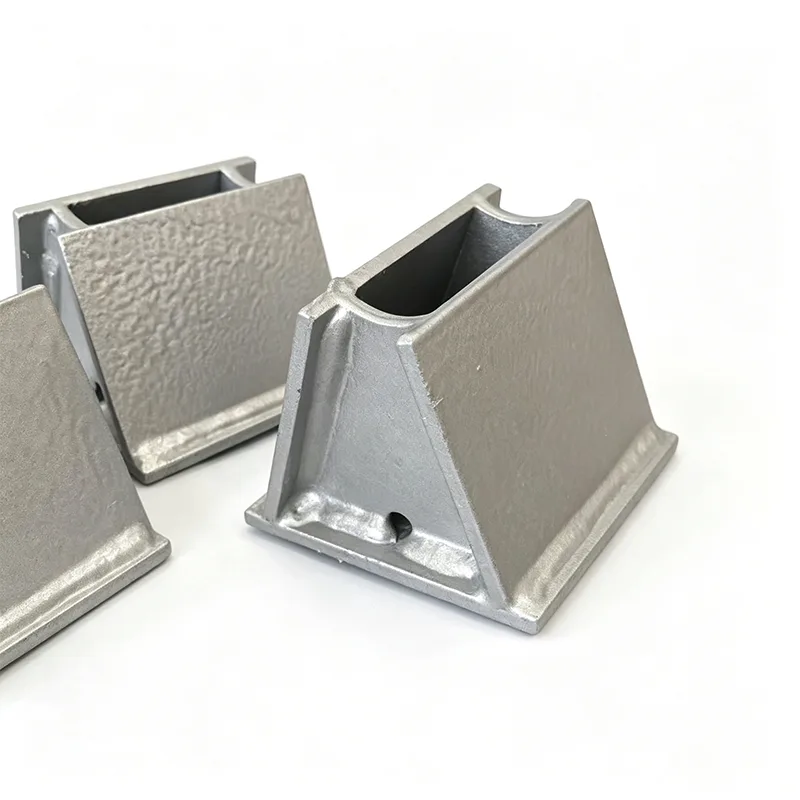

Höjdjusterbar Pipe Shoes Support

På pappret är en rörhöjd ett fast tal. På plats är det sällan det. Stålpelare sätter sig. Fundamenten förskjuts något. Fjäderstöd komprimeras mer eller mindre än spänningsmodellen förutspått. När röret hamnar 10 mm för högt eller 15 mm för lågt vid ett pumpsugmunstycke eller en kompressorfläns, medför en pressning av anslutningen munstycksbelastningar som utrustningen aldrig var konstruerad för att klara. Det enklaste sättet att få den höjden rätt - och hålla den rätt - är en rörsko som du kan justera.

Vi har tillverkat stöd för höjdjusterbara rörskor i vår fabrik i Jiangsu sedan 2012. Designen i sig är inte komplicerad, men att få den att hålla positionen på ett tillförlitligt sätt under dödvikt, termiska rörelser och vibrationer. Våra justerbara skor gör det just nu under ånghuvuden i Sydostasien, kylvattenledningar i Mellanöstern och LNG-rörställ i Nordamerika.

Hur justeringen fungerar – och varför den stannar kvar

Kärnan i enheten är en gängad skaft som löper mellan rörvaggan och basplattan. Genom att vrida justeringsmuttern höjs eller sänks röret i små steg. När höjden väl är inställd kommer två oberoende låsmekanismer in i bilden:

En tung låsmutter vrids mot huvudkroppen, vilket förhindrar krypning under vertikal belastning.

I större storlekar, en sekundär låsskruv eller delad krage som mekaniskt blockerar rotation, även under ihållande vibrationer från kolvkompressorer eller högflödesgasledningar.

Varje sko är fabriksbelastningstestad till 1,5 gånger dess nominella kapacitet före leverans. De gängade komponenterna är bearbetade av rund stång - inte skuren från gängstång - så de bärande gängorna är fullprofilerade och fria från spänningshöjare som kan spricka en standardbult under böjning.

Material som matchar din tjänst

Standard justerbara skor är tillverkade av kolstål, med varmförzinkning som standard korrosionsskydd. För frätande eller spolningsmiljöer levererar vi helt rostfria versioner i 304L eller 316L. Gängytorna är belagda med en anti-spårmassa under monteringen för att förhindra att den fastnar - detta är viktigt eftersom en justermutter som inte kan vridas på plats inte längre är justerbar.

När stödet för höjdjusterbara rörskor är varmt eller kallt, integrerar vi ett bärande isoleringsblock (PIR eller cellglas) mellan rörvaggan och stödstammen. Isoleringen är dimensionerad för att matcha rörets isoleringstjocklek, och ångspärrens väg förblir kontinuerlig - inga kalla fläckar, ingen kondens.

Där justerbara rörskor gör skillnad

Pump och kompressor sug- och utloppsrör, där munstycksbelastningar måste hållas inom tillverkarens tillåtna utrymme.

Rörställsstöd i områden som är utsatta för marksättning eller frosthöjning.

Ledningar som behöver en exakt lutning för dränering eller processflöde, såsom pannavblåsningsrör eller bränslegasledningar.

Fjäderstödda system där det kalla läget behöver finjusteras efter lastöverföring från tillfälliga stöd.

Retrofits och tie-ins, där den befintliga rörhöjden inte riktigt matchar den nya dragningen.

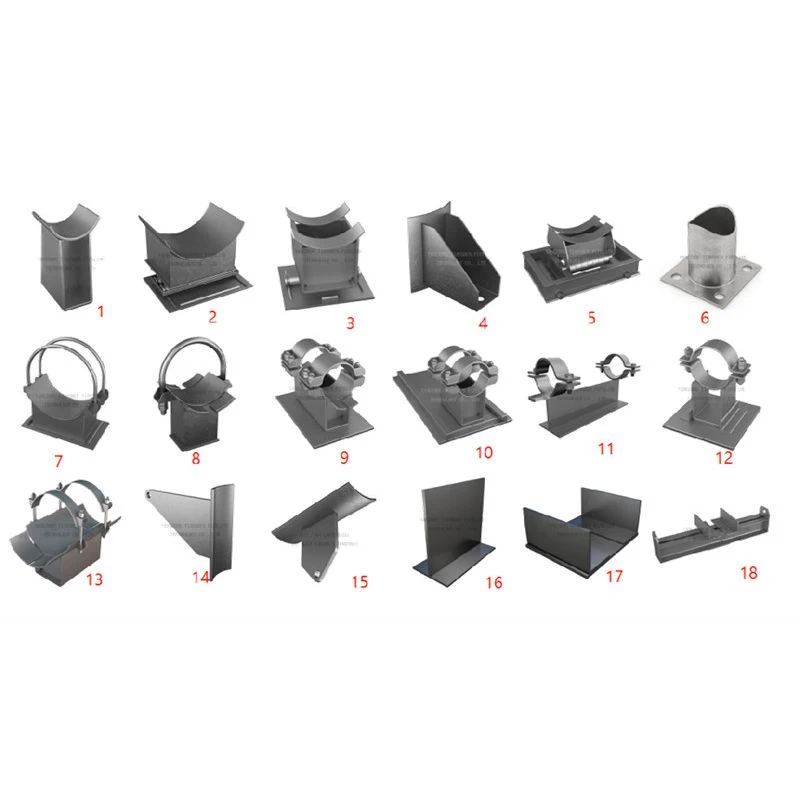

De flesta justerbara stöden på marknaden är antingen katalogartiklar med begränsad resväg eller helt anpassade delar med långa ledtider. Vi sitter mitt emellan: vi kan ta en standarddesign och modifiera höjdområdet, bottenplattans dimensioner eller isoleringstjockleken till din projektspecifikation - vanligtvis inom samma ledtid som en fast sko. Vårt ingenjörsteam arbetar direkt från din isometriska och supportlista och kommer att fråga dig om hydrotestbelastningen, designtemperaturen och den förväntade rörelsen innan vi slutför en ritning. Den nivån av kontroll är det som gör en enkel justerbar sko till ett stöd som du inte behöver besöka igen under driftsättningen.

FAQ

F: Hur stort justeringsintervall kan du tillhandahålla?

S: Standarddesign erbjuder ±25 mm till ±100 mm rörelse. Större sortiment är möjligt – berätta vad du behöver.

F: Kommer inställningen att hålla sig under vibration?

A: Ja. Vi använder en låsmutter plus en mekanisk antirotationsfunktion i alla storlekar. Monteringen är fabrikstestad för att förbli stabil under cyklisk belastning.

F: Kan skon justeras medan röret är laddat?

S: Mindre trimningsjusteringar kan vanligtvis göras under dödvikt. För större korrigeringar rekommenderar vi att avlasta belastningen först för att skydda gängorna.

F: Erbjuder ni en version för isolerade kalla eller varma rör?

A: Ja. Vi integrerar ett bärande isoleringsblock i storlek efter din isoleringstjocklek, komplett med en tät ångspärrväg.
