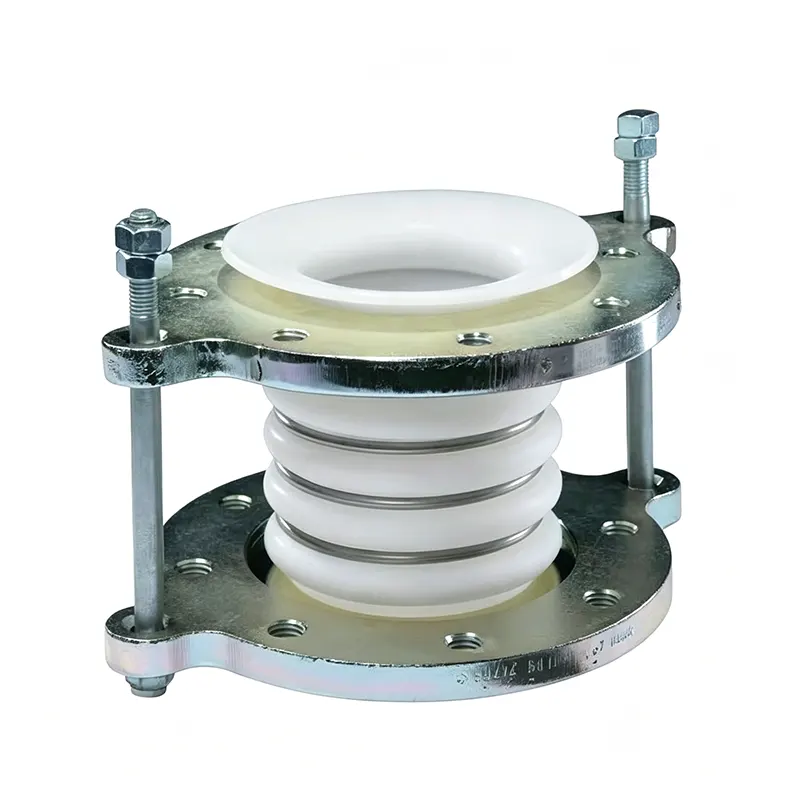

Metallbälg Expansionsfog

Yangzhou Tianshun har tillverkat metallbälgar expansionsfogar sedan 2012. Med 14 års fokuserad erfarenhet och en 35 000 m² fabrik bemannad av över 100 kvalificerad personal, levererar vi standard och helt anpassade konstruktioner till mer än 45 länder. Våra expansionsfogar är byggda enligt EJMA-standarder och stöds av materialspårbarhet, 100 % oförstörande testning och hydrostatisk provning på varje enhet.

Varför tillförlitlighet går in i designen, inte bara i broschyren

Utmattningslivslängd beräknad, ej antagen

Cykelns livslängd bestäms enligt EJMA-riktlinjerna för det faktiska arbetsomslaget – som täcker axiella, laterala och vinkelrörelser samtidigt. Standardkonstruktioner verifieras för 1 000, 3 000 eller 5 000 hela cykler, vilket säkerställer att fogen fungerar som förutspått över termiska cykler, inte bara på papper.

Materialintegritet uppbackad av pappersarbete

Varje hetta av bälgmaterial – SS304, SS316L, SS321, Inconel 625 eller Hastelloy – kommer med fullständiga brukscertifikat och spårbarhetsregister. För korrosiva tjänster som FCCU-katalysatorledningar eller kemisk överföring rekommenderar vi och lagerhåller högnickellegeringar som motstår kloridpåkänningskorrosionssprickor.

Flerskiktskonstruktion med inbyggd kontrollampa

Där tryck eller säkerhet kräver det använder vi flerskiktsbälgar snarare än enkelskiktsbälgar. Den skiktade strukturen ger styrka, bibehåller flexibilitet och introducerar en säkerhetsredundans: om det inre lagret någonsin skulle perforera, håller det yttre lagret trycket tillfälligt medan läckan upptäcks genom kontrollampan hålet - förutsägbart underhåll istället för oplanerad avstängning.

Svetsar som går igenom 100 % NDT

Bälgar längsgående och periferiska sömmar, samt fästsvetsar, genomgår 100 % röntgenundersökning (RT) eller penetrant (PT) undersökning. Våra interna svetsare håller kvalificerade procedurer, och före leverans testas varje enhet hydrostatiskt vid 1,5 gånger designtrycket. Ingen provtagning – varje led lämnar fabriken med sin egen testrapport.

Stabilitet mot squirm och resonans

Kolonn squirm och in-plane buckling förhindras genom korrekt beräknad rotmedelkvadrattryckspänning och beprövade anti-squirm egenskaper. Internt minskar flödesfoder turbulens, erosion och flödesinducerade vibrationer; externa kåpor eller dragstänger är designade för att skydda bälgelementet och styrrörelsen - inte bara som standardtillbehör, utan dimensionerade för den specifika tjänsten.

Tekniskt omfång

Typer anpassade till rörlaster, inte bara katalogkoder

Axiella bälgexpansionsfogar – för raksträckt termisk expansion där ankare och styrningar hanterar tryckkraft.

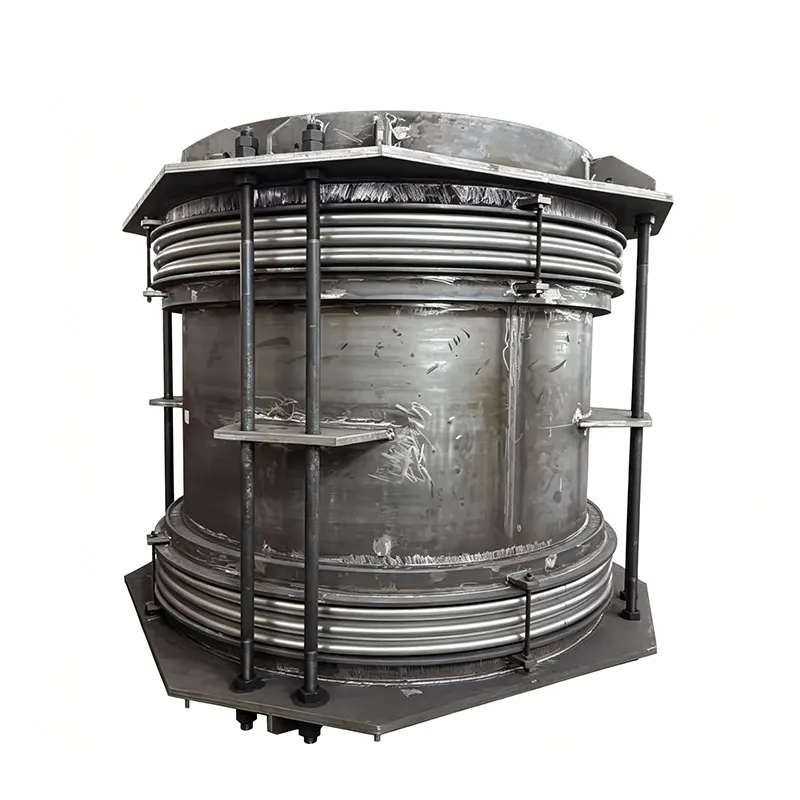

Universella expansionsfogar (bundna) – absorberar stora sido- och vinkelrörelser med dragstänger som tar upp tryckkraften; används ofta i pumprum över hela Sydostasien för att skydda pumphus.

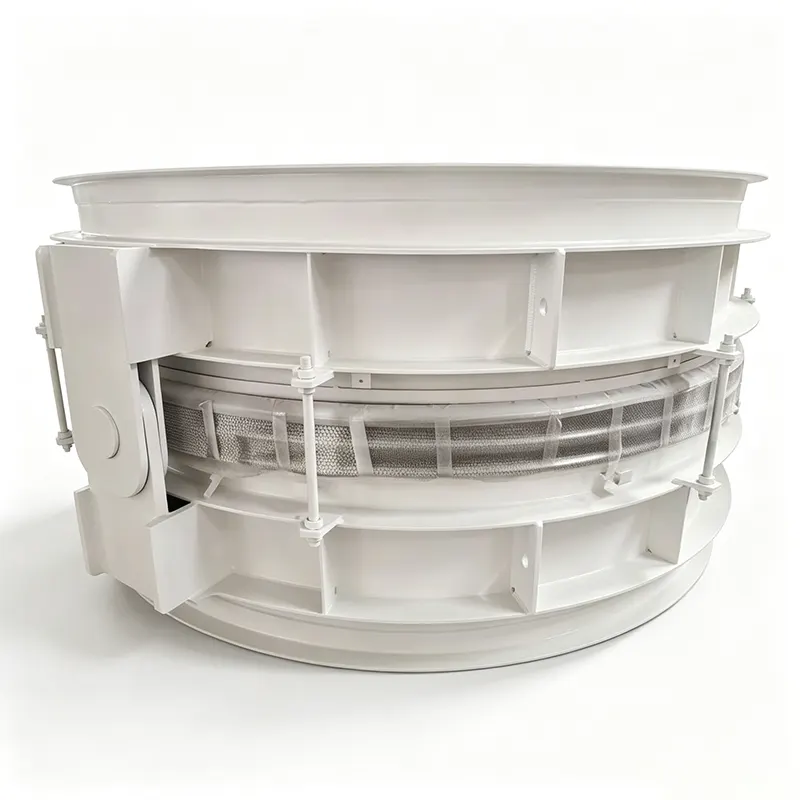

Gångjärnsförsedda bälgskarvar – begränsa rörelsen till ett enda vinkelplan, idealiskt för att absorbera expansion i ett z-format rörben samtidigt som tryckkraften begränsas.

Kardanexpansionsfogar – tillåter vinkelrörelse i flera plan, ofta ihopparade i set för att absorbera komplexa rörsystemsrörelser.

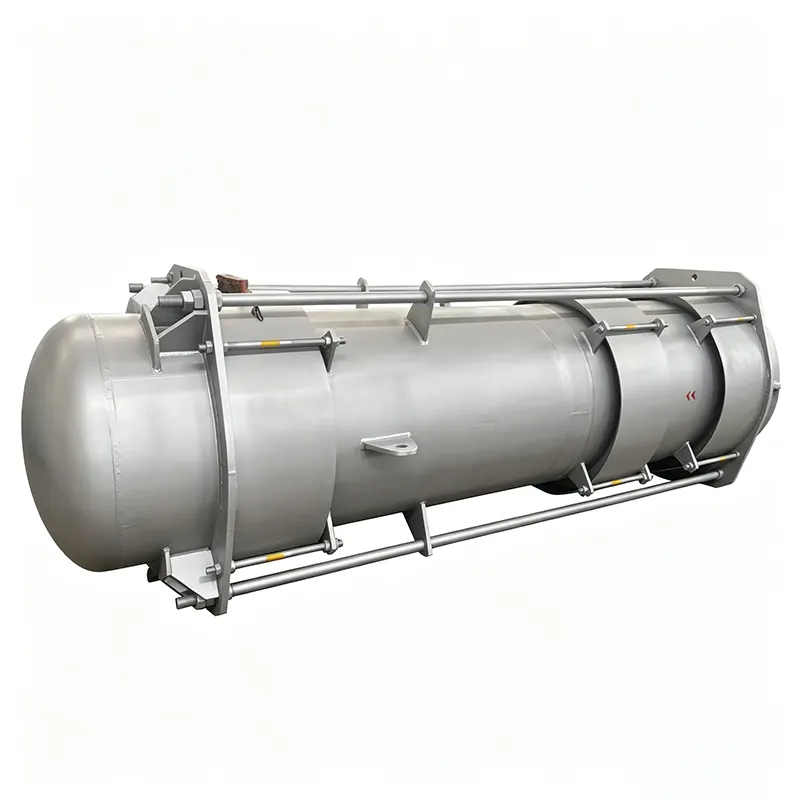

Tryckbalanserade expansionsfogar – eliminera tryckkraft på ansluten utrustning såsom turbiner och värmeväxlare, kritiskt där bälgkraft inte kan överföras till ankare.

Externt trycksatt bälg – används där stor axiell kompression behövs, eller där bälgen måste skyddas från yttre skador och turbulent flöde.

Varje typ är konfigurerad med rätt inre hylsa, yttre lock och vägledningsrekommendationer för applikationen – skickas inte som en blottad bälg om det inte uttryckligen begärs.

Var de arbetar, och hur materialval följer processen

Kraftproduktion – turbinavgaser, pannans kolpulverkanaler, fjärrvärmecirkulationsledningar. Stora diametrar, höga temperaturer, kombinerade rörelser. Inconel 625 eller SS321 är typiska för temperatur- och utmattningsbeständighet.

Raffinaderier och petrokemiska anläggningar – FCCU, värmeväxlartåg, oljeöverföringsrör. Korrosionsbeständiga legeringar som Inconel 625 eller Hastelloy väljs utifrån svavelhalt, klorider och driftstemperatur.

Fjärrvärme och VVS – ångledningar, kylvattenkretsar. Betoning på beprövad axiell cykellivslängd; kolstål och SS304-bälgar med yttre skyddsbeläggning är vanliga.

Stålverk och metallurgiska processer – varma blästerugnar, kokssystem, dammutsugskanaler. När drifttemperaturer överstiger 800 °C, rekommenderar vi om en metallbälg med invändig foder kan konstrueras, eller om alternativ kompensation såsom eldfasta rektangulära enheter är lämpligare. Ärlig teknisk vägledning, inte en tvångsförsäljning.

Vattenbehandling och pumpstationer – vibrationsisolering av pumputlopp, vattenöverföring på långa avstånd. Bundna expansionsfogar begränsar tryckkraften och förhindrar att den överförs till pumpflänsar och betongtryckblock.

Certifieringar och upprepade bevis

Vårt kvalitetssystem är certifierat enligt ISO 9001:2015. Produkter uppfyller kraven för CE-märkning där tillämpligt, och design kan verifieras enligt ASME- eller API-standarder när de specificeras. Det bästa beviset är dock återkommande affärer: över 70 % av våra beställningar kommer från långsiktiga partners som beställer om eftersom produktprestanda matchar databladen.

Hur det ser ut att arbeta med Tianshun

Du har att göra med en dedikerad kontoansvarig som förstår produkten tekniskt, inte bara kommersiellt.

Förfrågningar får ett väsentligt svar inom 24 timmar, inklusive preliminära urvalsråd om du delar grundläggande driftsdata.

Ingenjörsteamet tillhandahåller materialrekommendationer, rörelseberäkningar och installationsvägledning.

Anpassade konstruktioner - från icke-standardiserade diametrar till exotiska materialkombinationer - hanteras rutinmässigt, inte som undantag.

Produktionsschemaläggningen är transparent; utskick i tid är normen.

Support efter försäljning inkluderar installationsövervakning och underhållsrådgivning under fogens livstid.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m² anläggning, Jiangsu, Kina – frakt till över 45 länder.

Vi säljer inte bara expansionsfogar. Vi ser till att de fungerar korrekt i ditt system.
