När industriella rörledningar måste klara termisk expansion samtidigt som de motstår plötsliga stötbelastningar,TianshuntillhandahållerHydrauliska Snubbers för rörhållningdesignad för att bibehålla systemets stabilitet under krävande driftsförhållanden. Dessa hastighetskänsliga enheter tillåter gradvis rörrörelse under normal drift och ger dynamisk återhållsamhet när snabb förskjutning hotar rörledningens integritet.
Hydrauliska dämpare är väsentliga dynamiska fasthållningsanordningar i kraftverk, petrokemiska anläggningar, raffinaderier och andra industriella installationer där rörsystem möter seismiska krafter, vattenslag, trycktransienter och utrustningsrelaterade störningar. Till skillnad från konventionella styva fasthållningar, rymmer de långsamma termiska rörelser samtidigt som de motstår plötslig förskjutning i hög hastighet. Den här artikeln förklarar deras funktionsprinciper, nyckelkomponenter, tekniska överväganden, tillämpningar och underhållskrav. Den beskriver också hur man väljer lämplig utrustning för specifika rörhållningsprojekt och hur Tianshun kan stödja industriella rörkrav.
Hydrauliska dämpare är specialiserade mekanisk-hydrauliska enheter som begränsar snabba rörelser i rörsystem samtidigt som de tillåter relativt obegränsad rörelse vid låga hastigheter. De är särskilt värdefulla i installationer där rören expanderar, drar ihop sig eller förskjuts under normala driftscykler men måste förbli kontrollerade under oväntade dynamiska händelser.
En typisk hydraulisk dämpare innehåller en cylinder, kolv, kolvstång, hydraulvätska, intern flödeskontrollmekanism, tätningar och ändanslutningar. När ett rör rör sig långsamt på grund av temperaturförändringar strömmar hydraulvätska genom kalibrerade passager, vilket gör att kolven kan röra sig. När rörelsen överskrider enhetens specificerade aktiveringshastighet ökar det hydrauliska motståndet avsevärt, vilket hjälper till att hålla fast röret.
Hydrauliska dämpare fungerar i allmänhet tillsammans med bärande stöd snarare än att ersätta dem. Fjäderhängare, rörskor och andra stöd bär rörvikt och rymmer normal rörelse, medan dämpare ger återhållsamhet mot specificerade dynamiska belastningar.
För projektspecifika detaljer, granska Tianshuns Hydraulic Snubbers for Pipe Restraint-produktinformation.
Funktionsprincipen bygger på förhållandet mellan kolvhastighet och hydrauliskt motstånd. Enheten reagerar annorlunda på gradvis förskjutning och plötslig rörelse, vilket hjälper rörsystem att förbli flexibla under normal drift utan att offra dynamisk återhållsamhet.
Industrirör upplever dimensionsförändringar när driftstemperaturerna stiger och sjunker. Under tillräckligt långsam rörelse låter dämparen sin kolv färdas genom cylindern med begränsat motstånd. Detta hjälper till att förhindra onödig begränsning av termisk expansion och sammandragning.
Under en seismisk händelse, vattenhammare, turbinutlösning eller liknande transient kan rörhastigheten stiga snabbt. Dämparens interna hydrauliska mekanism begränsar vätskeflödet när de specificerade aktiveringsförhållandena uppnås.
Ökat hydrauliskt motstånd gör ytterligare kolvrörelser avsevärt svårare. Anordningen överför sedan den resulterande begränsningskraften genom sina monteringsanslutningar till den bärande strukturen, vilket hjälper till att begränsa överdriven rörförskjutning.
När transienten väl avtar kan mekanismen återgå till sitt normala rörelsetillåtande beteende, beroende på designen. Korrekt dimensionering, installation och underhåll är viktigt för att säkerställa att dämparen reagerar som avsett under hela dess livslängd.
Korrekt specificerade hydrauliska dämpare erbjuder flera tekniska fördelar för industriella rörsystem.
En viktig begränsning är att hydrauliska dämpare inte är universella lösningar för alla vibrationsproblem. Deras lämplighet beror på rörsystemets rörelseegenskaper, frekvensområde, belastningsfall och prestandakrav. Högfrekventa vibrationer med låg amplitud kan kräva ett annat eller kompletterande tillvägagångssätt för vibrationskontroll.
Hydrauliska dämpare övervägs ofta för kritiska rörnät där plötsliga förskjutningar kan påverka driftkontinuiteten, utrustningens integritet eller anläggningens säkerhet.
Huvudångledningar, matarvattenledningar och andra högenergikretsar kan uppleva dynamiska belastningar under utrustningsresor, trycktransienter eller seismiska händelser. Snubbers hjälper till att hålla tillbaka rörelsen när designförhållandena kräver det.
Processrör anslutna till pumpar, kompressorer, ugnar och tryckutrustning kan utsättas för snabba förändringar i driftsförhållandena. Korrekt utformade begränsningar kan hjälpa till att kontrollera transienta belastningar och skydda sårbara anslutningar.
Säkerhetsrelaterade rörsystem kan kräva noggrant dokumenterad fasthållningsprestanda, miljökvalificering och seismisk utvärdering. Urvalet måste följa tillämpliga projektkoder och kvalifikationskrav snarare än att endast förlita sig på allmänna produktbeskrivningar.
Gasbearbetning, anläggningar för flytande naturgas och högtrycksöverföringsledningar kan kräva specialiserade stödarrangemang för att hantera rörelserörelser samtidigt som specifika dynamiska händelser kontrolleras.
Expansionsfogar av metallbälg och liknande komponenter kan vara känsliga för överdriven förskjutning eller extern belastning. Korrekt placerade dämpare kan hjälpa till att begränsa rörelsen under definierade transienta förhållanden, förutsatt att det kompletta fasthållningsarrangemanget är konstruerat för belastningar på leder och rör.
Hydraulisk dämparprestanda beror på flera sammankopplade designparametrar. Följande tabell sammanfattar representativa värden publicerade i Tianshuns produktinformation. Faktiska krav måste bekräftas för den specifika modellen och projektet.
| Parameter | Representativt intervall eller alternativ | Teknisk övervägande |
|---|---|---|
| Lastkapacitet | Cirka 5 kN till 500 kN och över för kundanpassade enheter | Måste ta emot beräknade fasthållningskrafter och specificerade belastningsfall. |
| Standardslag | 100, 150, 200, 300 och 500 mm | Måste täcka förväntade termiska förskjutningar och installationstoleranser. |
| Aktiveringshastighet | Typiskt 5–50 mm/s, enligt specifikation | Måste skilja normal rörrörelse från de dynamiska förhållanden som kräver fasthållning. |
| Standard drifttemperatur | Cirka -40°C till +120°C | Verifiera vätska, tätningar och material lämplighet vid faktiska driftstemperaturer. |
| Cylindermaterial | Alternativ för kolstål eller legerat stål | Urvalet beror på belastningar, miljö och projektspecifikationer. |

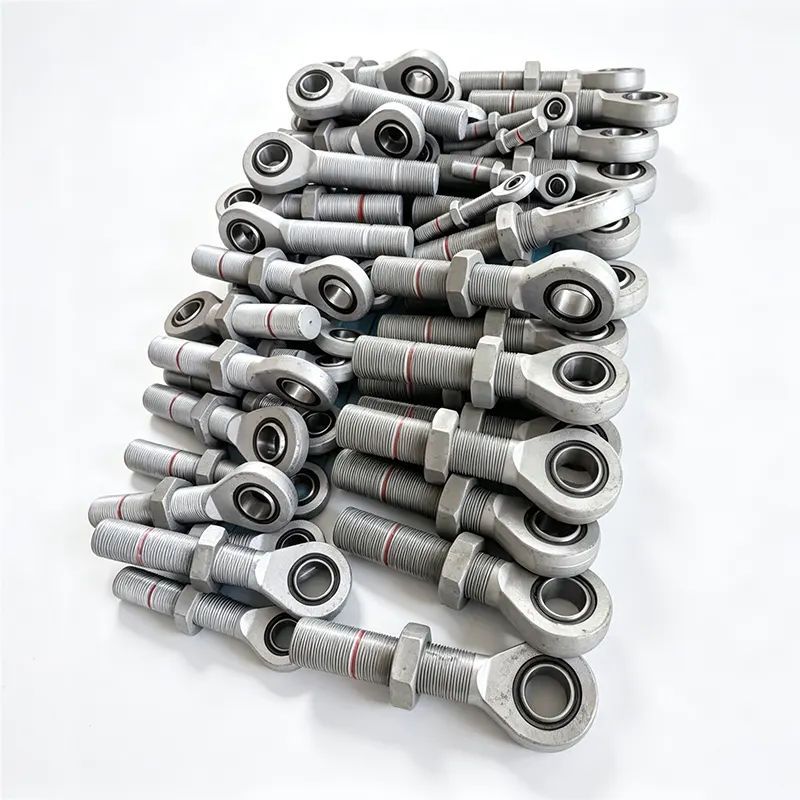

| Avsluta anslutningar | Stångöga, gaffel, kulled och gängade alternativ | Måste matcha det strukturella fästet och tillåten rörelseriktning. |
| Testning | Funktions-, tryck- och läckagetestning enligt specifikation | Bekräfta inspektionsprotokoll och nödvändig dokumentation innan godkännande. |
Dessa värden är vägledande produktinformation, inte en ersättning för ett godkänt datablad eller projektspecifik beräkning. För kärnkrafts-, högtemperatur- eller andra kritiska tjänster, bekräfta tillämpliga kvalifikationskrav direkt med tillverkaren.
Att välja en hydraulisk dämpare kräver samordning mellan rörspänningsanalys, stöddesign, utrustningsgränssnitt och platsförhållanden. Inköp baserat på enbart nominell rördiameter är inte tillräckligt.
Bestäm om fasthållningen måste hantera seismisk belastning, vattenhammare, säkerhetsventilutsläpp, utrustningsutlösningar, vindinducerad rörelse eller annan transient. Det styrande belastningsfallet fastställer den nödvändiga fasthållningsprestandan.
Använd den godkända rörspänningsanalysen för att fastställa de erforderliga krafterna i spänning och kompression. Kontrollera dämparens klassificering, fäststyrka, konstruktionsstål, svetsar och anslutna rörkomponenter som en del av den fullständiga lastvägen.
Fastställ den förväntade termiska rörelsen från varmt till kallt, installationsposition och eventuell förskjutning under tillämpliga driftsförhållanden. Tillräckligt slaglängd hjälper till att förhindra oönskad kontakt vid slutet av färden och störning av normala rörrörelser.
Aktiveringshastigheten måste vara lämplig för det förväntade området för normal rörelse och de dynamiska händelser som kräver fasthållning. Felaktig kalibrering kan resultera i oönskat motstånd under rutindrift eller otillräckligt svar under en transient.
Granska omgivnings- och rörtemperaturer, korrosionsexponering, fuktighet, vätskekompatibilitet och eventuella speciella miljökrav. Specialiserade applikationer kan behöva förbättrade material, tätningar, skyddande beläggningar eller kvalifikationstestning.
Identifiera de styrande designkoderna och projektspecifikationerna. Beroende på applikationen kan dessa inkludera relevanta krav från ASME B31.1, ASME B31.3, MSS-standarder eller kärntekniska specifikationer. Bekräfta de exakta utgåvorna, tillämpligheten och kvalifikationsomfånget med den ansvariga ingenjören.
För ytterligare information om kompletterande stödutrustning, utforska Tianshuns konstanta fjäderstöd och se över hur de utvalda komponenterna kan fungera tillsammans i ett koordinerat rörstödsystem.
Även en korrekt vald hydraulisk dämpare kan prestera dåligt om den är felaktigt installerad eller underhålls dåligt. Installation och inspektion ska följa tillverkarens instruktioner och godkänd projektdokumentation.
Inspektion bör överväga hydraulvätskeläckage, korrosion, kolvstångsskada, lösa anslutningar, skadade tätningar, onormal förskjutning och tecken på mekanisk interferens. Alla ovanliga tillstånd ska bedömas mot tillverkarens serviceinstruktioner.
Inspektionsintervall och översynsscheman måste återspegla utrustningens manual, driftsmiljö, händelsehistorik och projektkrav. Tianshuns publicerade vägledning indikerar inspektioner med intervaller på cirka tre till fem år och möjlig översyn cirka tio år under normala serviceförhållanden; dessa bör behandlas som allmän vägledning snarare än universella krav. Säkerhetskritiska applikationer kan kräva ett annat schema.
Efter en betydande seismisk händelse eller annan konstruktionsbaserad transient, inspektera fasthållningssystemet i enlighet med tillämpliga förfaranden på platsen innan den påverkade utrustningen återställs i drift.
Deras primära syfte är att tillåta långsamma rörrörelser under normala driftsförhållanden samtidigt som de begränsar snabb förskjutning orsakad av specificerade dynamiska händelser. Detta hjälper till att kontrollera belastningar som överförs till rörledningar, ansluten utrustning och bärande strukturer.
En fjäderhängare stöder rörets vikt samtidigt som den tar emot termiska rörelser. En hydraulisk dämpare ger i första hand dynamisk återhållsamhet och ersätter i allmänhet inte den bärande funktionen hos ett stöd. Båda kan användas i samma rörsystem för olika tekniska ändamål.
Börja med den godkända rörspänningsanalysen och identifiera de styrande dynamiska belastningsfallen. Valet måste ta hänsyn till kvarhållningskrafter, spännings- och kompressionskapacitet, slaglängd, monteringsbelastningar och styrkan hos hela fästsystemet.
Många hydrauliska dämpare stöder horisontell, vertikal eller lutande installation, men den tillåtna orienteringen beror på designen. Bekräfta tillverkarens instruktioner, monteringskonfiguration och eventuella projektspecifika begränsningar före installation.
Ja. Inspektionen bör täcka läckage, korrosion, stavens tillstånd, anslutningar och funktionella prestanda som tillämpligt. Inspektions- och översynsschemat bör följa tillverkarens anvisningar och driftkraven för installationen.
Nej. De är främst avsedda att begränsa snabba rörelser och specificerade transienta belastningar. Kontinuerliga högfrekventa vibrationer med låg amplitud kan kräva ytterligare analys och andra vibrationskontrollåtgärder.
Tillhandahåll erforderlig lastkapacitet, slaglängd, drift- och omgivningstemperaturer, aktiveringshastighet, monteringsorientering, ändanslutningar, rörspänningar eller stödritningar, miljöförhållanden och tillämpliga projektstandarder. Dessa detaljer hjälper tillverkaren att bedöma lämplig konfiguration.
Hydrauliska dämpare för rörhållning spelar en viktig roll i industriella rörsystem som måste klara rutinmässiga termiska rörelser samtidigt som de står emot plötsliga dynamiska krafter. Korrekt val beror på beräknade belastningar, slaglängdskrav, aktiveringsegenskaper, installationsdetaljer, materialkompatibilitet och tillämpliga konstruktions- och kvalifikationsstandarder. Att integrera dämpare med lämpliga rörstöd och expansionskomponenter hjälper till att skapa ett koordinerat fasthållningssystem snarare än att förlita sig på en enda enhet för att lösa alla rörelseproblem.
Tianshun stödjer industriella rörledningsprojekt med hydrauliska snubberlösningar och relaterade stödprodukter för rörledningar. Om du planerar en ny installation, uppgraderar ett befintligt säkerhetssystem eller skaffar skräddarsydd utrustning för krävande driftsförhållanden, förbered dina tekniska krav ochkontakta ossför att diskutera lämpliga konfigurationer, tekniska överväganden och projektspecifika offertalternativ.
