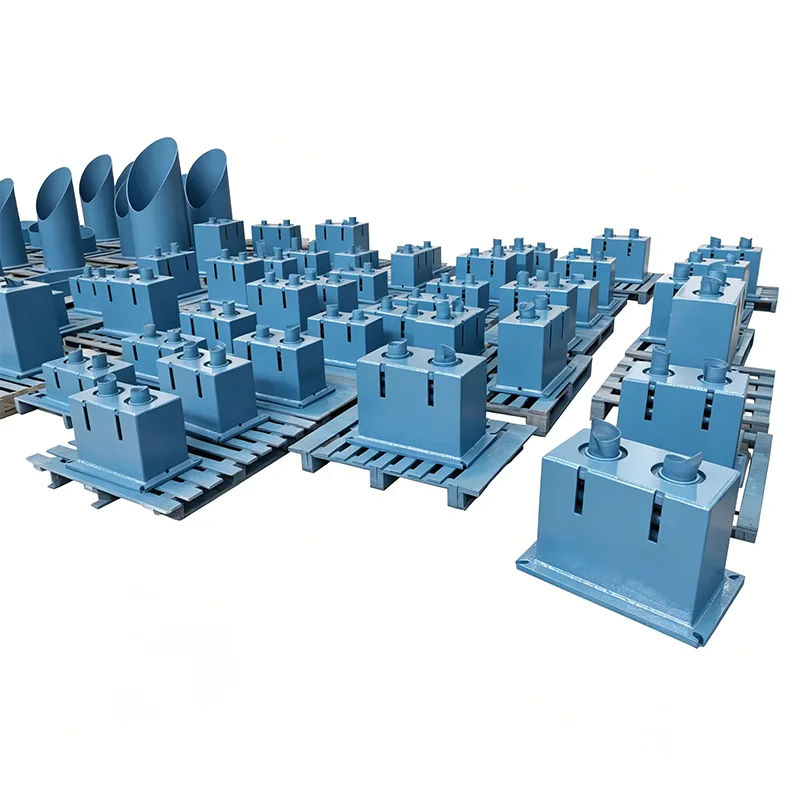

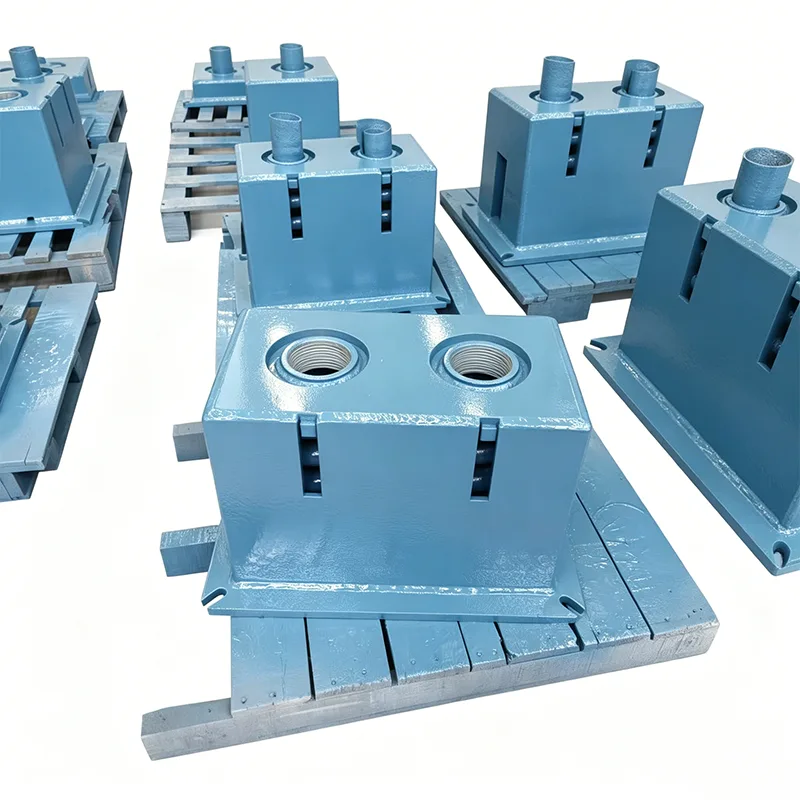

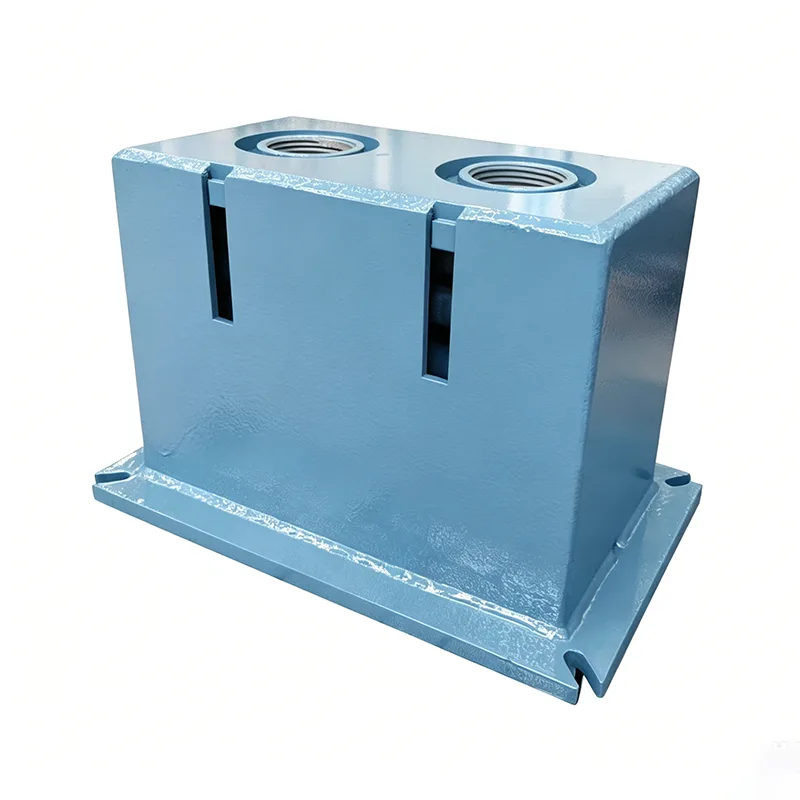

Big Ton fjäderstöd

Yangzhou Tianshun Pipeline Technology Co., Ltd. grundades 2012 och har omfattande FoU- och tillverkningsexpertis inom tunga rörledningsstödlösningar. Våra Big Ton fjäderstöd är en skräddarsydd produktlinje utvecklad för extremt höga belastningsförhållanden och bryter belastningsgränsen för konventionella fjäderhängare. Designade exklusivt för extrema scenarier med enstaka lyftpunkter som överstiger 100 ton, de har framgångsrikt implementerats i flera nyckelenergiprojekt på nationell nivå.

Vad är tunga arbetsförhållanden? Smärtpunkter för industrin

I storskaliga energi- och petrokemiska projekt inkluderar rörledningar med extrema belastningar:

Rörledningar med mycket stor diameter: DN1200+, väggtjocklek ≥50 mm, vikt per meter över 5 ton

Stora anslutningsrörledningar för utrustning: Inlopp/utlopp av reaktorer, värmeugnar, ångturbiner, en enda lyftpunktslast över 100 ton

Långspännande rörstativ: Spännvidd ≥30 meter, med massiva koncentrerade belastningar

Speciallegerade rörledningar: Duplexstål, nickelbaserade legeringsrörledningar, mycket tyngre än kolstål på grund av hög materialdensitet

Begränsningar för konventionella produkter:

Maximal belastning av standardfjäderhängare överstiger vanligtvis inte 40 ton

Vanliga strukturer deformeras och förlorar stabilitet över 80 ton

Multi-grupp parallell anslutning misslyckas med att säkerställa synkronisering, vilket orsakar excentrisk belastning

Mycket få inhemska tillverkare kan på ett tillförlitligt sätt producera 100-ton+ stöd

Big Ton Spring Supports är specialbyggda för att lösa denna branschomfattande utmaning.

Produktens tekniska specifikationer

Kärnteknologiska genombrott

Multi-Spring Synchronous Parallel Technology

Centralt symmetriskt arrangemang för jämn kraftfördelning över 4–8 fjädergrupper

Individuell fjädertestning/matchning, styvhetsavvikelse ≤2 %

Patenterad lastbalanseringsmekanism garanterar 100 % synkron kompression

Eliminerar excentrisk belastning i parallella system med flera fjädrar

Ultrahögstyrka struktursystem

Q460C höghållfast stål, 80 % högre sträckgräns än standardmaterial

Integrerad struktur av lådtyp, 3 gånger högre böj-/vridstyvhet än konventionella konstruktioner

Finita elementoptimering eliminerar stresskoncentrationspunkter

Strukturell deformation ≤0,5 mm under full belastning

Heavy-Duty anslutningsteknik med stor diameter

42CrMo stiftaxlar i legerat stål (härdade och härdade)

Max stiftdiameter 150 mm, enaxlad lastkapacitet över 300 ton

Självsmörjande bussningar av kopparlegering, friktionskoefficient ≤0,08

Minimerar friktionspåverkan, förbättrar belastningskonstansen avsevärt

Tillverkningsprocess med hög precision

CNC-flamma + plasmakompositskärning för bärande plattor

CNC-hål för nyckelhål, positionsnoggrannhet ±0,05 mm

Avspänningsbehandling efter svetsning eliminerar kvarvarande stress

Bearbetning med en klämma på stora CNC-portaler

Säkerhetsskydd i flera lager

Dubbelt skydd: mekanisk begränsning + hydraulisk buffring

Överbelastningslarm utlöses vid 110 % märklast

Redundant design: säker drift även om en fjädergrupp går sönder

Anti-veltning struktur säkerställer stabilitet under sidokrafter

Dedikerat test- och verifieringssystem

300-tons dedikerad lasttestare för 100 % fulllastvalidering

Heltakts kontinuerlig datainsamling (10 avläsningar per sekund)

Konstantsberäkning i realtid – okvalificerade enheter skickas aldrig

Simulerad utmattningstestning verifierar långsiktig tillförlitlighet

Factory Test & Validation Protocol

Varje Big Ton Spring Support genomgår obligatoriska tester före leverans:

Inkommande materialinspektion

Spektralanalys för höghållfast stålsammansättning

Fjäderståls hårdhet & metallografisk testning

Ultraljudsdetektering av inre defekter

Dragprovning av mekaniska egenskaper

Pågående kvalitetskontroll

3-koordinatdimensionell inspektion för CNC-delar

100 % UT ultraljudsdetektering av svetsfel

100% MT magnetisk partikelsvetsinspektion

Matchning av fjädergruppens last-förskjutningskurva

Sluttest med full belastning (kärnsteg)

300-tons teststegsbelastning: 0→50%→100%→120%

Fullslagstestning med 50+ mätpunkter

Belastningskonstansverifiering (måste vara ≤±3%)

Kontroll av strukturell deformation (måste vara ≤0,5 mm)

Validering av synkroniseringsnoggrannhet (≤2 % gruppavvikelse)

Leveransdokumentation

Fullständiga materialkvalitetscertifikat

Rapporter för upptäckt av svetsfel

Vårens matchande testrapporter

Fulllasttestkurva rapporterar

Finita element analysrapporter

Produktkvalifikationscertifikat

Typiska applikationsfall

Fall 1: 20 miljoner ton/år raffinerings- och kemisk integrationsprojekt

Produkt: 150-tons Big Ton fjäderstöd med konstant kraft

Användning: Hydrogeneringsreaktorns utloppsrörledning

Villkor: 150 tons last, 250 mm förskjutning, 420 ℃ hög temperatur

Resultat: 3 års stabil drift, hållfasthet inom ±2,5 %

Fall 2: Ultra-superkritisk 1000MW strömenhet

Produkt: 120-tons kraftig hängare med konstant kraft

Användning: Huvudångledning

Förutsättningar: 120 tons last, 300 mm deplacement

Resultat: Godkänd kraftverksacceptans vid första försöket, noll driftsproblem

Fall 3: LNG-terminalprojekt

Produkt: 80-tons tunga lågtemperaturstöd

Användning: Huvudrörledning för kylbox

Förhållanden: -162℃ kryogen miljö, 80-tons belastning

Resultat: Korrekt val av material vid låga temperaturer, inga sprödhetsproblem

Anpassad projektserviceprocess

Teknisk konsultation före projektet

Dedikerad ingenjör för att samla in detaljerade arbetsvillkorsparametrar

Preliminär design med last-deplacement matchande beräkning

Finita element strukturell styrka/styvhet verifiering

Tekniskt förslag + offertleverans

Designbekräftelse

Detaljerade tekniska ritningar (kontur, lasttabeller)

Bilateral bekräftelse av viktiga tekniska parametrar

Utveckling av inspektions- och testplan (ITP).

Produktionsstart efter undertecknat godkännande

Spårning av produktionsframsteg

Veckovisa produktionsfotouppdateringar

Kundbevittna möjligheter för viktiga milstolpar

Tredjeparts inspektionsstöd genomgående

Tekniskt förtydligande i realtid

Fabriksacceptans

Bevittnande av fulllasttest på plats tillgänglig

Visning av testdata i realtid

Komplett överlämnande av dokumentation

Professionell förpackning och frakt

Support på plats

Teknisk personal för installationsvägledning

Idrifttagning & lastkalibreringshjälp

Uppföljningsbesök efter driftsättning

Livstids teknisk support

Big Ton Spring Supports sätter det tekniska riktmärket för kraftigt rörledningsstöd. Vi tänjer på branschgränserna och levererar tillförlitliga lösningar med ultrahög belastning för dina kritiska ingenjörsprojekt genom rigorösa tester och beprövad projekterfarenhet.
