Konstant fjäderhängare med hög kapacitet

Yangzhou Tianshun har designat och tillverkat fjäderstöd med konstant belastning sedan 2012. Våra höglasthängare, som täcker designbelastningar upp till 500 kN och är anpassningsbara utöver det, är byggda i en 35 000 m² stor anläggning bemannad av över 100 kvalificerad personal. Varje enhet är förinställd, testad och levereras med fullständig dokumentation till projekt i mer än 45 länder.

Teknisk översikt

Vi konverterar mellan nationella standarder förutsatt att parametrarna är tekniskt kompatibla. Inga korrektionsfaktorer tillämpas när dimensionerande laster och rörelser faller inom gränserna för den valda standarden.

Varför en konstant belastning är viktig i högbelastningsrörstöd

När en högbelastningsfjäderhängare upplever stor vertikal förskjutning på grund av termisk expansion, ändrar ett variabelt fjäderstöd sin motståndskraft när fjädern komprimeras eller sträcks ut. Denna belastningsvariation kan överföra oönskad spänning till rörväggen, ansluten utrustning och intilliggande stöd. En konstant fjäderhängare eliminerar detta problem genom att leverera en praktiskt taget oförändrad stödkraft från kallt läge till varmt driftläge och överallt däremellan.

Mekanismen använder en tryckfjäder som verkar genom en vev- och vevstake. Geometrin är anordnad så att fjädermomentet runt huvudtappen är lika med belastningsmomentet vid varje punkt i slaget. Resultatet är en stödkraft som håller sig inom ett smalt avvikelseband oavsett hur långt röret rör sig vertikalt.

Designfunktioner som gör tillförlitlighet vid hög belastning möjlig

Robust lastkapacitet med liten avvikelse

Standardmodeller täcker driftslaster från 0,1 kN till 500 kN. För laster över 500 kN konstruerar vi skräddarsydda stöd mot kundens ritningar och specifikationer. Lastavvikelsen hålls inom ±5 % av det nominella värdet som standard, med ett högprecisionsalternativ som uppnår ±3 %. Denna snäva tolerans verifieras på vår kalibreringsbänk innan leverans.

Stabil struktur för tung vertikal rörelse

Huset fungerar som en skyddande inkapsling som håller byggrester och föroreningar borta från fjädern och länken. Standardvägar på 50 mm, 100 mm, 200 mm och 400 mm finns tillgängliga, och faktisk rörelse upp till 600 mm kan tillhandahållas när rörlayouten kräver det. Övre och nedre färdgränsstopp är integrerade för att förhindra överkörning i båda riktningarna, och en synlig färdskala låter installationsteam bekräfta positionen när som helst.

Fjädermaterial valt för lång utmattningslivslängd

Fjäderspolar är lindade av 60Si2Mn eller 50CrVA stål, båda valda för sin höga utmattningshållfasthet och konsekventa prestanda under år av termisk cykling. Kombinationen av bra material och kontrollerade lindningsprocesser stödjer den stabila lasteffekten och långa serviceintervall som förväntas i kraft- och processanläggningar.

Fältjusterbar utan gissningar

En lastjusteringsskruv gör att stödkraften kan finjusteras på plats. Om du vrider skruven i den markerade riktningen ökar eller minskar belastningen i steg om 2 %, med ett totalt inställningsområde på ±10 % till ±20 % beroende på modell. En ratt intill skruven läser av justeringen direkt, så att montören kan ställa in önskad inställning utan att ta bort enheten eller använda externa lastceller.

Förinställda stift som förenklar installation och hydrotestning

Varje konstant fjäderhängare lämnar fabriken med röda förinställda stift inställda på den kalla installationspositionen specificerad av kunden. Stiften låser mekanismen så att rörsystemet kan hydrostatiskt testas eller rengöras kemiskt utan ytterligare avböjning av fjäderenheten. Våra standardstift är utformade för att hålla upp till två gånger den nominella driftsbelastningen under testning. Om högre testbelastningar förväntas, förstärker vi stiftenheten när vi har informerats i beställningsstadiet. Stiften måste tas bort innan systemet tas i drift.

Kvalitetskontroll och spårbarhet

Vårt kvalitetssystem är certifierat enligt ISO 9001:2015. Varje konstant fjäderhängare är monterad och förinställd till kundens specificerade belastning och färd på ett kalibrerat testställ. Vi registrerar belastningen vid flera positioner över slaget för att bekräfta att avvikelsen förblir inom den specificerade toleransen. Dessa testprotokoll bevaras och kan levereras med försändelsen.

Materialcertifieringar för fjäderspolarna, konstruktionsstål och fästelement är spårbara till bruket. För projekt som kräver överensstämmelse med ASME B31.1, B31.3, EN 13480 eller andra internationella koder tillhandahåller vi nödvändiga dokumentationspaket, inklusive svetsprocedurkvalifikationer och NDT-rapporter när så är tillämpligt.

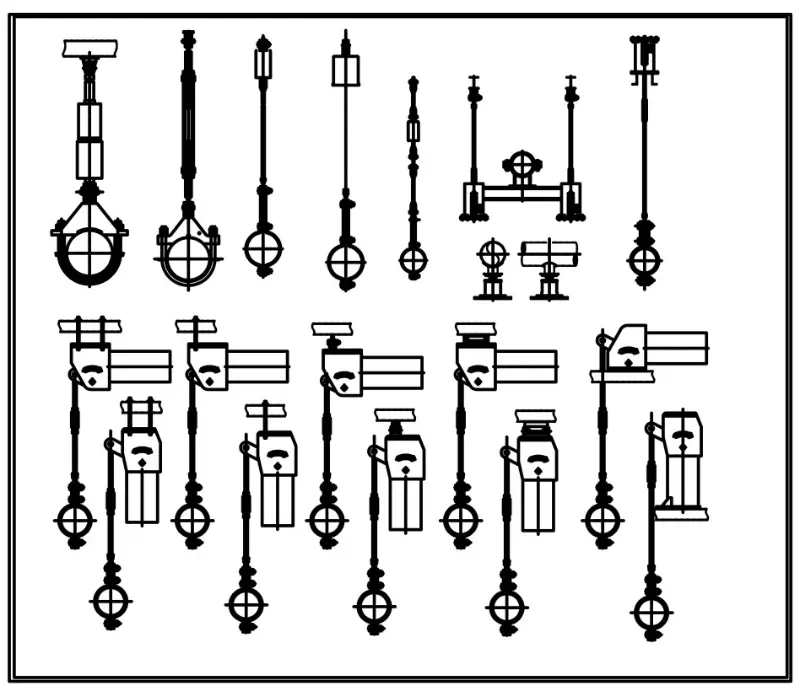

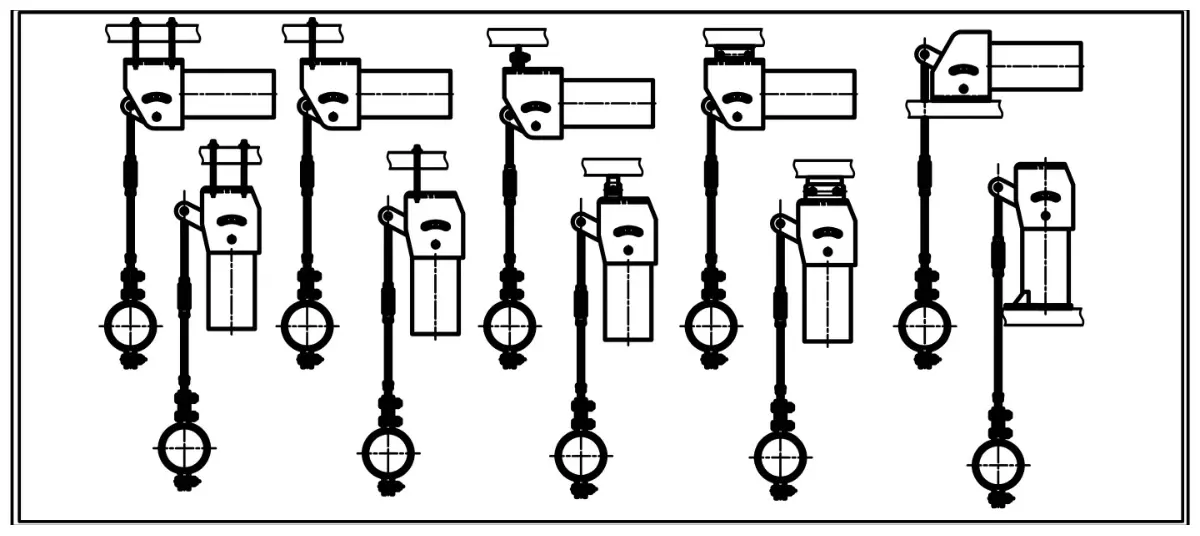

Där High Capacity Constant Spring Hangers appliceras

Dessa stöd installeras där ett rörsystem ser stor vertikal förskjutning och kan inte tolerera förändrade stödkrafter. Typiska installationer inkluderar huvudångledningar i värme- och kärnkraftverk, varma eftervärmningsrör, matarvattenstegare för pannor och högtemperaturprocessrör i raffinaderier och kemiska anläggningar. I varje fall upprätthåller hängaren en nästan konstant belastning från kallt till varmt, vilket förhindrar oönskad spänningsöverföring till turbinanslutningar, fartygsmunstycken och annan känslig utrustning.

Vanliga frågor

Hur skiljer sig en konstant fjäderhängare från ett variabelt fjäderstöd?

Ett variabelt fjäderstöd ändrar sin belastning när fjädern böjs, vilket gör att röret känner en annan kraft i kallt och varmt tillstånd. En konstant fjäderhängare är utformad så att stödkraften förblir nästan densamma under hela slaget. Detta förhindrar att lastvariationer överför spänningar till rörsystemet, vilket är särskilt viktigt på kritiska linjer med stor vertikal rörelse.

Kan Tianshun tillverka hängare klassade över 500 kN?

Ja. Vi behandlar högkapacitetsstöd som specialanpassade beställningar. Du kan skicka oss konstruktionsritningarna eller specificera last, rörelse, ändanslutningar och tillämplig kod. Vårt ingenjörsteam kommer att designa hängaren i enlighet med detta och tillhandahålla godkännanderitningar före tillverkning.

Vad är syftet med de röda förinställda stiften, och när ska de tas bort?

De förinställda stiften låser hängaren i kall installationsposition. De håller mekanismen stel så att rörsystemet kan fyllas, hydrotestas eller rengöras kemiskt utan att fjädern rör sig. Stiften måste tas bort först efter att alla tester är klara och innan systemet tas i drift för normal drift. Att lämna dem på plats under drift skulle förhindra hängaren från att fungera.

Vilka internationella standarder kan du arbeta efter?

Vi levererar rutinmässigt konstanta fjäderhängare till GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L och JIS B 8501. Om ditt projekt kräver en annan standard, vänligen skicka oss den specifika överensstämmelsen.

Kan höljesfinishen anpassas för korrosiva eller offshore-miljöer?

Vår standardyta är varmförzinkad och epoximålad. För mycket korrosiva atmosfärer kan vi applicera specialiserade beläggningssystem eller tillverka höljet av rostfritt stål. Vänligen ange miljöförhållandena i din förfrågan så att vi kan föreslå ett lämpligt skyddssystem.

Vilka är dina betalningsvillkor och typiska leveranstider?

Vi accepterar betalning via banköverföring. Leveranstider beror på beställningskvantiteten och komplexiteten i de anpassade inställningarna, men standardfjäderhängare kan vanligtvis tillverkas och förinställas inom fyra till sex veckor från orderbekräftelse. Snabb leverans kan diskuteras och avtalas vid avtalsförhandling.

Jobbar med Tianshun

När du frågar om en högbelastningsfjäderhängare tilldelas du en dedikerad kundansvarig som förstår rörstöddesign, inte bara kommersiella termer. Vårt ingenjörsteam granskar dina standardkrav för last, resor och rörledningar och svarar med ett tekniskt förslag inom 24 timmar. Anpassade konfigurationer – icke-standardiserade resor, utökade temperaturintervall, specialmaterial eller projektspecifik dokumentation – hanteras som en del av vårt normala utbud.

Efter leverans tillhandahåller vi installationsvägledning, förinställda instruktioner för borttagning av stift och underhållsråd. Över 70 % av vår verksamhet kommer från återkommande beställningar från kunder som är beroende av vår support för att prestera förutsägbart cykel efter cykel.
