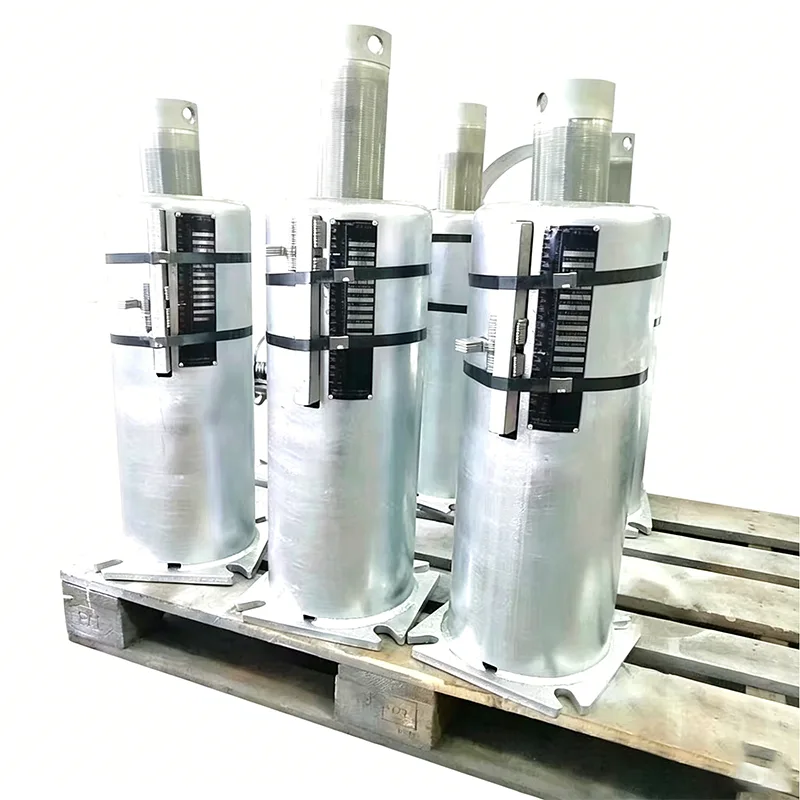

Kraftverksfjäderstöd

Baserat på 14 års erfarenhet av rörledningsstöd/hängare och kraftverksstödjande lösningar, tillhandahåller Yangzhou Tianshun Pipeline Technology Co., Ltd. Power Plant Spring Supports för värmekraft, kärnkraft och kombinerade kraftverk. Dessa produkter är konstruerade för att kontrollera termisk förskjutning och spänningsfördelning i högtemperatur- och högtrycksrörledningar, vilket skyddar kritiska gränssnitt mellan huvudutrustning såsom pannor och ångturbiner. Följande detaljer täcker produktegenskaper, tekniska fördelar och specifika applikationsplatser.

Produktegenskaper

Kraftverksfjäderstöd är specialkonstruerade baserat på resultat från rörledningsspänningsanalyser, med kärnegenskaper fokuserade på lasthållning, förskjutningsanpassningsförmåga och långsiktig driftstabilitet.

Last-förskjutningsmekanism: Finns i två konfigurationer: variabel fjäderhängare/stöd och fjäderhängare/stöd med konstant kraft. Variabla fjäderenheter bär belastning med linjär styvhet, medan enheter med konstant kraft levererar nästan konstant stödkraft under hela arbetsslaget, med avvikelse kontrollerad inom 5 %, vilket eliminerar ytterligare spänningar i rörledningar orsakade av fluktuerande stödkrafter.

Material- och temperaturkompatibilitet: Fjäderelement är tillverkade av legerat fjäderstål inklusive 60Si2Mn och 50CrVA. Strukturella komponenter kan tillverkas av kolstål, värmebeständigt legerat stål eller rostfritt stål. Det totala tillåtna driftstemperaturområdet täcker -196°C till +650°C, vilket matchar alla rörledningskrav från lågtemperaturmatningsvatten till högtemperaturhuvudånga.

Installations- och driftsättningsdesign: Varje stöd/hängare är utrustad med en installationslåsstift och märkskylt för lastförskjutning. Ta helt enkelt bort låsstiftet efter installation i kallt tillstånd för att aktivera driften. Märkskyltdata underlättar verifiering på plats av modellnummer och förinställda belastningar, vilket avsevärt minskar idrifttagningstiden.

Omfattande interntester: Alla tester, inklusive fjäderstyvhet, kompressionsavböjning och ytbeläggningstjocklek, utförs i vårt eget laboratorium för att säkerställa konsekvent prestanda över produktionssatser. Varje enhet genomgår tre kompressionscykler med full slag med styvhetskurvaregistrering före leverans.

Med dessa designfunktioner bibehåller kraftverkens fjäderstöd den förutbestämda höjden av rörsystem under kombinerade förhållanden av linjär termisk expansion och kontinuerliga vibrationer, vilket minskar sannolikheten för oplanerade avstängningar.

Tekniska fördelar

I kraftverksrörledningsdesign, jämfört med rent styva stöd eller rörklämmor, ger elastiska stödlösningar direkta förbättringar i spänningskontroll, utrustningsskydd och installationsanpassningsförmåga. Det tekniska värdet av Power Plant Spring Supports återspeglas i följande aspekter:

Effektiv kompensation för termisk förskjutning: Stela stöd kan inte absorbera rörledningens termiska expansion, vilket ofta leder till att rörsystemet fastnar, stödet lyfts av eller överbelastning. Elastiska hängare/stöd bär last linjärt eller konstant när rörledningen förskjuts, och håller spänningsnivåerna inom tillåtna gränser specificerade av koder som ASME B31.1.

Minskad dragkraft och moment vid huvudutrustningsgränssnitt: Pannhuvuden och turbinånginlopp är extremt känsliga för krafter och moment. Efter justering med fjäderhängare/stöd reduceras gränssnittets dragkraft avsevärt, vilket förhindrar svetssprickor och flänsläckor. Detta är en kritisk åtgärd för att förlänga underhållsintervallen för turbinhus, huvudångventiler och annan utrustning.

Vibrationsöverföringsdämpning: Kraftverksrörledningar är benägna att vibrationera under höghastighetsånga eller tvåfasflödesförhållanden. Fjäderstödssystem justerar stödets styvhet till ett optimalt område genom elastiska element, och i kombination med dämpare avleder effektivt vibrationsenergin för att förhindra strukturell utmattning.

Generös tolerans för installation på plats: Fjäderhängare/stöd tillåter finjustering inom ett visst höjdområde, vilket kompenserar för avvikelser i civila fundament och installation av rörledningar i kallt tillstånd. Fjäderenheter med konstant kraft är ofta utrustade med hydrauliska eller skruvade hjälpjusteringsanordningar för exakt inriktning på plats.

Långtidsdrift & anti-avslappning: Med anti-avslappningsfjäderdesign och korrosionsbeständiga ytbehandlingar (varmförzinkning, Dacromet, etc.), är nedbrytningen av stödkraften minimal. Över 70 % av våra uppföljningsorder från utländska projekt kommer från återkommande kunder, vilket till viss del återspeglar den långsiktiga tillförlitligheten hos våra supportprodukter.

Produktapplikationer

Kraftverks fjäderstöd installeras i första hand på kritiska platser i kraftverks ång-vattencirkulation och högtemperatur rökgassystem. I kombination med dämpare, styva fjäderben och andra komponenter, bildar de ett komplett rörlednings flexibelt fasthållningssystem.

Pannområde: Används på huvudångledningar, varma och kalla eftervärmningsledningar, överhettarens utloppskanaler etc. Absorberar vertikal och horisontell termisk förskjutning av pannkroppen och anslutande rörledningar, förhindrar överdriven påkänning vid samlingsmunstyckesanslutningar och minskar risken för svetssprickor.

Turbinområde: Installerad på huvudångrör, högtemperaturvärmeångrör och högtrycksbypassrörledningar. Genom exakt stöd, begränsar krafterna och momenten som överförs till turbingränssnitten, säkerställer noggrannhet i axeluppriktningen och minskar påverkan av vibrationer på turbinhöljen.

Högtrycksmatarvattensystem: På högtrycksmatarvattenledningar och tempereringsvattenledningar stödjer fjäderhängare/stöd kraftiga rörledningar samtidigt som de anpassar sig till temperaturförändringar, bibehåller rörledningens lutning och undviker kavitations- eller vattenslagsproblem orsakade av begränsad förskjutning.

Rökgas- och avsvavlings-/denitrifieringssystem: För rökgas-/luftkanaler med stor diameter, GGH-inlopps-/utloppskanaler och anslutningskanaler för avsvavlingstorn. Dessa tunnväggiga strukturer upplever betydande termisk expansion. Fjäderstöd kompenserar för denna förskjutning, minskar flänsanslutningsspänningar och arbetar tillsammans med expansionsfogar för att skydda hela rökgassystemet.

Kärnkraft konventionell ö: Används på sekundärkrets huvudånga, huvudmatarvatten och andra rörledningar. Uppfyller kraven på kärnkraftens konsistenskontroll och tillhandahåller kompletta materialkvalitetscertifikat och kvalificeringsrapporter för stödfunktioner.

Kvalitetssäkring och fabrikskapacitet

Vår fabrik i Jiangsu-provinsen är utrustad med helautomatiska produktionslinjer för bälg, CNC-skärning och svetsningssystem och ett certifierat team för icke-förstörande testning (NDT). Från rå fjädertråd som kommer in till färdig produktleverans genomgår Power Plant Spring Supports strikt kontroll vid följande kontrollpunkter: verifiering av råmaterialvärmetal och fysikaliska/kemiska rapporter, hårdhet och metallografisk inspektion efter fjädervärmebehandling, fullslagsstyvhetstestning av färdiga produkter och ytbeläggningstjocklek och vidhäftningstestning.

Vårt kvalitetsledningssystem är certifierat enligt ISO 9001:2015, och alla produkter följer internationella standarder inklusive ASME, CE och API. Fullständig acceptansdokumentation kan tillhandahållas enligt projektkrav.

Teknisk support och tjänster

Med vår erfarenhet av att leverera rörledningsutrustning till över 45 länder över hela världen tillhandahåller vi ett omfattande urval, installation och långsiktig teknisk support för varje sats av kraftverksfjäderstöd:

▶  Utvalsberäkning: Ta emot rapporter om rörledningsspänningsanalyser och rekommendera lämpliga typer av stöd/hängare, fjäderkonstanter och installationshöjder.

▶  Snabbt svar: Tekniska förfrågningar och offerter före försäljning besvaras inom en arbetsdag.

▶  Tillsyn och vittnesmål på plats: Stöd kund eller tredje part bevittna testprocesser på plats.

▶  Installations- och idrifttagningsvägledning: Tillhandahåll detaljerade installationsmanualer och rekommendationer för justeringar i kallt tillstånd, med fjärrstyrd videohjälp tillgänglig vid behov.

▶  Reservdelsservice: Behåll fjäderkalibreringsuppgifter för varje produktionssats, vilket möjliggör snabb leverans av ersättningsfjäderenheter.

För diskussioner om Power Plant Spring Support-konfigurationslösningar för specifika projekt eller för att få relevanta projektreferenser, vänligen kontakta vårt tekniska säljteam. Vi kommer att tillhandahålla detaljerade last-förskjutningsberäkningsblad och rekommenderade layouter baserade på faktiska arbetsförhållanden, snarare än bara en lista över standardmodeller, vilket hjälper dig att kontrollera de totala anskaffningskostnaderna samtidigt som vi säkerställer säker drift av pipeline.
