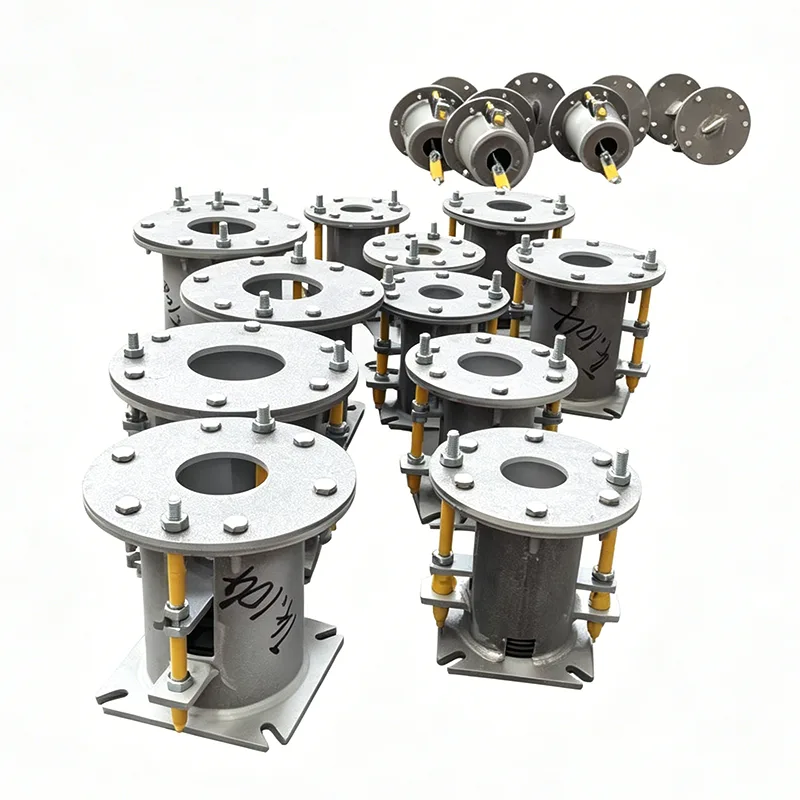

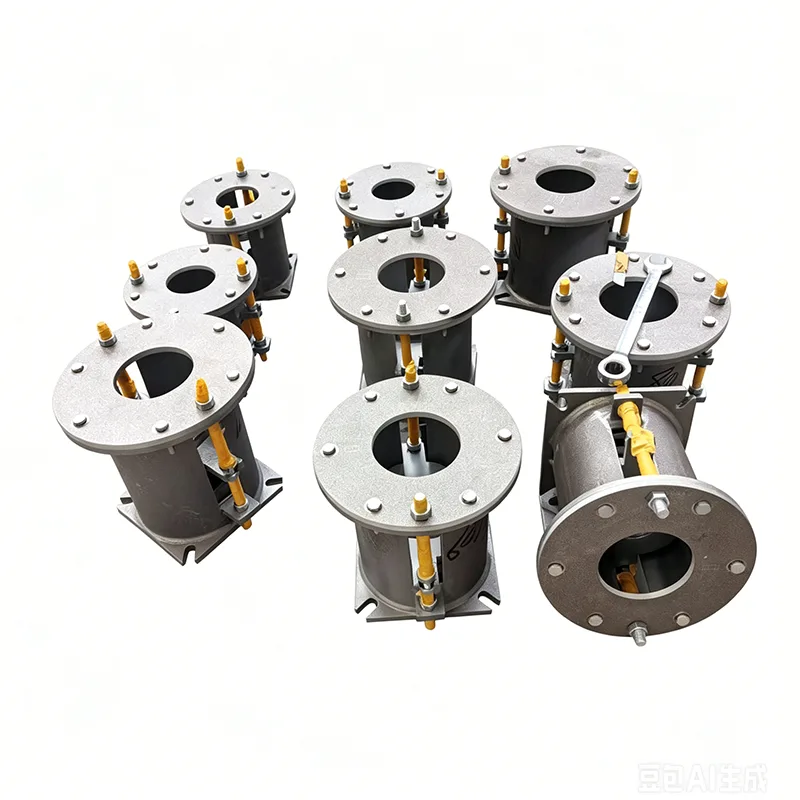

Kraftverksfjäderstöd

I kraftverk, huvudångledningar, högtemperaturuppvärmda ångrörledningar och andra liknande system transporterar media kontinuerligt under höga temperaturer och högt tryck, samtidigt som de genomgår termisk expansion från flera millimeter till tiotals millimeter. Styv fixering omvandlar dessa förskjutningar till ytterligare tryckkrafter som överförs till pannhuvuden och turbingränssnitt, vilket ökar belastningen på svetsfogar, flänsar och utrustningshöljen.

Power Plant Spring Support, som utvecklats specifikt för dessa driftsförhållanden av Yangzhou Tianshun Pipeline Technology Co., Ltd., kompenserar för förskjutning genom elastisk belastning och håller rörledningens spänningar inom tillåtna standardgränser. Det här dokumentet förklarar designfilosofin, driftsprestanda och teknisk support för denna produkt, baserat på de faktiska kraven för ångledningssystem.

Krav på elastiska stöd i ångledningsspänningskontroll

Utformningen av ångrörledningar följer i allmänhet koder som ASME B31.1, som kräver att rörstöd/hängare tål både rörledningens egenvikt och mediavikt utan att hindra termisk förskjutning. Om stödkraften varierar alltför mycket med förskjutningen, kan den lokala spänningen i rörsystemet överstiga tillåtna värden, vilket tvingar fram justeringar på plats eller till och med omarbetning.

Dessutom har turbin- och panngränssnitt vanligtvis mycket strikta tillåtna gränser för krafter och moment. Felaktiga supportlösningar kan avsevärt förkorta livslängden för huvudutrustningens gränssnitt. Detta kräver stöd-/hängarprodukter för att tillhandahålla stabila och förutsägbara stödkrafter inom det specificerade slaget, samtidigt som de erbjuder tillräcklig justeringsmarginal för att hantera avvikelser på plats.

Hur kraftverkens fjäderstöd löser dessa krav

Kraftverksfjäderstöd finns i två konfigurationer: variabel fjäder och fjäder med konstant kraft, valda baserat på resultat från rörledningsspänningsanalys. Variabla fjäderenheter bär last med linjär styvhet, medan enheter med konstant kraft använder en primär och sekundär fjädermekanism för att kontrollera stödkraftsvariationen inom 5 % under hela arbetsslaget, vilket ger nästan konstant stöd till rörsystemet från kallt till varmt tillstånd.

Fjäderelement är tillverkade av legerat fjäderstål inklusive 60Si2Mn och 50CrVA. Strukturella komponenter kan tillverkas av kolstål, värmebeständigt stål eller rostfritt stål. Det övergripande applikationsområdet för temperaturer täcker -196°C till +650°C, vilket matchar alla termiska tillstånd i ångrörledningar från lågtemperaturuppvärmning till fulllastdrift.

Varje kraftverksfjäderstöd genomgår kompressionstestning med fullt slag med registrering av styvhetskurvan före leverans. Huset är utrustat med lastförskjutningsmärkskylt och installationslås. Installation på plats kräver endast montering i kallt tillstånd; ta helt enkelt bort låsstiftet efter att rörledningens temperatur stiger, och stödet/hängaren går in i driftläge utan svetsning på plats eller komplicerade justeringar.

Installation på plats och långvarig driftprestanda

Kumulativa fel i fundamentets höjd och skärning av rörsektioner är oundvikliga under installation av ångrörledning. Höjdfinjusteringsområdet som tillhandahålls av Power Plant Spring Supports absorberar dessa avvikelser och förhindrar styv bindning. Fjäderenheter med konstant kraft är vanligtvis utrustade med skruv- eller hydrauliska extrajusteringsmekanismer, vilket möjliggör enmansdrift även på tunga rörledningar med stor diameter.

Under långvarig drift bibehåller den antiavslappnande fjäderdesignen och ytbehandlingarna (varmförzinkning eller Dacromet-beläggning) en stabil stödprestanda. I flera utländska kraftverksprojekt kommer över 70 % av efterföljande support-/hängarbeställningar från befintliga kunder. Denna höga återköpsfrekvens validerar indirekt våra produkters långsiktiga prestanda.

Typiska installationsplatser och funktioner

I pannområdet är kraftverksfjäderstöd installerade på vertikala och horisontella sektioner av huvudångkanaler, utloppsrörledningar för överhettare och återuppvärmningsångledningar. De absorberar uppåtriktad termisk expansion, vilket förhindrar överdriven påkänning vid samlingsrörmunstyckesanslutningar.

Nära turbinen minskar fjäderstöd/hängare på högtemperatursektioner för ångledningar nära huvudångventiler och styrventiler komponentkrafter och moment, vilket hjälper till att upprätthålla axeluppriktningen. Även om rörledningar för matarvatten och tempereringsvatten arbetar vid lägre temperaturer, upplever de fortfarande betydande temperaturskillnader mellan start och stopp. Elastiska stöd bibehåller rörledningens lutning och minskar kavitationsrisken.

I dessa applikationer kombineras stöd/hängare ofta med spjäll, begränsningsfästen och andra komponenter för att bilda en komplett rörsystems flexibel fasthållningslösning.

Projekt teknisk support och produktacceptans

Från och med urvalsfasen tar vårt tekniska team emot rapporter om rörsystemspänningsanalyser, beräknar konstruktionsbelastningen och förskjutningen för varje stödpunkt, rekommenderar lämpliga typer av fjäderstöd för kraftverk och fjäderkonstanter och ger detaljerad installationsvägledning.

Vår fabrik upprätthåller en komplett kvalitetskontrollkedja från inkommande återinspektion av fjädertråd, hårdhetstestning efter värmebehandling till färdig produktstyvhetstestning. Relevanta processhandlingar och materialkvalitetsdokument kan levereras i enlighet med standarder som ASME och CE. För konventionella kärnkraftsöar och andra högkravsprojekt kan ytterligare kvalifikationstestrapporter för stödfunktioner och spårbarhetsdokument tillhandahållas.

Om du har krav på stöd för ångrörledning, vänligen tillhandahåll rörlayoutritningar och spänningsdata. Vi kommer att leverera en specifik Power Plant Spring Support-konfigurationslösning snarare än en generisk modelllista. Genom att utnyttja Yangzhou Tianshuns 14 år av pipelinestödjande erfarenhet och projektdata från 45 länder över hela världen kan vi hjälpa dig att kontrollera övergripande inköps- och installationskostnader samtidigt som vi garanterar säkerheten för ditt ångsystem.
